W erze, gdy współczesne podzespoły komputerowe potrafią wygenerować potężną ilość ciepła, miniaturyzacja i minimalistyczne, ciasne puszki powoli odchodzą do lamusa. FSP/Fortron U500 Black to odpowiedź na potrzeby użytkowników, którzy zamiast bezużytecznych świecełek szukają bezkompromisowej przestrzeni i brutalnej wydajności przepływu powietrza.
Ta konstrukcja nie udaje czegoś, czym nie jest – to potężna baza pod bezkompromisowe stacje robocze i maszyny gamingowe. Z obsługą płyt w formatach od Mini-ITX aż po serwerowe SSI EEB, miejscem na 11 wentylatorów, możliwością wciśnięcia chłodnicy 480 mm oraz zapasem na orkiestrę dysków 2,5 i 3,5 cala, U500 Black rzuca rękawicę rynkowej konkurencji.
Sprawdźmy, jak ten kolos wypada w praktyce i czy fabryczny „high-airflow” faktycznie robi różnicę pod pełnym obciążeniem. Zapraszam na test.
| FSP U500 | |
|---|---|
| Typ obudowy | Full Tower |
| Wymiary | wysokość – 568 mm szerokość – 258 mm głębokość – 451 mm |
| Materiały użyte do budowy | stal SECC, tworzywa sztuczne, szkło stal o grubości 0,8 mm |
| Waga | 10,6 kg |
| Obsługiwane formaty płyt głównych | SSI EEB, ATX, mATX, mITX |
| Maksymalna długość karty graficznej | 420 mm |
| Maksymalna wysokość chłodzenia CPU | 180 mm |
| Maksymalna długość zasilacza | 230 mm (ATX) |
| Miejsce na nośniki danych | 6x 2.5 cala (SSD) maksymalnie 4x 3.5 cala (HDD) maksymalnie |
| Sloty rozszerzeń | 9, odkręcane |
| Panele | przód: stalowy panel meshowy lewy: stalowy z dwoma strefami wentylacyjnymi prawy: stalowy z dwoma strefami wentylacyjnymi góra: wyjmowany panel stalowy służący za filtr |
| Zainstalowane fabrycznie wentylatory | przód: 4x 120 mm góra: – bok: – tył: 1x 120 mm (z zainstalowanym wyświetlaczem pokazującym obroty) |
| Miejsca na wentylatory | 4x 120 mm lub 3x 140 mm (przód) 1x 120/140 mm (tył) 3x 120/140 mm (góra) 3x 120 mm (dół) maksymalnie: 11 sztuk |
| Miejsca na chłodnice AIO | przód: 420 / 480 mm maksymalnie góra: 240 / 280 / 360 mm bok: 360 mm dół: – tył: 120 mm |
| Filtry przeciwkurzowe | góra: w formie wyciąganego panelu stalowego dół: wyciągany, w plastikowej ramce przód: – bok: – |
| Złącza na panelu wejść / wyjść | 1x USB 3.2 Gen.1 1x USB Typu-C 1 x audio combojack 3,5 mm przycisk zasilania przycisk reset / LED |
| Kontroler (hub PWM) | tak, w zestawie |
| Montaż zasilacza | tył tacki montażowej, specjalna przegroda |
| Cena zakupu (sugerowana) | 219 złotych (stan na 07.09.2026) gwarancja: 2 lata |
OPAKOWANIE / WYPOSAŻENIE / WYGLĄD ZEWNĘTRZNY
opakowanie / wyposażenie
Obudowa FSP U500 (Workstation) trafiła do mnie w dużym, brązowym kartonie z prostymi grafikami obudowy, logo FSP oraz podstawowymi oznaczeniami transportowymi. W środku obudowa i akcesoria są zabezpieczone standardowym piankowym materiałem ochronnym.
Producent dołącza instrukcję obsługi, czarną skrzynkę z akcesoriami, zestaw śrub montażowych, opaski zaciskowe oraz dodatkowe elementy mocujące. W zestawie znalazły się również zaślepki i elementy ułatwiające organizację przewodów.
Wyposażenie jest więc kompletne i obejmuje wszystko, co może przydać się podczas montażu lub późniejszej rozbudowy komputera.
panel przedni
Obudowa ma minimalistyczny (ale w moim odczuciu nowoczesny) i bardzo „przemysłowy” (industrialny) design w całości w kolorze czarnym. Front wykonany jest z gęstej, metalowej siatki, co zapewnia doskonałą wentylację i dopływ świeżego powietrza. W dolnym rogu frontu dyskretnie umieszczono minimalistyczne logo FSP.
Po zdjęciu, montowanego na zatrzaski, frontowego, wykonanego z dość grubej, sztywnej blachy, panelu siatkowego ukazuje się nam solidny szkielet przodu. Został on głównie zaprojektowany tak, aby pomieścić potężny zestaw wentylatorów – wszak po jego zdjęciu wyraźnie widzimy zamontowane aż cztery wentylatory typu 120 mm, lub przestrzeń na chłodnicę AiO typu 420 lub nawet 480! mm.
Nie trzy wentylatory a cztery. Dawno się z taką obudową nie spotkałem. Sugeruje to oczywiście wysoki nacisk na wydajność chłodzenia całego systemu. Minusem w mojej ocenie jest brak osobnego obudowanego w ramkę, lub magnetycznego, filtra przeciw kurzowi montowanego w tym miejscu.
panel górny
Górna część obudowy została w dużej mierze wykonana z wystarczająco grubej (0.8 mm) perforowanej blachy, co od razu sugeruje nacisk na swobodny przepływ powietrza. Cały panel mocowany jest na zatrzaskach kulkowych, oraz skręcany centralnie umieszczoną na jego tyle szybkośrubką. Dzięki temu można go łatwo zdemontować. Rozwiązanie to znacząco ułatwia dostęp do wnętrza podczas montażu wentylatorów lub chłodnicy na topie.
Sama nakładka została wykonana z metalu i pomimo dużej powierzchni perforacji prezentuje bardzo dobrą sztywność. Panel nie ugina się bardzo mocno pod naciskiem i sprawia wyraźnie solidniejsze wrażenie, niż można byłoby początkowo zakładać po samej konstrukcji otworów wentylacyjnych.
Producent nie zdecydował się jednak na zastosowanie dodatkowego filtra przeciw kurzowi pod tym panelem. Pozostawiono wyłącznie drobną perforację mającą wspomagać naturalne odprowadzanie ciepłego powietrza na zasadzie konwekcji. Z jednej strony poprawia to swobodę przepływu powietrza, z drugiej jednak wnętrze obudowy pozostaje bardziej narażone na osadzanie się kurzu.
Na szczęście zastosowanie własnego filtra magnetycznego nie powinno stanowić większego problemu – powierzchnia jest płaska, oraz pozbawiona elementów mogących utrudniać montaż, takich jak panel wejść – wyjść czy jakieś osobne dodatkowe przetłoczenia.
Pod zdejmowaną pokrywą znajduje się stelaż umożliwiający montaż maksymalnie trzech wentylatorów 120 lub 140 mm. Pozostałą część przestrzeni wypełnia pełny fragment stalowej blachy, odpowiadający za usztywnienie całej konstrukcji.
panel wejść – wyjść
Panel I/O został umieszczony po prawej części frontu obudowy – mw. na środku jego wysokości. Jest to rozwiązanie zasadniczo najbardziej chyba uniwersalne, choć jednocześnie w pewnym stopniu kompromisowe.
Do dyspozycji użytkownika producent oddał podstawowy, ale w pełni wystarczający zestaw złączy, obejmujący:
- dwa porty USB-A 3.2 Gen 1
- port USB typu C
- złącze audio dla zestawu słuchawkowego z mikrofonem
- przycisk Reset
- przycisk Power
Przycisk zasilania pracuje bardzo dobrze – oferuje wyraźny, odpowiednio twardy klik, dzięki czemu jego obsługa jest po prostu przyjemna i sprawia wrażenie solidnej.
panele boczne
Tu mamy coś co na ogół jest rzadkością w popularnych obudowach. Oba panele są stalowe. Wykonano je z metalu, dodatkowo „przyozdobionego” dwoma osobnymi strefami wentylacyjnymi. Na obu panelach. Nie mamy tutaj „klasycznego” rozwiązania w postaci lewego szklanego panelu głównego, jak to się teraz ogólnie przyjęło. Tu tego nie ma. Minusem niestety jest to, że obie te strefy nie są w żaden sposób ofiltrowane.
Jeśli chodzi o ich montaż to tu nie jest idealnie. Producent zastosował system montażu oparty na zatrzaskach kulkowych umieszczonych w górnej części oraz wypustkach na dole. Problem leży jednak a jego wyjmowaniu i ponownym wkładaniu.
Demontaż paneli nie jest szybki i wygodny – żeby wyjąc jeden lub drugi panel, pierw musiałem wyjąć panel górny. Niepotrzebne utrudnienie. Do tego panele wyciąga się też nie do końca typowo. Trzeba je lekko skierować ku górze i dopiero wyjąć. Przynajmniej ja tak musiałem robić aby je finalnie poprawnie instalować.
W przypadku montażu robimy niejako na odwrót. Wsuwamy od góry, tak by pierw zatrzaski kulkowe weszły w odpowiednie wypusty, zlicowały się z nimi.
Potem cały panel trzeba wsunąć do dołu, tak aby trafić dolnymi wypustkami w dwa otwory umieszczone na dole boku obudowy. Mnie to naprawdę frustrowało na początku używania tej obudowy. Niepotrzebnie to jest przekombinowane w mojej ocenie.
tył budowy
Tylny panel prezentuje się bardzo klasycznie. Trochę nawet „oldskulowo” wręcz, W dolnej części widzimy miejsce na zasilacz typu ATX (do 230 mm). Powyżej umieszczono aż 9 poziomych śledzi na karty rozszerzeń (wynika to oczywiście z rozmiarów obudowy – jest to konstrukcja typu Full Tower wszak) oraz obok – wąską, pionową strefę wentylacyjną. Wyżej, po lewej, z kolei widzimy wycięcie na tylny panel portów płyty głównej.
Obok owego wycięcia, po prawej stronie, znalazło się miejsce na zamontowany fabrycznie 120-milimetrowy wentylator (opcjonalnie można zainstalować też model 140 mm). Niestety, nie można regulować go w pozycji góra – dół. Szkoda. Nam wentylatorem nie mamy nic, co jest godne dalszego opisywania.
spód obudowy
Obudowa spoczywa na czterech dość wysokich, szerokich, plastikowych i lekko owalnych nóżkach, które dodatkowo od spodu podbito solidnymi grubymi gumowymi podkładkami mającymi na celu poprawić stabilność / przyczepność całej obudowy. Każda z nóżek skręcana jest z obudową dwoma śrubkami.
Sama konstrukcja jest przy tym wyraźnie masywna – duża szerokość oraz wysoka waga sprawiają, że całość stoi bardzo pewnie i nie ma tendencji do przypadkowego przesuwania się podczas podłączania przewodów czy naciskania przycisków panelu I/O.
Całość spodu zabezpiecza umieszczony w plastikowej ramce filtr przeciw kurzowi wykonany z siateczkowego materiału. Filtr jest mocowany magnetycznie (4 punkty mocowania plus zaczepy), więc jego wyjmowanie nie jest aż tak intuicyjne jakbym chciał. O czym niżej.
Jak obudowa stoi (nieważne czy na podłodze czy na biurku) to raczej ciężko będzie Wam go wyjąć od tak oraz zaś ponownie zamontować bez ruszania samej obudowy. Gdyby był on umieszczony w specjalnie wydzielonych szynach był wysuwany do przodu, tudzież do boku, to było by to lepsze rozwiązanie mimo wszystko sumarycznie.
WNĘTRZE OBUDOWY
| Obsługiwane formaty płyt głównych | SSI EEB / E-ATX / ATX / microATX / mini-ITX |
| Maksymalna długość karty graficznej | 420 mm |
| Maksymalna długość chłodzenia AiO | 240 / 280 / 360 / 420 / 480 mm (przód) 240 / 280 / 360 mm (góra) |
| Maksymalna wysokość chłodzenia powietrznego | 180 mm |
| Maksymalna długość zasilacza ATX | 230 mm |
| Miejsce na nośniki danych | 6 x 2.5 cala (SSD) / 1 + 5 4 x 3.5 cala (HDD) |
tacka montażowa / serwisowa
Po zdjęciu panelu bocznego od razu widać, że FSP U500 nie jest typową obudową projektowaną wyłącznie z myślą o klasycznym komputerze gamingowym. Producent od początku pozycjonuje ten model jako konstrukcję klasy workstation i widać to również we wnętrzu. Przestrzeni jest tutaj naprawdę dużo, a sama konstrukcja została podporządkowana możliwości instalacji rozbudowanych konfiguracji sprzętowych, w tym płyt głównych w formacie E-ATX, a nawet większych konstrukcji EEB i CEB. Oficjalnie wspierane są również standardowe ATX, Micro-ATX oraz Mini-ITX.
Główna tacka montażowa zajmuje sporą część tylnej komory i została wykonana z odpowiednio sztywnej blachy. Jej powierzchnia jest mocno perforowana, a liczne otwory montażowe oraz przepusty pozwalają dopasować sposób prowadzenia przewodów do konkretnej płyty głównej i konfiguracji podzespołów. Przy tak dużej obudowie producent nie musiał ograniczać przestrzeni do absolutnego minimum, dlatego już na pierwszy rzut oka widać spory zapas miejsca wokół obszaru przeznaczonego na płytę główną.
Istotnym elementem konstrukcji jest centralny wspornik znajdujący się przed tacką. Na pierwszy rzut oka może wyglądać jak zwykły element wzmacniający konstrukcję, jednak jego zadanie jest znacznie ciekawsze. FSP zastosowało tutaj dwufunkcyjny uchwyt kart graficznych, który może zostać wykorzystany zarówno do stabilizacji pojedynczej karty, jak i jako element podpierający konfigurację z dwoma GPU. Producent przewidział go właśnie z myślą o ciężkich kartach graficznych, aby ograniczyć ich uginanie oraz przesuwanie się.
To rozwiązanie ma szczególne znaczenie w przypadku konfiguracji workstation oraz komputerów przeznaczonych do lokalnych zastosowań związanych ze sztuczną inteligencją. W takim scenariuszu jedna karta graficzna nie musi być jedynym akceleratorem obliczeniowym, a możliwość zastosowania dwóch wydajnych GPU może mieć znacznie większe znaczenie niż w typowym komputerze gamingowym.
FSP oficjalnie deklaruje zresztą obsługę dwóch wysokowydajnych kart graficznych, a konstrukcja obudowy została przygotowana właśnie pod tego typu zestawy.
Jednocześnie wspornik nie jest całkowicie niezależnym dodatkiem, który można po prostu odłożyć na bok. Jest on częścią aranżacji wnętrza i został umieszczony w taki sposób, aby współpracować z kartami graficznymi znajdującymi się w głównej komorze. Producent podaje, że przy wykorzystaniu dedykowanego uchwytu maksymalna długość karty graficznej wynosi 420 mm. Jest to wartość pozwalająca na zastosowanie nawet bardzo dużych współczesnych GPU, choć przy rozbudowanej konfiguracji dwóch kart warto oczywiście zwrócić uwagę nie tylko na ich długość, ale również grubość i sposób doprowadzenia przewodów zasilających.

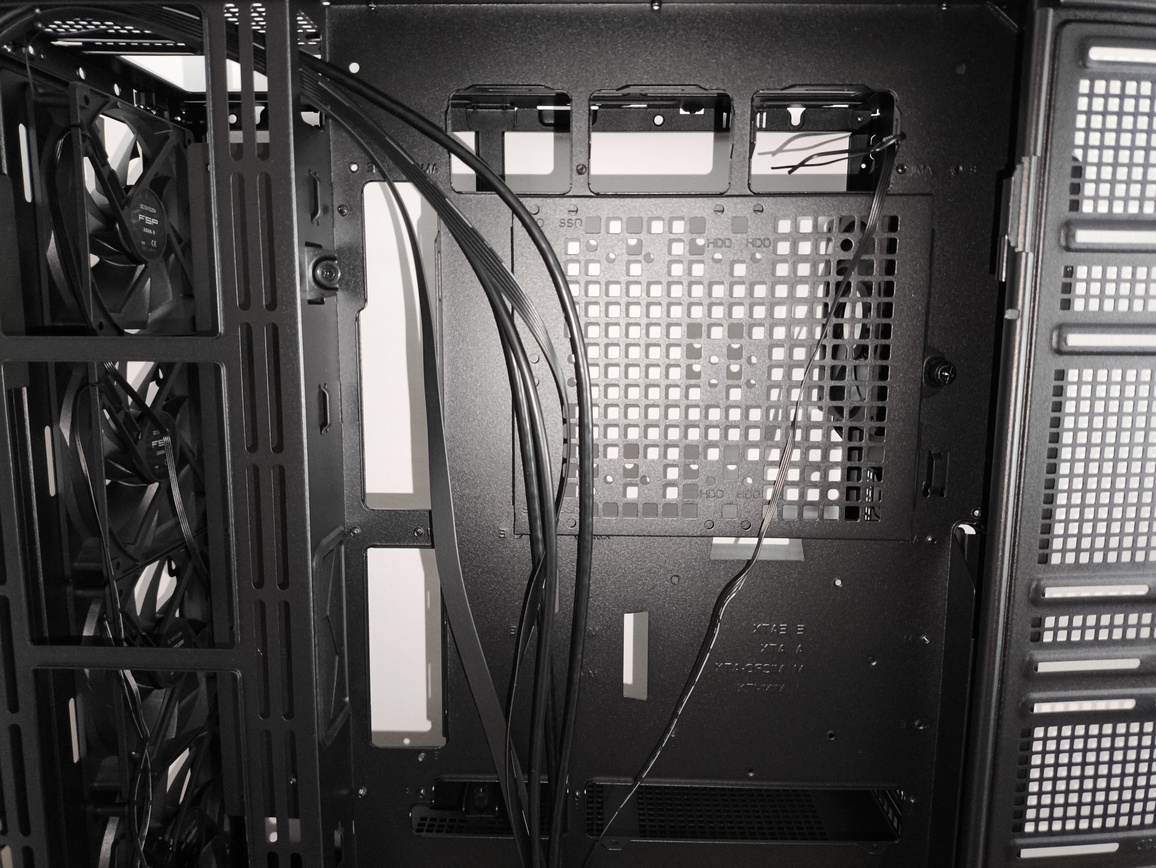

Za tacką płyty głównej znajduje się również duża, perforowana powierzchnia przeznaczona na obszar backplate’u. Dzięki temu producent nie musiał stosować pełnej, jednolitej blachy, a jednocześnie zachował odpowiednią sztywność całej konstrukcji. Wokół tacki znalazło się sporo otworów pozwalających na przeprowadzenie przewodów do poszczególnych elementów płyty głównej. Przy dużych płytach E-ATX, EEB czy CEB ma to szczególne znaczenie, ponieważ ich większe wymiary potrafią ograniczyć dostęp do części przepustów w mniejszych obudowach.
Na uwagę zasługuje również przednia część komory. FSP pozostawiło tutaj bardzo dużo wolnej przestrzeni, a bezpośrednio przed nią znajdują się cztery fabrycznie zamontowane wentylatory 120 mm. Producent przewidział więc praktycznie bezpośrednią drogę dla powietrza dostarczanego do wnętrza obudowy.
W przypadku standardowego zestawu będzie to po prostu korzystne rozwiązanie dla temperatur podzespołów, ale przy konfiguracji z dwoma mocnymi kartami graficznymi znaczenie takiego układu jeszcze wzrasta. Obie karty mogą bowiem przez długi czas pracować pod wysokim obciążeniem, szczególnie podczas renderowania, obliczeń GPU czy lokalnego przetwarzania modeli AI.
FSP nie ograniczyło się przy tym wyłącznie do dużej przestrzeni na GPU. Sama konstrukcja pozwala również na zastosowanie chłodzenia procesora o wysokości do 180 mm, natomiast w przypadku chłodzenia cieczą producent przewidział możliwość montażu radiatora o długości nawet 480 mm z przodu. Na górze można zastosować radiator 360 mm. Oznacza to, że U500 została przygotowana zarówno pod rozbudowane chłodzenie procesora, jak i konfiguracje wymagające bardzo sprawnego odprowadzania ciepła z całego wnętrza.
Z tyłu tacki znajduje się dziewięć slotów rozszerzeń. Wszystkie zostały wyposażone w perforowane zaślepki, co dodatkowo pomaga w wymianie powietrza w okolicy kart rozszerzeń. Dziewięć slotów nie jest tutaj przypadkową wartością – FSP wprost wskazuje możliwość zastosowania dwóch kart graficznych, a więc konstrukcja została przygotowana pod konfiguracje znacznie bardziej rozbudowane niż typowy komputer z pojedynczym GPU.
Obudowa obsługuje płyty główne w rozmiarze E-ATX. Po prawej stronie widać płytę przedłużającą. Ten element można usunąć.
Warto również zwrócić uwagę na ogólną aranżację wnętrza. FSP nie próbuje na siłę upchnąć wszystkich elementów w jednej przestrzeni. Komora jest otwarta i zapewnia dużo miejsca zarówno na płytę główną, jak i karty graficzne. Ma to znaczenie nie tylko podczas pierwszego montażu, ale również później, gdy użytkownik będzie chciał wymienić podzespoły lub rozbudować komputer. W przypadku stacji roboczej jest to szczególnie istotne, ponieważ takie zestawy często są modernizowane poprzez dokładanie kolejnych nośników, kart rozszerzeń czy właśnie dodatkowego GPU.
Już na tym etapie widać więc, że FSP U500 została zaprojektowana przede wszystkim jako funkcjonalna baza dla mocnych i rozbudowanych konfiguracji. Duża tacka montażowa, obsługa bardzo dużych płyt głównych, dziewięć slotów rozszerzeń, dedykowany wspornik GPU oraz ogromna ilość miejsca wokół kart graficznych sprawiają, że obudowa ma znacznie więcej wspólnego ze stacją roboczą niż klasycznym gamingowym mid-towerem.
Uchwyt posiada dwie pozycje montażowe, które odpowiadają długości i położeniu karty graficznej.
I właśnie w tym miejscu dobrze widać sens kierunku AI, który wskazuje sam producent – przy komputerze przeznaczonym do lokalnych obliczeń AI możliwość zastosowania dwóch wydajnych GPU oraz zapewnienia im odpowiedniej przestrzeni i przepływu powietrza jest jednym z kluczowych elementów całej konstrukcji.
tył tacki montażowej / sekcja serwisowa

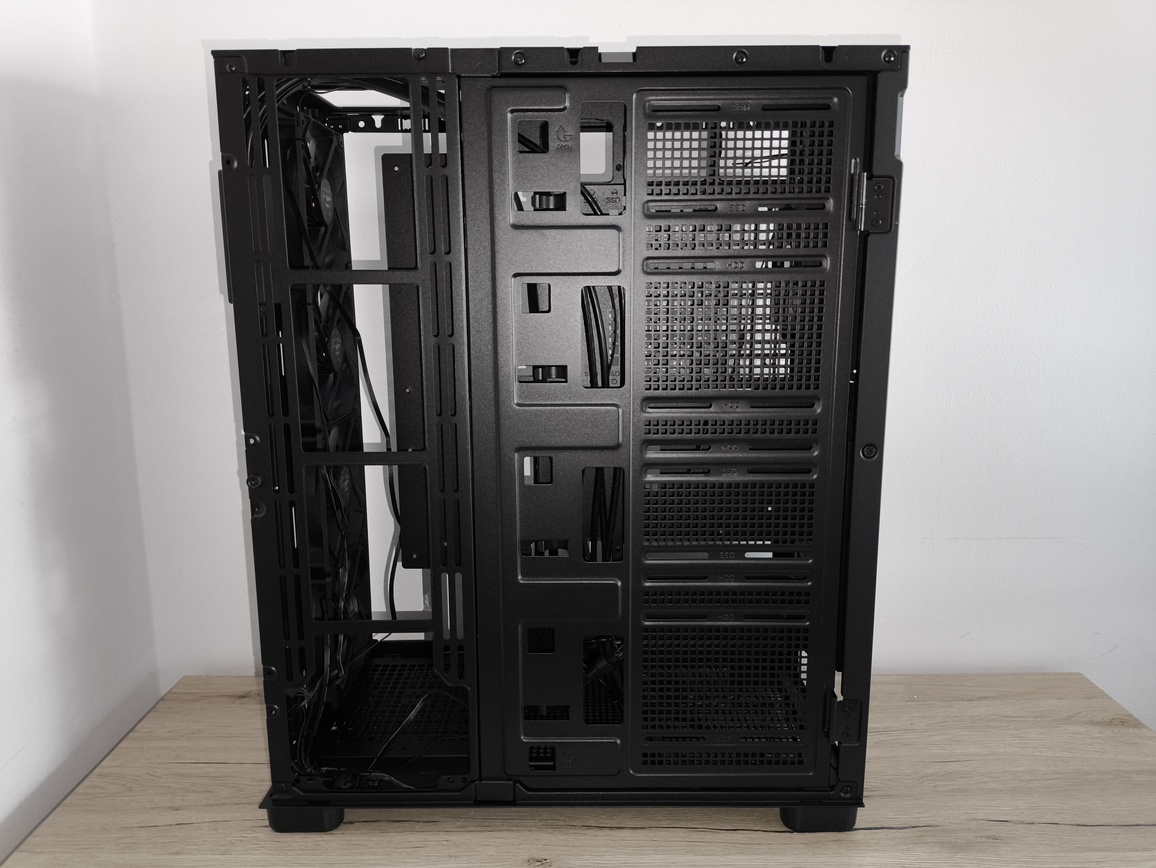

Po drugiej stronie tacki montażowej widać, że FSP również tutaj nie próbowało niepotrzebnie oszczędzać miejsca. Sekcja serwisowa jest szeroka i wyraźnie podporządkowana przede wszystkim wygodnemu prowadzeniu przewodów oraz instalacji dodatkowych podzespołów. W centralnej części znajdziemy kilka dużych przepustów, a wzdłuż tacki przygotowano kolejne punkty pozwalające uporządkować przewody i poprowadzić je możliwie blisko konstrukcji obudowy.
Układ otworów nie jest przypadkowy. Poszczególne przepusty znajdują się w miejscach odpowiadających najważniejszym punktom podłączenia płyty głównej, dzięki czemu przewody nie muszą przebiegać przez całą przestrzeń za tacką. Ma to znaczenie szczególnie przy większych płytach głównych, gdzie liczba przewodów potrafi szybko wzrosnąć. W U500 można zastosować konstrukcje EEB, CEB oraz E-ATX, więc dodatkowa przestrzeń serwisowa jest tutaj czymś więcej niż tylko wygodnym dodatkiem.
Po prawej stronie znalazło się natomiast miejsce na montaż nośników danych. FSP zdecydowało się przenieść znaczną część magazynu danych za tackę, dzięki czemu dyski nie zajmują przestrzeni w głównej komorze. Oficjalnie U500 pozwala na instalację do czterech dysków 3,5 cala oraz sześciu nośników 2,5 cala, przy czym część zatok jest współdzielona. Przy stacji roboczej ma to całkiem praktyczne znaczenie, ponieważ kilka nośników może zostać wykorzystanych nie tylko do klasycznego przechowywania danych, ale również jako przestrzeń robocza dla projektów, dużych zbiorów danych czy modeli wykorzystywanych lokalnie w zastosowaniach AI.
Ważna jest również sama koncepcja tej części obudowy. Przy zwykłym komputerze ilość przewodów zazwyczaj nie stanowi większego problemu, natomiast przy rozbudowanej stacji roboczej sytuacja wygląda inaczej. Dwie karty graficzne, rozbudowana płyta główna, kilka dysków oraz odpowiednio mocny zasilacz oznaczają znacznie większą liczbę przewodów niż w typowym zestawie. U500 została przygotowana właśnie z myślą o takich konfiguracjach, dlatego przestrzeń za tacką nie jest tutaj dodatkiem, ale jednym z ważniejszych elementów całej konstrukcji.
montaż nośników danych

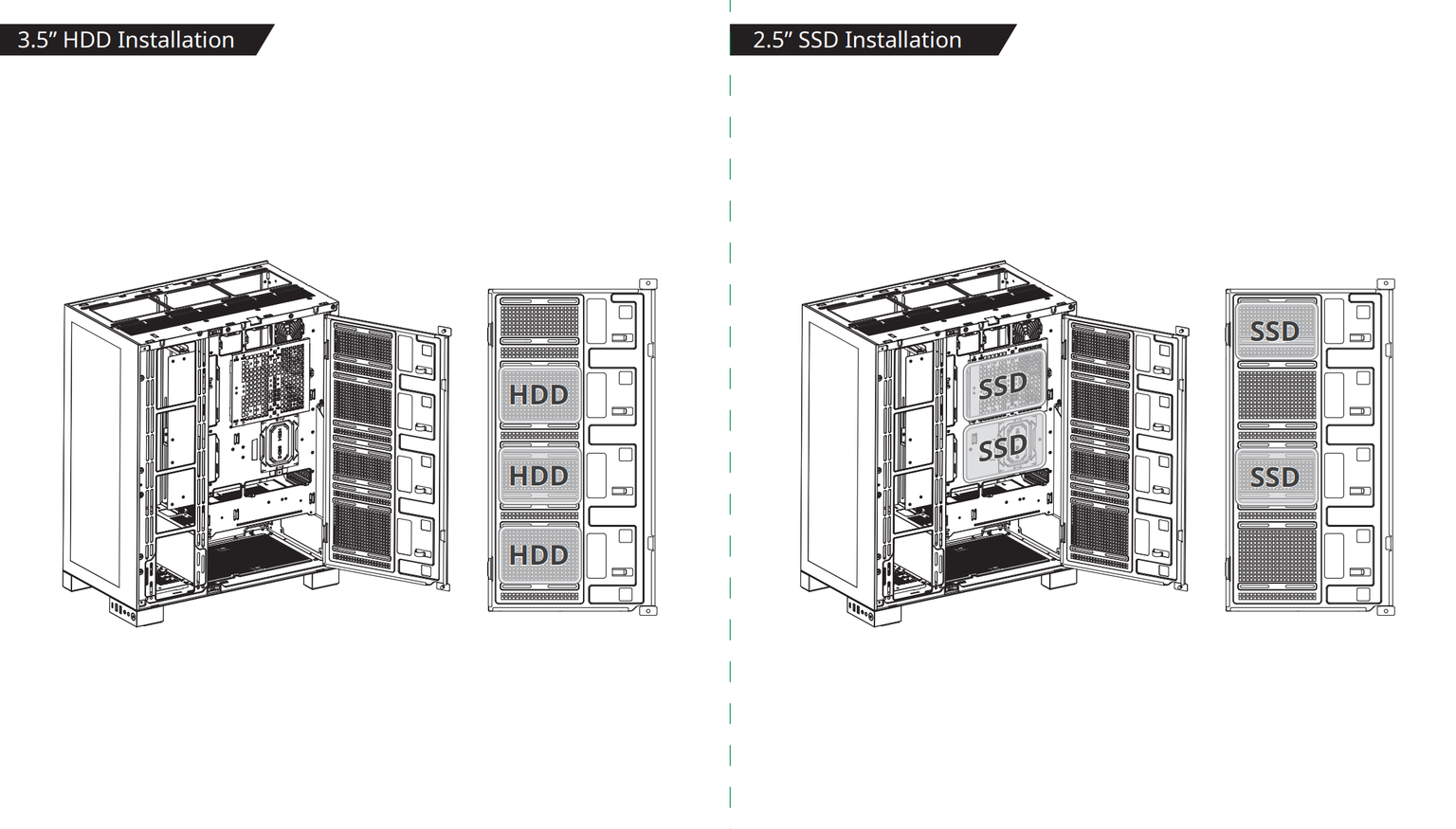

Miejsce na nośniki danych zostało przeniesione za tackę montażową, na specjalnie otwierane drzwi, dzięki czemu główna komora pozostaje wolna od dodatkowych koszyków i uchwytów. Z punktu widzenia dużej stacji roboczej jest to rozwiązanie zdecydowanie bardziej praktyczne niż umieszczanie dysków w bezpośrednim sąsiedztwie płyty głównej czy karty graficznej.
Z przodu obudowy znajduje się demontowalna płyta montażowa na dysk twardy. Jeśli dysk twardy nie jest zainstalowany, możemy zdecydować się na zainstalowanie w tym miejscu wentylatora 12 cm.
U500 pozwala na zastosowanie maksymalnie czterech dysków 3,5 cala oraz sześciu nośników 2,5 cala, przy czym zatoki są częściowo współdzielone. Oznacza to sporą elastyczność w budowaniu konfiguracji, szczególnie jeżeli komputer ma pełnić jednocześnie funkcję stacji roboczej i lokalnego magazynu danych.
W przypadku zastosowań związanych z AI dodatkowe miejsce na nośniki może być szczególnie istotne. Lokalne modele, zbiory danych, pliki projektowe czy materiały wykorzystywane podczas pracy potrafią zajmować znacznie więcej przestrzeni niż typowe dane użytkownika domowego. Umieszczenie dysków za tacką pozwala natomiast zachować możliwie dużo miejsca w głównej komorze, co przy konfiguracji z jedną lub dwiema dużymi kartami graficznymi ma znacznie większe znaczenie niż sama liczba dostępnych zatok.
montaż zasilacza

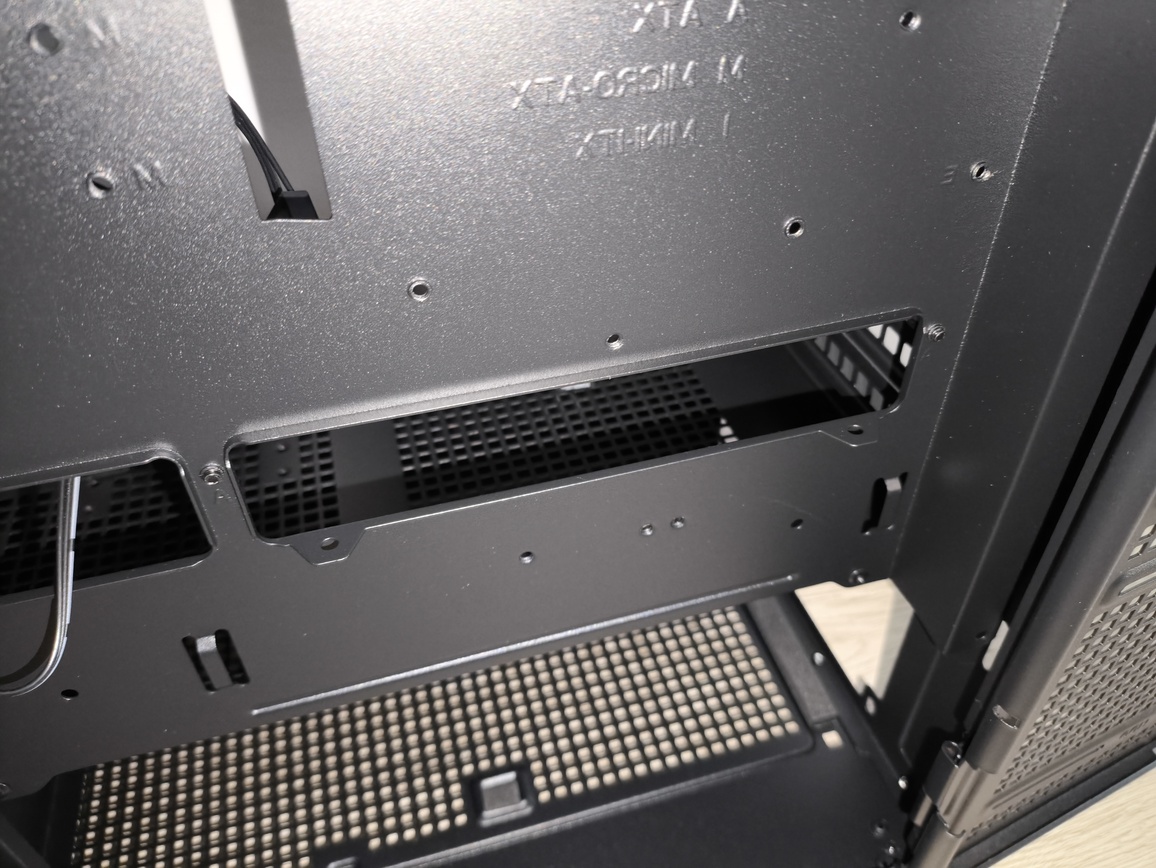

Zasilacz montowany jest w dolnej części obudowy, pod główną komorą podzespołów. FSP przewidziało tutaj miejsce na jednostkę ATX o długości do 230 mm, co daje sporo swobody przy budowaniu wydajnej stacji roboczej. Jest to szczególnie ważne w konfiguracjach wykorzystujących dwie mocne karty graficzne, ponieważ odpowiednio wydajny zasilacz często będzie jednocześnie większy i wyposażony w większą liczbę przewodów.
Dodatkowe dwa wentylatory 12 cm można zainstalować w komorze zasilacza.
Umieszczenie jednostki w dolnej części obudowy pozwala również oddzielić ją od głównej komory. Dzięki temu przewody zasilające można prowadzić za tacką oraz dolną częścią konstrukcji, zamiast pozostawiać je w bezpośrednim sąsiedztwie płyty głównej i kart rozszerzeń.
W przypadku U500 ma to znaczenie również z punktu widzenia przyszłej rozbudowy. Jeżeli komputer ma pracować jako typowa stacja robocza i obsługiwać wymagające zadania obliczeniowe, możliwość zastosowania odpowiednio mocnego zasilacza bez konieczności szukania nietypowej jednostki jest istotnym elementem całej platformy.
okablowanie

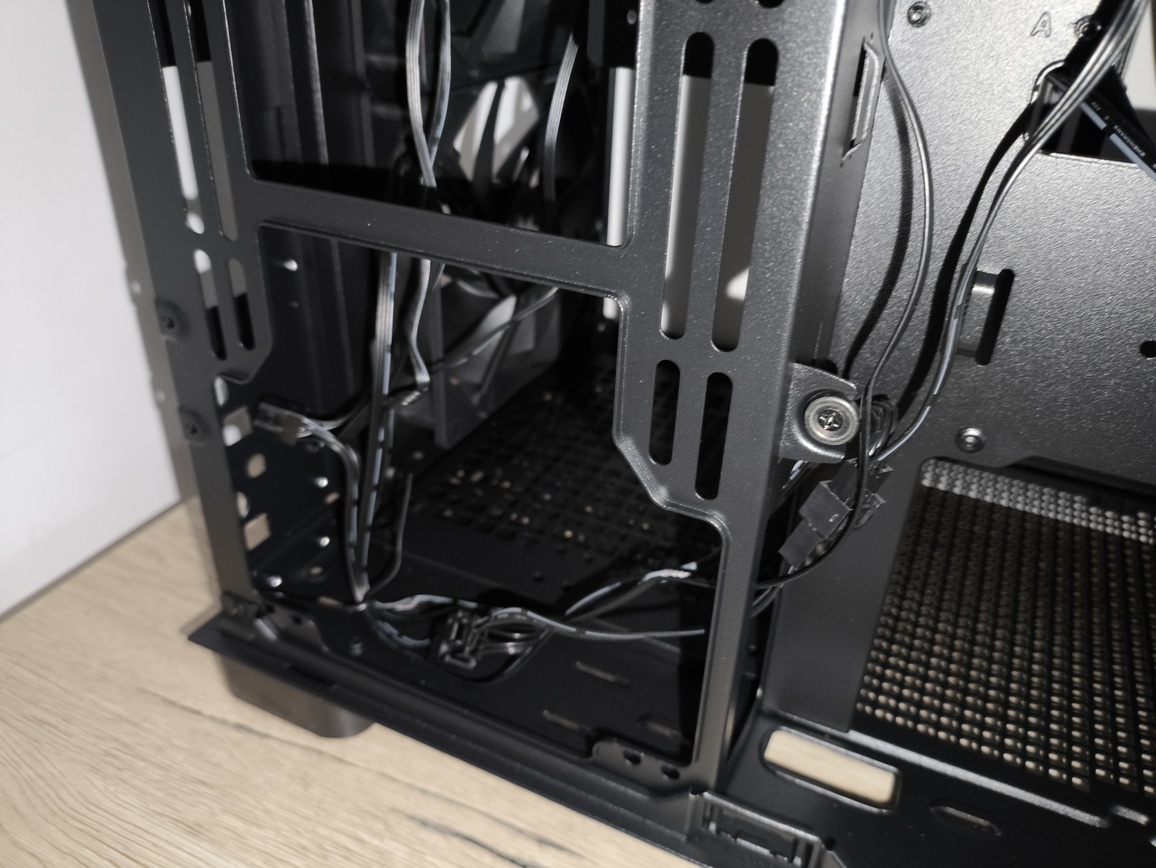

Właśnie przy okablowaniu najlepiej widać, po co FSP pozostawiło za tacką tak dużo miejsca. U500 nie jest obudową projektowaną pod minimalistyczną konfigurację z jednym dyskiem i pojedynczą kartą graficzną. Jej konstrukcja zakłada możliwość zastosowania dużej płyty głównej, kilku nośników oraz nawet dwóch wydajnych kart graficznych, dlatego liczba przewodów może tutaj bardzo szybko wzrosnąć.
Przepusty rozmieszczone wokół tacki pozwalają prowadzić przewody bezpośrednio do miejsc, w których są potrzebne. Zamiast przeciągać całe wiązki przez główną komorę, można poprowadzić je za płytą główną i wyprowadzić dopiero w pobliżu odpowiedniego złącza. W efekcie główna przestrzeń pozostaje znacznie bardziej uporządkowana, a przewody nie powinny niepotrzebnie ograniczać przepływu powietrza.
W konfiguracji stacji roboczej ma to jeszcze jedną zaletę. Przy dwóch kartach graficznych oraz rozbudowanym systemie zasilania wiązek przewodów może być naprawdę sporo, dlatego odpowiednio przygotowana sekcja serwisowa staje się elementem wpływającym nie tylko na estetykę, ale również na łatwość późniejszej rozbudowy i serwisowania komputera.
ZAINSTALOWANE WENTYLATORY
| Górne wentylatory | – |
| Przednie wentylatory | 4 x 120 mm |
| Boczne wentylatory | – |
| Tylny wentylator | 1 x 120 mm z wyświetlaczem obrotów |
| Dolne wentylatory | – |
| Wymiary (D x S x G) | przód: 25 x 25 x 120 mm tył: 25 x 25 x 120 mm |
| Prędkość obrotowa na 100% PWM 12V (RPM) | 120 mm przód: > 1700 RPM 120 mm tył: > 2000 RPM |
| Przepływ powietrza na 100 CFM / m3/h | b.d. |
| Ciśnienie powietrza na 100% mm H2O | b.d. |
| Poziom hałasu na 100% dB(A) | b.d. |

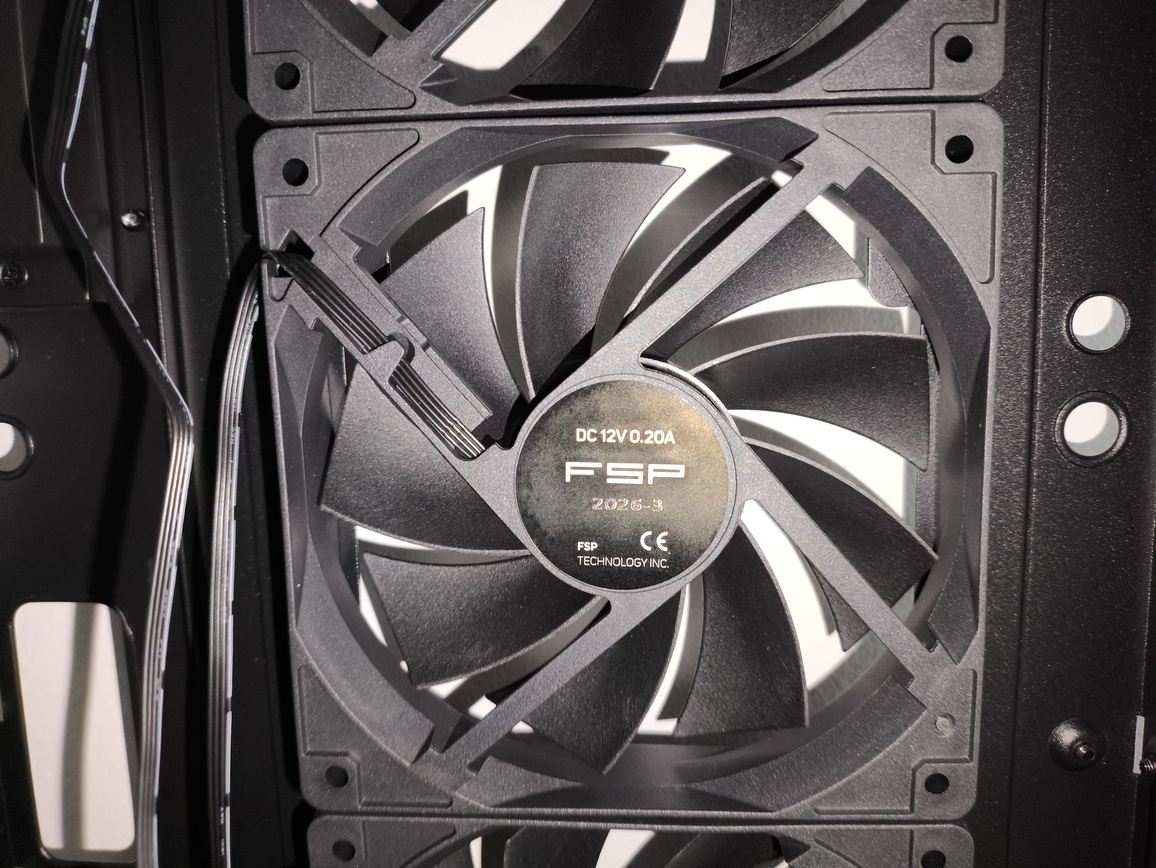

FSP U500 opuszcza fabrykę z kompletem pięciu wentylatorów PWM (FSP 2026-3). Z przodu znajdują się cztery jednostki 120 mm, natomiast z tyłu zastosowano pojedynczy wentylator 120 mm. Taki układ od razu pokazuje, na czym producentowi zależało najbardziej — na dostarczeniu dużej ilości chłodnego powietrza bezpośrednio do głównej komory.
Cztery wentylatory umieszczone na froncie tworzą szeroki strumień powietrza skierowany w stronę płyty głównej oraz kart graficznych. Przy klasycznej konfiguracji jest to już spory zapas możliwości, natomiast w U500 ma to większe uzasadnienie ze względu na możliwość zastosowania dwóch wydajnych GPU.
Nie bez znaczenia jest również fakt, że wszystkie fabrycznie zamontowane wentylatory wykorzystują sterowanie PWM. Oznacza to, że ich prędkość może być regulowana z poziomu płyty głównej lub odpowiedniego układu sterującego, zamiast pracować cały czas z jedną, z góry ustaloną prędkością.
Otrzymujemy również możliwość zmiany konfiguracji chłodzenia. Z przodu można zastosować trzy wentylatory 140 mm albo radiator 420/480 mm, natomiast na górze przewidziano miejsce dla trzech jednostek 120 mm, dwóch 140 mm lub radiatora 360 mm. Maksymalna długość obsługiwanego radiatora wynosi więc aż 480 mm.
W przypadku stacji roboczej wykorzystywanej do długotrwałych obciążeń ma to większe znaczenie niż sama liczba fabrycznych wentylatorów. Jeżeli komputer ma przez wiele godzin pracować z wysokim obciążeniem CPU lub GPU, możliwość zwiększenia potencjału chłodzenia pozwala lepiej dopasować obudowę do konkretnej konfiguracji.

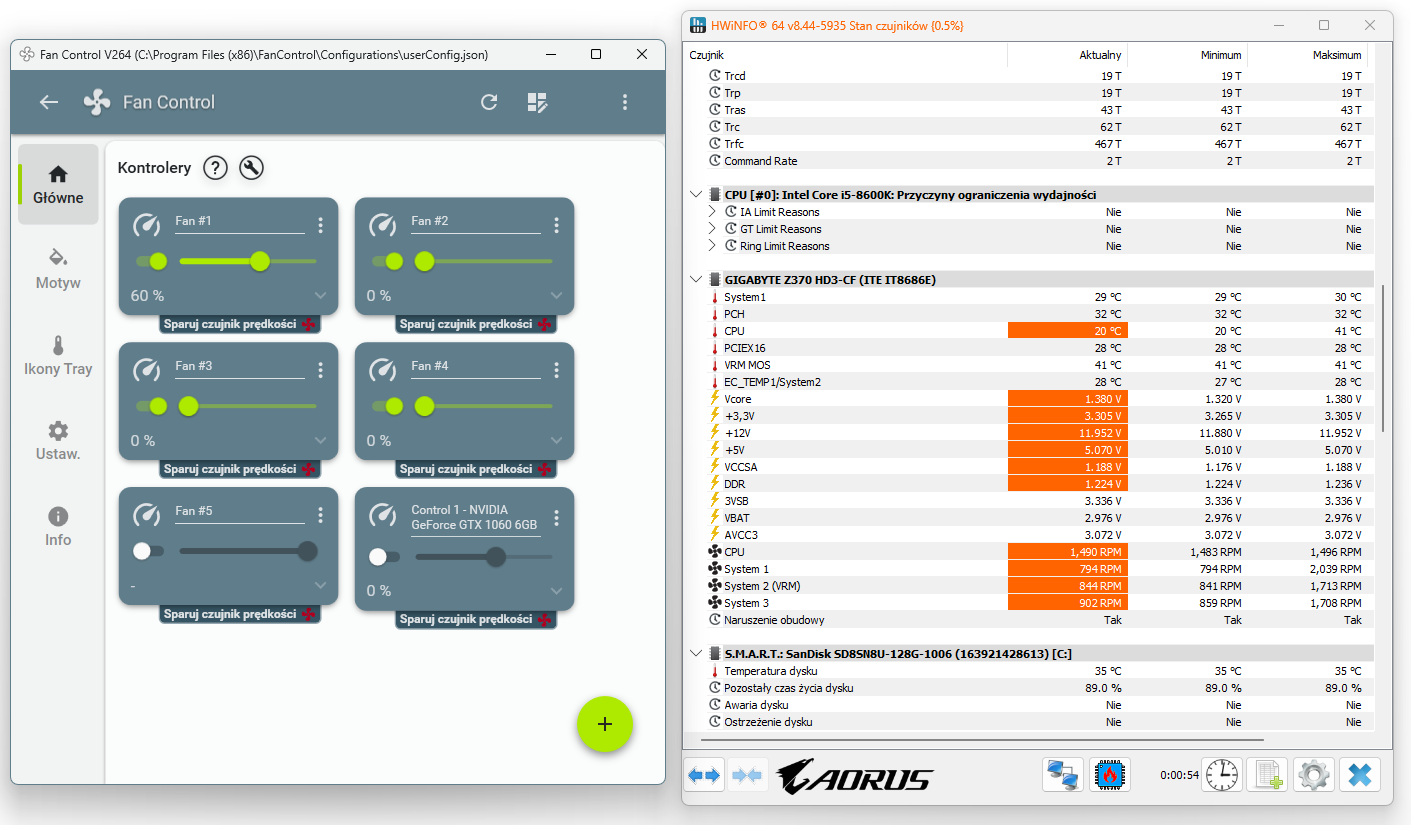

zakres obrotów realnych:
kontroler obrotów

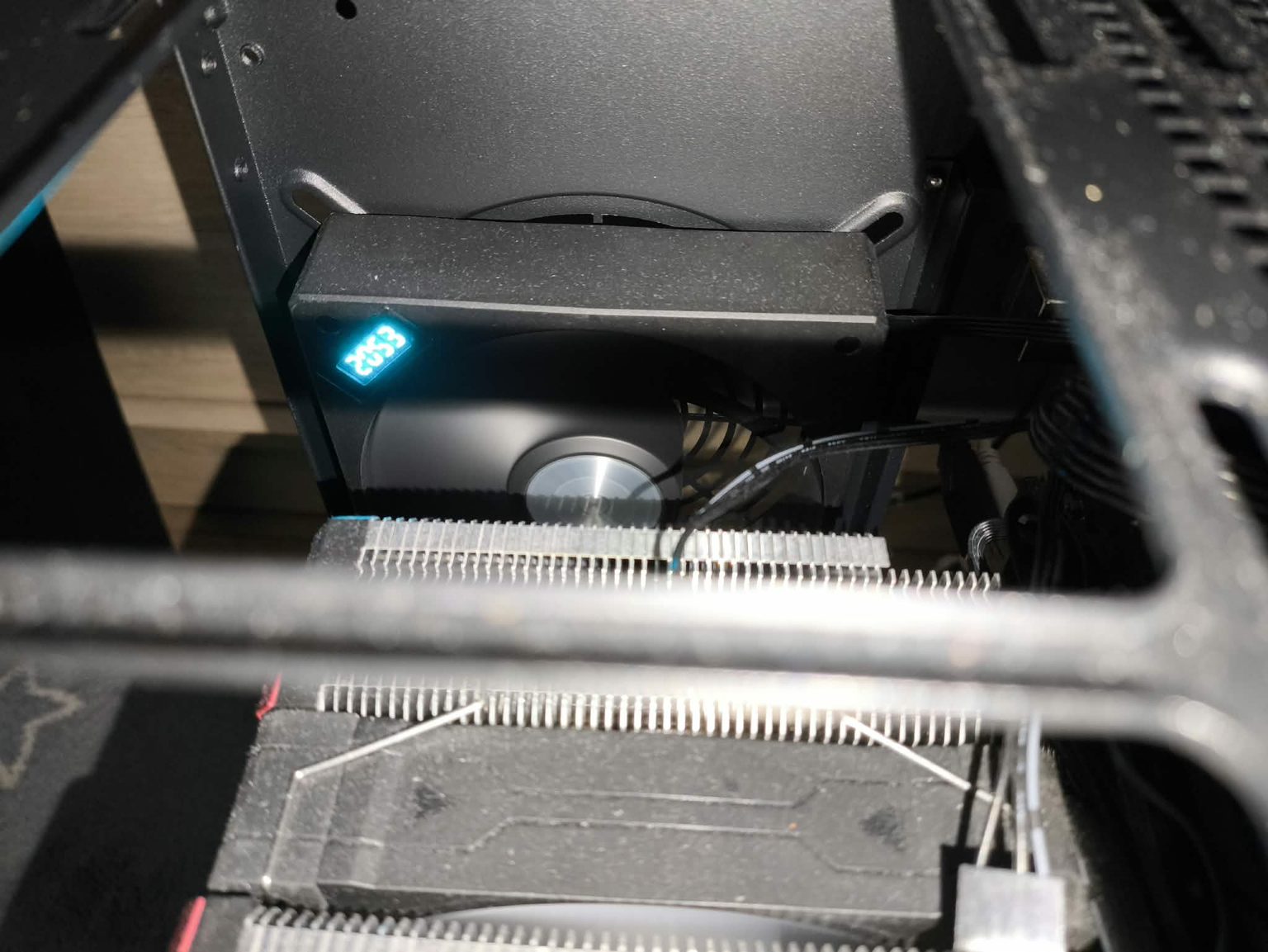

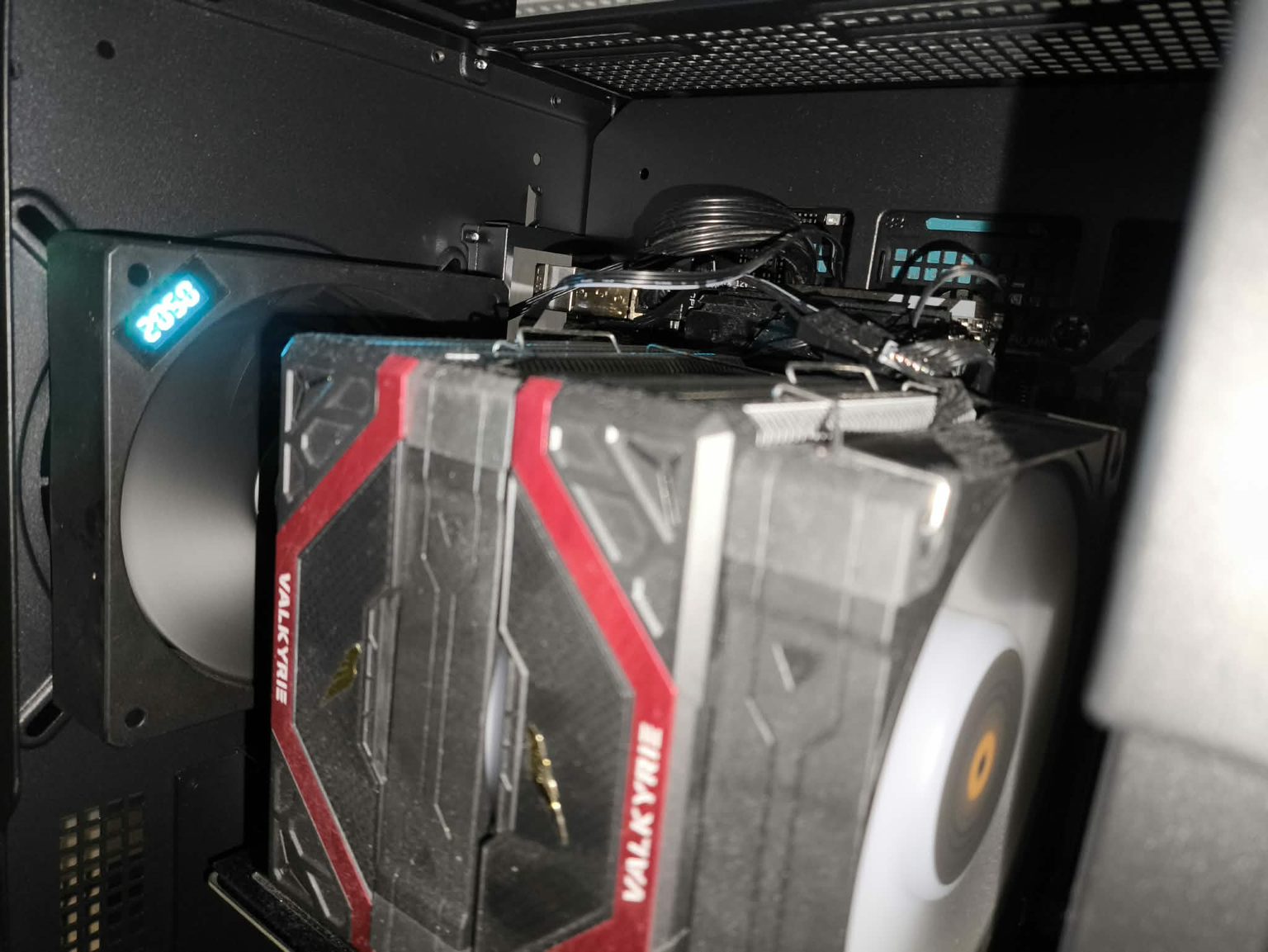

Kontrolera w tej obudowie nie ma, ale można (trzeba) wspomnieć o czymś innym, co, wciąż, nie jest bardzo popularnym rozwiązaniem. Ja jak dotąd widzę je pierwszy raz. Jednym z bardziej charakterystycznych elementów wyposażenia U500 jest cyfrowy wyświetlacz prędkości wentylatora umieszczony przy tylnym wentylatorze. Nie jest to więc kolejny panel z efektownym ekranem mającym pełnić wyłącznie funkcję wizualną. FSP wykorzystuje go do prezentowania informacji o aktualnych obrotach wentylatora.
Z punktu widzenia zwykłego komputera taki dodatek można potraktować jako ciekawostkę, ale przy stacji roboczej sytuacja wygląda nieco inaczej. Podczas długotrwałego obciążenia możliwość szybkiego sprawdzenia prędkości wentylatora daje dodatkową informację o aktualnych warunkach pracy układu chłodzenia. Jest to szczególnie interesujące w konfiguracji, która może przez wiele godzin obciążać karty graficzne podczas renderowania, obliczeń lub lokalnego wykorzystania modeli AI.
Jednocześnie trzeba pamiętać, że sam wyświetlacz nie zastępuje monitoringu temperatury podzespołów. Jest raczej dodatkowym źródłem informacji, które pozwala szybko sprawdzić, jak zachowuje się wentylacja obudowy. Przy takiej konstrukcji jego obecność ma więc przede wszystkim praktyczne uzasadnienie, a nie tylko charakter ozdobny.
MONTAŻ / ARANŻACJA PODZESPOŁÓW W OBUDOWIE
FSP U500 została zaprojektowana tak, aby duża liczba podzespołów nie zamieniła głównej komory w ciasno upakowaną konstrukcję. Już sama kompatybilność z płytami EEB, CEB i E-ATX pokazuje, że nie mamy tutaj do czynienia z obudową projektowaną wyłącznie pod standardowe płyty ATX.
Najwięcej miejsca zyskuje się oczywiście przy konfiguracji z kartami graficznymi. Producent przewidział obsługę kart o długości do 420 mm oraz dziewięć slotów rozszerzeń. Co ważniejsze, U500 otrzymała specjalny dwufunkcyjny uchwyt GPU. Może on stabilizować pojedynczą dużą kartę, ograniczając jej ugięcie i przesuwanie, ale jego konstrukcja pozwala również wykorzystać go przy konfiguracji z dwiema kartami graficznymi.
I właśnie ten element najlepiej pokazuje, czym U500 różni się od typowej dużej obudowy PC. W przypadku obudowy nastawionej na budowę stacji roboczej a FSP U500 na taką też jest pozycjonowana nie wystarczy po prostu zostawić dużo miejsca na kartę graficzną. Trzeba jeszcze zapewnić jej odpowiednie podparcie, dostęp do zasilania i możliwie dobry przepływ powietrza. Przy dwóch dużych akceleratorach GPU wszystkie te kwestie zaczynają mieć jeszcze większe znaczenie.
Podobnie wygląda kwestia chłodzenia procesora. U500 pozwala zastosować chłodzenie powietrzne o wysokości do 180 mm, a przy wykorzystaniu chłodzenia cieczą można zamontować radiator aż o długości do 480 mm z przodu lub klasycznie 360 mm na górze. Dzięki temu nie jesteśmy ograniczeni do jednego rodzaju konfiguracji i może dobrać system chłodzenia odpowiednio do charakteru całej stacji roboczej.
W praktyce oznacza to, że U500 daje sporo swobody przy budowaniu mocnego komputera, ale jej możliwości najbardziej mają sens wtedy, gdy faktycznie zamierzamy wykorzystać większą przestrzeń. Przy zwykłym komputerze biurowym czy nawet typowym PC do gier część tych rozwiązań będzie po prostu niewykorzystana. W przypadku stacji roboczej wyposażonej w bardzo mocny procesor (wydzielający duże ilości ciepła), dużą ilość pamięci RAM, kilka nośników danych oraz jedną lub dwie wydajne karty graficzne sytuacja wygląda już zupełnie inaczej.
To właśnie w takich konfiguracjach konstrukcja U500 zaczyna mieć najwięcej sensu. Szczególnie przy lokalnych zastosowaniach AI, gdzie dwa akceleratory GPU mogą być wykorzystywane jednocześnie, liczy się nie tylko możliwość ich fizycznego zamontowania, ale również przestrzeń wokół nich, sposób prowadzenia przewodów oraz możliwość zapewnienia odpowiedniego chłodzenia podczas długotrwałego obciążenia. U500 została pod tym względem zaprojektowana znacznie bardziej jako baza dla rozbudowanej stacji roboczej niż zwykła duża obudowa komputerowa. Choć oczywiście jak ktoś z Was chce to może jej tak użyć. Nikt nie broni.
