OMÓWIENIE BUDOWY CHŁODZENIA
radiator

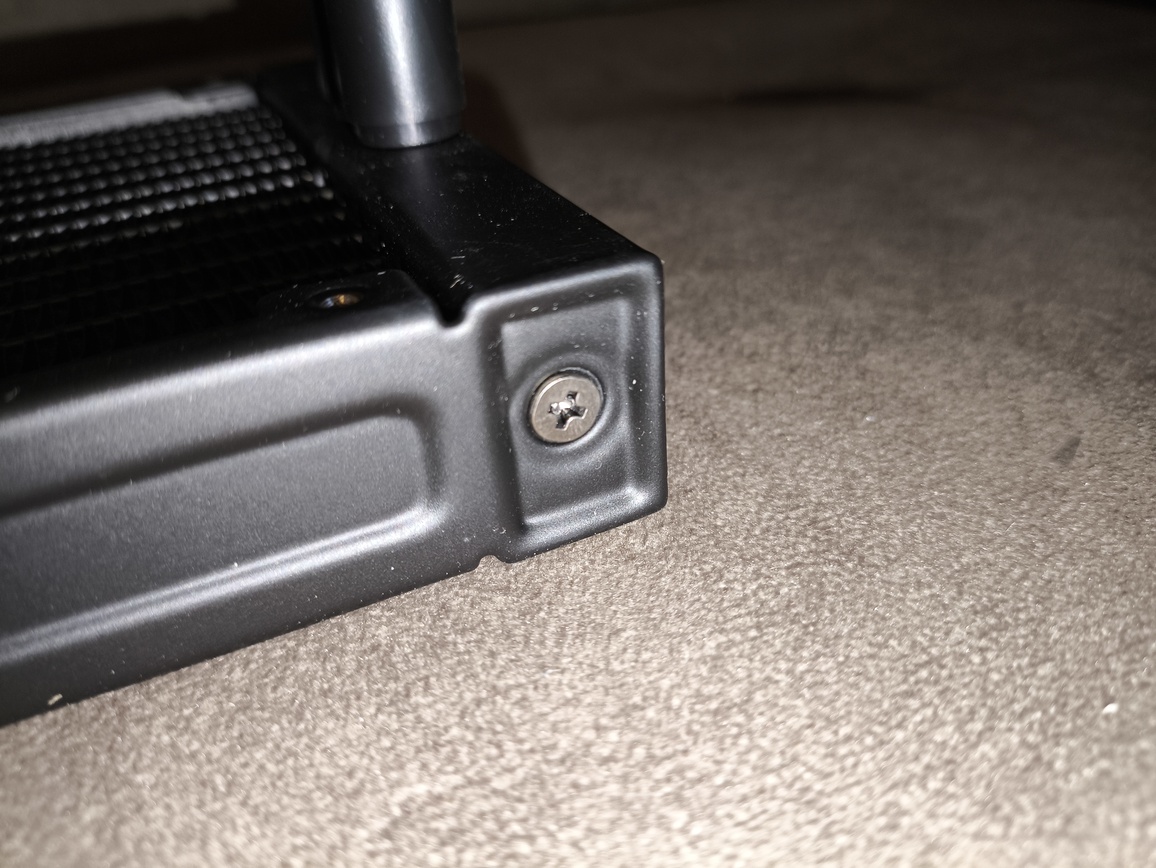

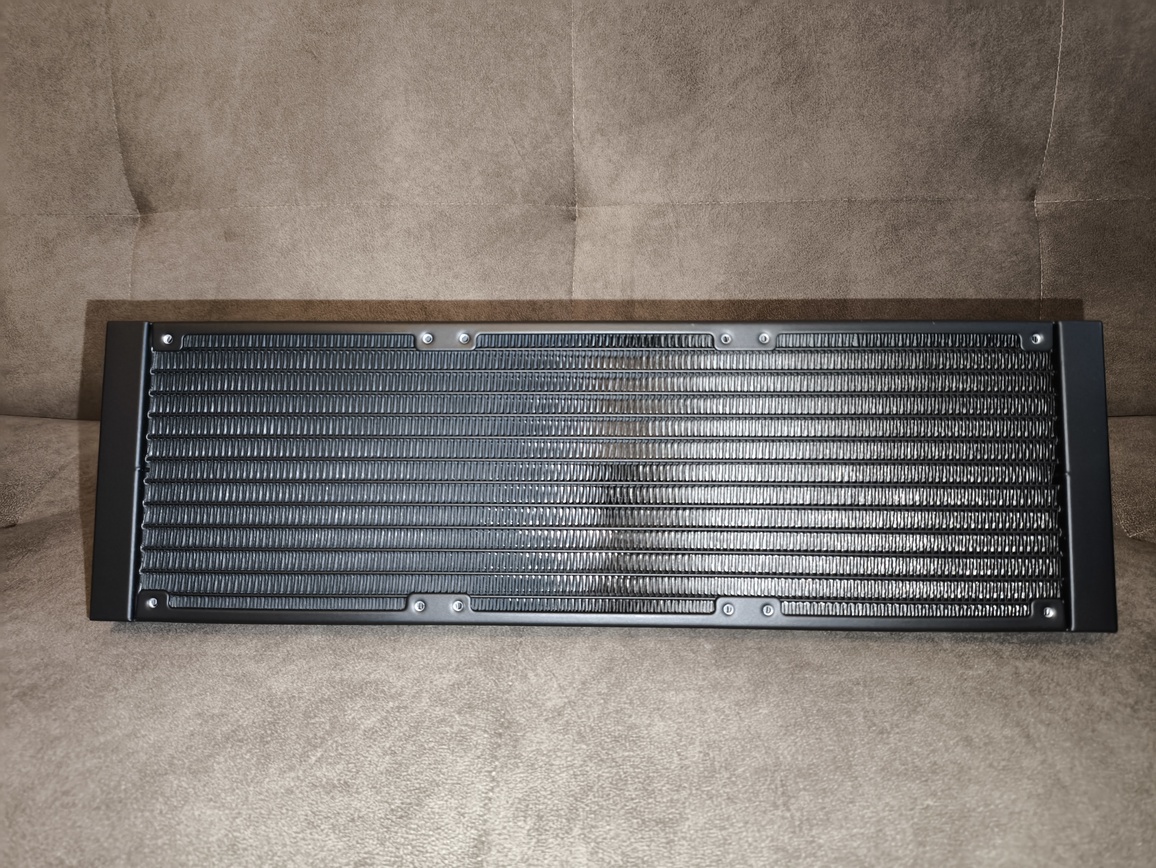

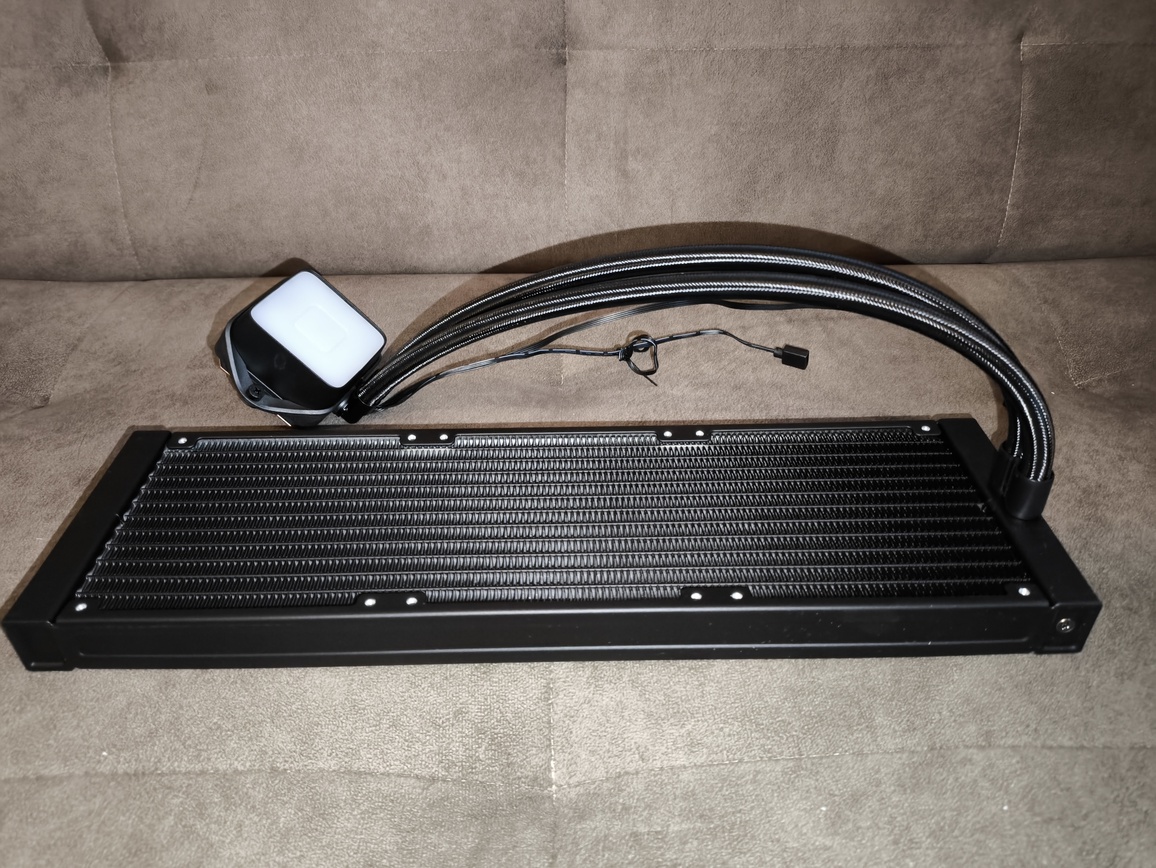

Radiator zastosowany w chłodzeniu be quiet! Pure Loop 3 LX 360 mm wykonano z aluminium i pokryto czarną, matową powłoką lakierniczą, która dobrze komponuje się z pozostałymi elementami zestawu i nie zdradza tendencji do zbierania odcisków palców.

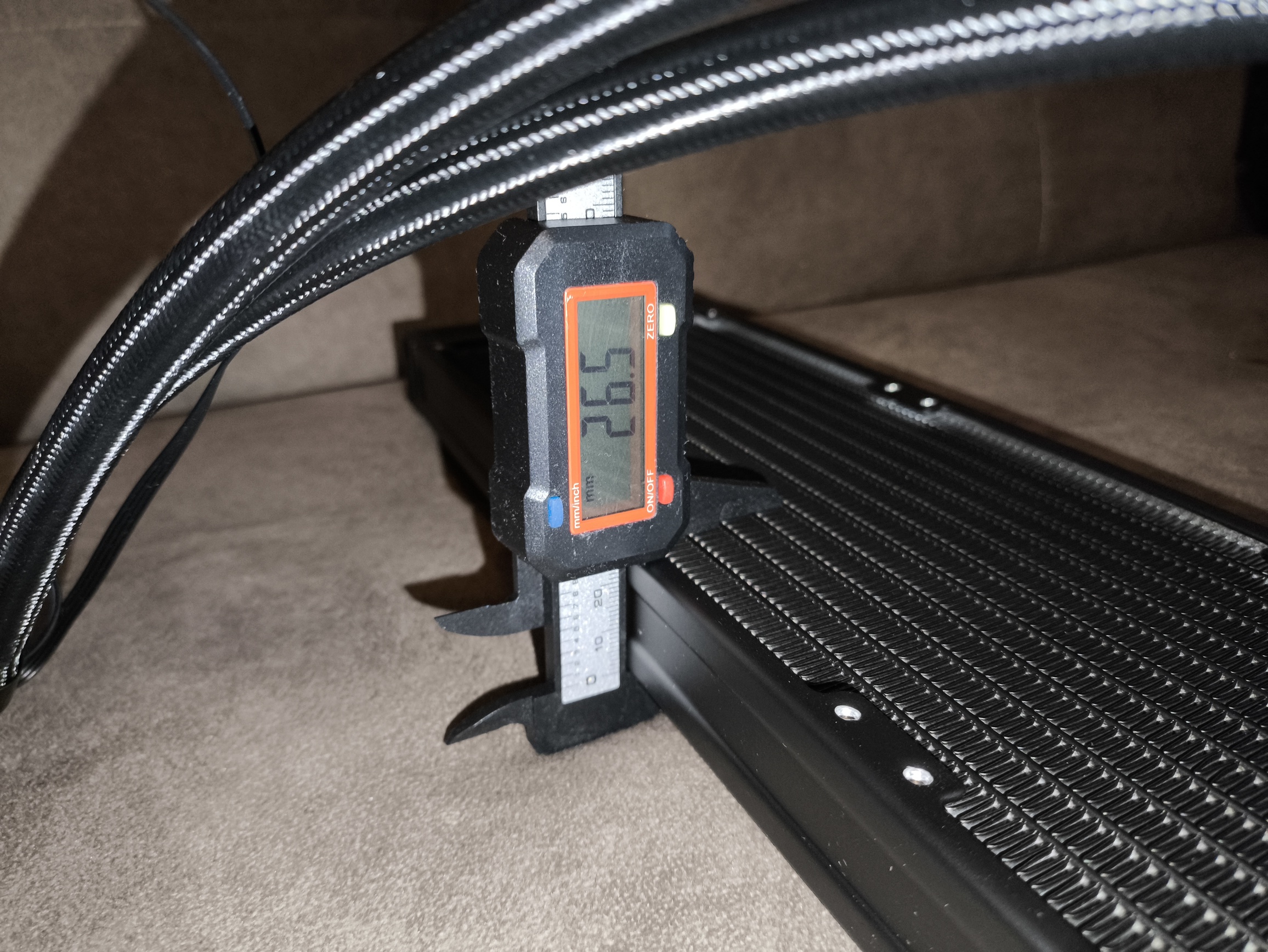

Grubość samej chłodnicy wynosi 27 mm, co w połączeniu z trzema wentylatorami 120 mm przekłada się na całkowitą wysokość zestawu na poziomie około 52 mm. Są to wymiary w pełni akceptowalne dla większości obudów przystosowanych do montażu radiatorów 360 mm.
Gęstość użebrowania radiatora wynosi +- 20 FPI, co jasno wskazuje na projekt ukierunkowany na współpracę z wentylatorami o wyższym ciśnieniu statycznym. W połączeniu z jednostkami Light Wings LX w wersji high-speed pozwala to na sprawne odprowadzanie ciepła nawet przy wyższych obciążeniach procesora, bez konieczności utrzymywania ekstremalnie wysokich obrotów przez wentylatory.

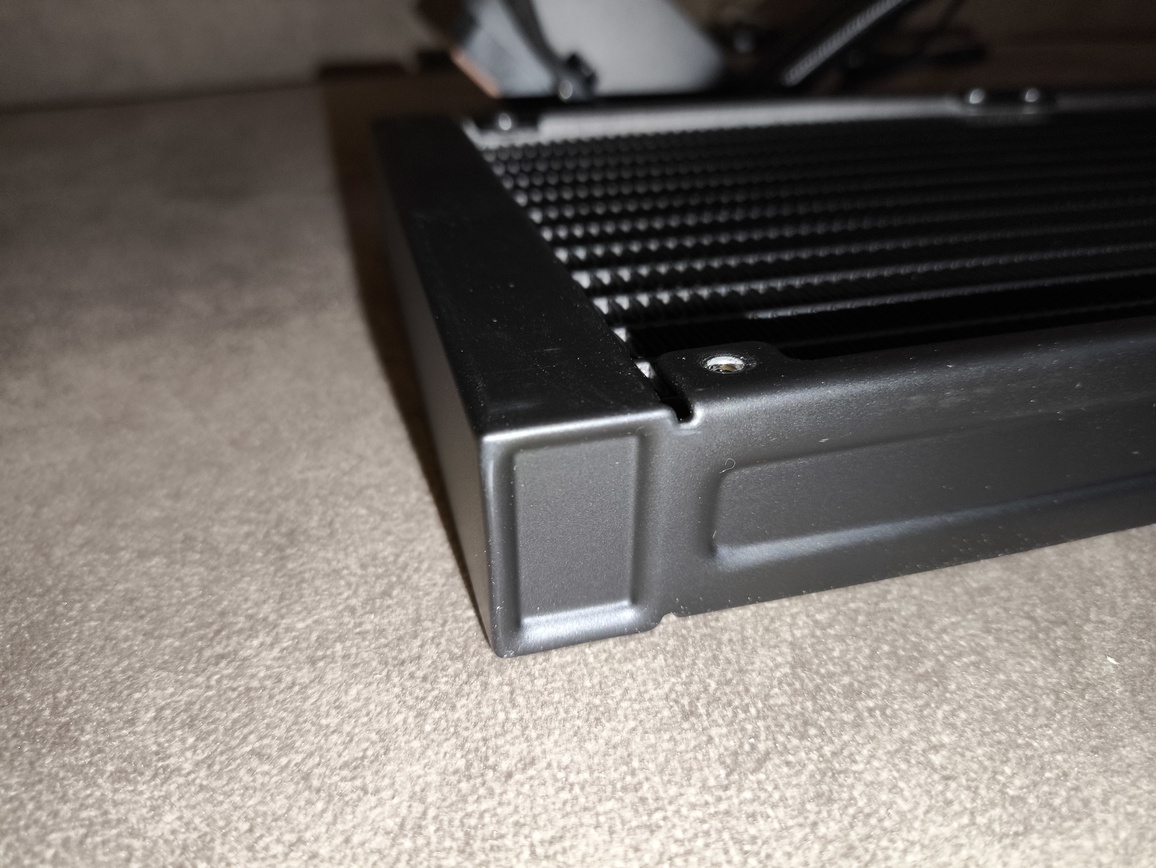

Chłodnica została wyposażona w komory wodne o zwiększonej pojemności, co sprzyja stabilizacji temperatur podczas długotrwałej pracy pod obciążeniem. Producent zachował również charakterystyczny dla serii Pure Loop otwór serwisowy (fillport), umożliwiający uzupełnienie płynu chłodniczego po wielu latach eksploatacji.
W przeciwieństwie do serii Silent Loop 3, w zestawie nie dołączono zapasowego płynu, co warto odnotować, choć sama obecność portu serwisowego nadal pozostaje istotnym atutem konstrukcji.
pompka

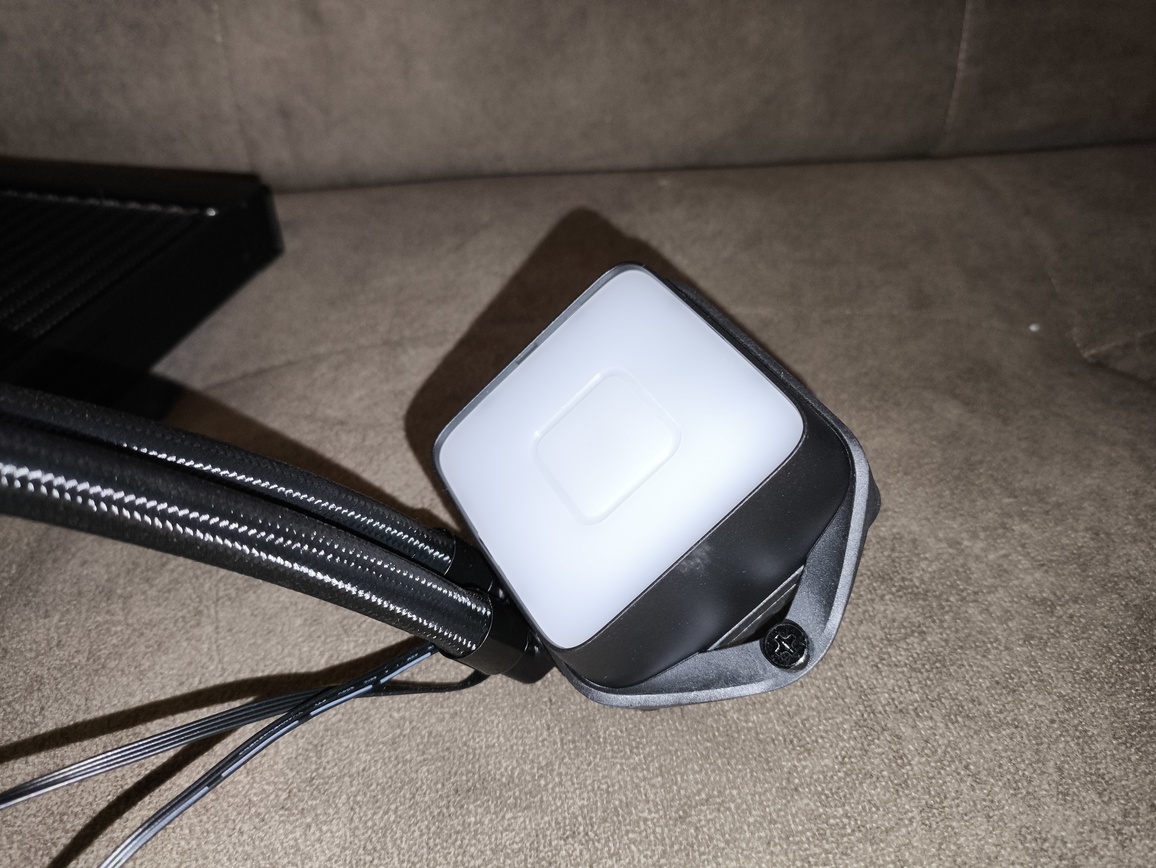

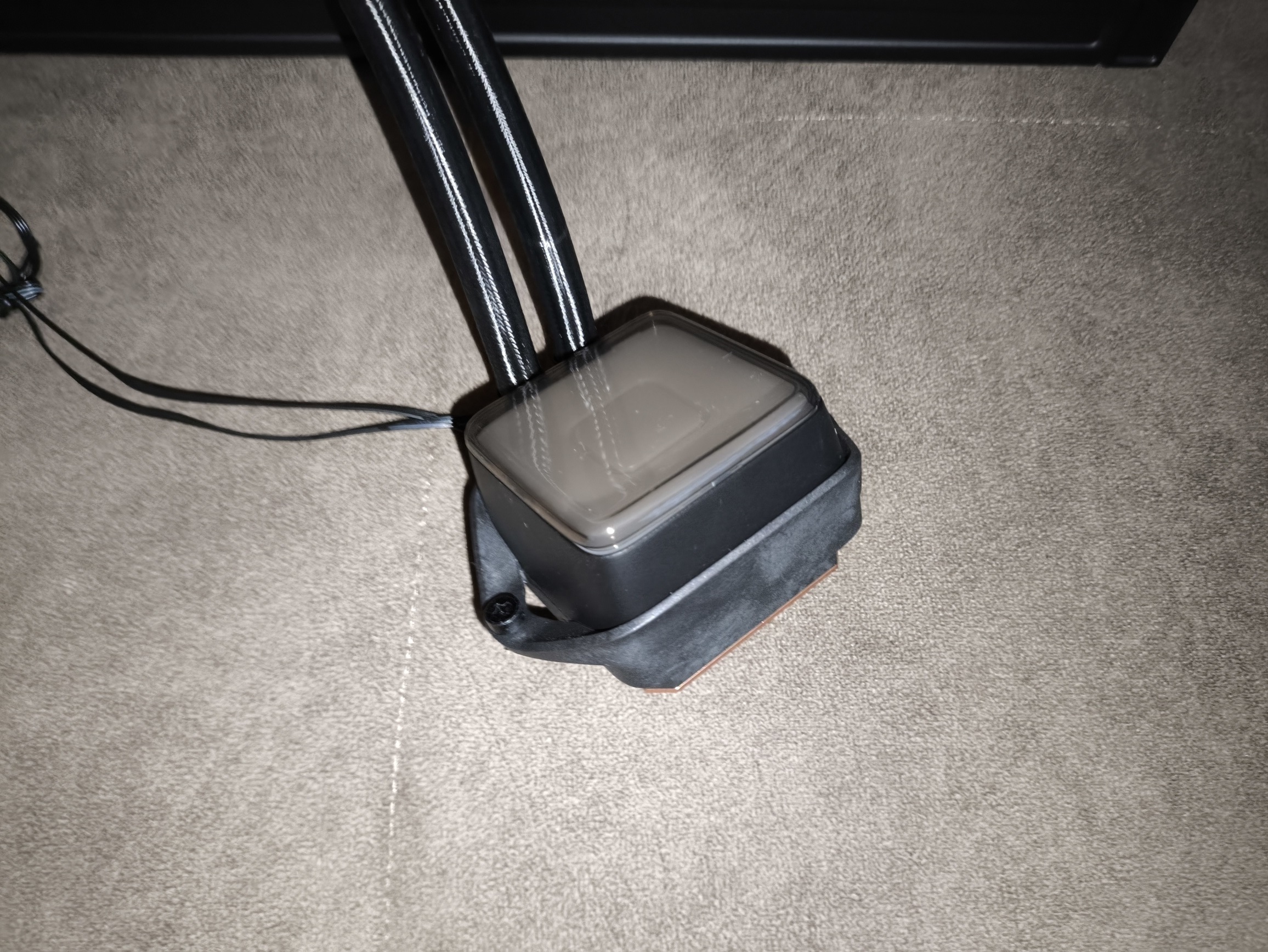

Pompkę zamknięto w obudowie wykonanej z matowego tworzywa sztucznego, o wymiarach około 60 × 60 × 30 mm. Konstrukcja ma regularny, kwadratowy kształt z delikatnie zaokrąglonymi krawędziami, co nadaje jej nowoczesny i stonowany wygląd. Na górnej części bloku wodnego umieszczono podświetlenie ARGB, które stanowi główny element wizualny zestawu.
Zintegrowana pompka w modelu be quiet! Pure Loop 3 X pracuje ona w szerokim zakresie prędkości obrotowej od około 3000 do 5500 RPM. Sterowanie odbywa się za pomocą sygnału PWM, a zasilanie realizowane jest przez standardowe złącze 4-pin.

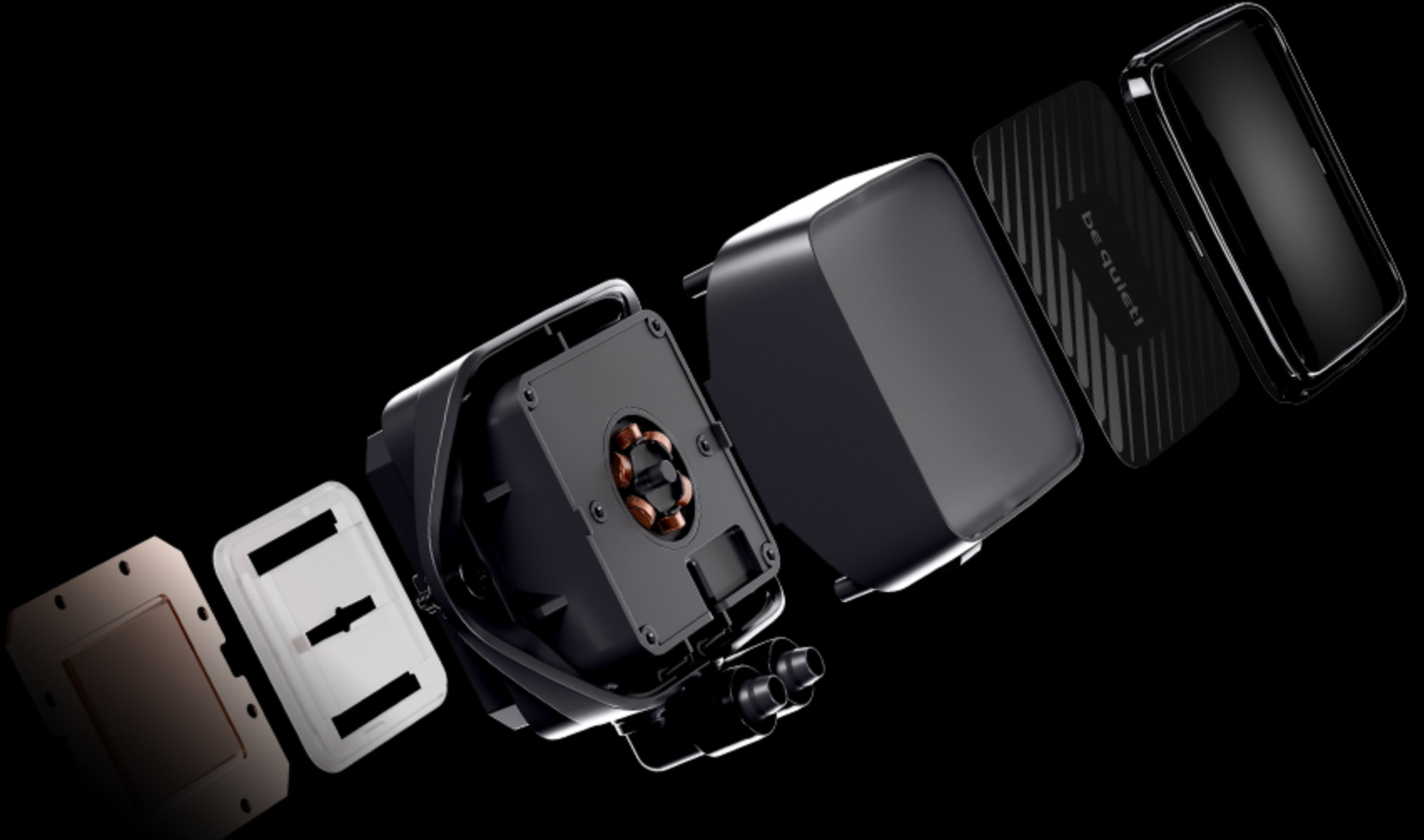

Zastosowany 6-biegunowy, 3-fazowy, czteropolowy silnik ogranicza wibracje i przekłada się na wysoką kulturę pracy, nawet przy maksymalnych obrotach. Producent nie wprowadził sztucznego ograniczenia minimalnej prędkości, dzięki czemu użytkownik ma pełną kontrolę nad charakterystyką pracy pompy.

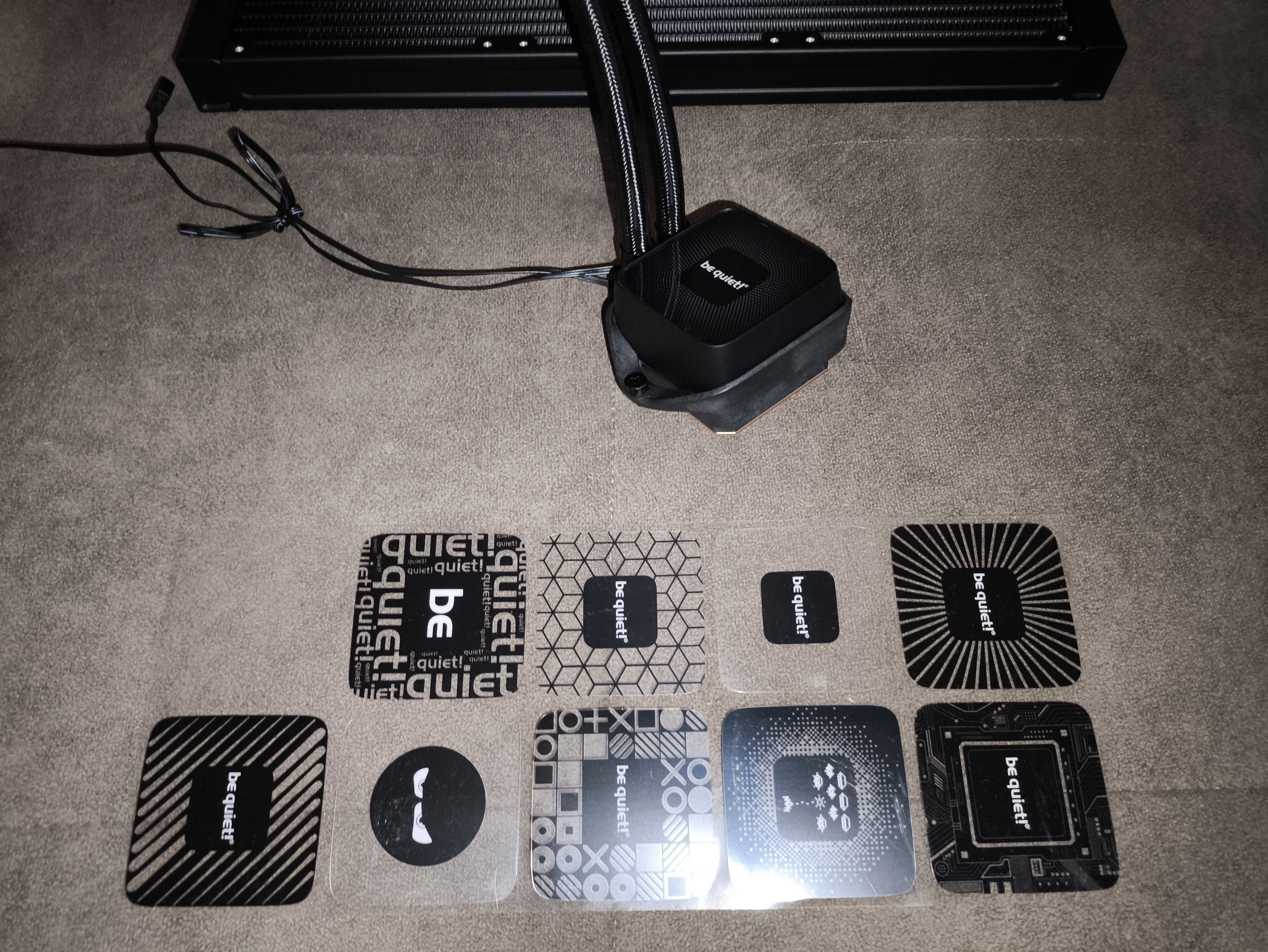

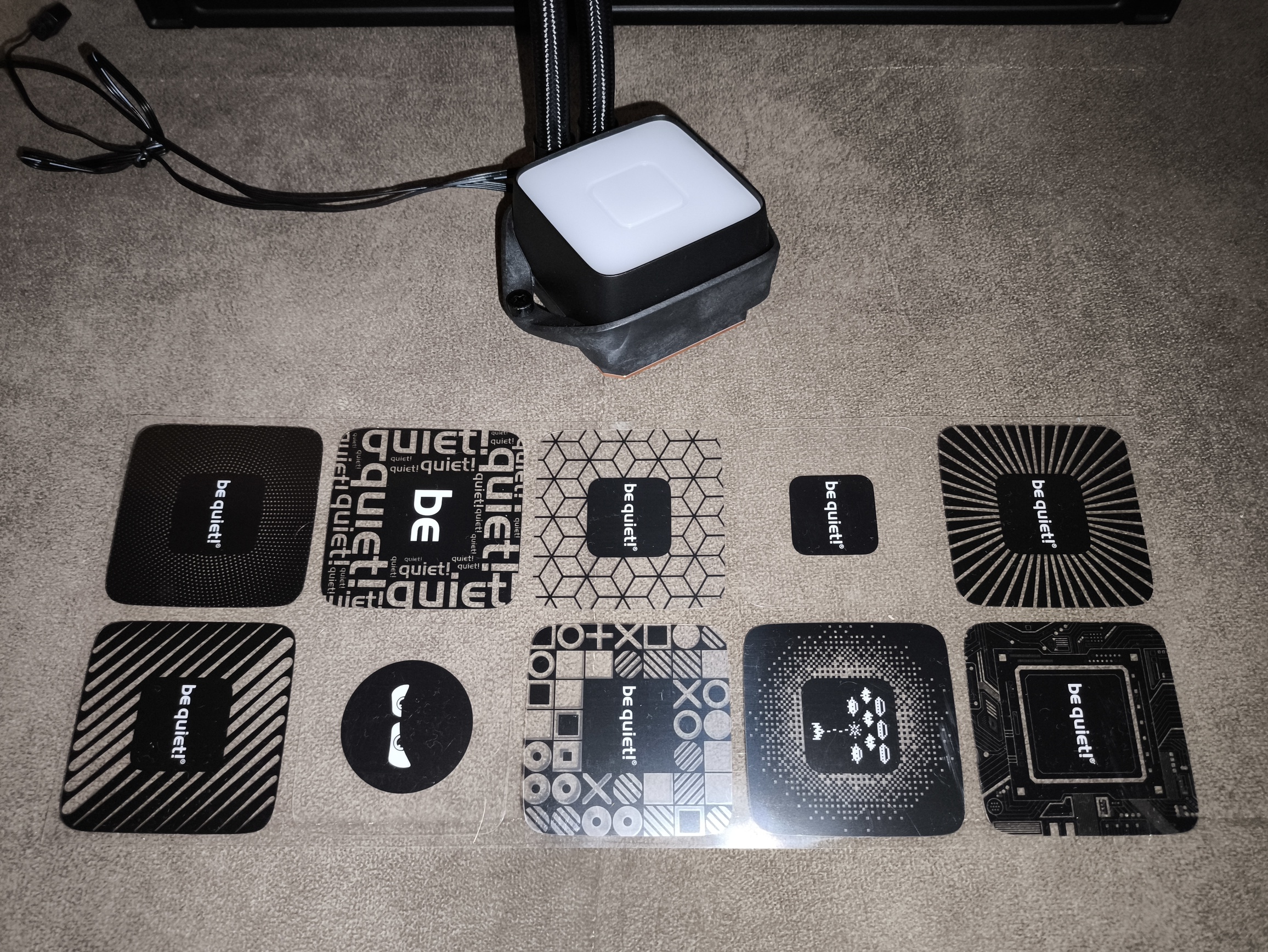

Jak już wspomniałem – przy okazji omawiania opakowania, producent przewidział możliwość personalizacji topu – w komplecie znajduje się dziesięć wymiennych folii, pozwalających na zmianę wzoru i charakteru iluminacji bez konieczności demontażu całej jednostki.

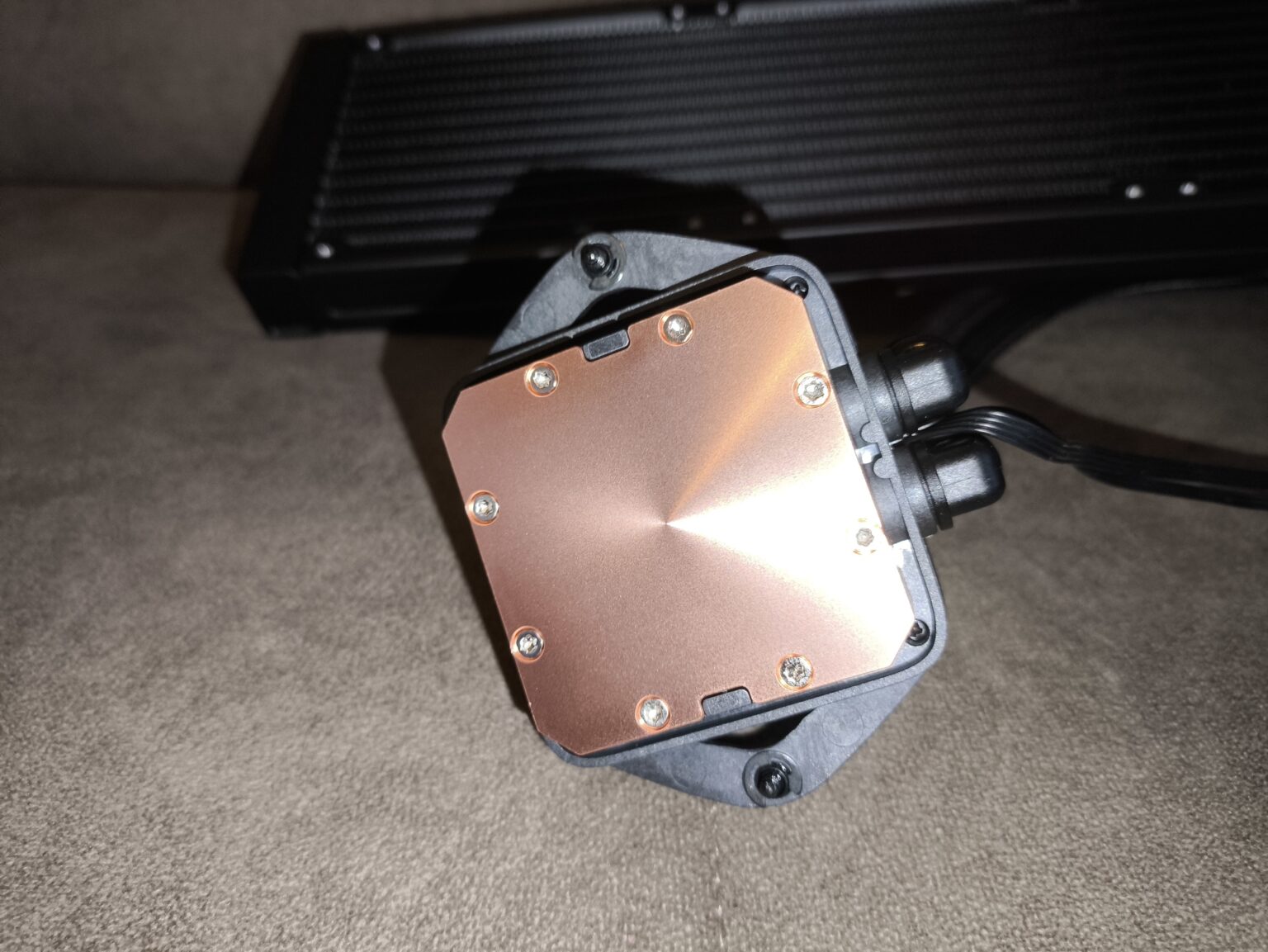

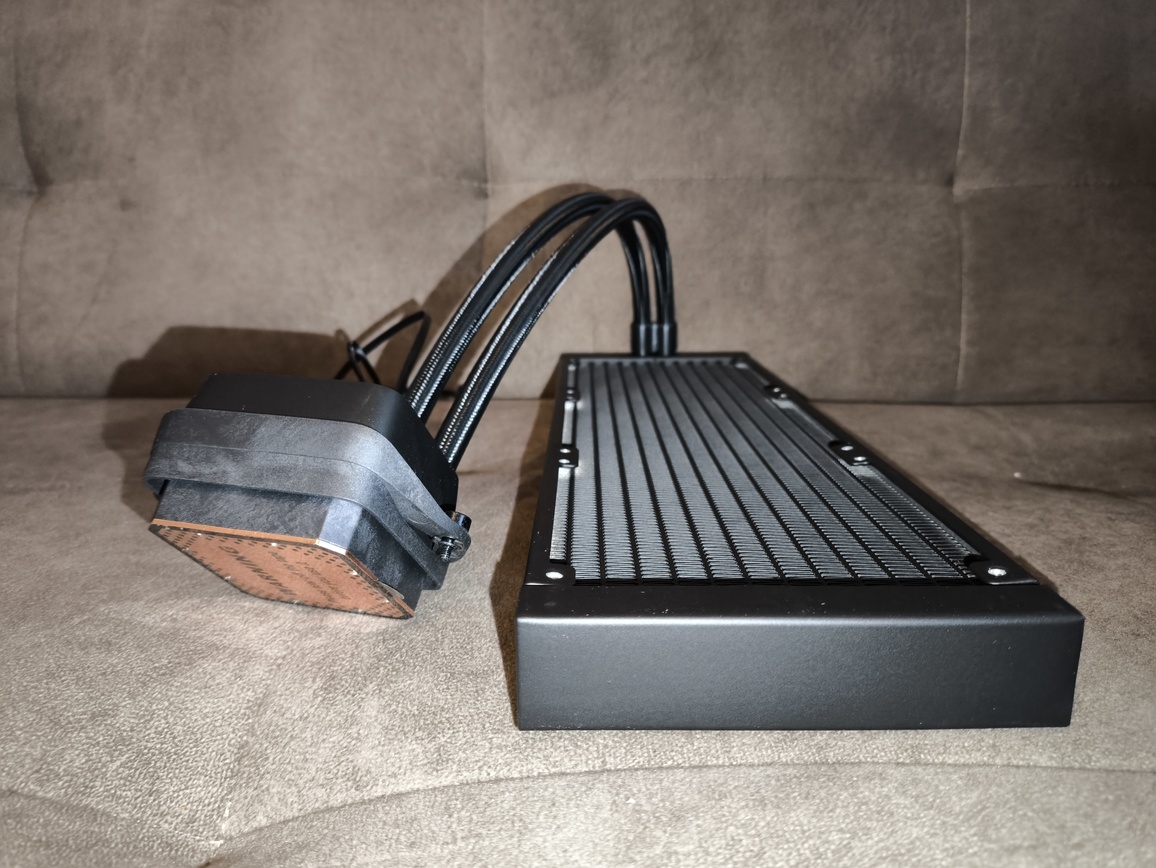

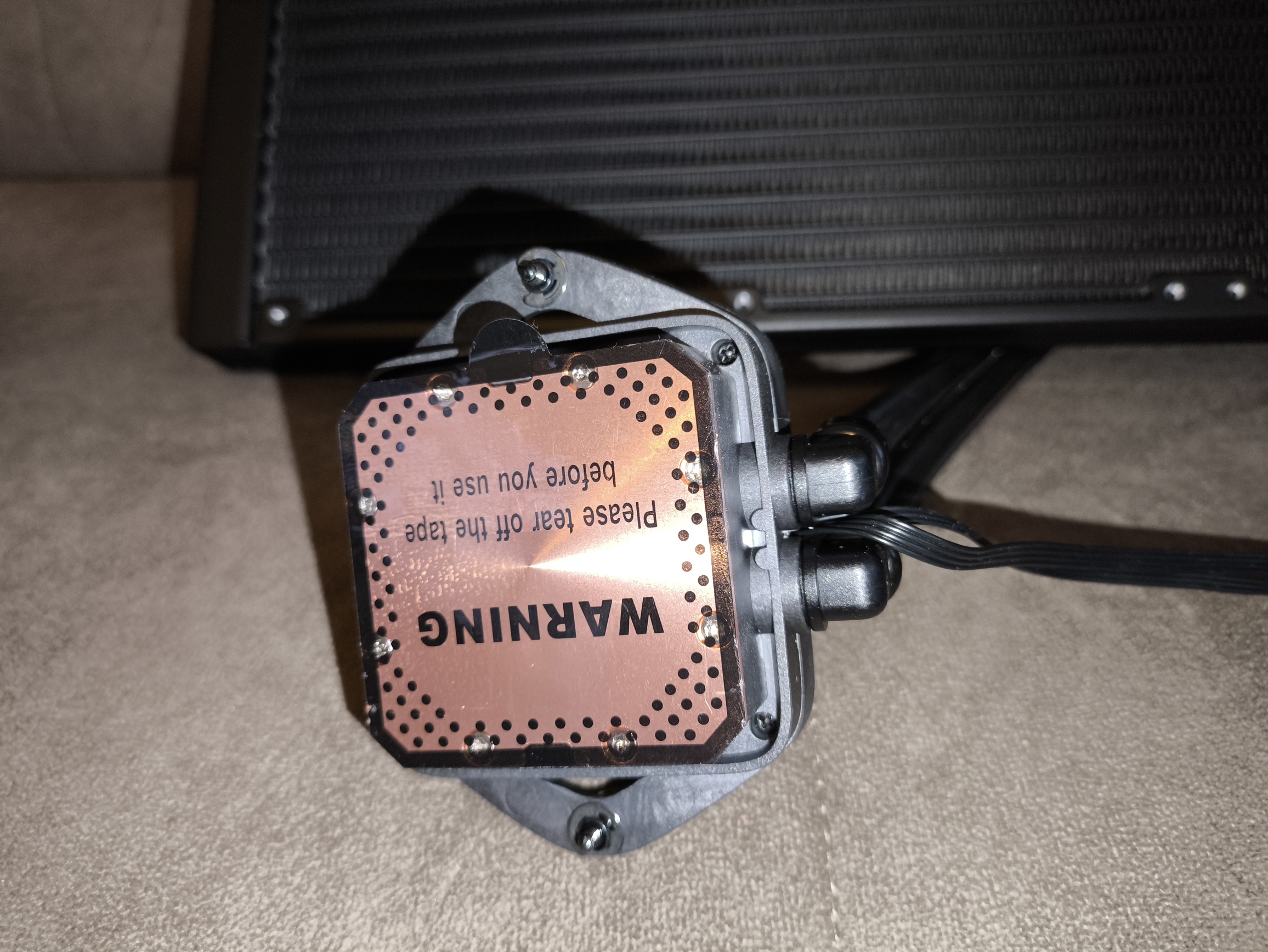

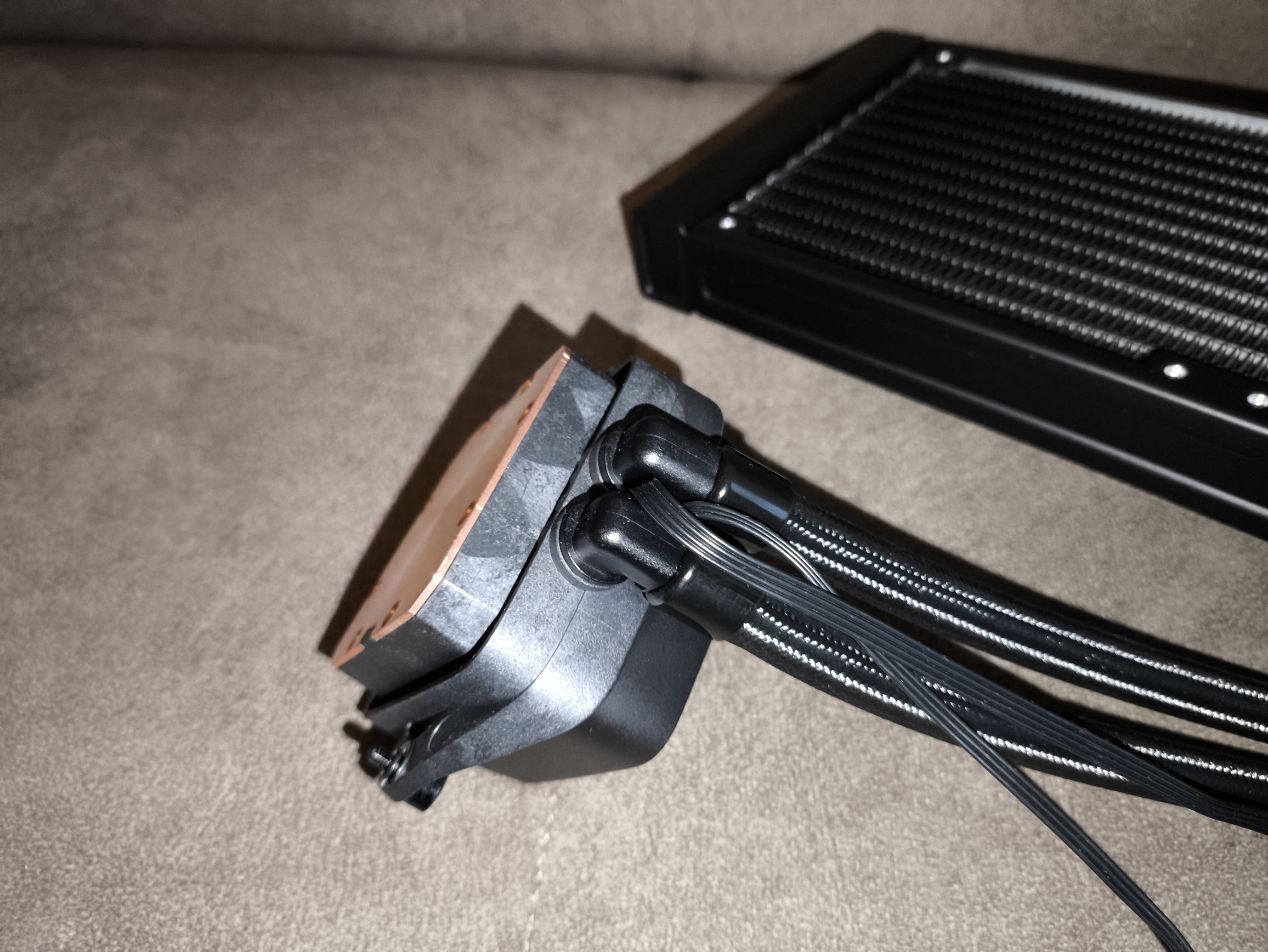

Płyta kontaktowa w procesorem została wykonana z litej miedzi i nie posiada warstwy niklowania. Jej profil jest delikatnie wypukły w centralnej części, co sprzyja lepszemu dociskowi do IHS procesora i ogranicza ryzyko powstawania poduszek powietrznych w warstwie pasty termoprzewodzącej.
Powierzchnia styku jest gładka, choć widoczne są ślady obróbki mechanicznej. W praktyce nie ma to jednak negatywnego wpływu na efektywność – po demontażu blokopompki pasta termiczna rozkłada się równomiernie aż do krawędzi, co potwierdza prawidłowy rozkład nacisku.

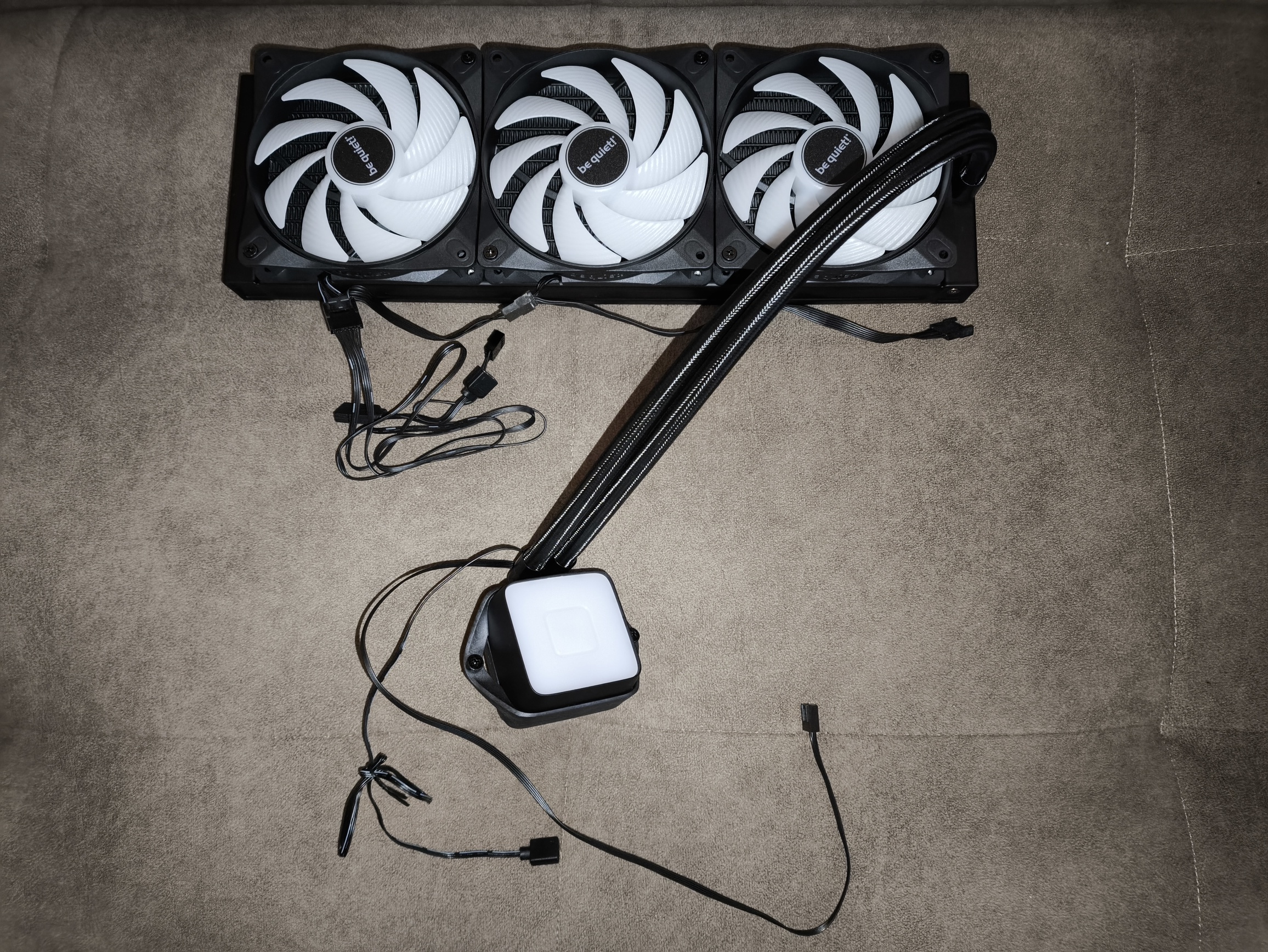

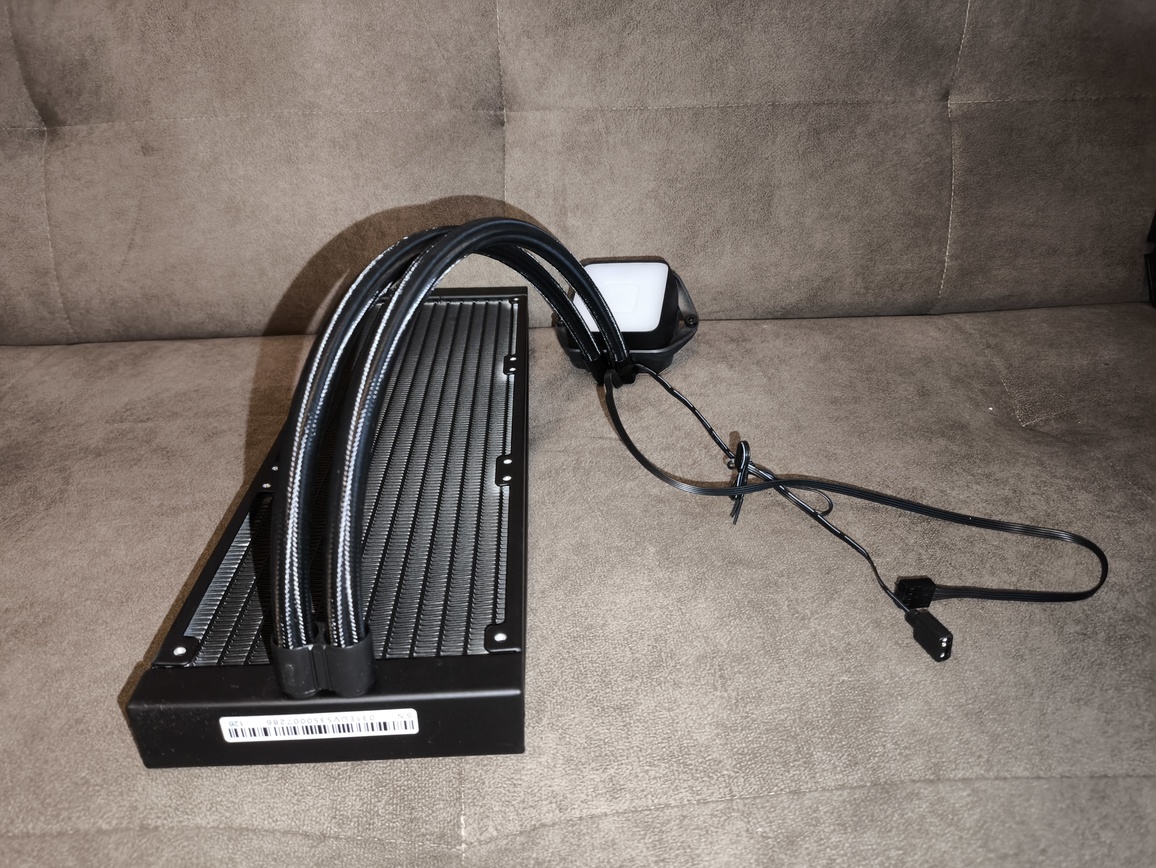

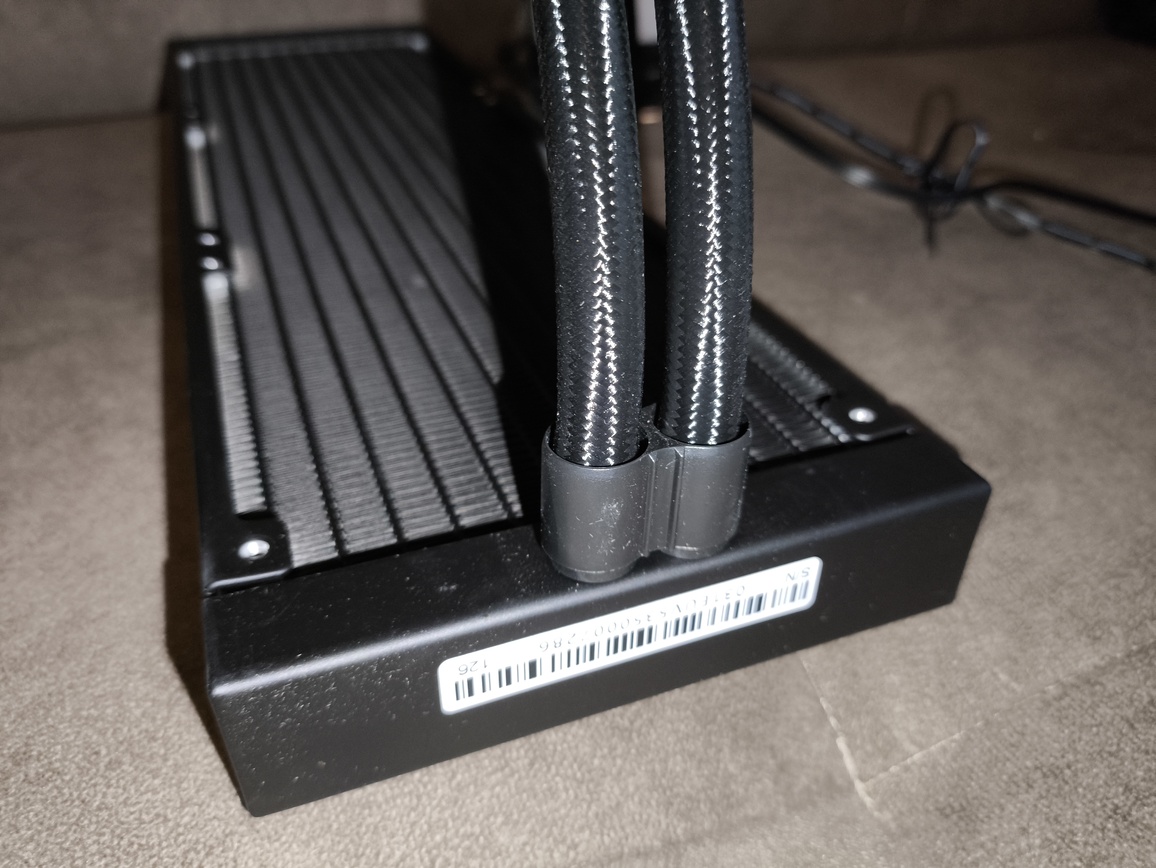

Węże mają długość około 400 mm, co zapewnia dużą swobodę aranżacji wnętrza obudowy. Wykonano je z elastycznego kauczuku i zabezpieczono wysokiej jakości oplotem poliestrowym, który poprawia estetykę oraz chroni przed uszkodzeniami mechanicznymi, przetarciami i zagięciami.
Taka długość umożliwia komfortowy montaż radiatora zarówno na froncie, jak i w górnej części obudowy, także w większych konstrukcjach. Przy blokopompce węże osadzono na ruchomych króćcach, co znacząco ułatwia instalację i redukuje naprężenia w ciasnych przestrzeniach roboczych.
wentylatory

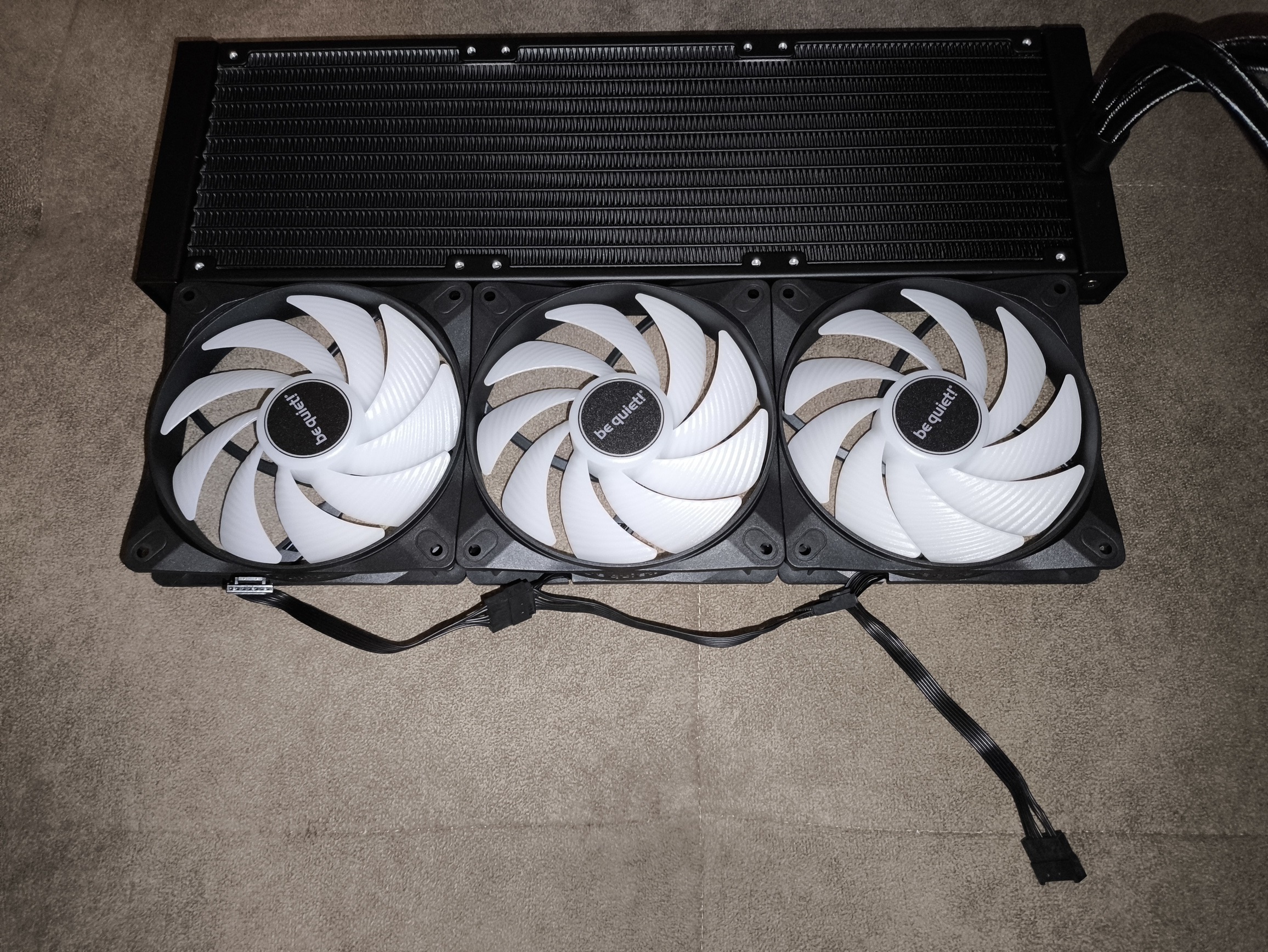

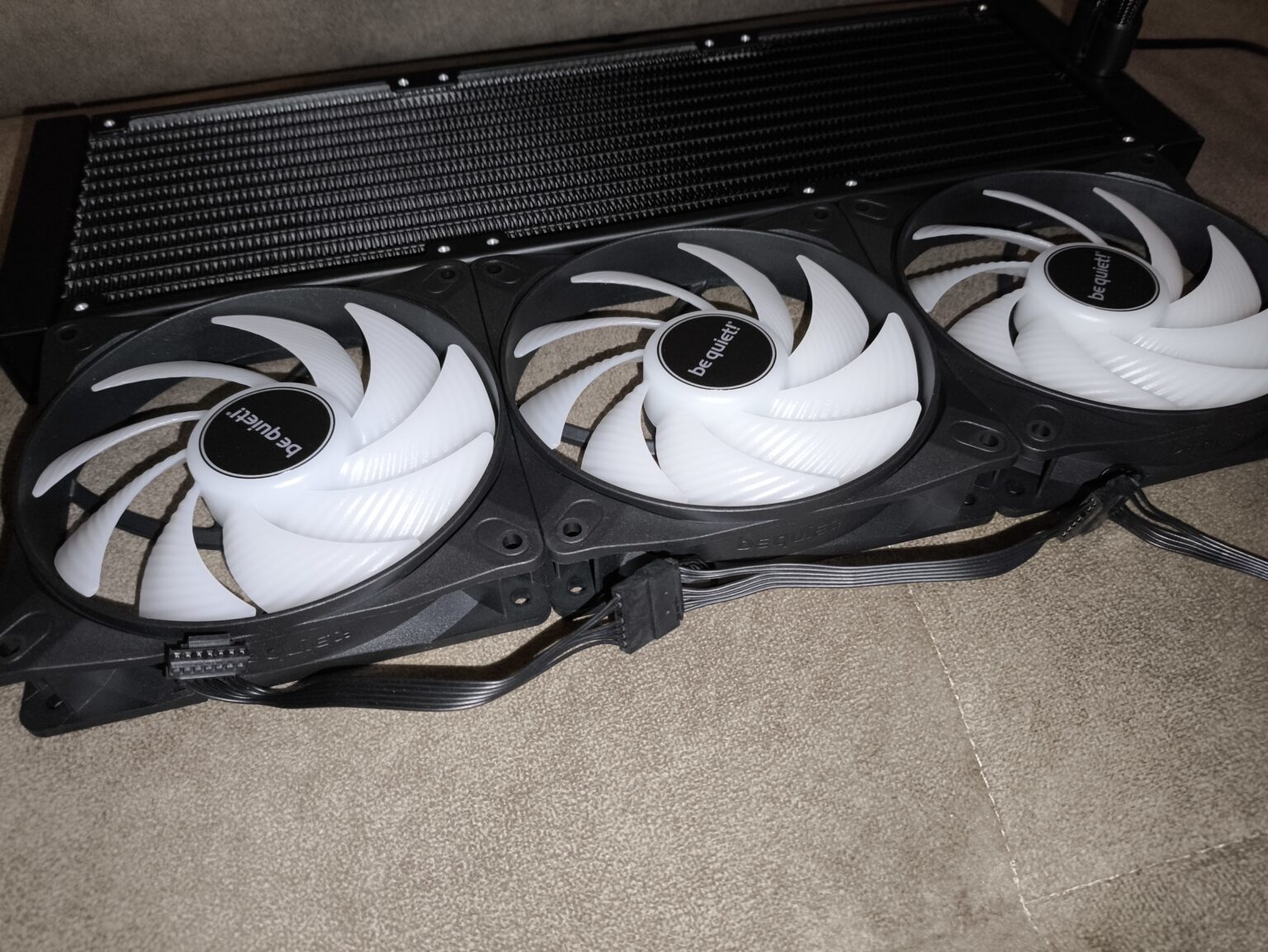

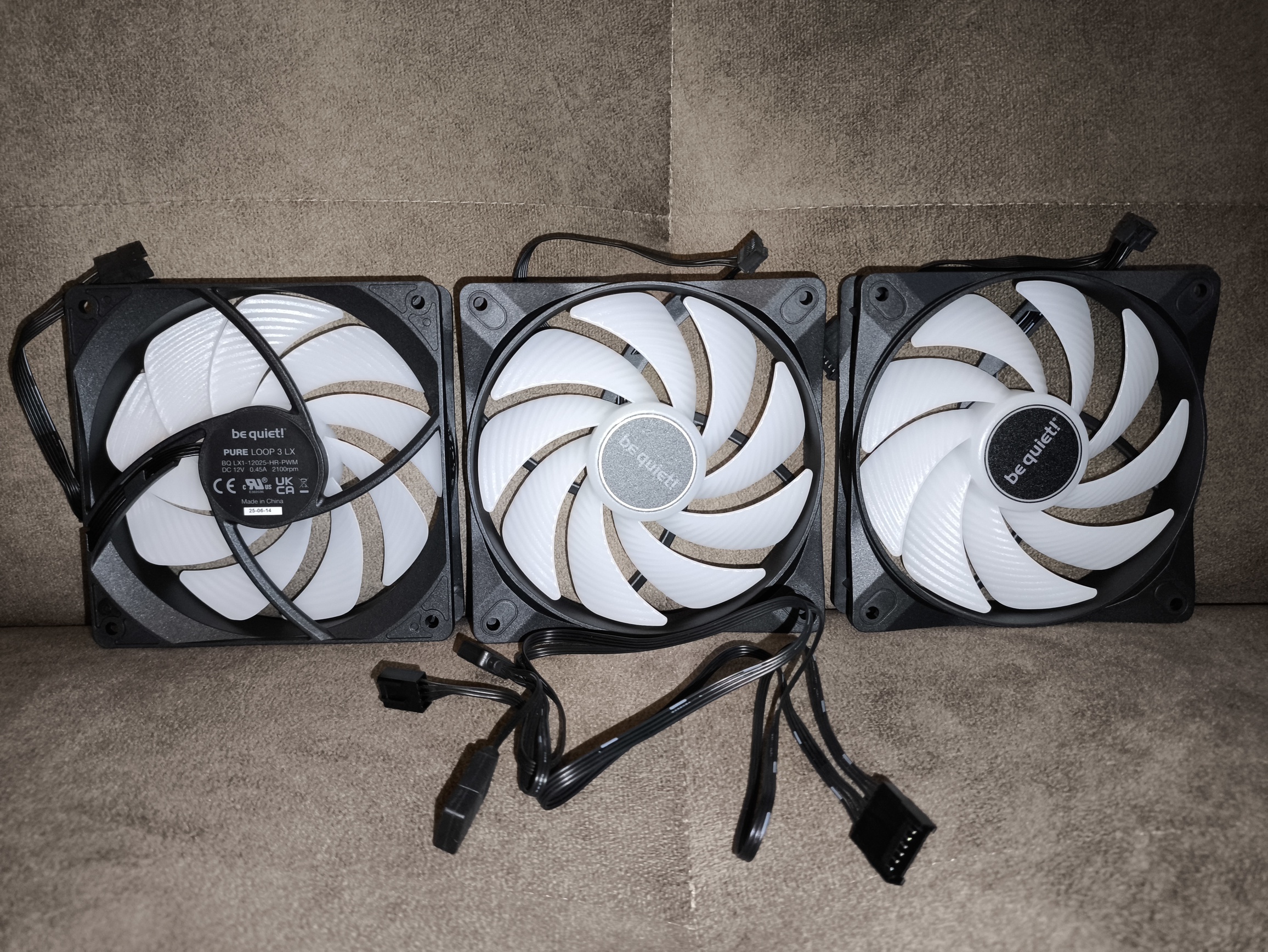

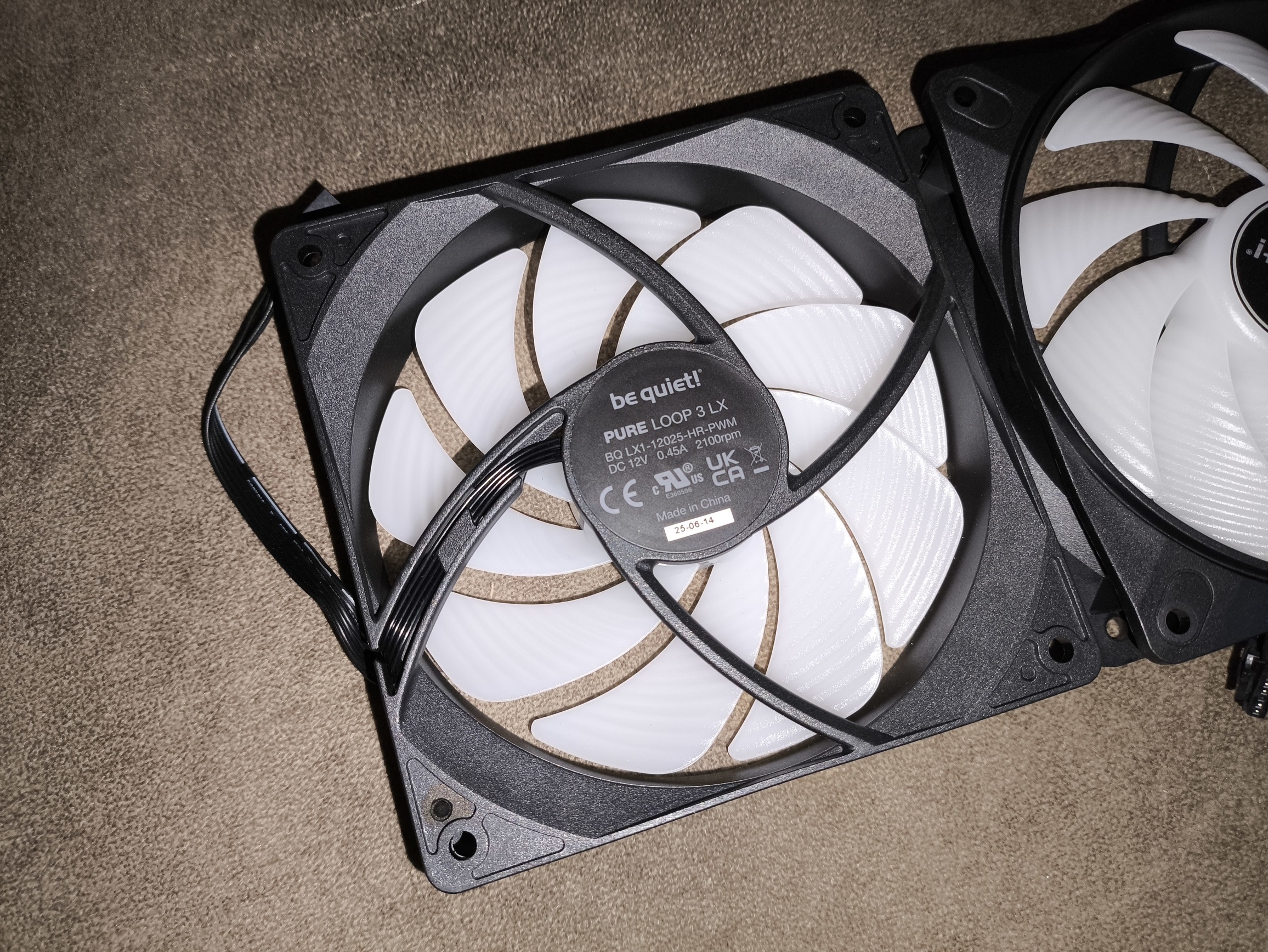

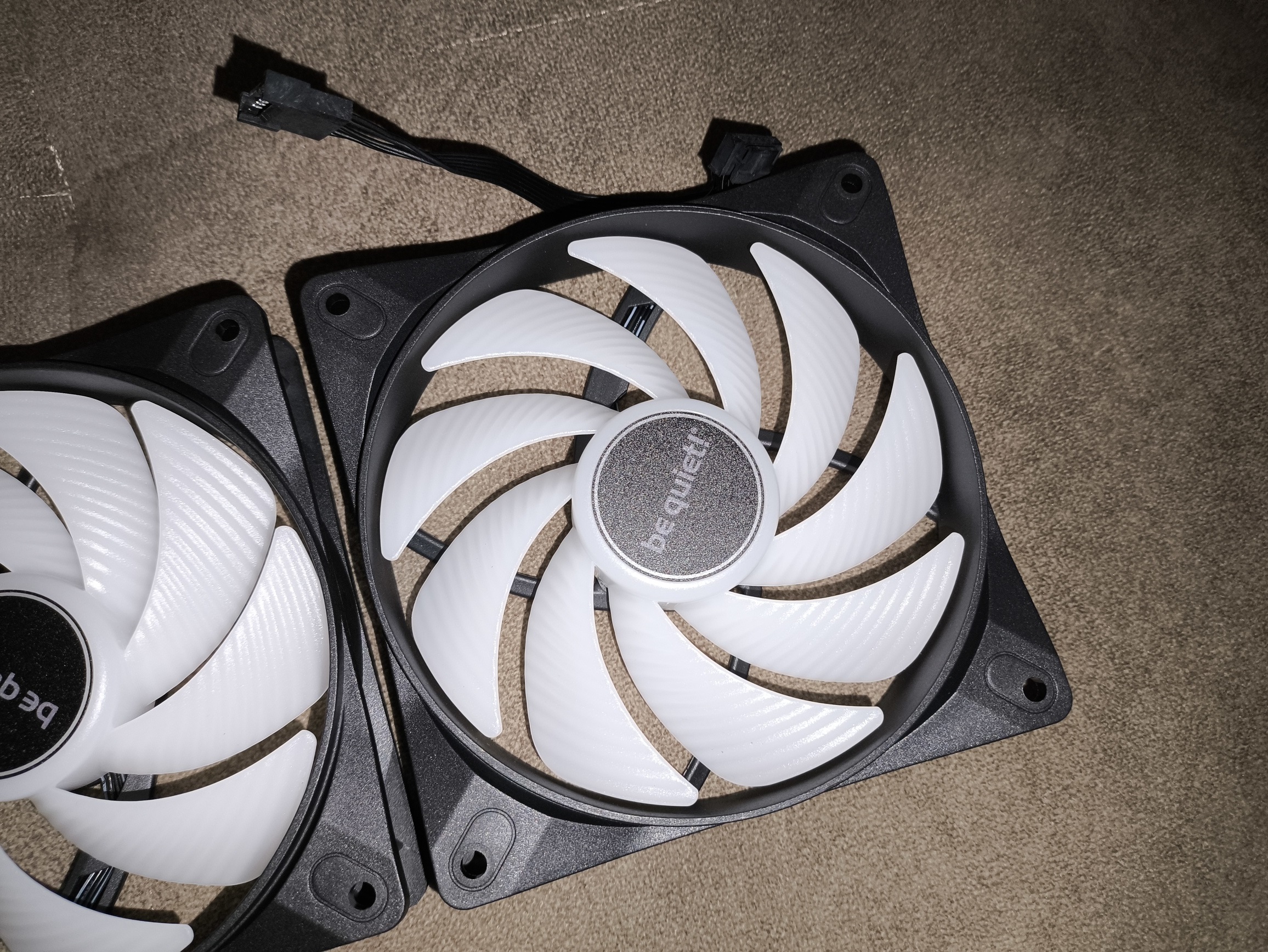

Chłodzenie be quiet! Pure Loop 3 LX 360 mm fabrycznie wyposażono w trzy wentylatory be quiet! Light Wings LX 120 mm PWM High-Speed, przeznaczone do pracy z radiatorami o gęstym użebrowaniu. Maksymalna prędkość obrotowa wynosi 2100 RPM (±10%), natomiast w praktyce minimalne obroty, osiągnięte podczas testów, spadały do około 250 RPM, co pozwala na bardzo szeroki zakres regulacji.

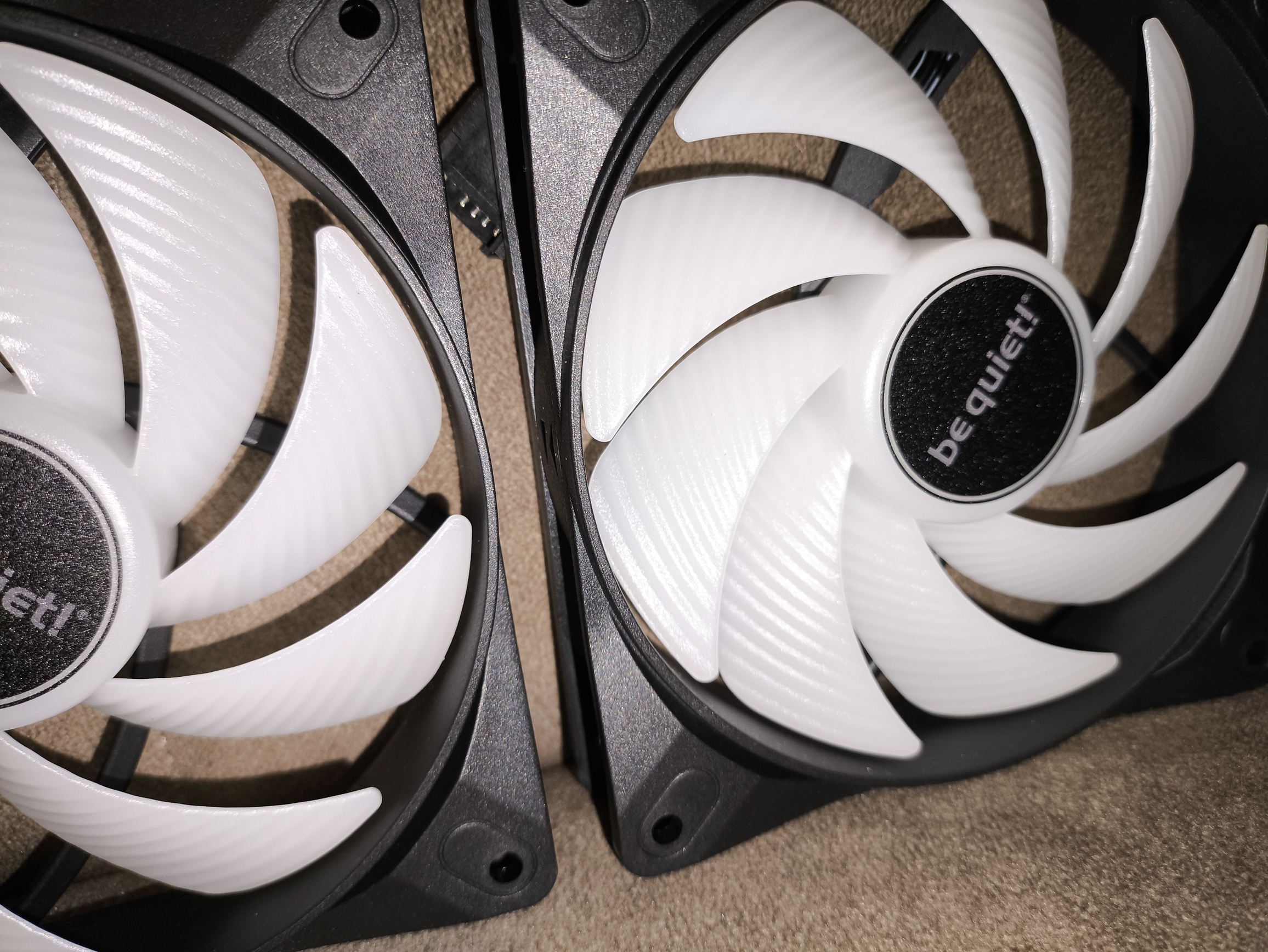

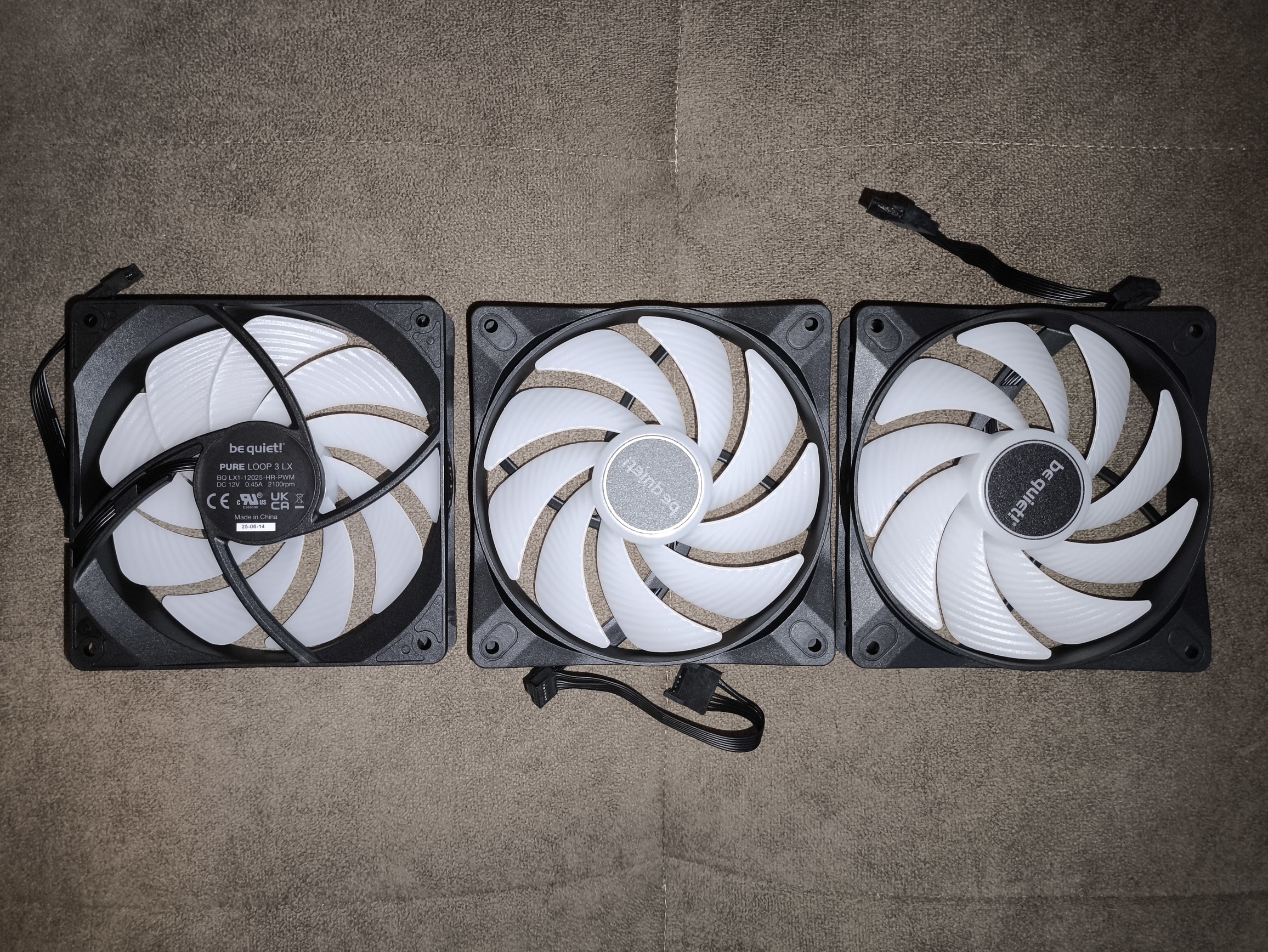

Konstrukcja wentylatorów opiera się na dziewięciu profilowanych łopatkach, zaprojektowanych z myślą o generowaniu wysokiego ciśnienia statycznego. Dodatkowo zastosowano charakterystyczne wyloty powietrza w kształcie lejka, które poprawiają ukierunkowanie strumienia i zwiększają efektywność przepływu powietrza przez gęste finy chłodnicy.
Maksymalny przepływ powietrza wynosi +- 62 CFM, natomiast ciśnienie statyczne sięga 2,51 mm H₂O, co w połączeniu z radiatorem o gęstości około 20 FPI zapewnia odpowiednie warunki do skutecznego odprowadzania ciepła.
Wentylatory Light Wings LX korzystają z łożyskowania typu Rifle Bearing oraz 4-polowego silnika, co przekłada się na stabilną pracę, dobrą kulturę akustyczną i deklarowaną przez producenta żywotność na poziomie 60 000 godzin przy temperaturze 25°C. Sterowanie odbywa się za pomocą sygnału PWM, umożliwiającego płynną i precyzyjną regulację prędkości obrotowej w zależności od obciążenia.
Każdy z wentylatorów wyposażono w adresowalne podświetlenie ARGB, które można zsynchronizować z płytą główną i pozostałymi komponentami systemu. Spektrum efektów obejmuje wszystkie najpopularniejsze tryby iluminacji, a spójność wizualna zestawu została zachowana dzięki obecności podświetlenia również na bloku wodnym.

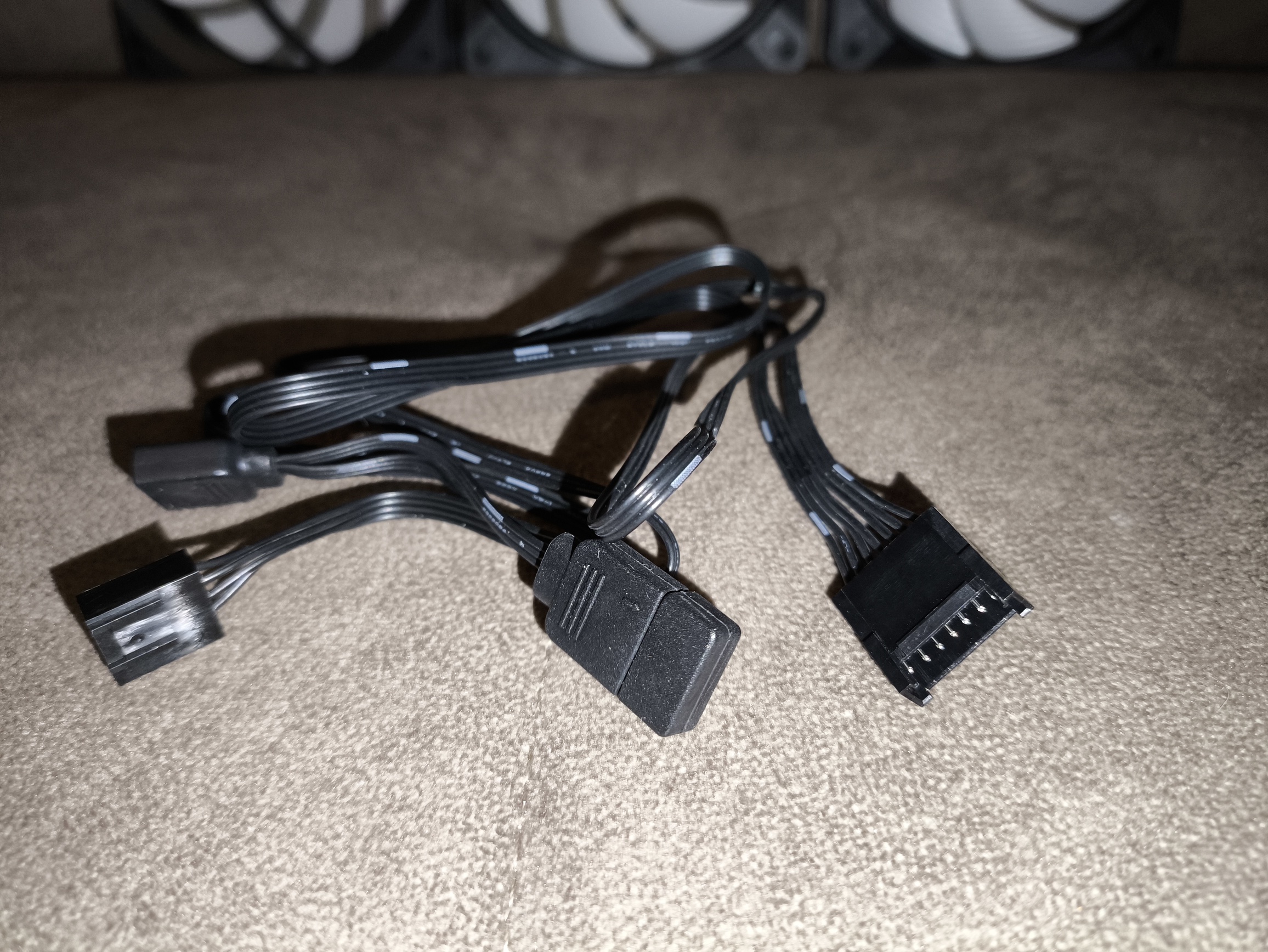

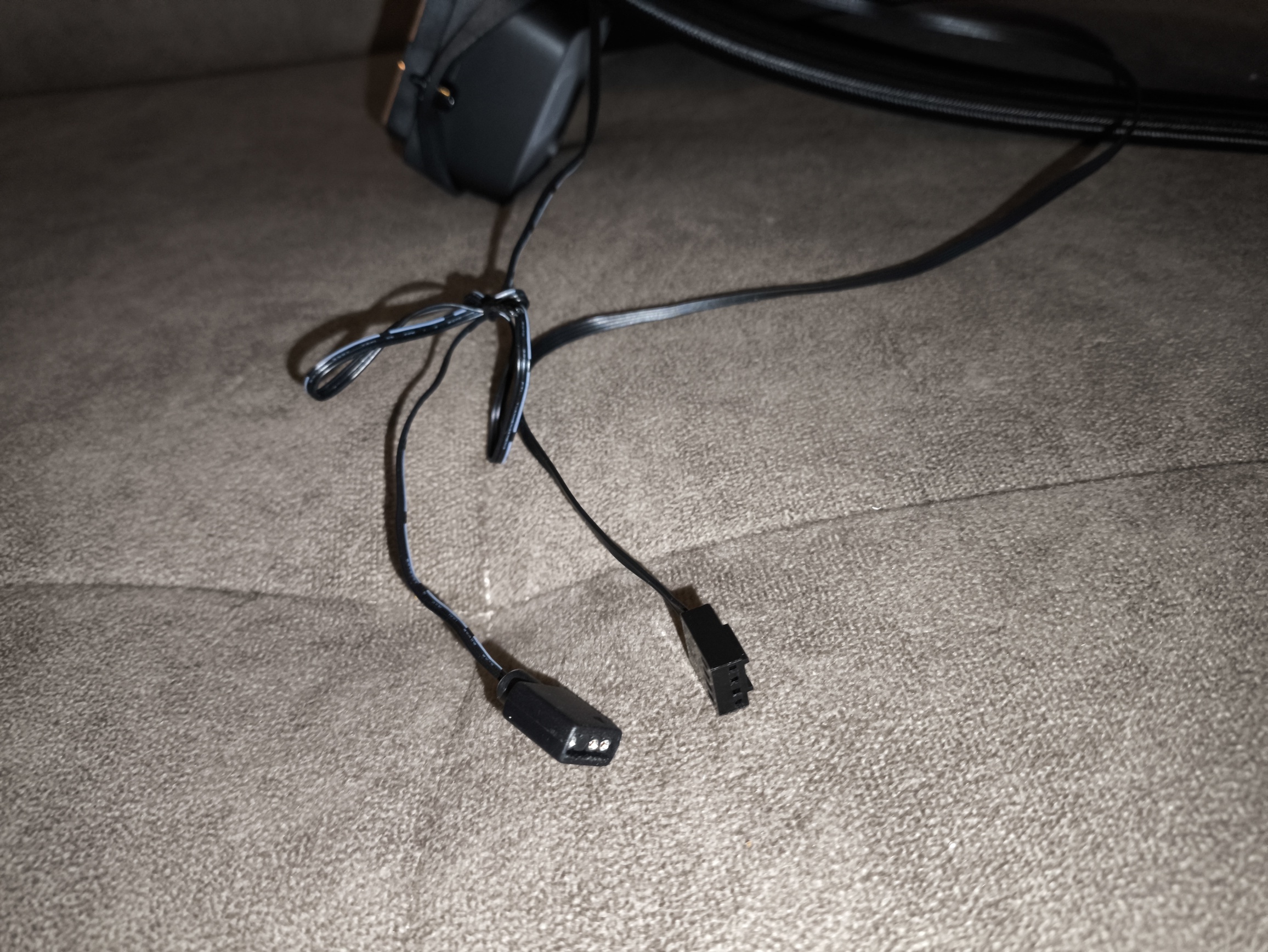

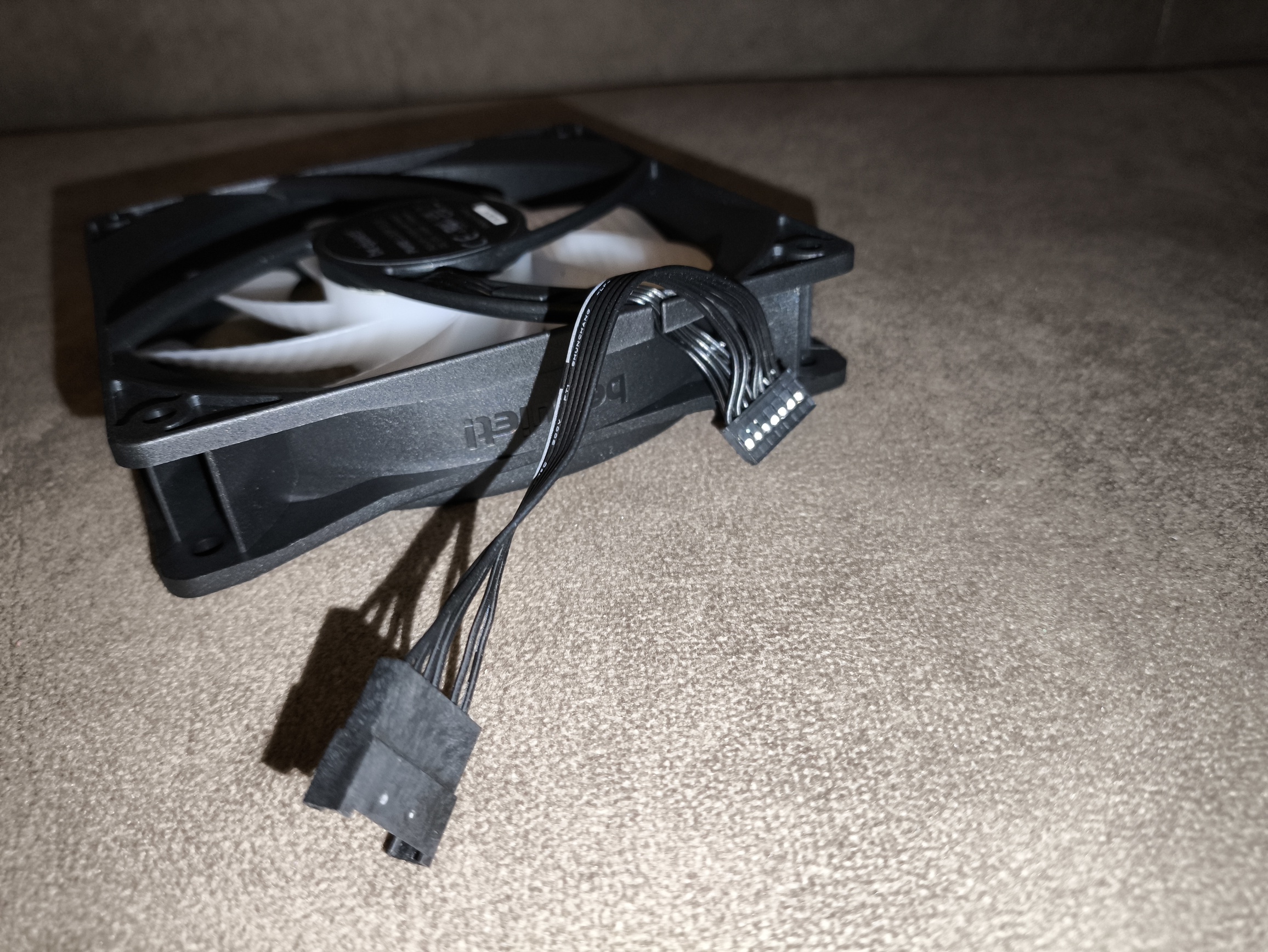

Okablowanie wentylatorów umożliwia łączenie szeregowe, co upraszcza zarządzanie przewodami wewnątrz obudowy, choć na rynku dostępne są rozwiązania oferujące jeszcze bardziej zaawansowaną redukcję liczby kabli.

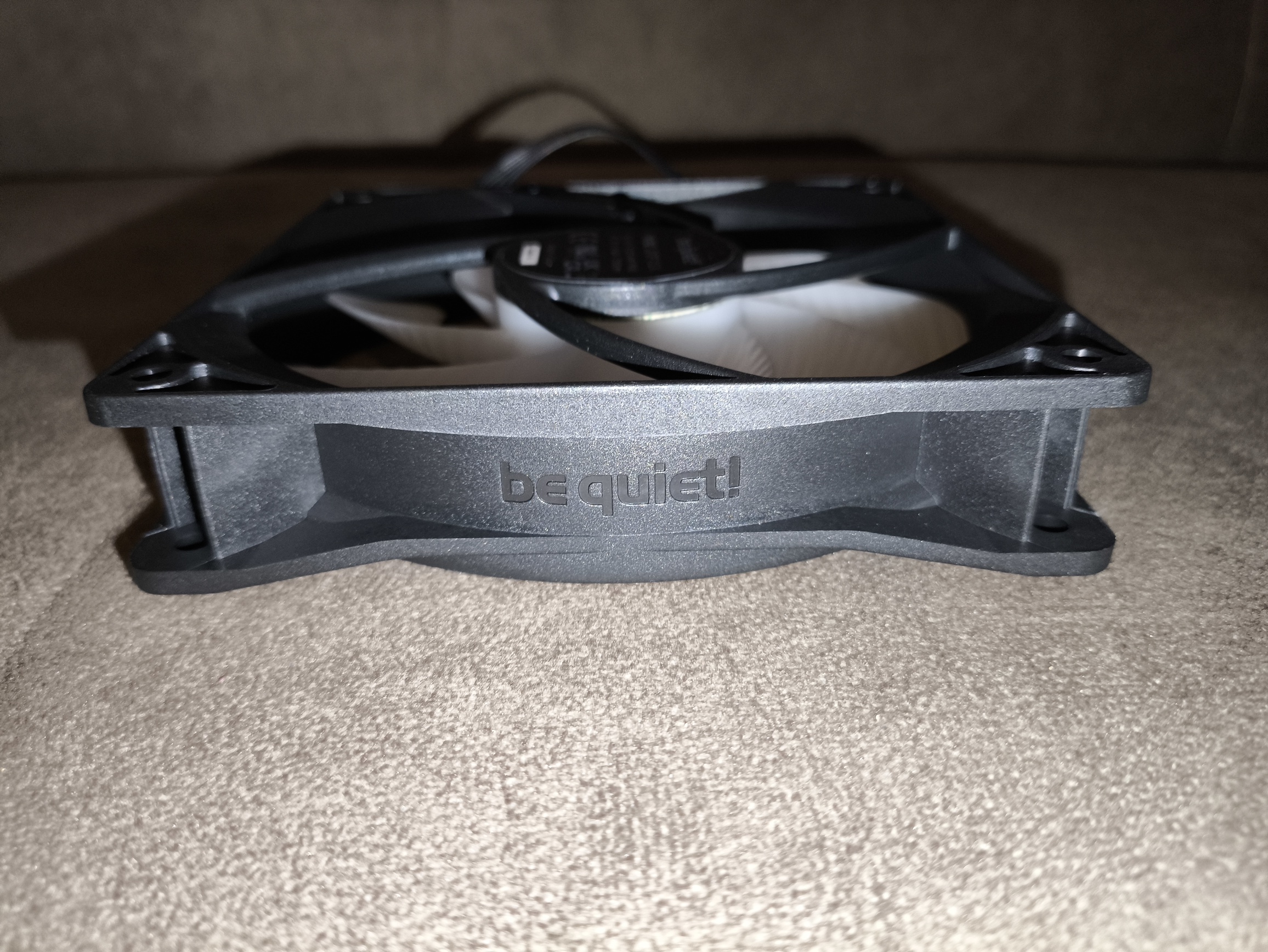

Warto też odnotować, że ramki wentylatorów nie zostały wyposażone w gumowe elementy antywibracyjne, co w tej klasie cenowej może być drobnym minusem, choć w praktyce nie powinno znacząco wpływać na kulturę pracy przy poprawnym montażu.
