WNĘTRZE OBUDOWY
tacka montażowa

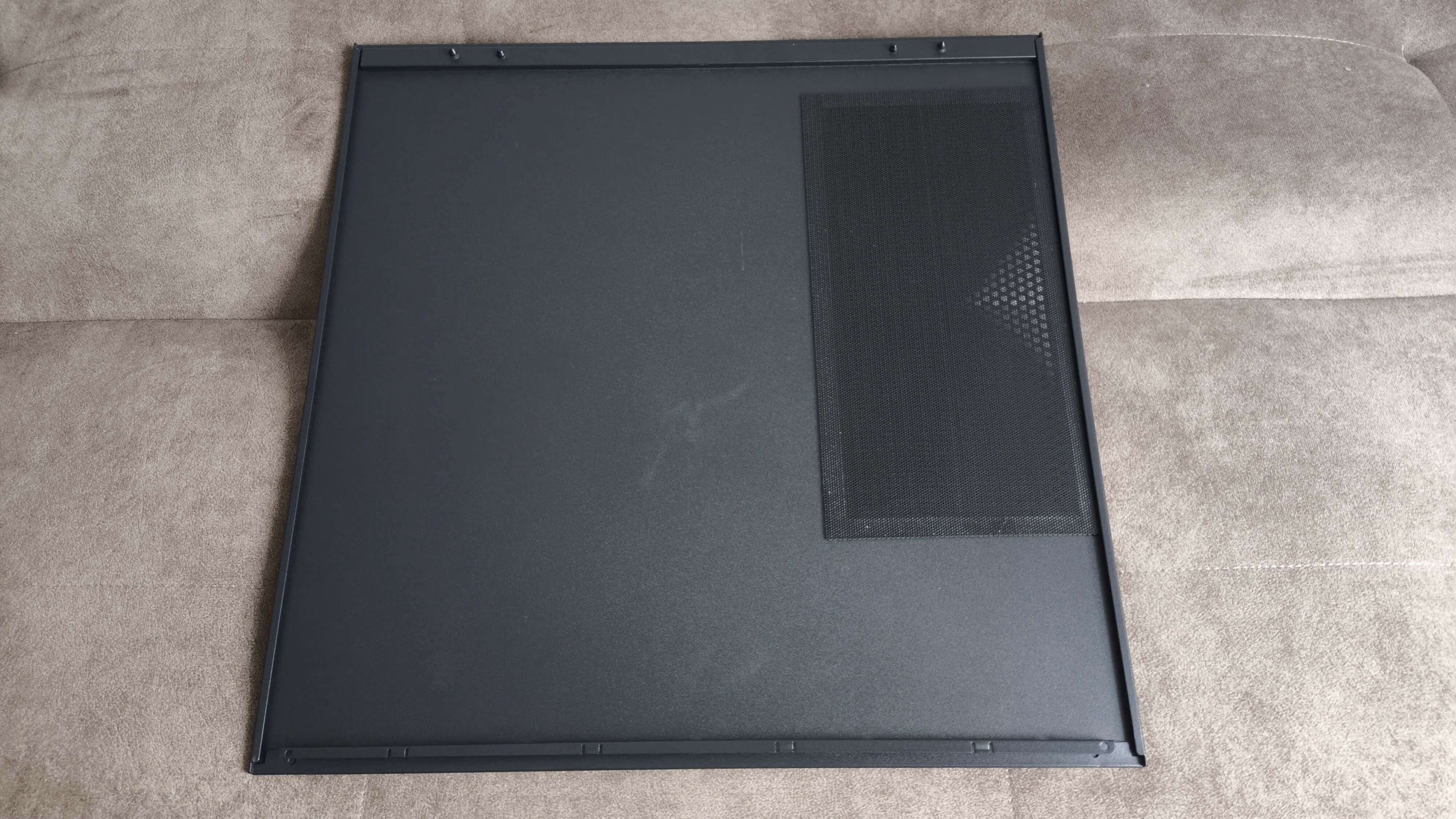

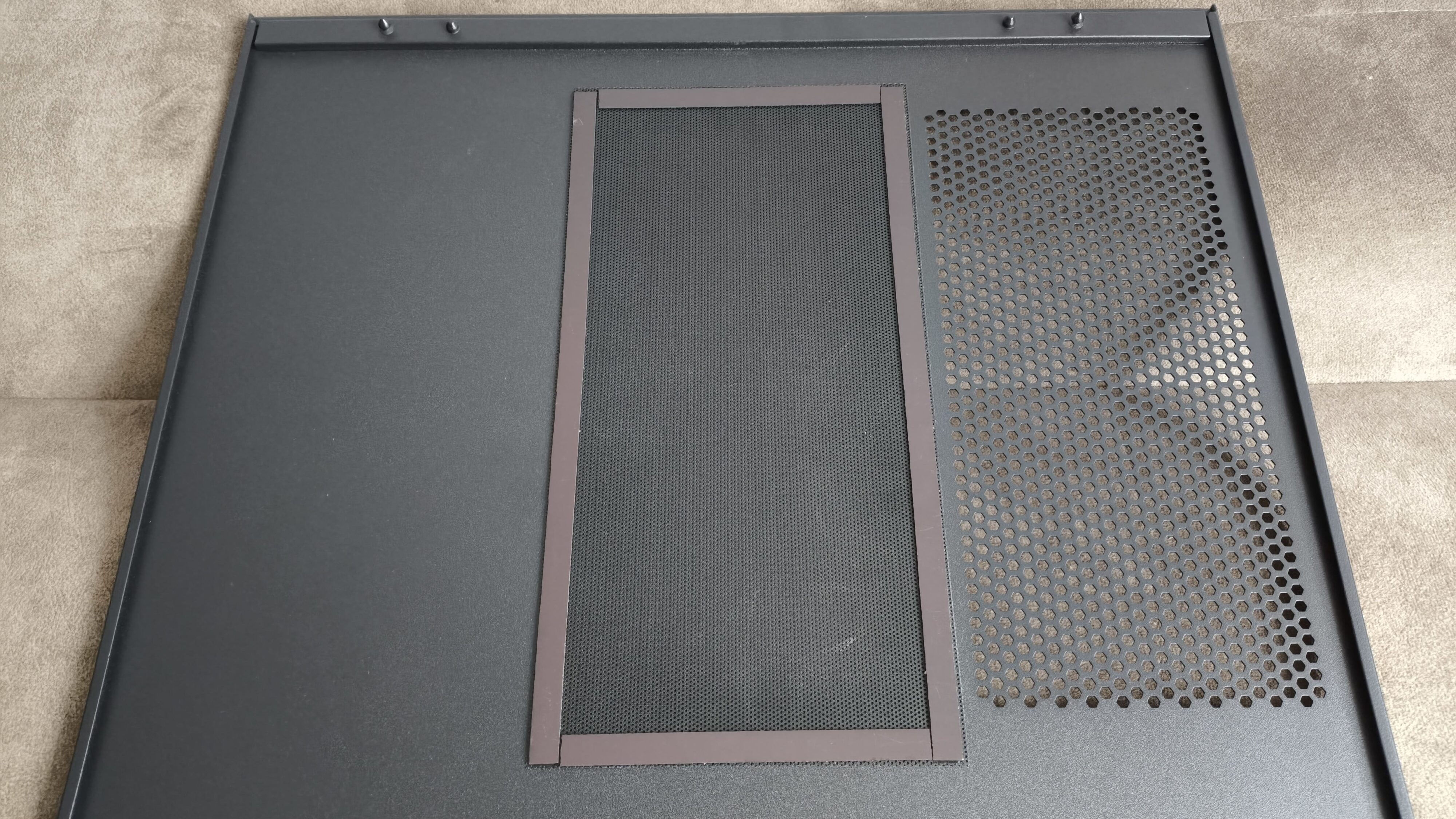

Przechodząc do wnętrza obudowy, zaczynamy od prawej strony, ukrytej za stalowym panelem bocznym o rozsądnej, jak na ten segment cenowy, grubości +- 0.7 mm. Wszystkie metalowe krawędzie zostały starannie wyprofilowane w formie kołnierzy, co nie tylko podnosi sztywność konstrukcji, ale również eliminuje ryzyko skaleczenia podczas montażu czy użytkowania.

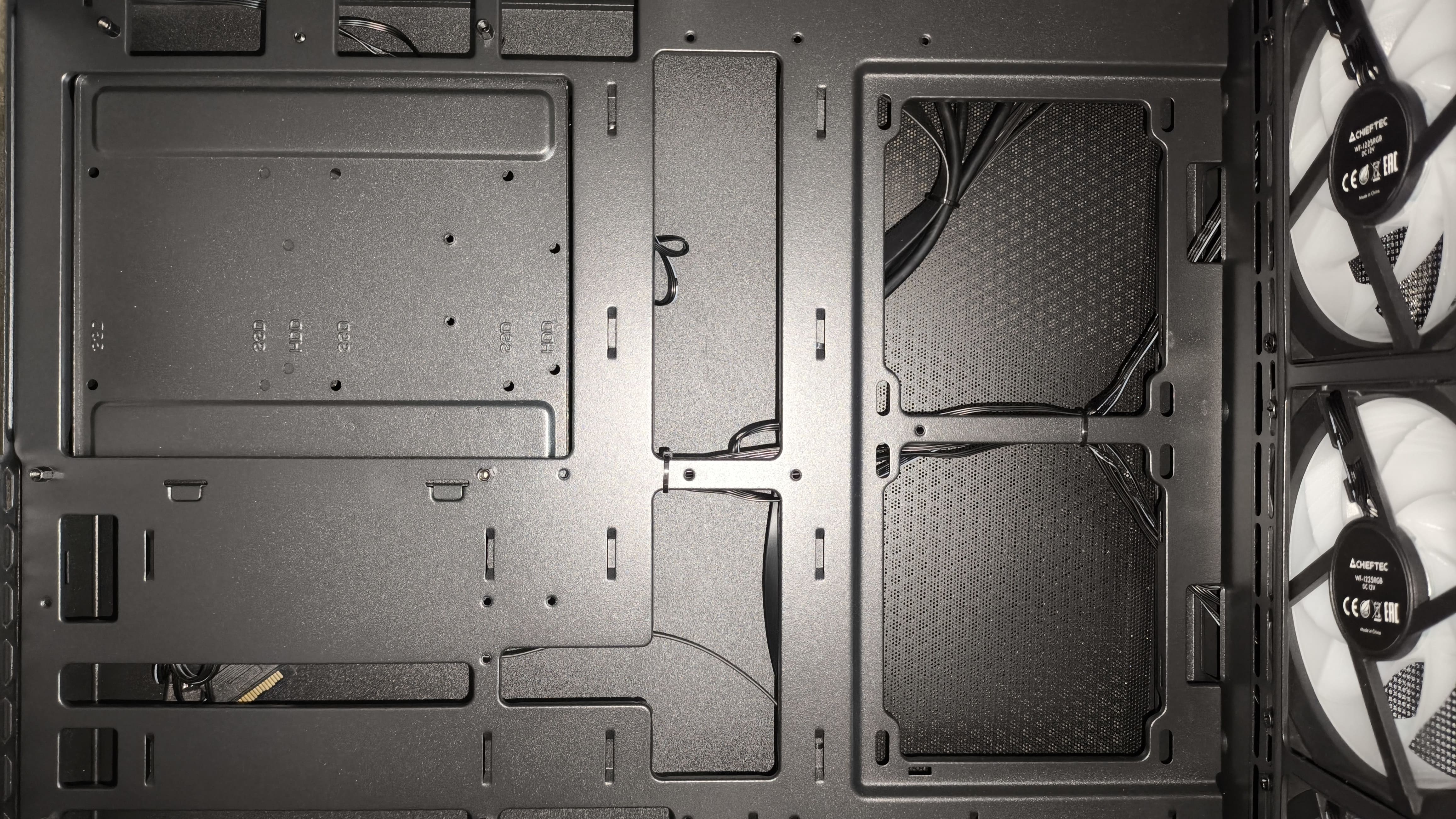

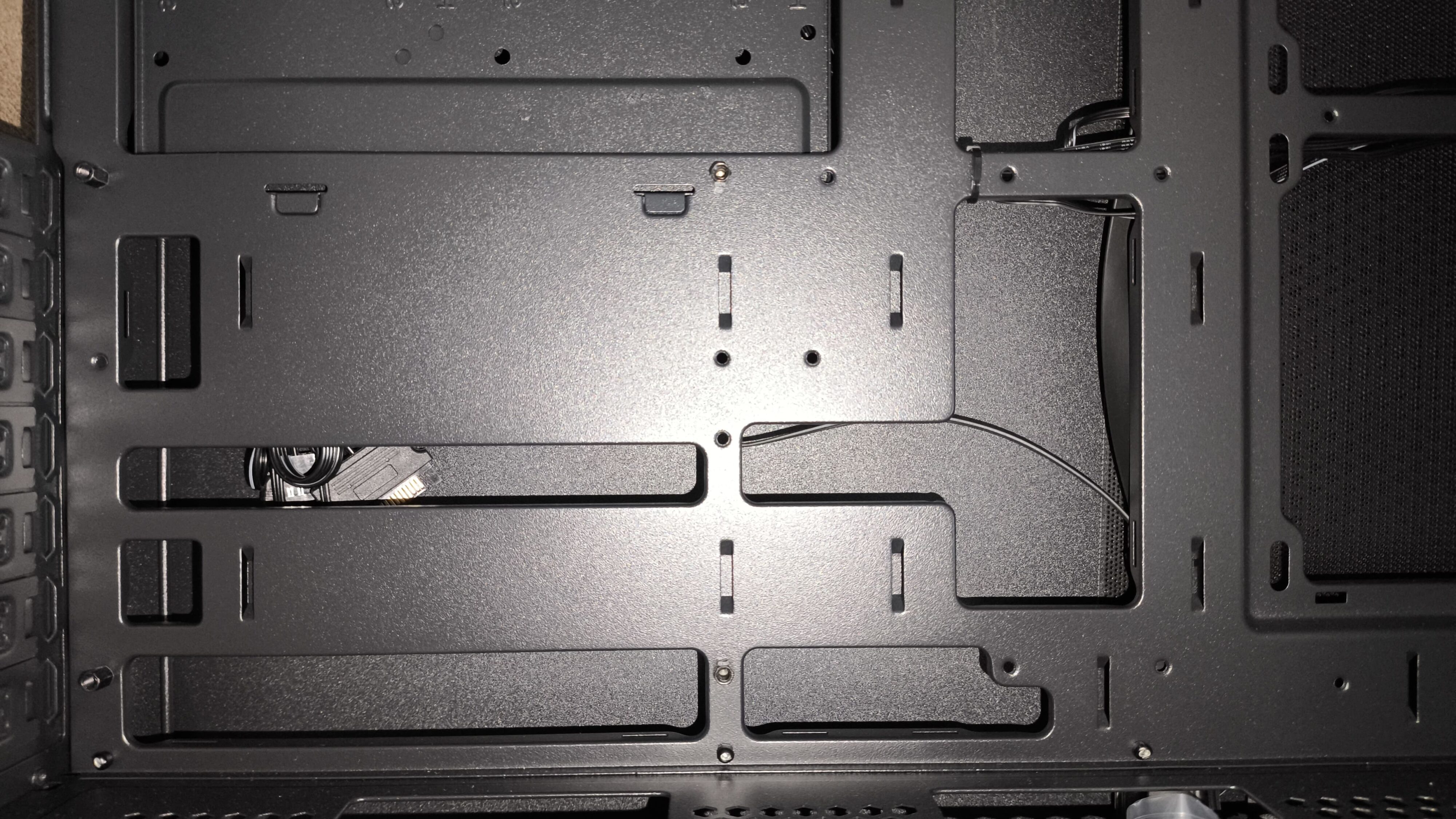

Tacka montażowa płyty głównej została wyposażona w liczne duże przepusty, które nie tylko umożliwiają estetyczne poprowadzenie przewodów na tylną stronę, ale także pozwalają na montaż płyt głównych z tylnym rozmieszczeniem złączy.
Centralnie umieszczono dużą wyciętą sekcję, która zapewnia wygodny dostęp do tylnej części płyty głównej – przydatny np. podczas wymiany chłodzenia CPU. W prezentowanym egzemplarzu otwór ten jest zakryty dużą płytą montażową z miejscami na dwa dyski 2.5 cala. Tacka montażowa została wyposażona w odpowiedni układ otworów montażowych, umożliwiających instalację płyt w niemal wszystkich popularnych formatach – od Mini-ITX, przez Micro-ATX i ATX, aż po E-ATX.

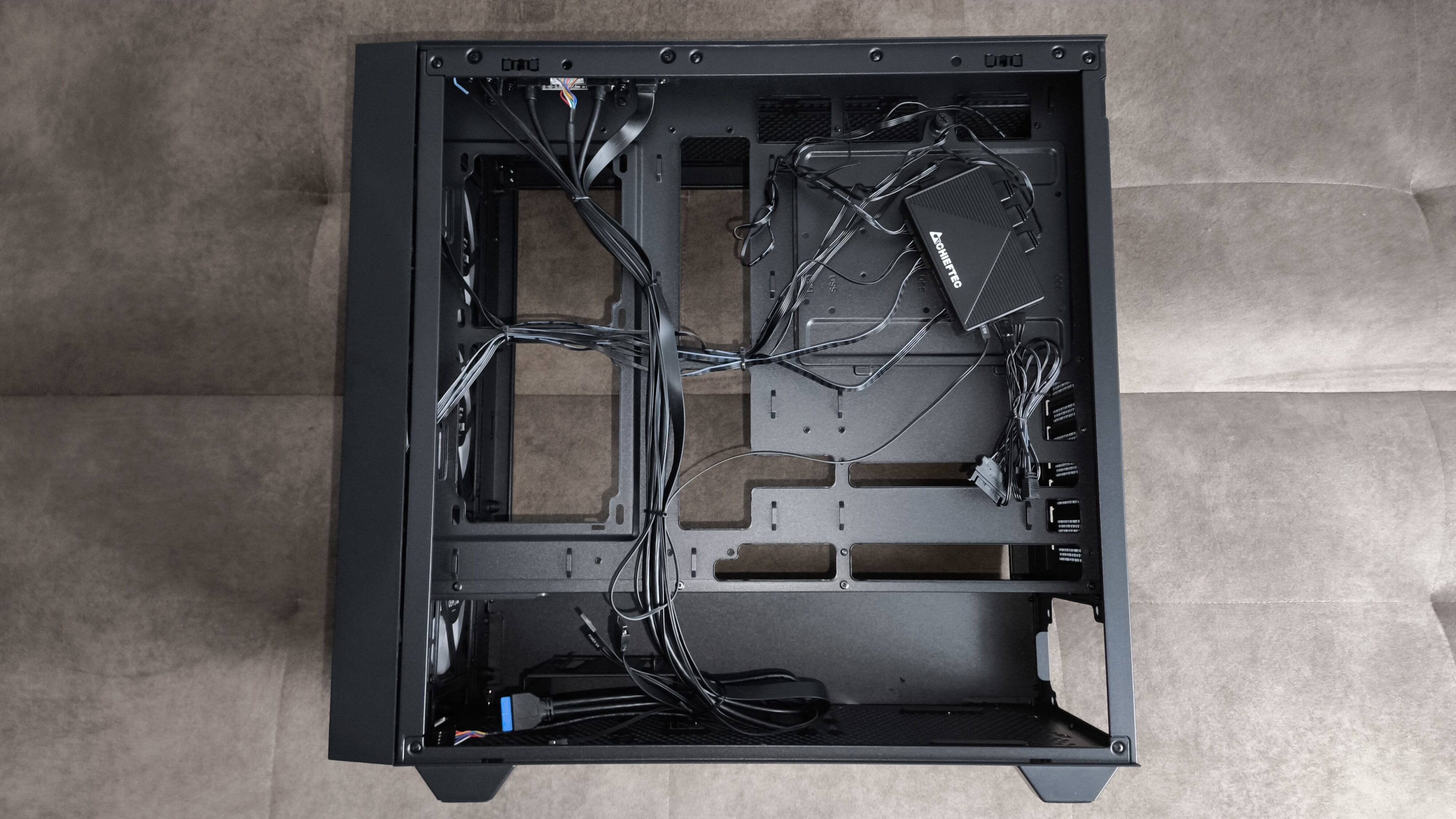

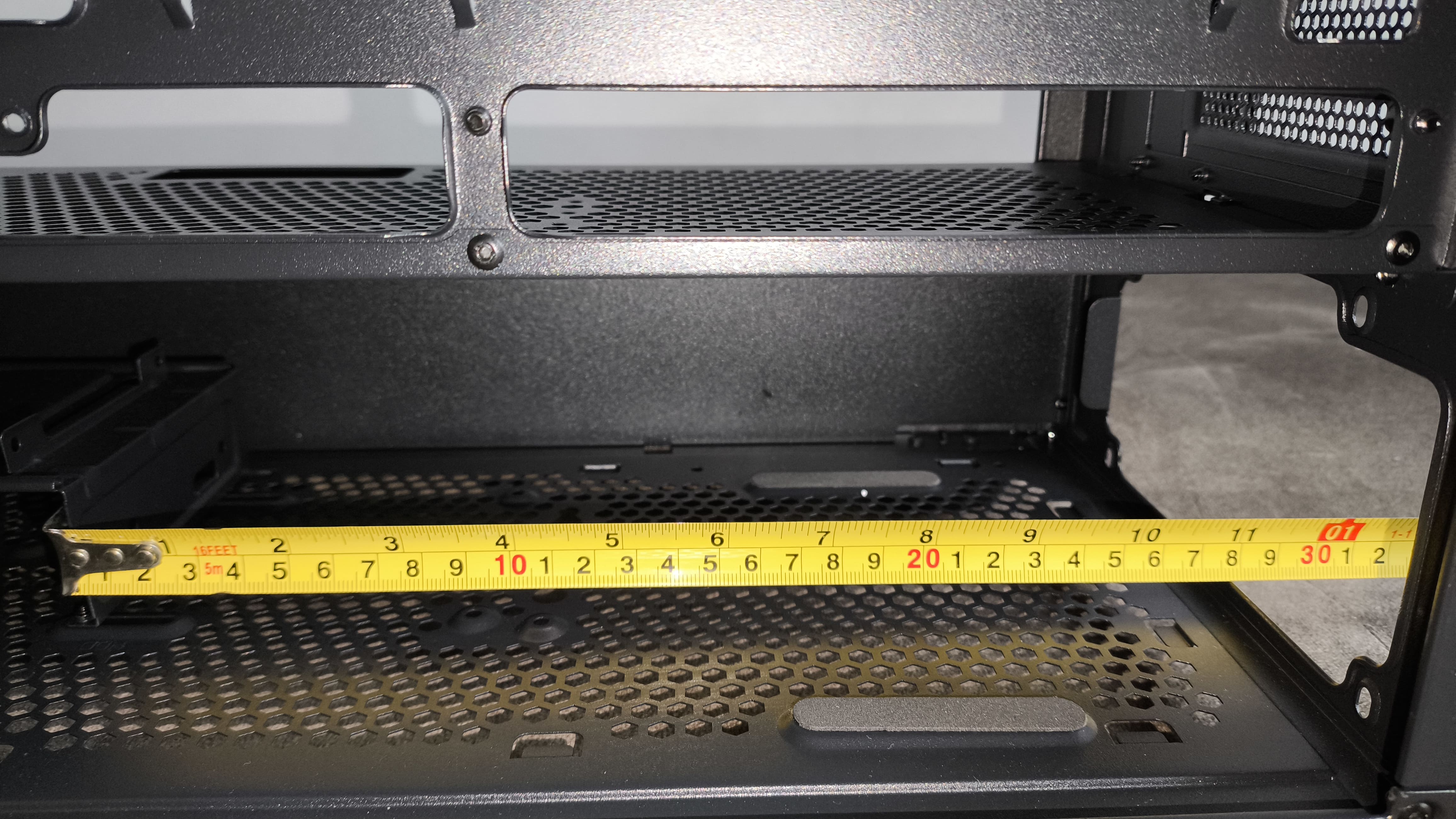

Po zdjęciu prawego panelu bocznego uzyskujemy pełny wgląd w przestrzeń serwisową obudowy Chieftec Hunter 3. Dolną część zajmuje komora zasilacza, w której przewidziano miejsce na jednostkę ATX o długości do 200 mm. Producent pozostawił sporo wolnej przestrzeni między komorą PSU a panelem frontowym, co oznacza, że użytkownik ma możliwość montażu nie tylko klasycznych dysków 3.5 cala, ale również grubych chłodnic typu AIO czy konfiguracji push/pull, bez ryzyka kolizji z innymi elementami.
Górną część prawej strony wnętrza uzupełniają dwa miejsca montażowe dla wentylatorów 120 mm. Sama tacka płyty głównej została zaprojektowana bardzo nowocześnie – oferuje liczne, duże przelotki, umożliwiające nie tylko łatwe poprowadzenie przewodów za płytę, ale również pełną kompatybilność z płytami głównymi wyposażonymi w złącza zlokalizowane na rewersie (np. ASUS BTF, MSI Project Zero, Gigabyte Stealth).

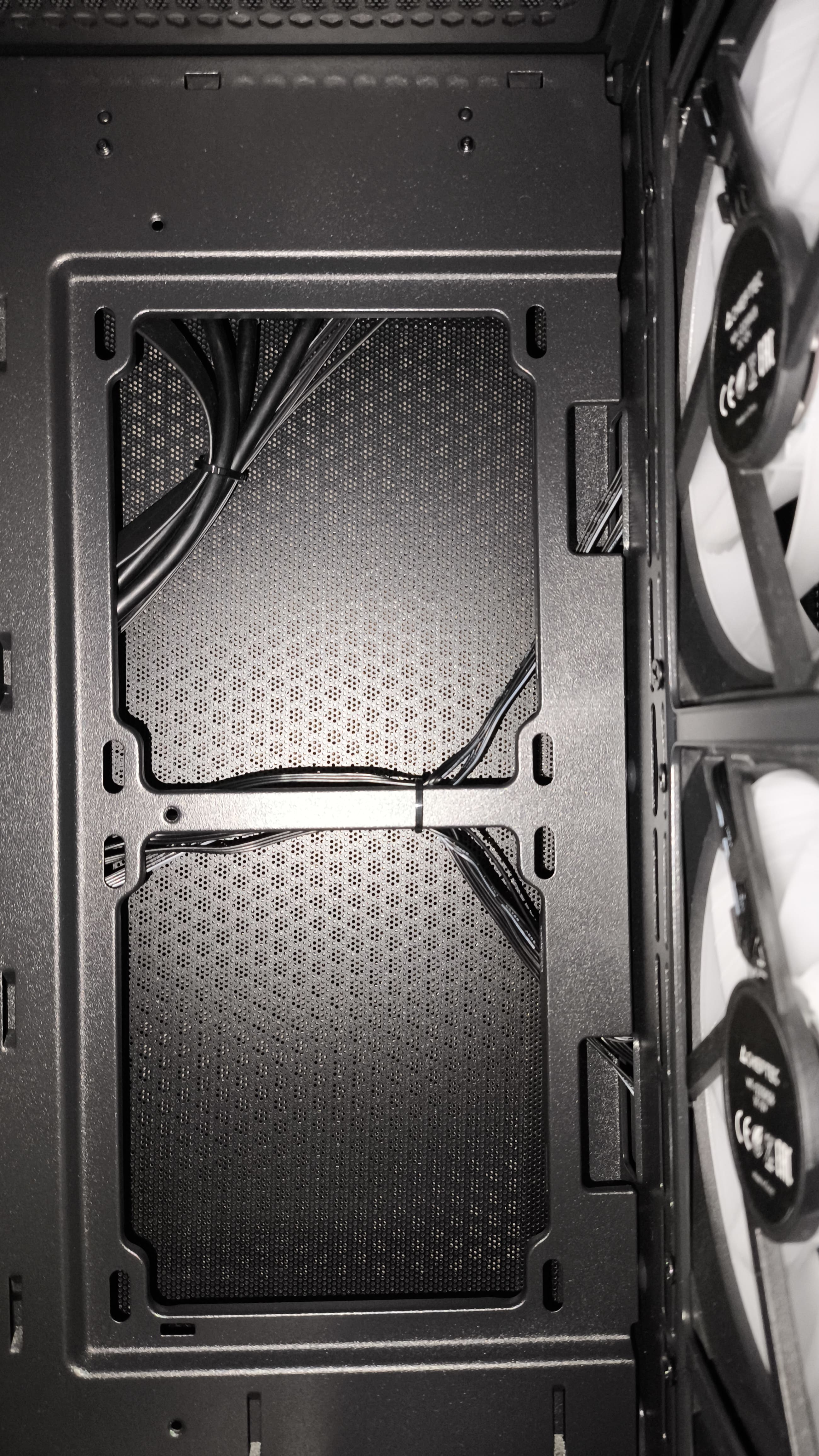

W centralnej części tacki znalazł się także szeroki otwór serwisowy, zapewniający dostęp do tylnej strony płyty głównej – co znacząco ułatwia wymianę lub montaż systemów chłodzenia CPU bez konieczności demontażu całej płyty. W testowanej konfiguracji otwór ten został przykryty dodatkową stalową płytką montażową, na której umieszczono dwa stanowiska do instalacji dysków 2.5 cala.

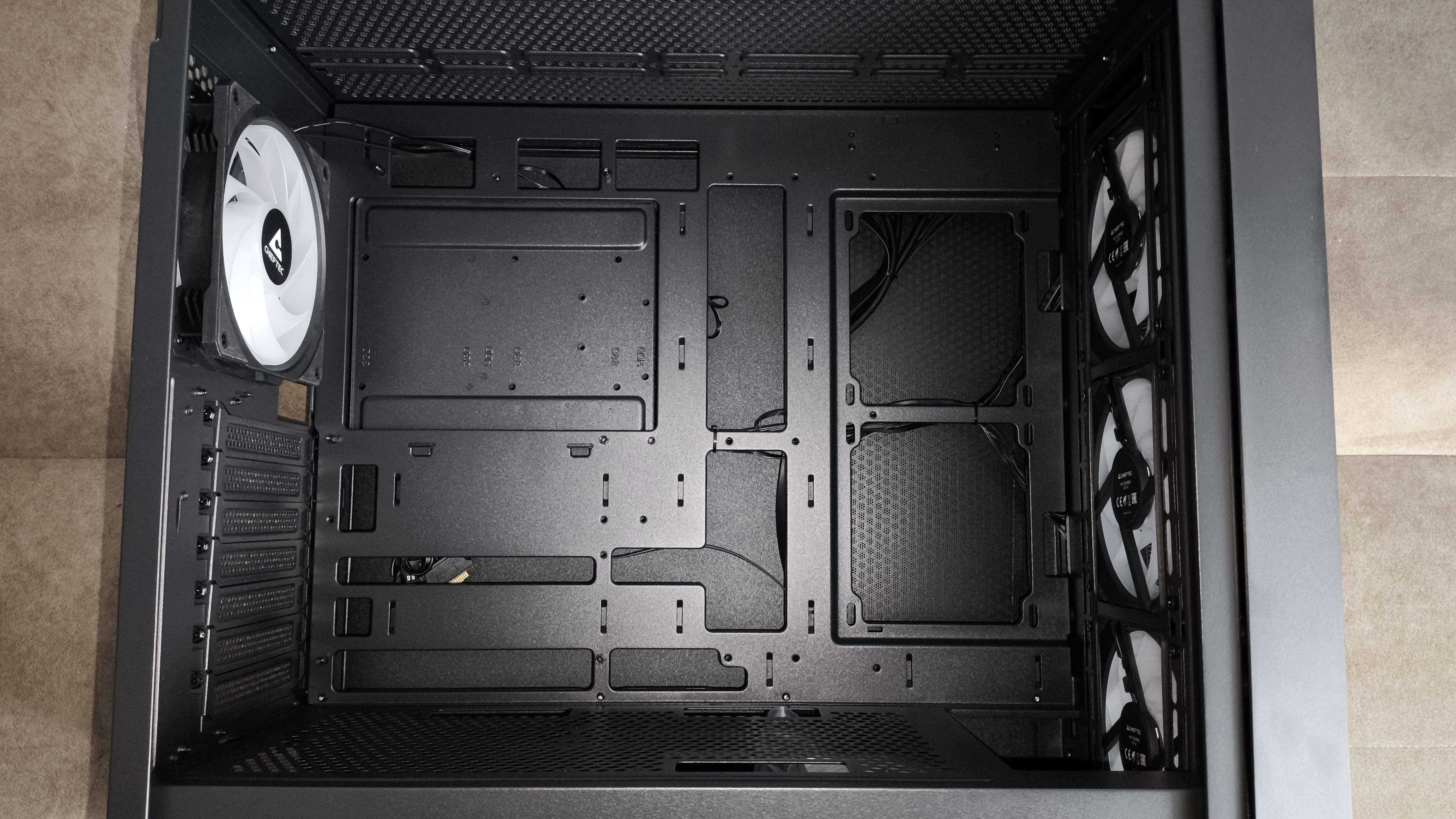

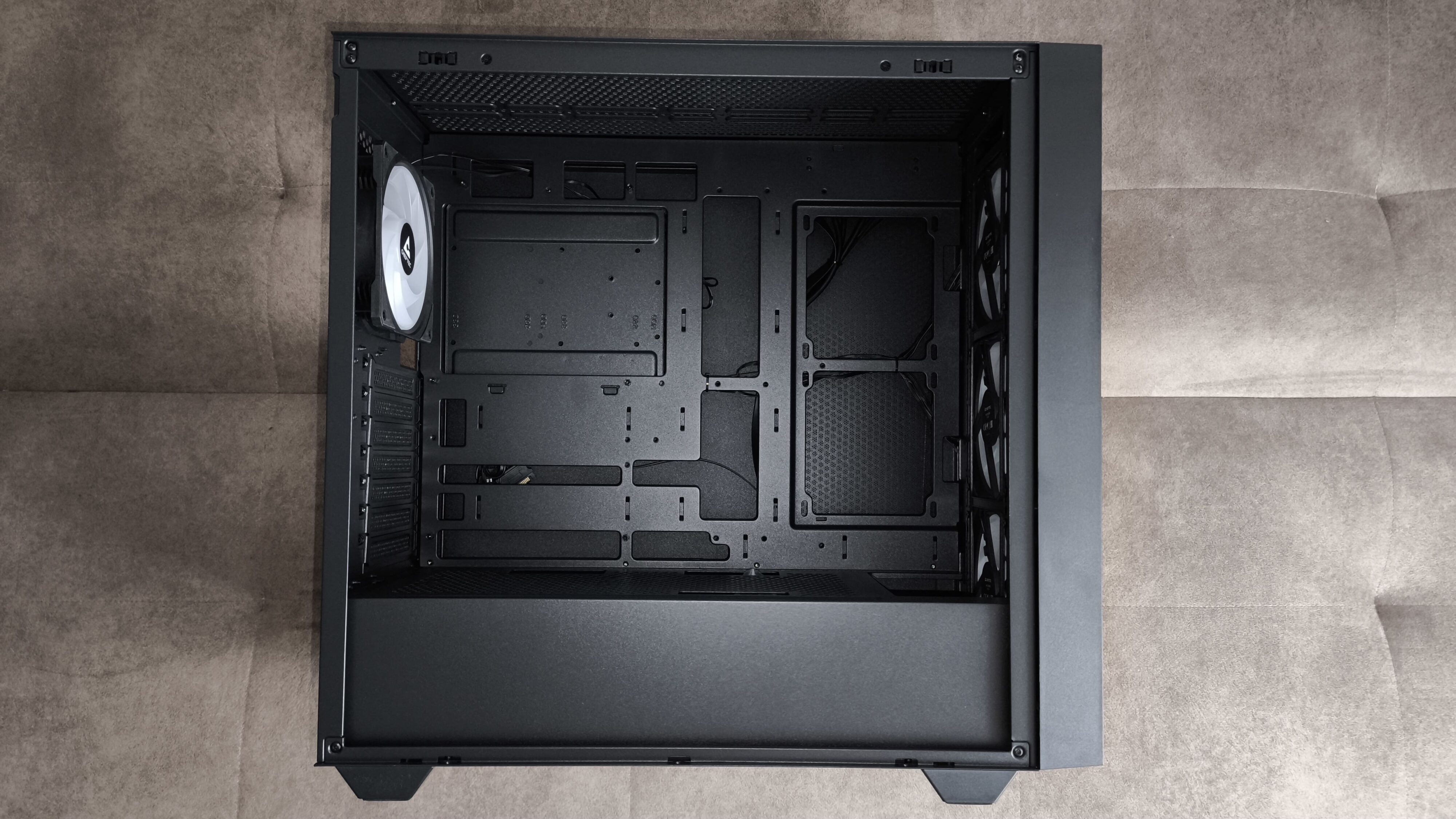

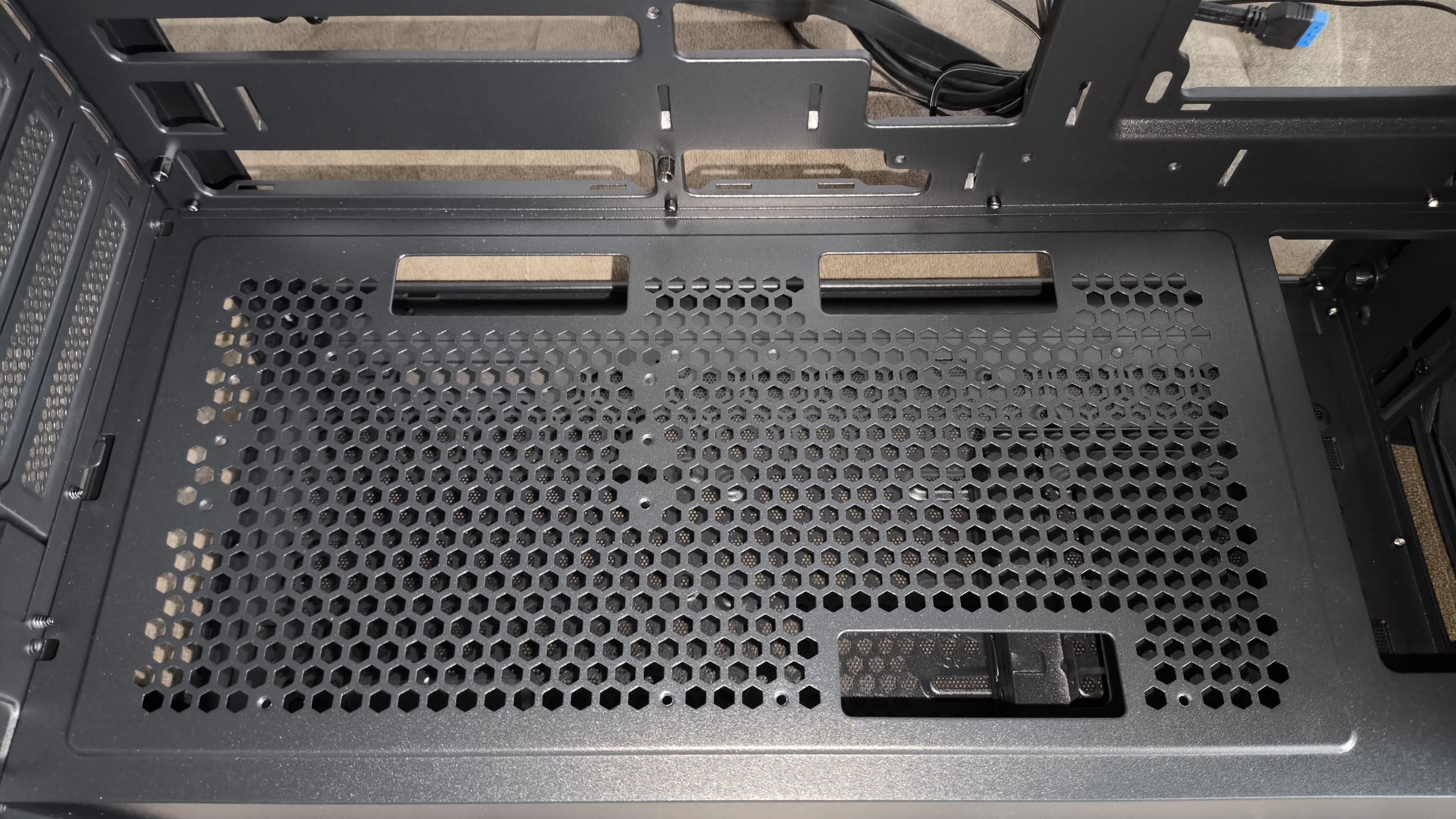

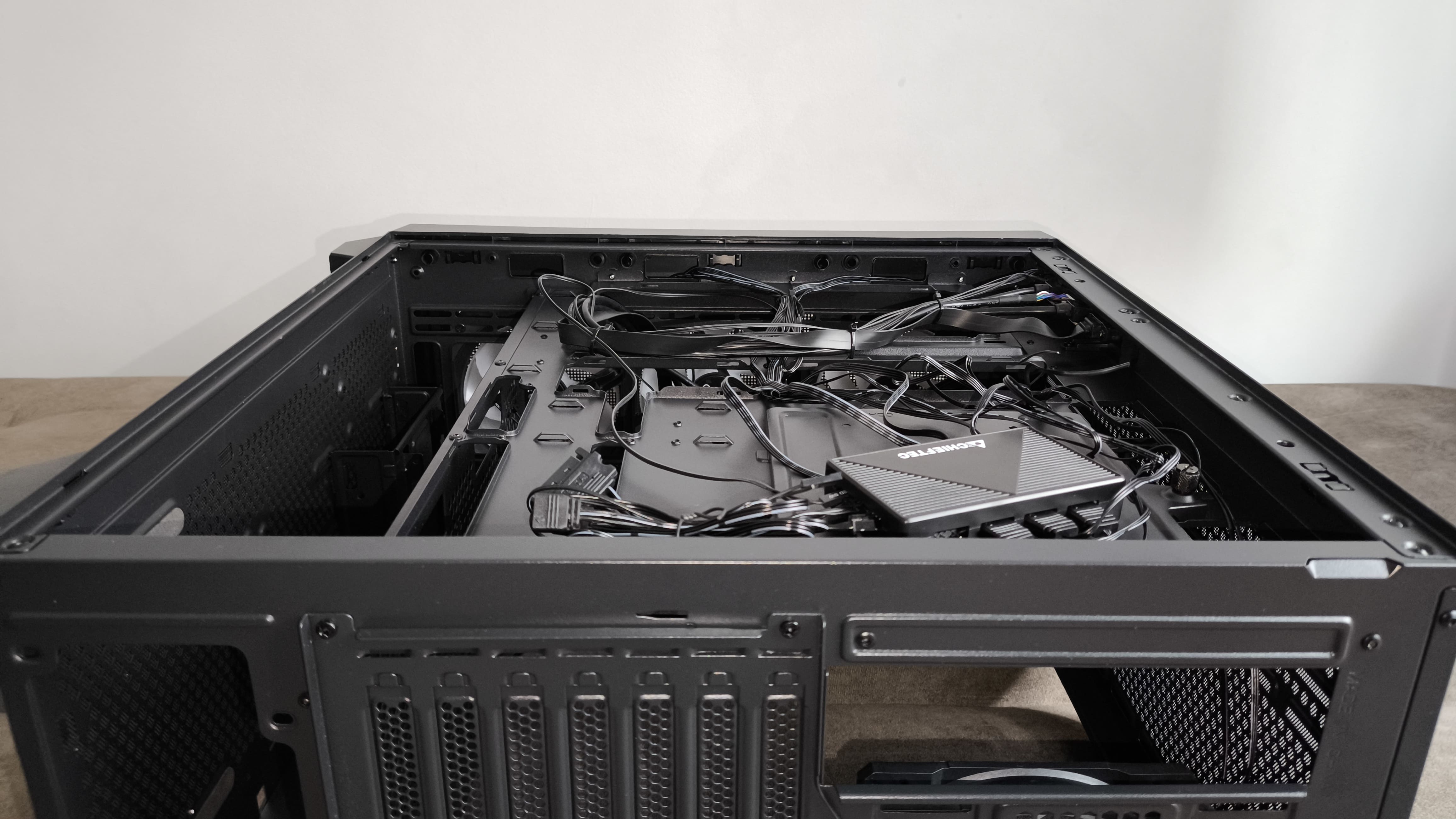

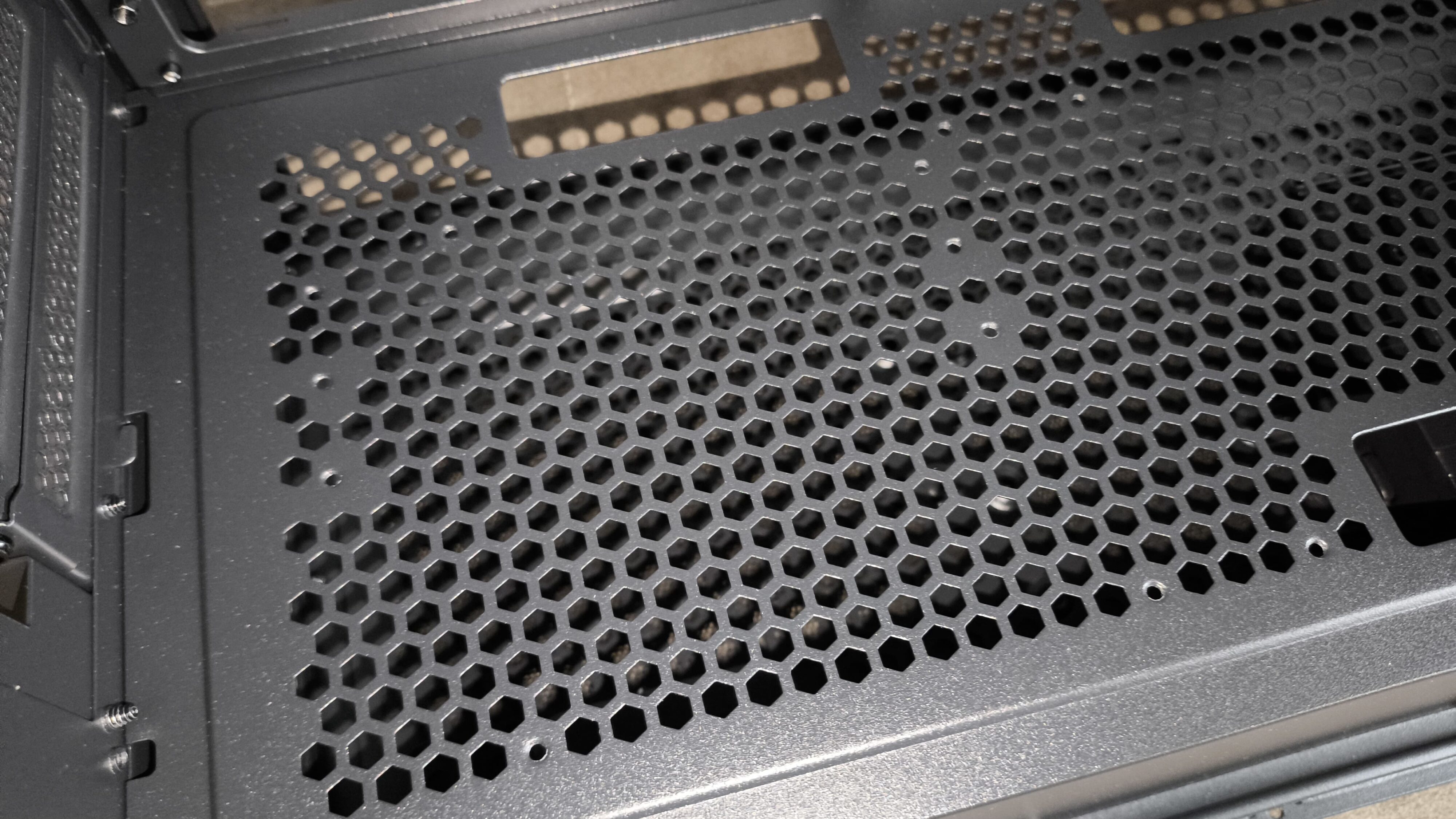

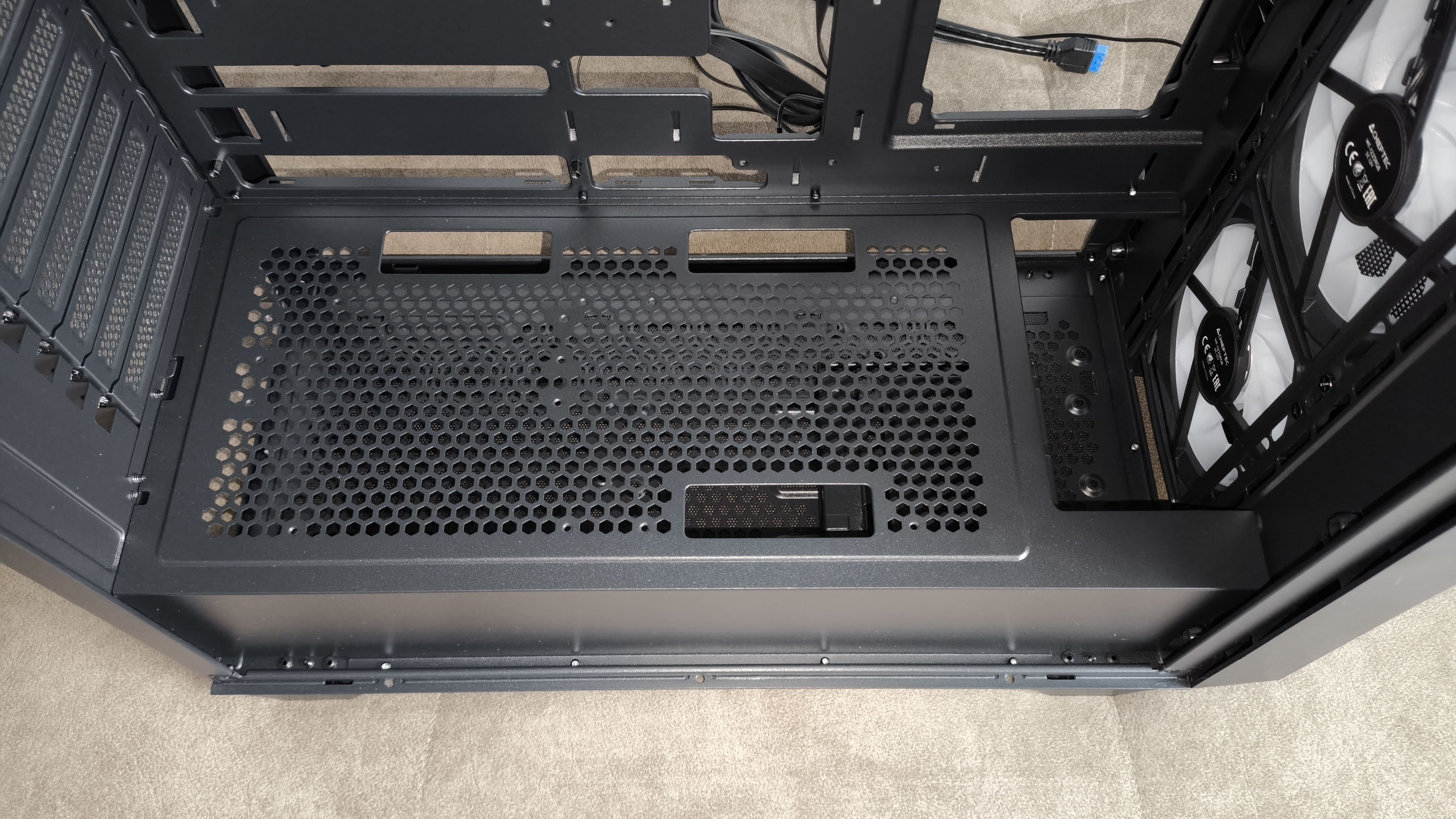

Po zdjęciu lewego panelu z hartowanego szkła naszym oczom ukazuje się główna komora konstrukcji. Dolna część wnętrza została osłonięta piwnicą, która pozwala ukryć większość okablowania, zapewniając czystszy wygląd gotowego zestawu. Na górnej powierzchni tej osłony umieszczono dodatkowe otwory wentylacyjne, a producent przewidział także możliwość zamontowania do dwóch dodatkowych wentylatorów w rozmiarze 120 mm.

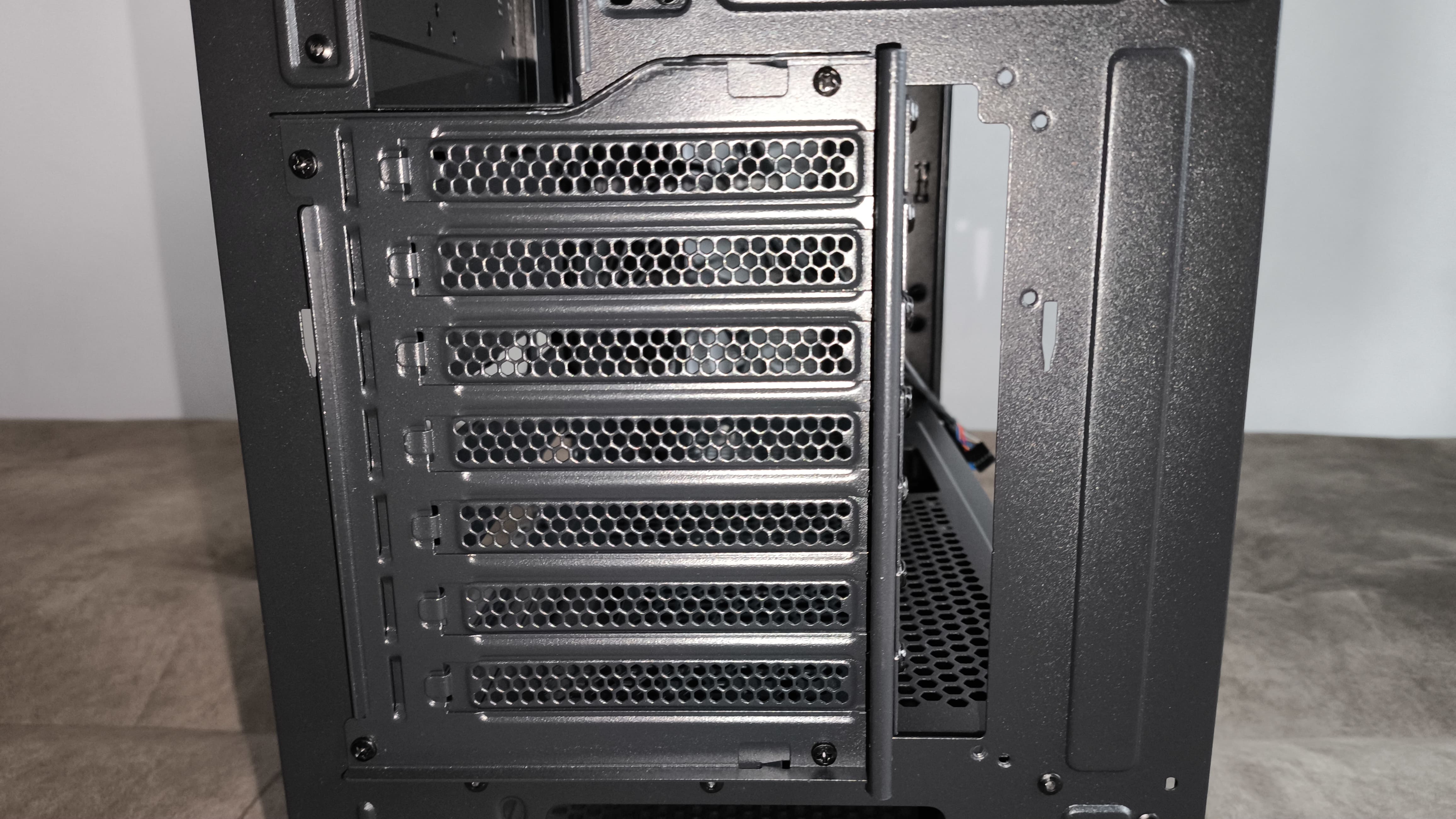

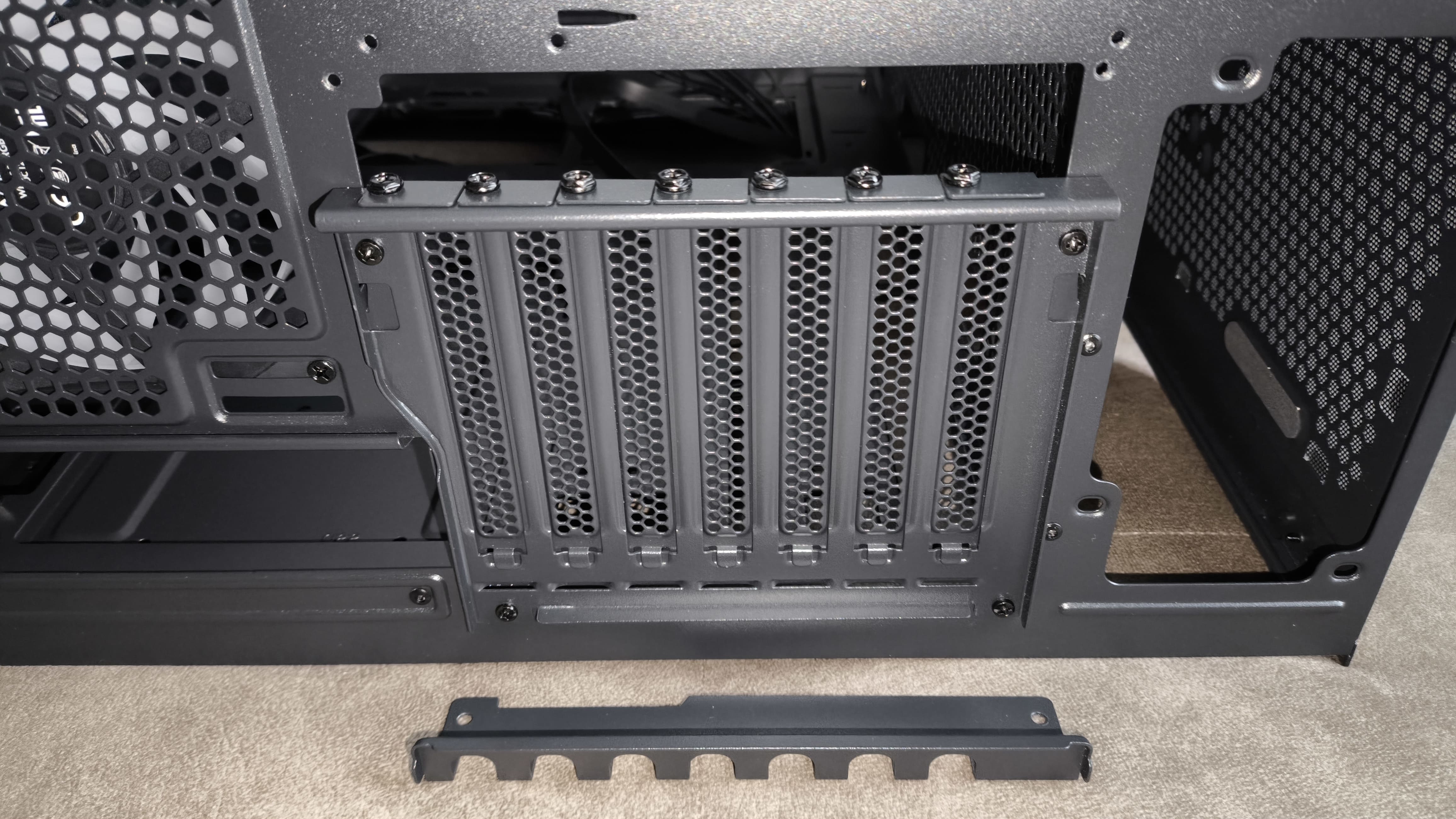

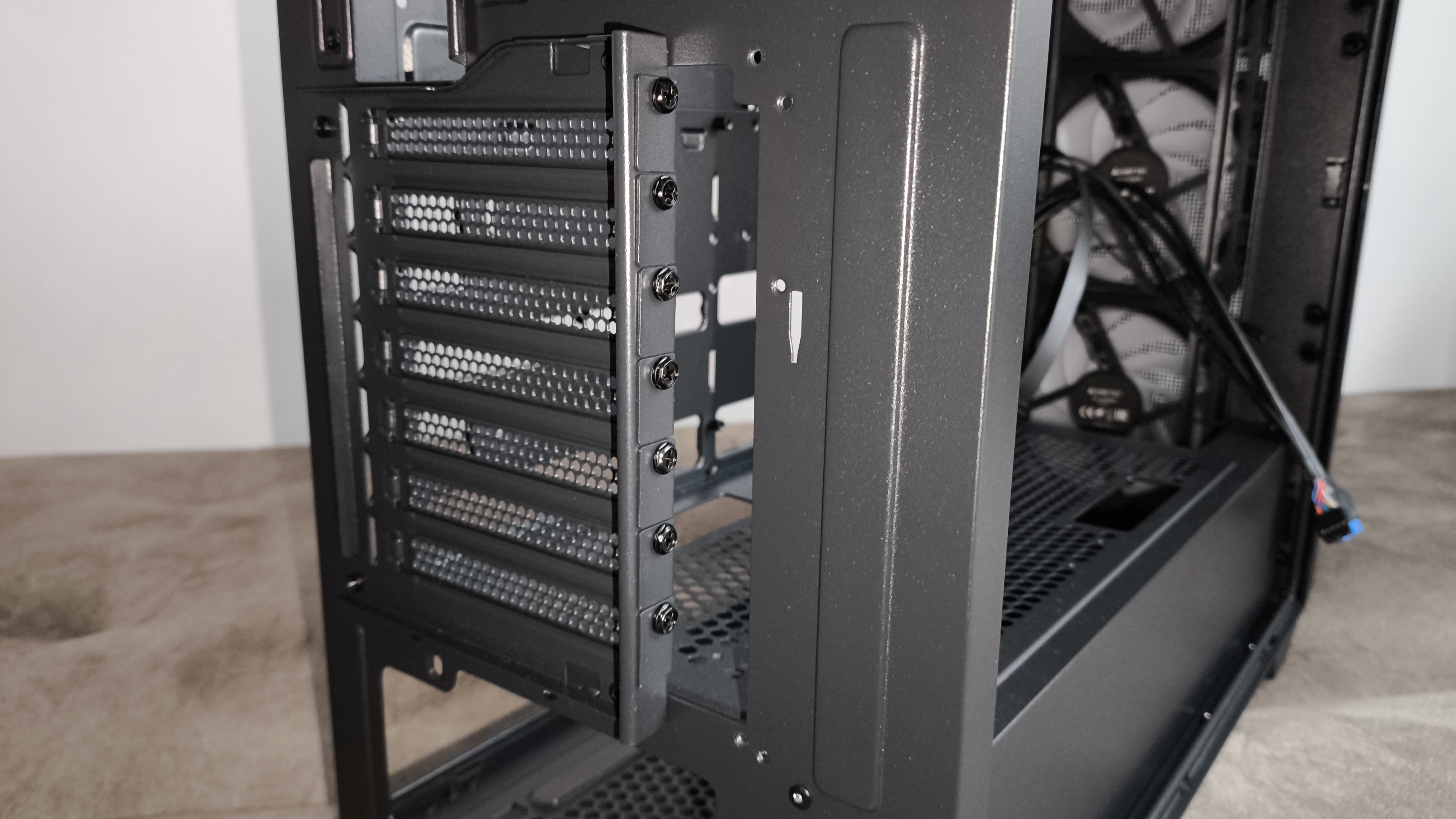

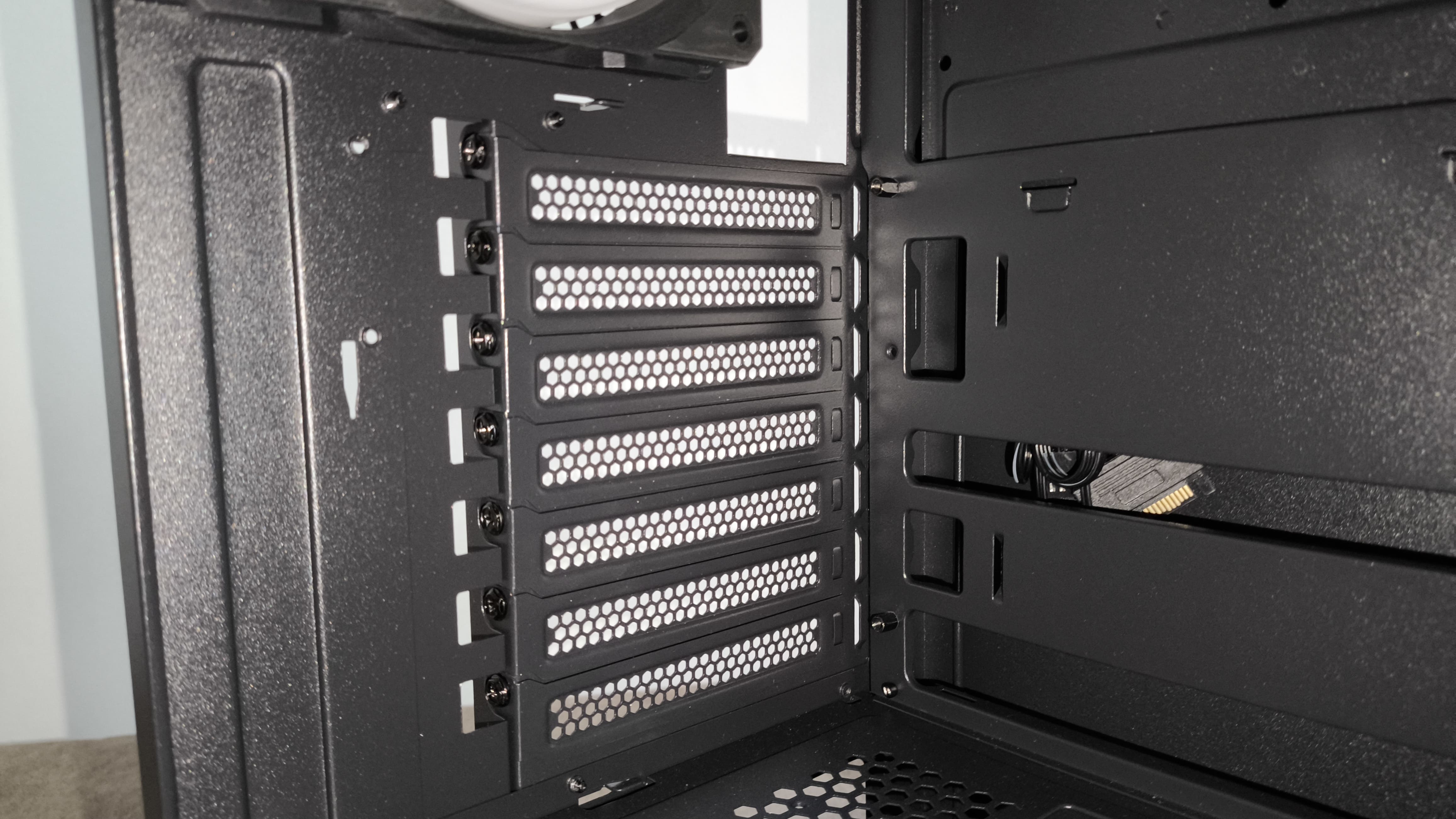

W tylnej części komory znajdziemy siedem poziomych śledzi na karty rozszerzeń, obok których zamontowano 120-milimetrowy wentylator oraz wycięcie na panel I/O płyty głównej.
Po prawej stronie widoczny jest zestaw fabrycznie zamontowanych wentylatorów, a w obrębie dolnej osłony przewidziano wystarczającą ilość miejsca, by bez problemu zmieścić nawet grubsze chłodnice w układzie chłodzenia cieczą.
Jeśli chodzi o nośniki danych, to użytkownik ma do dyspozycji miejsca na montaż do dwóch dysków 2.5 cala oraz dwóch 3.5 cala. Nośnik 3.5 cala można zamontować bezpośrednio w specjalnym stelażu, a drugi wymaga osobnej, wyjmowanej szyny. Z kolei zatoki na dyski 2.5 cala znajdują się po przeciwnej stronie osłony do zarządzania kablami, co pozwala na schludne i wygodne prowadzenie okablowania. Taka przestrzeń gwarantuje komfortowy montaż nawet najbardziej wymagających podzespołów.

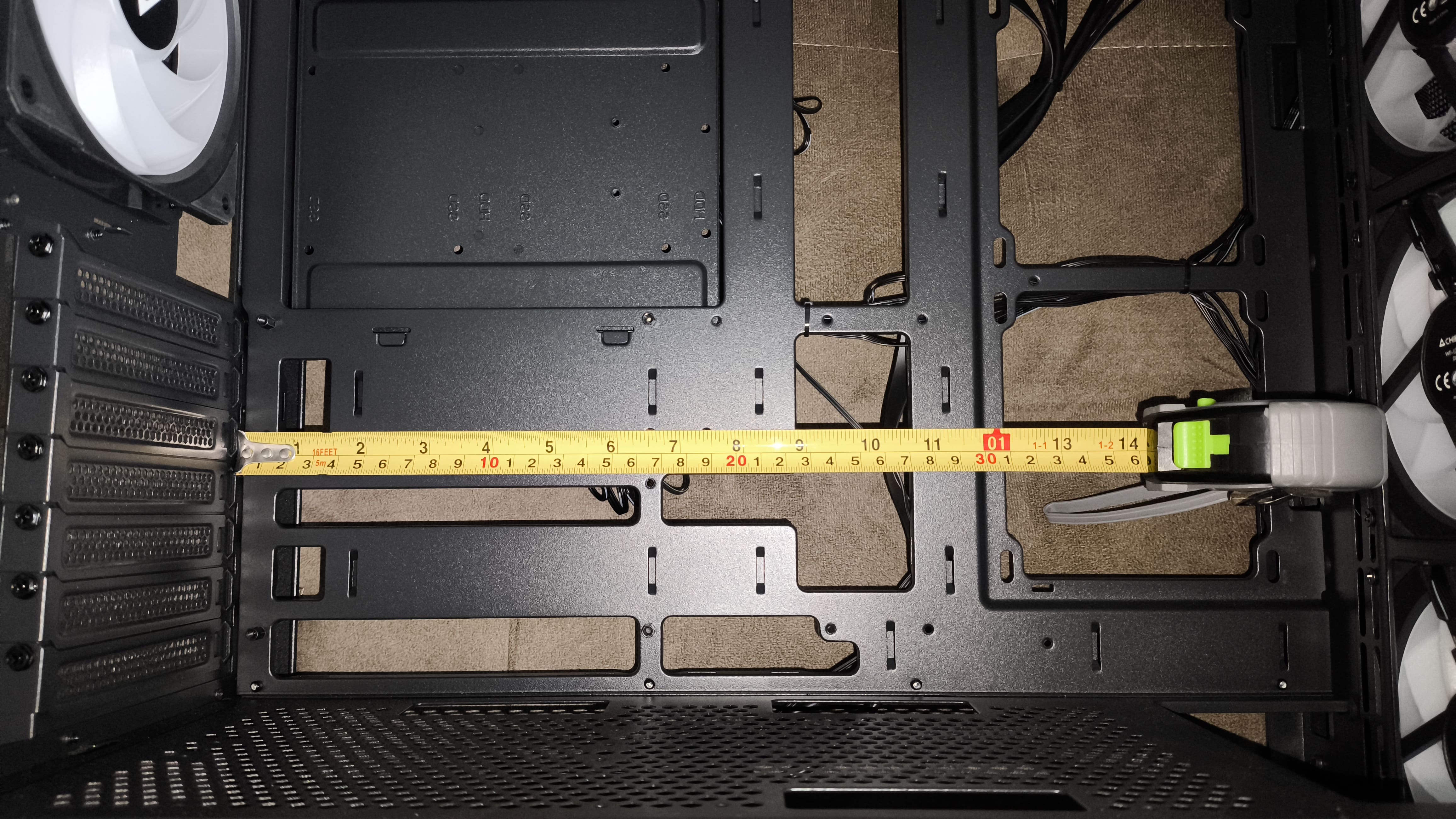

Dla chłodzenia procesora przewidziano przestrzeń na wysokie jednostki o maksymalnej wysokości do 178 mm, co pozwala na instalację większości popularnych coolerów powietrznych. Jeśli chodzi o kartę graficzną, Chieftec Hunter 3 pomieści modele o długości do 425 mm, co spokojnie obejmuje nawet najdłuższe konstrukcje dostępne w sprzedaży. Dzięki temu montaż rozbudowanych, wydajnych komponentów nie powinien stanowić problemu.
Jeśli chodzi o wsparcie dla chłodzeń AiO, to w obudowie Chieftec Hunter 3 mamy takie możliwości montażowe:
- na górze obudowy znajduje się przestrzeń pozwalająca na instalację chłodnic o długości do 360 mm, co oznacza, że bez problemu zamontujesz tam popularne chłodzenia AiO z chłodnicą 360 mm
- z przodu, pod zdejmowaną maskownicą mesh, można zamontować chłodnicę również do 360 mm (lub trzy wentylatory 120 mm), co daje dużą elastyczność w konfiguracji chłodzenia
- dodatkowo, w dolnej części wnętrza, w osłonie zasilacza, jest miejsce na montaż dwóch wentylatorów 120 mm, ale raczej nie przewidziano tam montażu chłodnicy

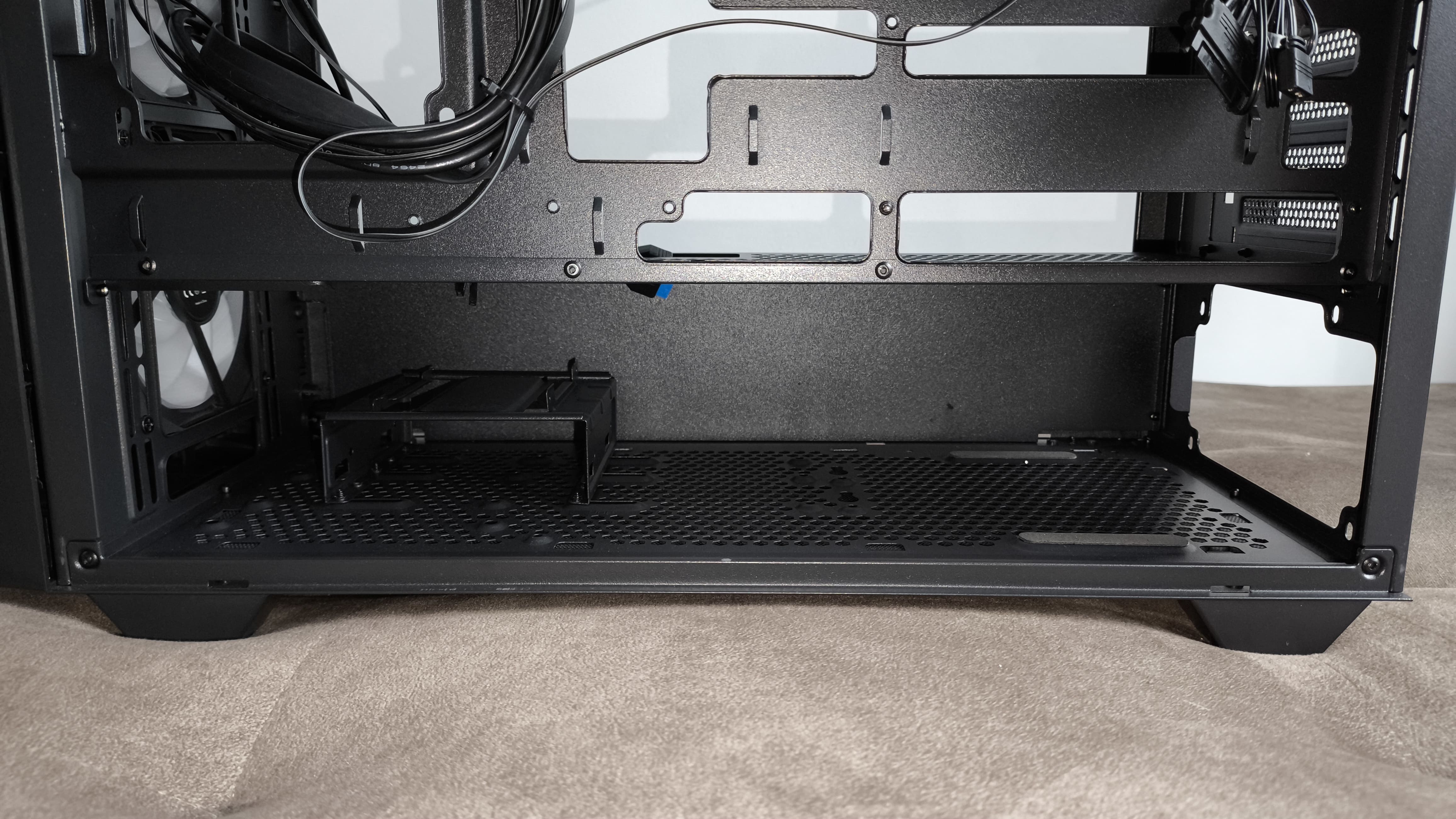

Zasilacz w modelu Chieftec Hunter 3 instalowany jest klasycznie, zajmując tylną część piwnicy – zgodnie z rozwiązaniem stosowanym w większości dwukomorowych konstrukcji. Dopływ świeżego powietrza realizowany jest przez otwór wentylacyjny umieszczony w dolnej części obudowy, zabezpieczony filtrem przeciwkurzowym. Dodatkowo producent wyposażył obudowę w gumowe podkładki, które ograniczają przenoszenie ewentualnych wibracji generowanych przez zasilacz. Jest to rozwiązanie typowo budżetowe, nic ponadto. Niemniej w tym przedziale cenowym oczywiście nie stanowi to żadnej wady.

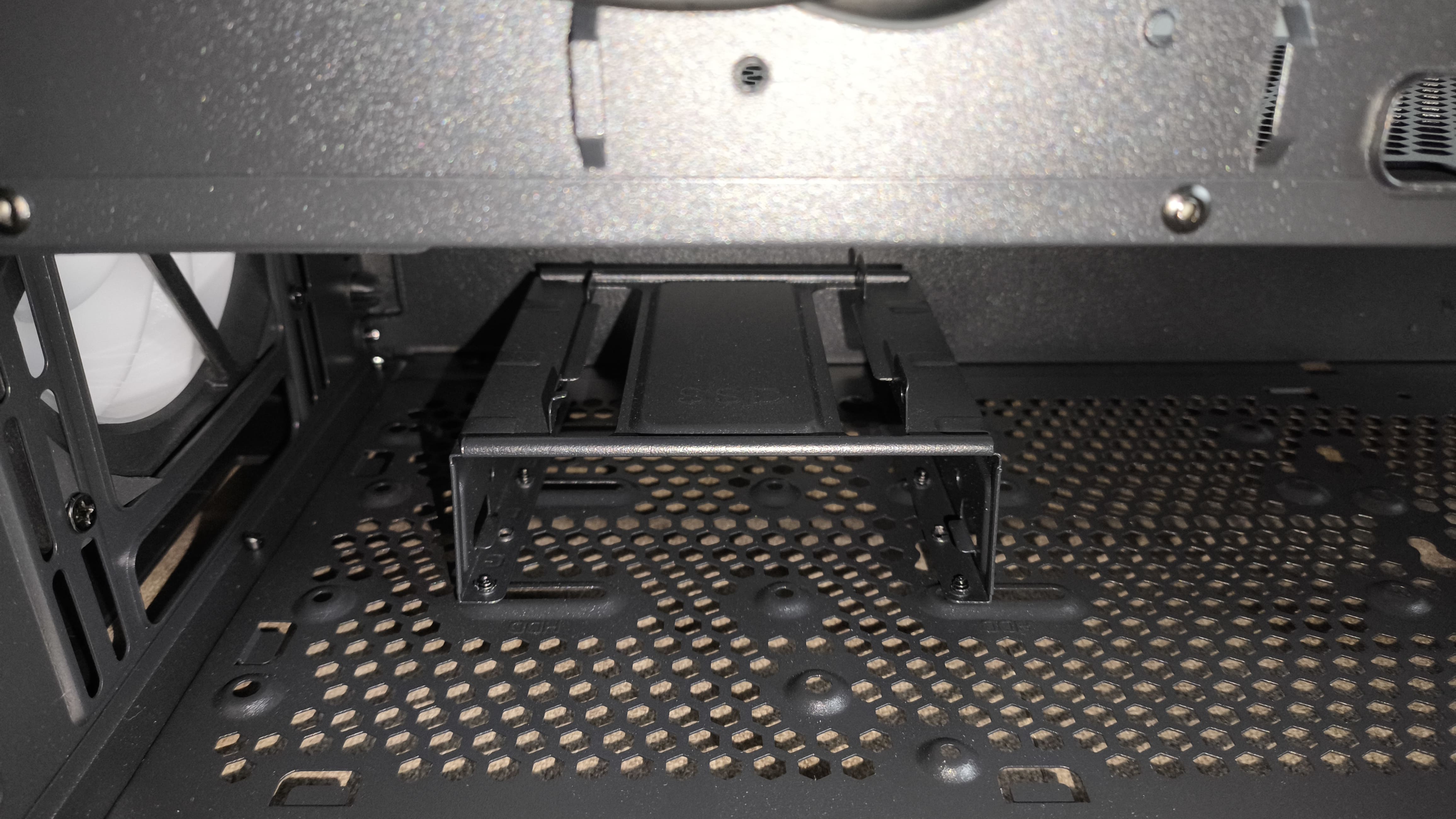

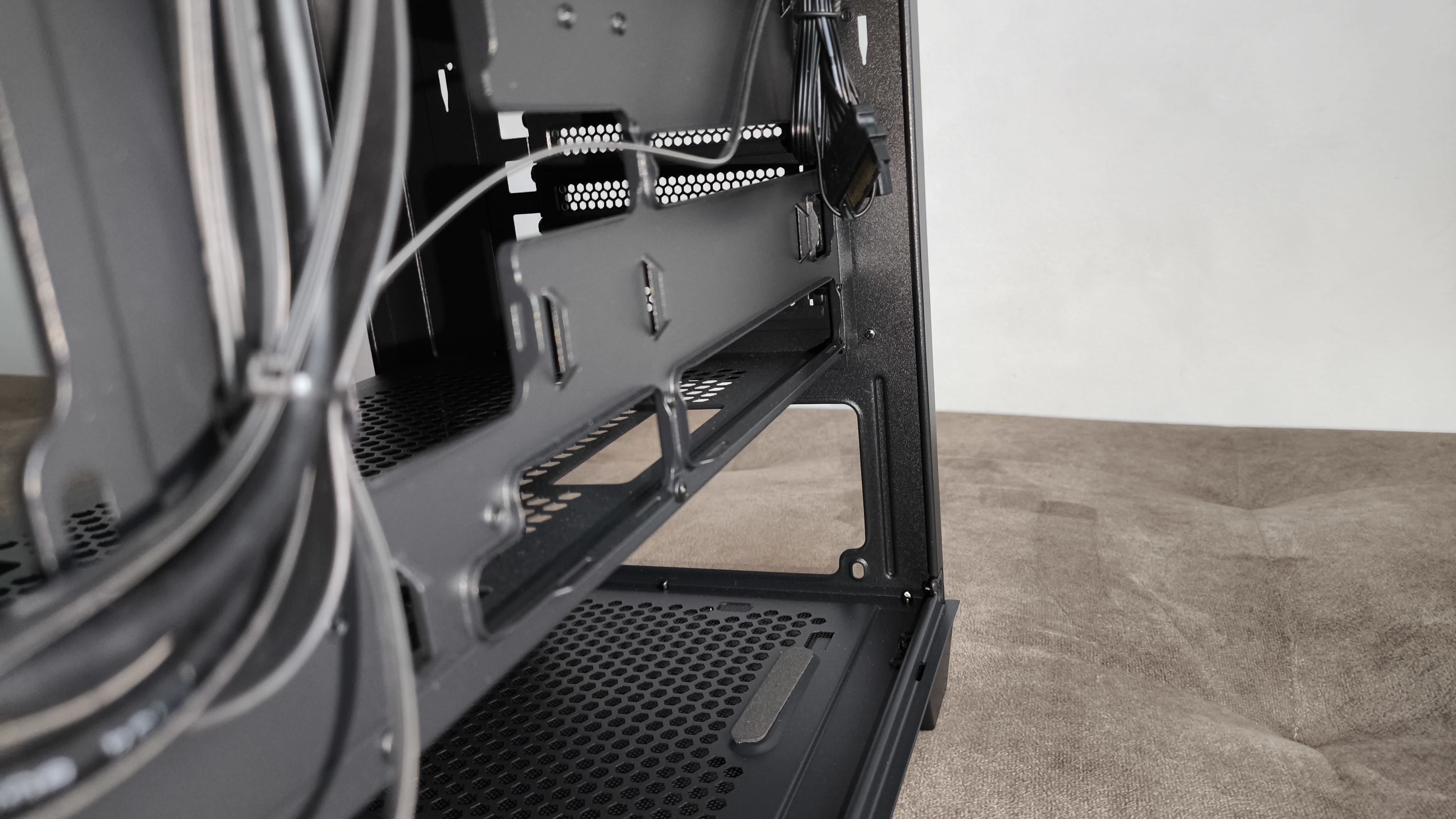

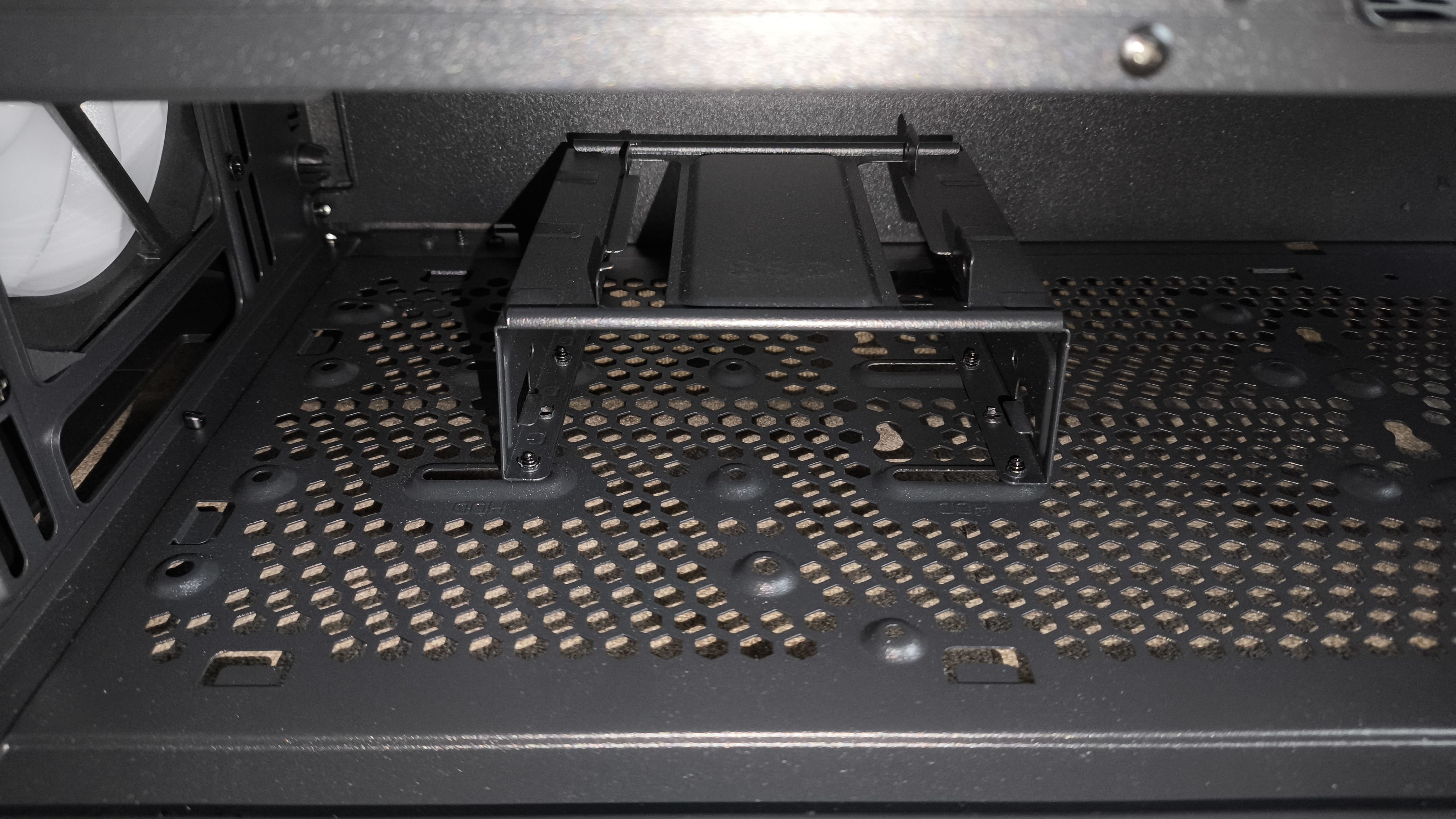

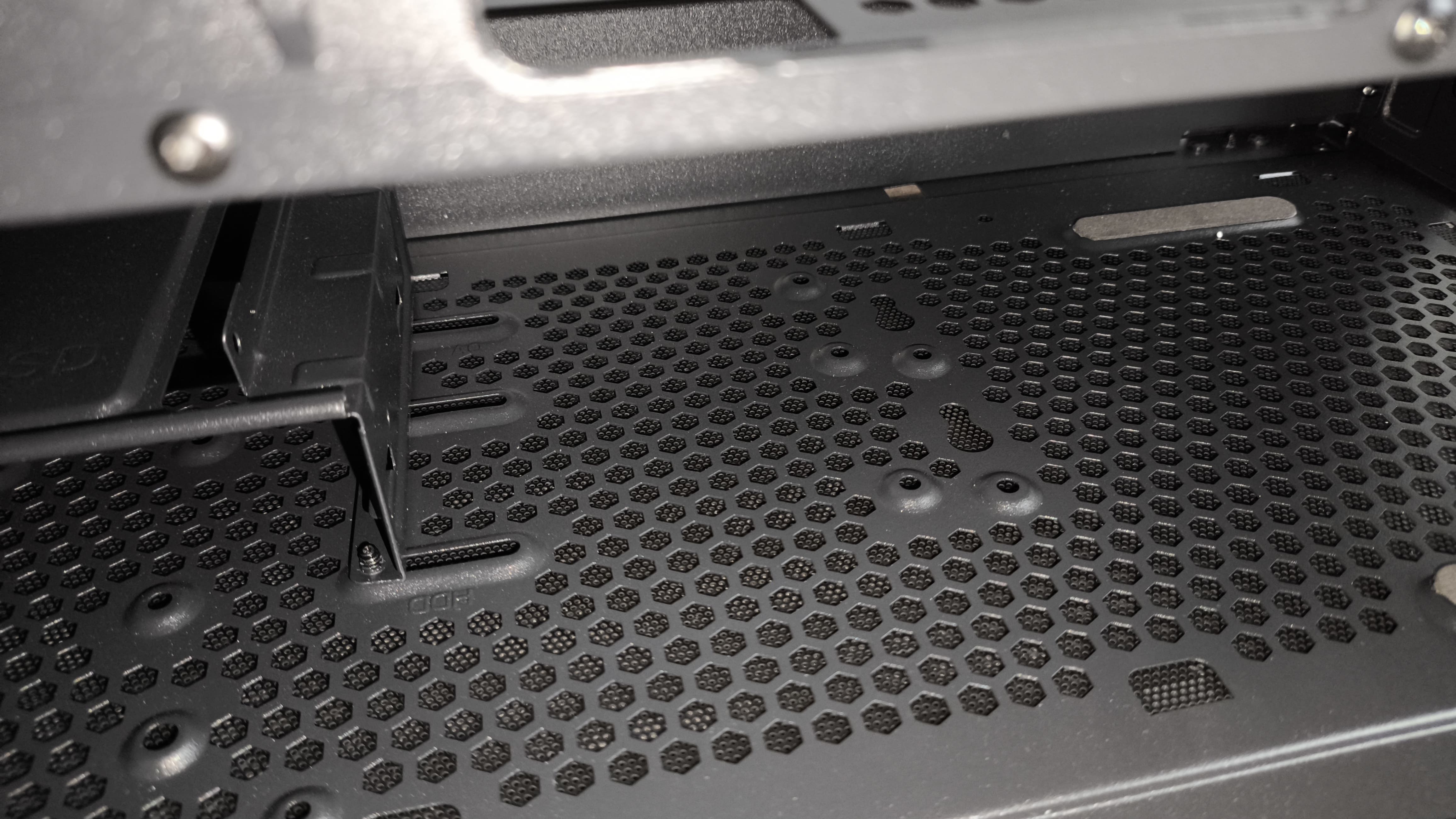

W piwnicy znalazł się również ruchomy koszyk na nośniki danych, umożliwiający montaż jednego dysku 3.5 cala oraz jednego 2.5 cala. Można go płynnie przesuwać w zakresie około 3 cm lub całkowicie zdemontować, w zależności od potrzeb użytkownika. Nawet w fabrycznym położeniu koszyk nie koliduje z radiatorem chłodzenia AiO zamontowanym na froncie. System mocowania jest jednak dość prosty – pozbawiony zarówno podkładek antywibracyjnych, jak i wysuwanych sanek, co oznacza, że montaż odbywa się w najbardziej podstawowej formie.
okablowanie

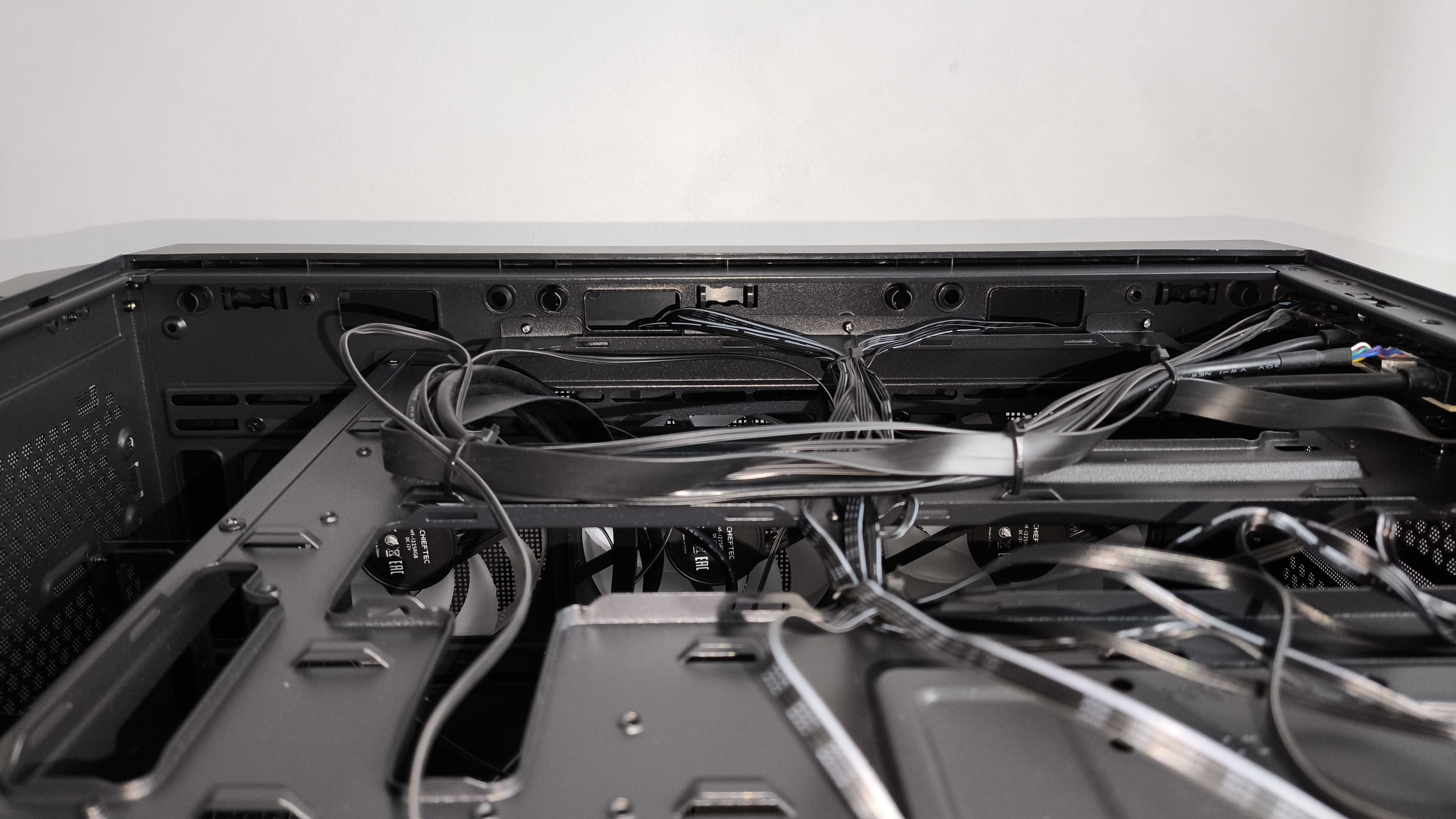

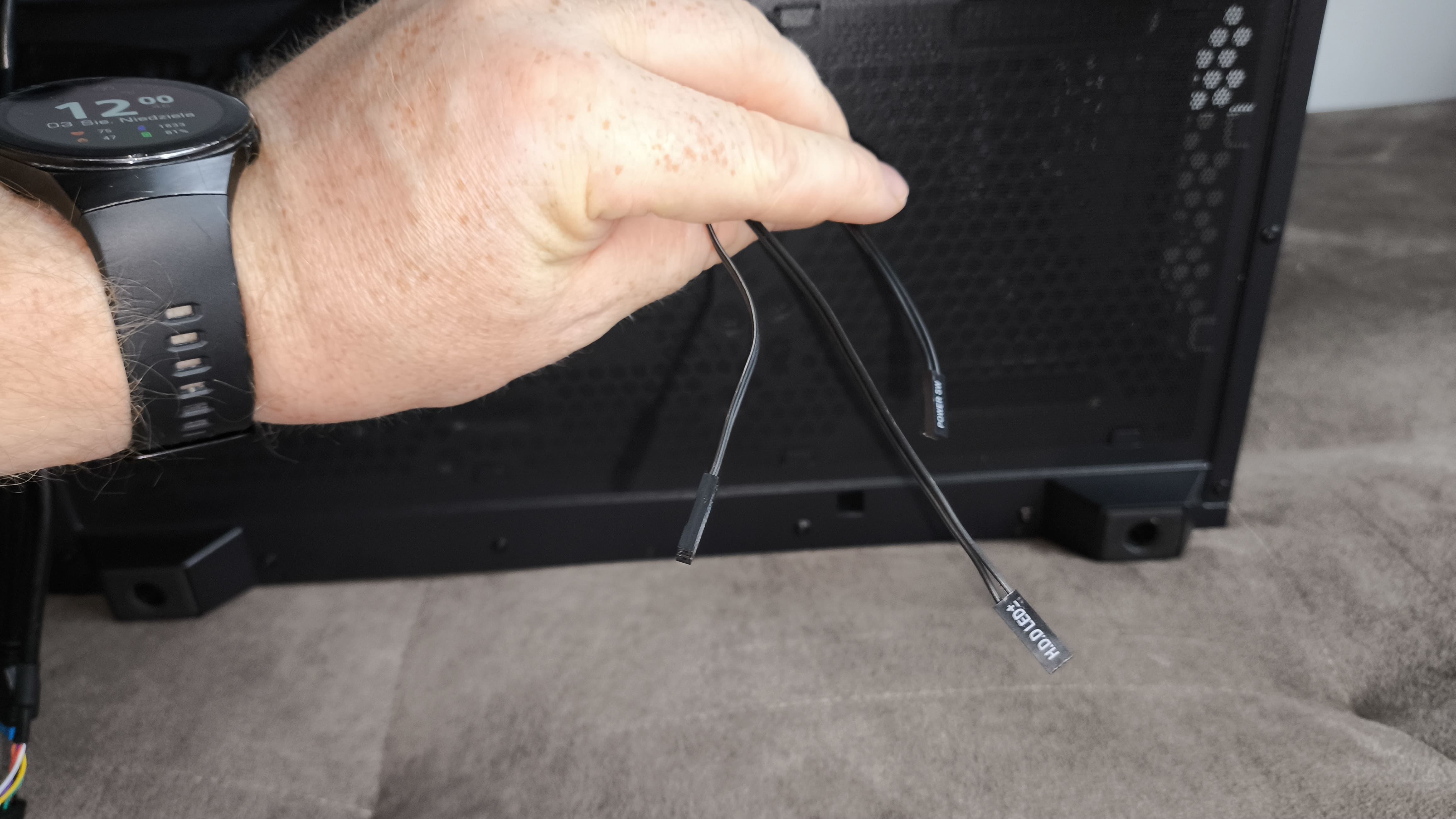

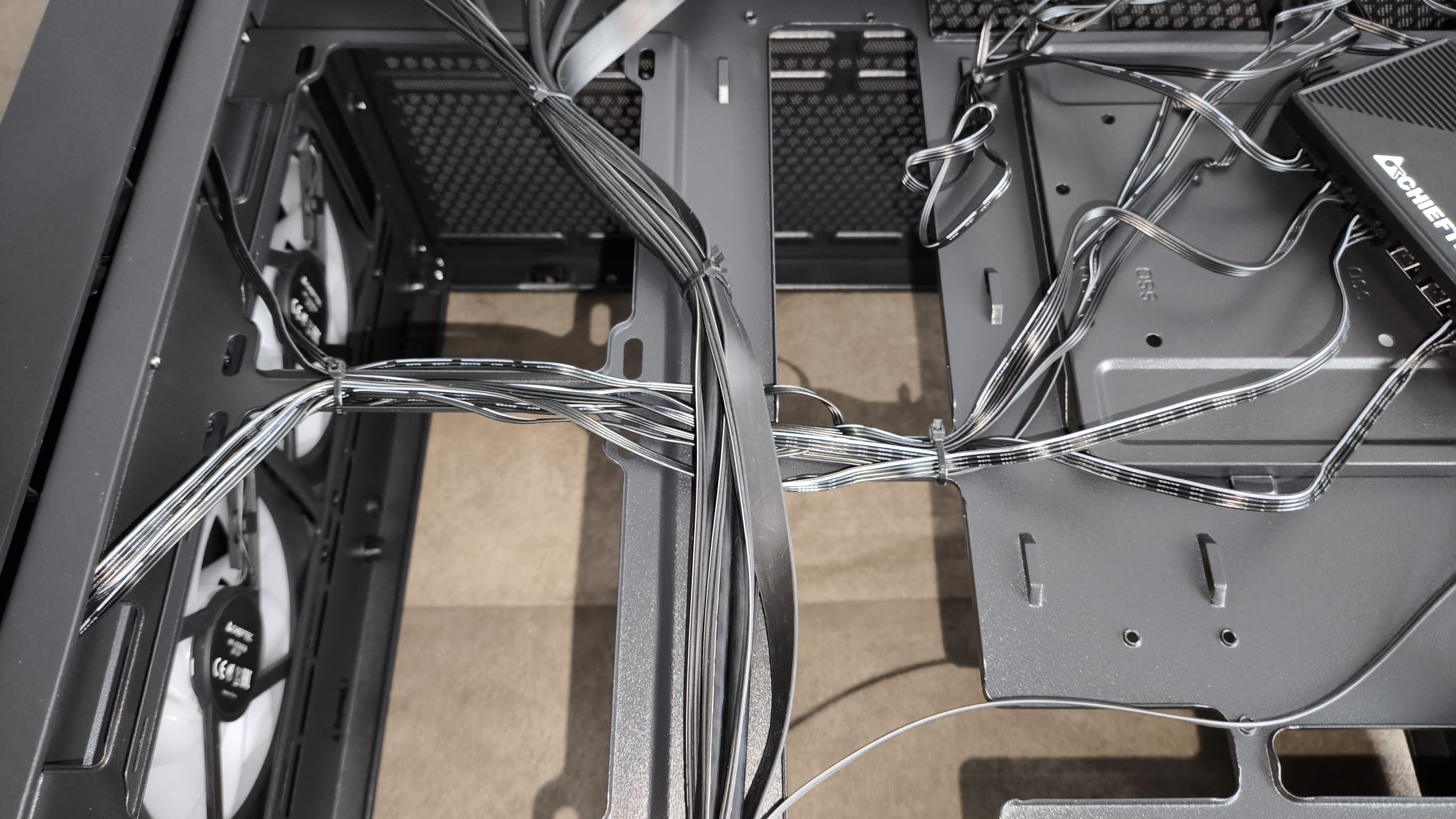

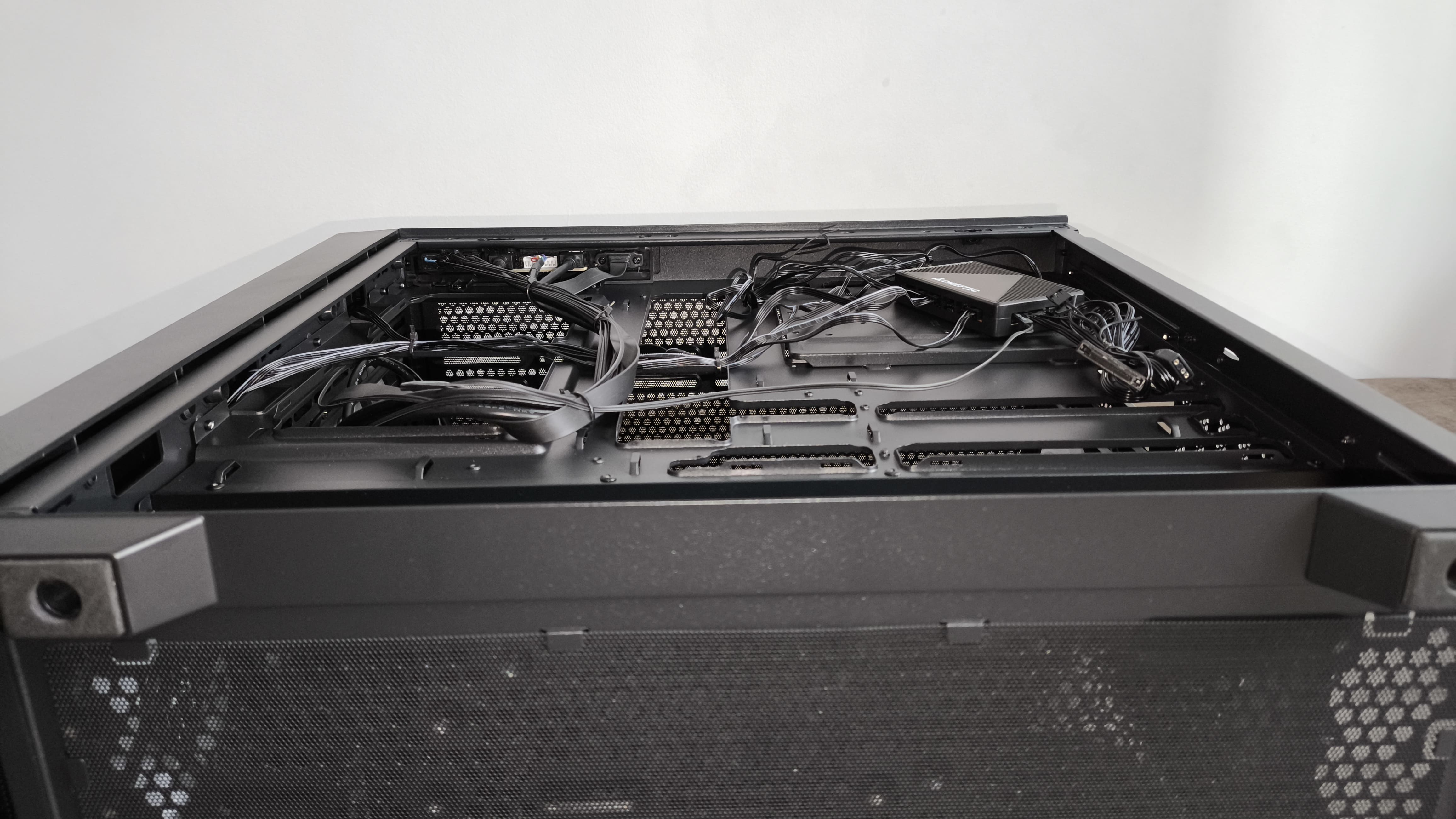

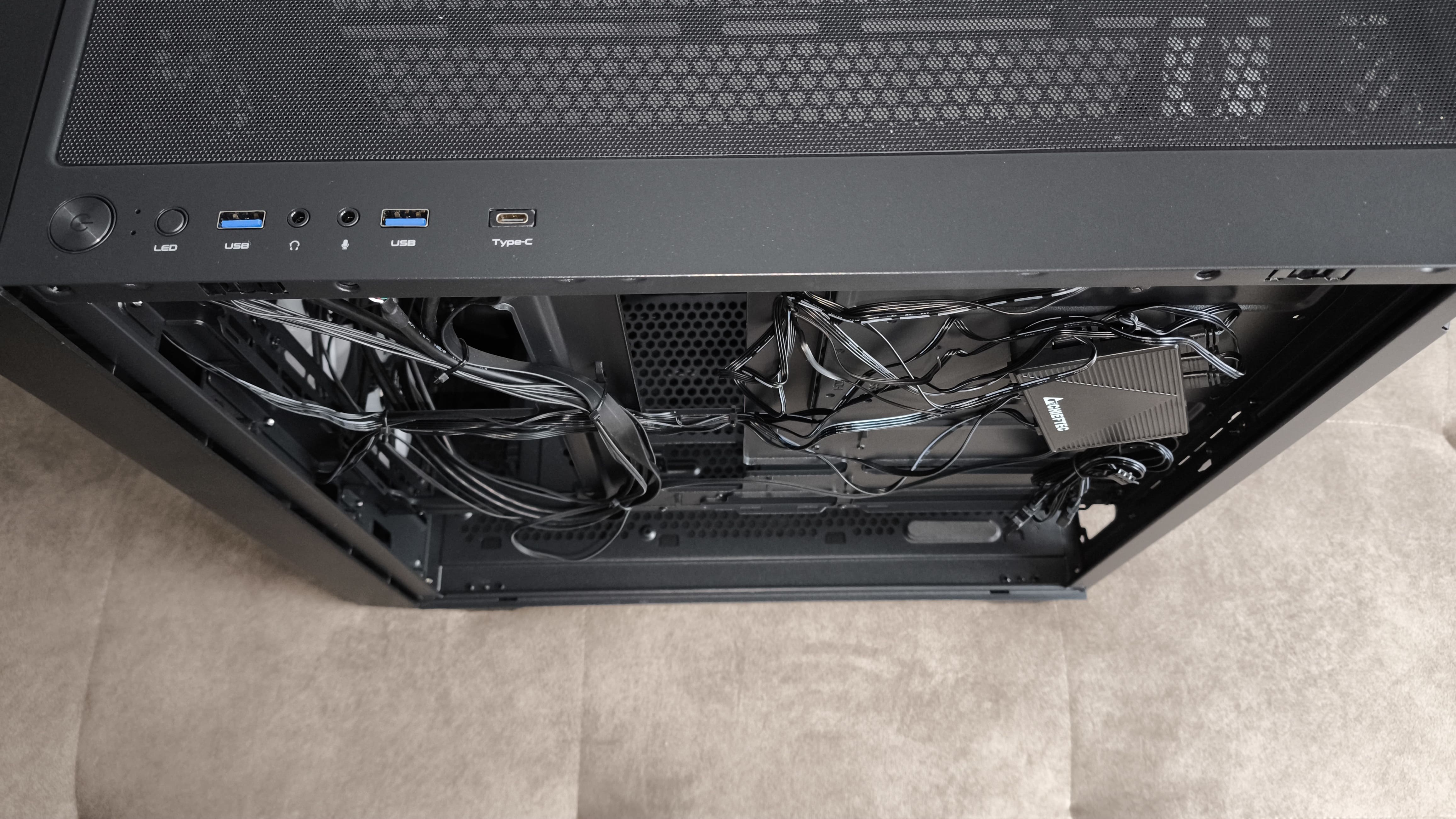

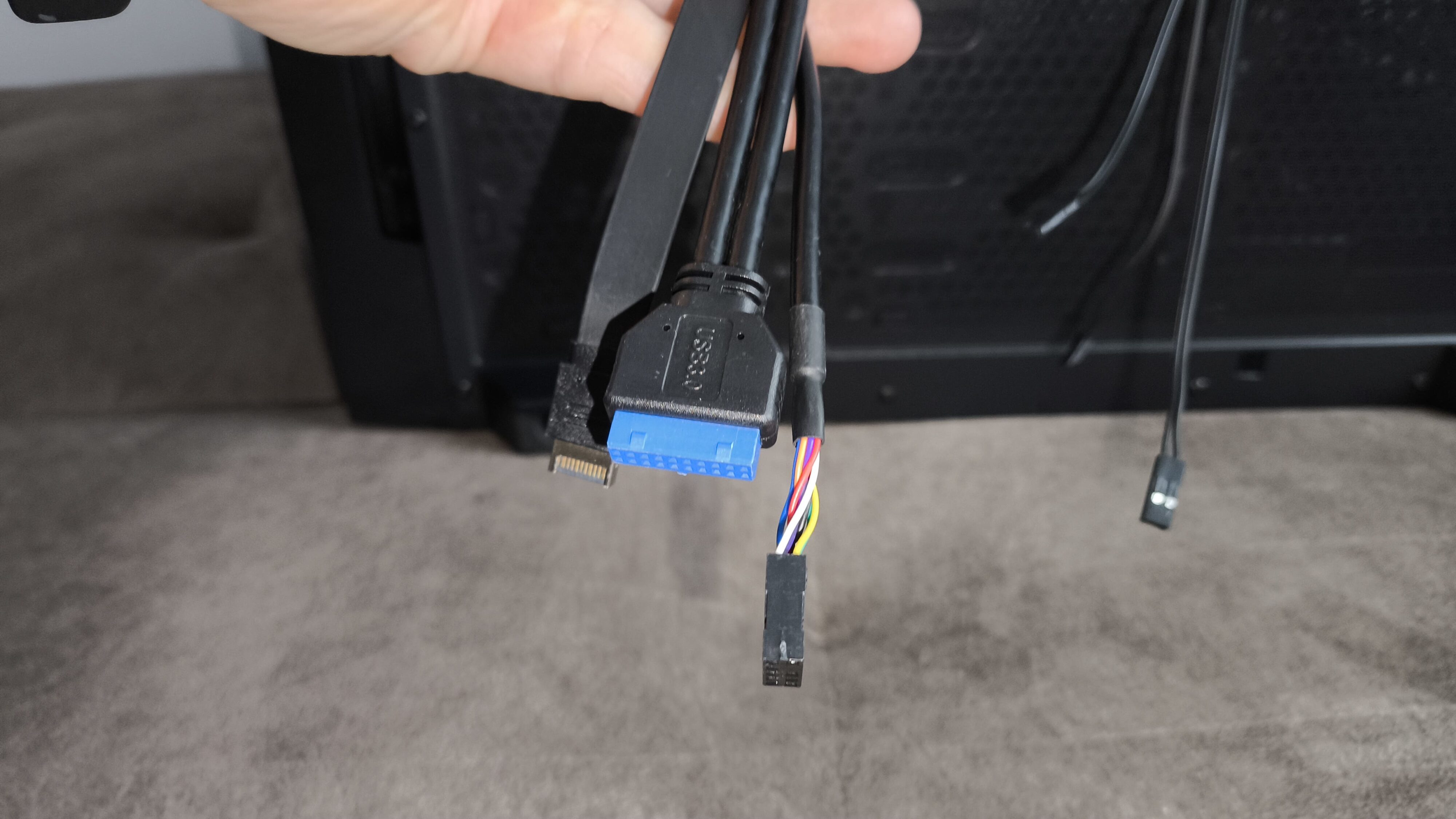

Praktycznie wszystkie przewody wewnątrz obudowy są w całości czarne, dopasowane do koloru samej konstrukcji, a warianty USB wykorzystują płaskie taśmowe kable, co znacznie ułatwia ich prowadzenie. Panel przedni wyposażono w pojedynczy, jednolity czarny wtyk, co również podkreśla spójność kolorystyczną. Pisałem praktycznie bo jeden przewód stanowi wyjątek. Nie jest opleciony do końca na czarno, przez co niestety widać w nim kolorowe wiązki kabli.

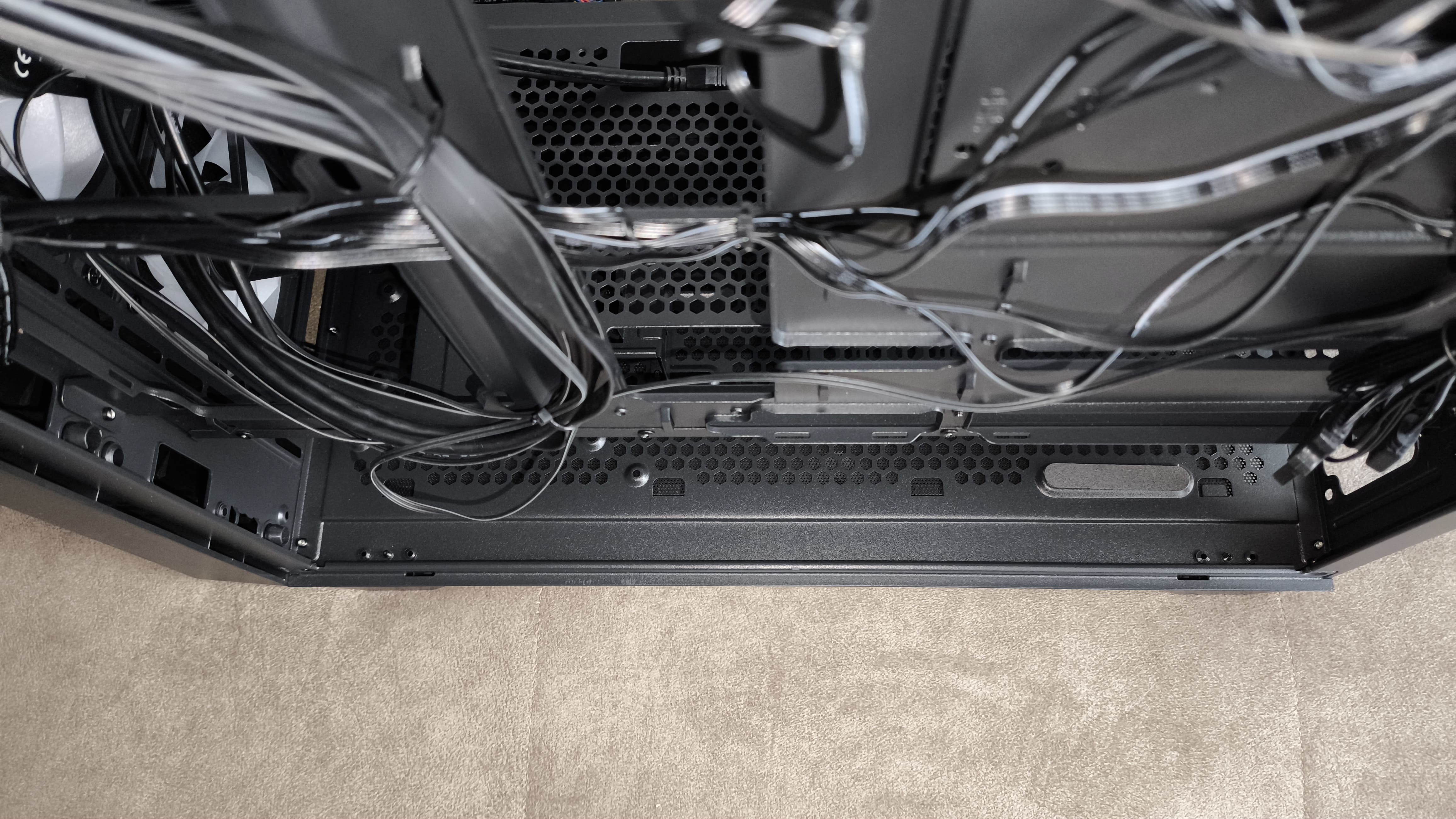

W kwestii zarządzania okablowaniem Chieftec Hunter 3 prezentuje się więcej dobrze. Obudowa wyposażona jest w specjalną osłonę na kable w dolnej części wnętrza, która pomaga schować większość przewodów, dzięki czemu wnętrze pozostaje estetyczne i uporządkowane. Osłona ta posiada także otwory wentylacyjne i miejsce na montaż dodatkowych wentylatorów 120 mm, co łączy funkcjonalność z chłodzeniem.

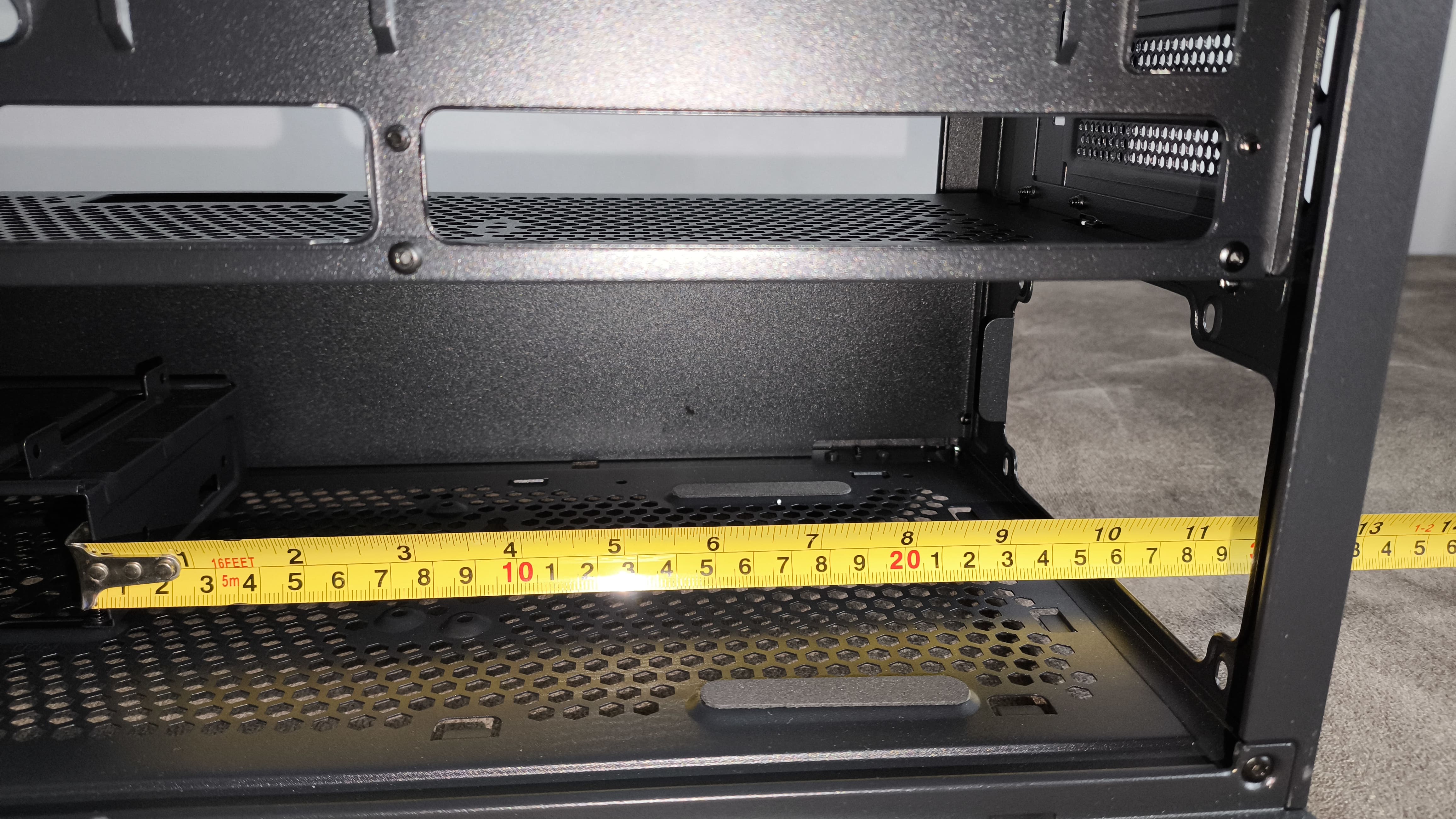

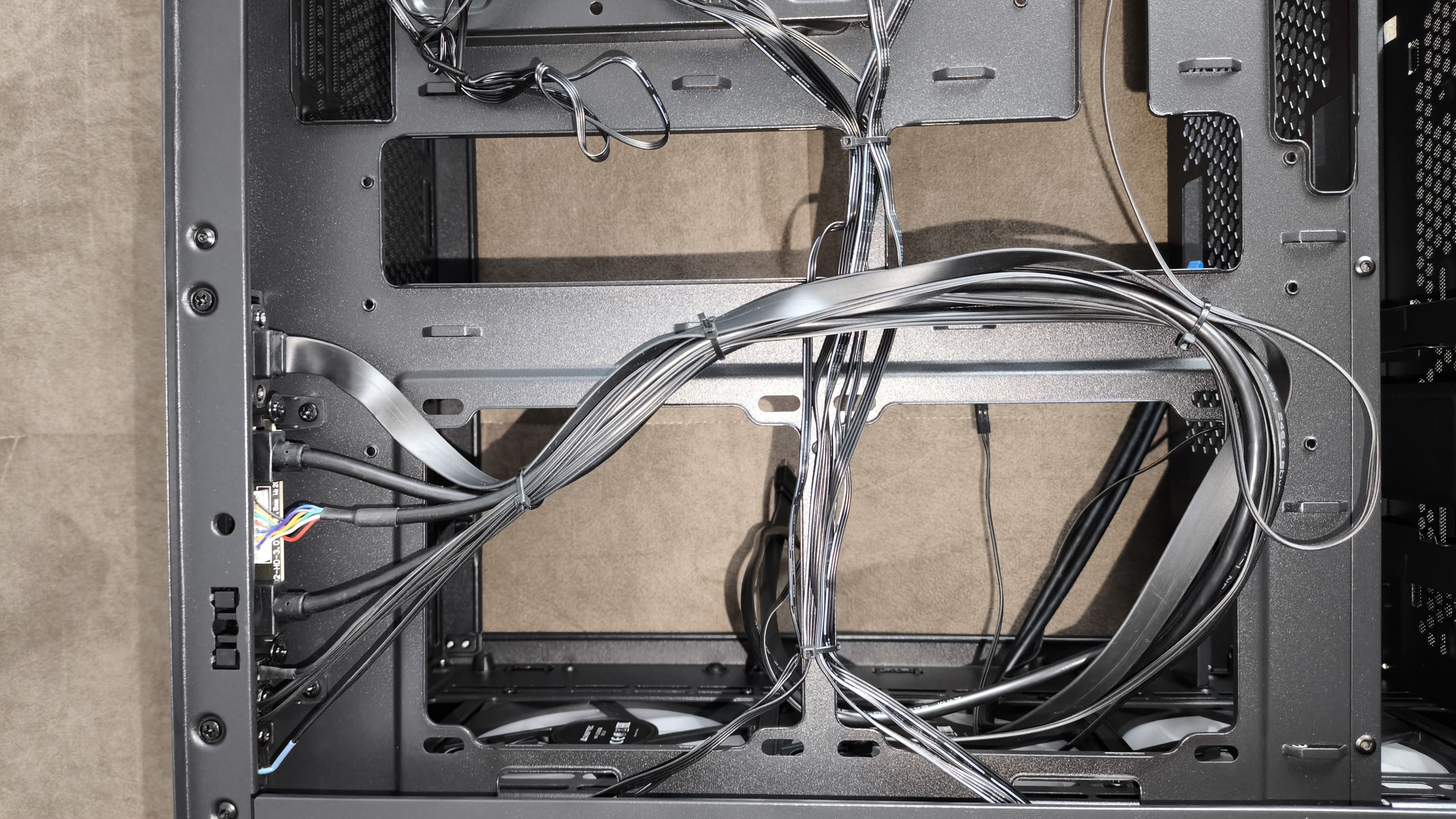

Płyta główna jest montowana na tacce z licznymi dużymi otworami (niestety bez zamontowanych gumowych grometów), które ułatwiają prowadzenie kabli na tył obudowy, co znacząco ułatwia czysty montaż. Dzięki temu można bez problemu poprowadzić przewody nawet dla płyt z tylnymi złączami, jak Asus BTF czy MSI Project Zero. Przestrzeń za tacą płyty głównej na prowadzenie okablowania wynosi od 28 do 32 mm, co jest wartością komfortową i spokojnie pozwoli na swobodne ułożenie przewodów.
Niestety, osłona do zarządzania kablami nie jest wyposażona w fabrycznie zamontowane rzepy czy paski Velcro, co nieco utrudnia organizację przewodów. Producent dołącza jednak plastikowe opaski zaciskowe, które pozwalają na podstawowe uporządkowanie kabli. Ze względu na dużą liczbę przewodów od wentylatorów (każdy posiada dwa kable – zasilający i ARGB), porządkowanie może wymagać nieco więcej uwagi.
zainstalowane wentylatory

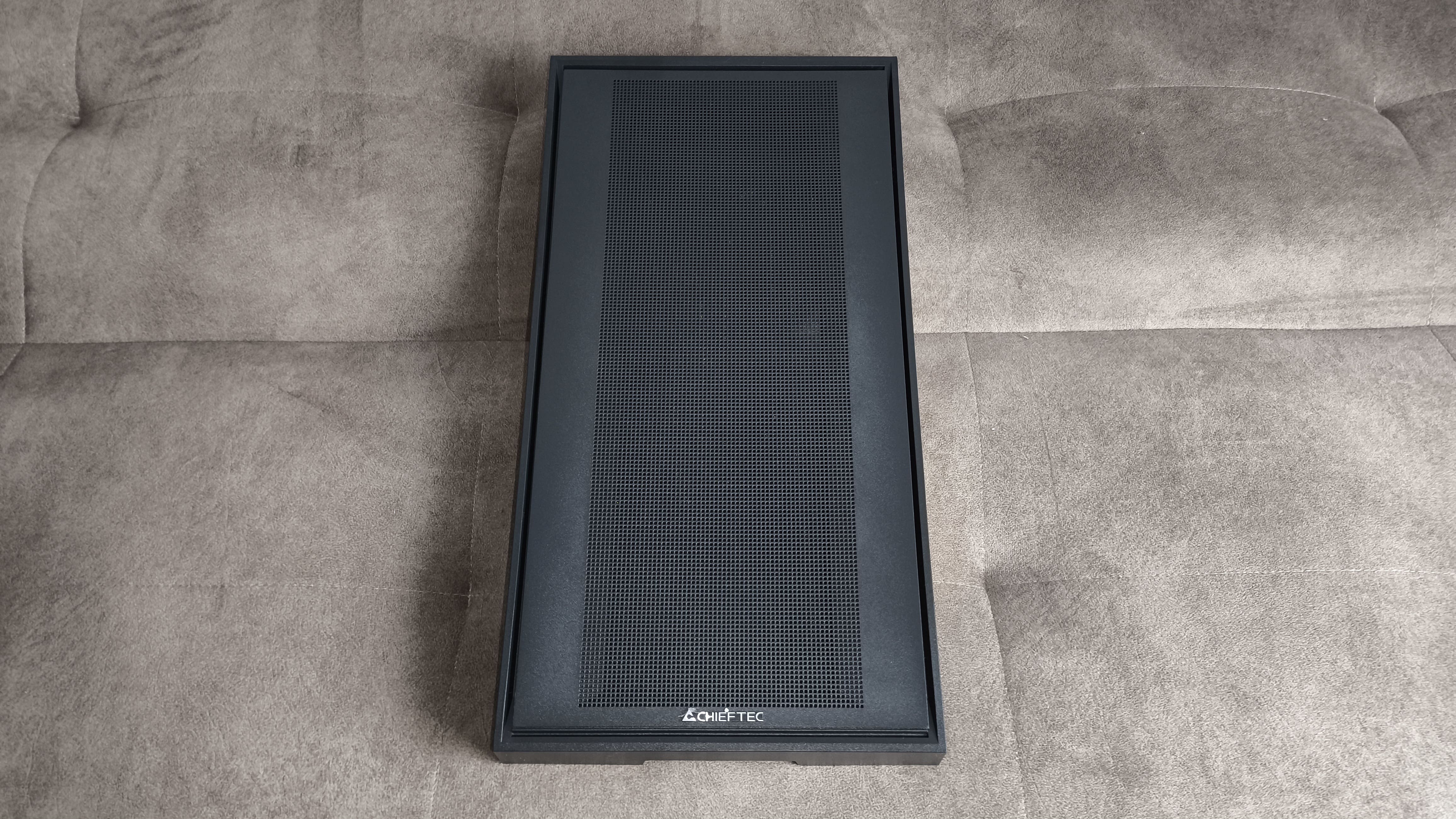

Panel frontowy w Chieftec Hunter 3 można zdemontować poprzez jego energiczne, lecz ostrożne odciągnięcie od korpusu obudowy. Po jego zdjęciu uzyskujemy dostęp do miejsc montażowych wentylatorów.

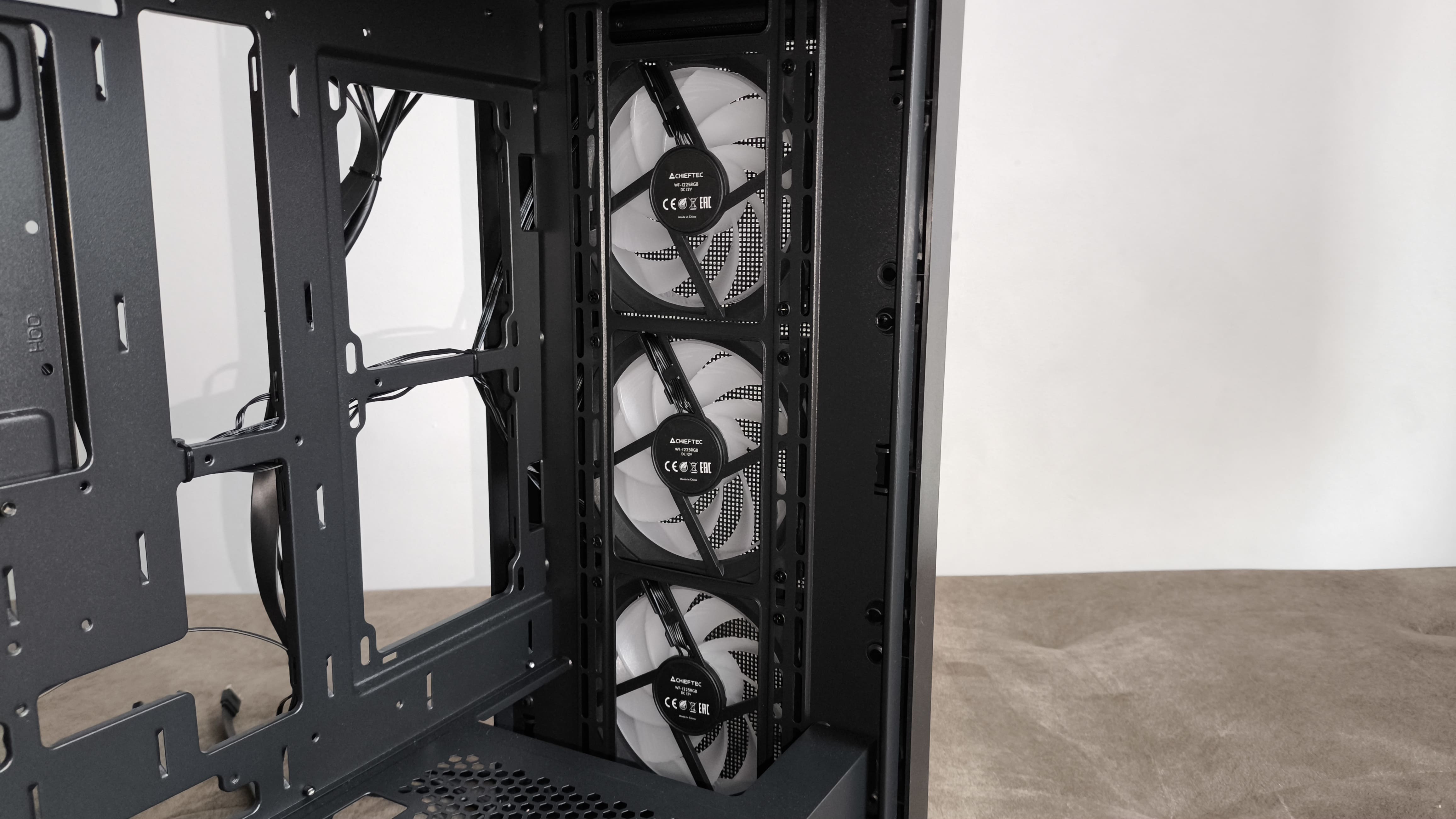

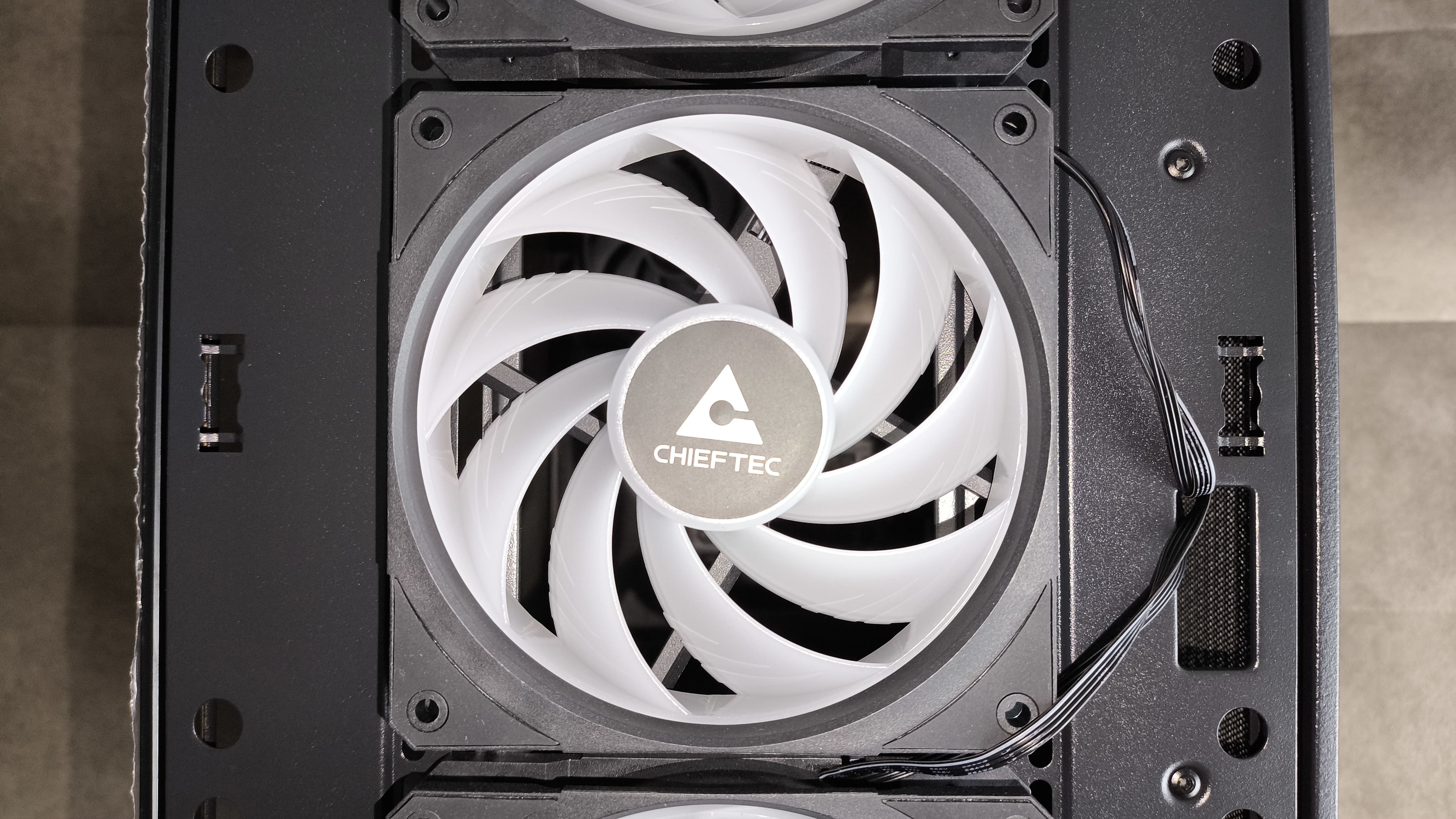

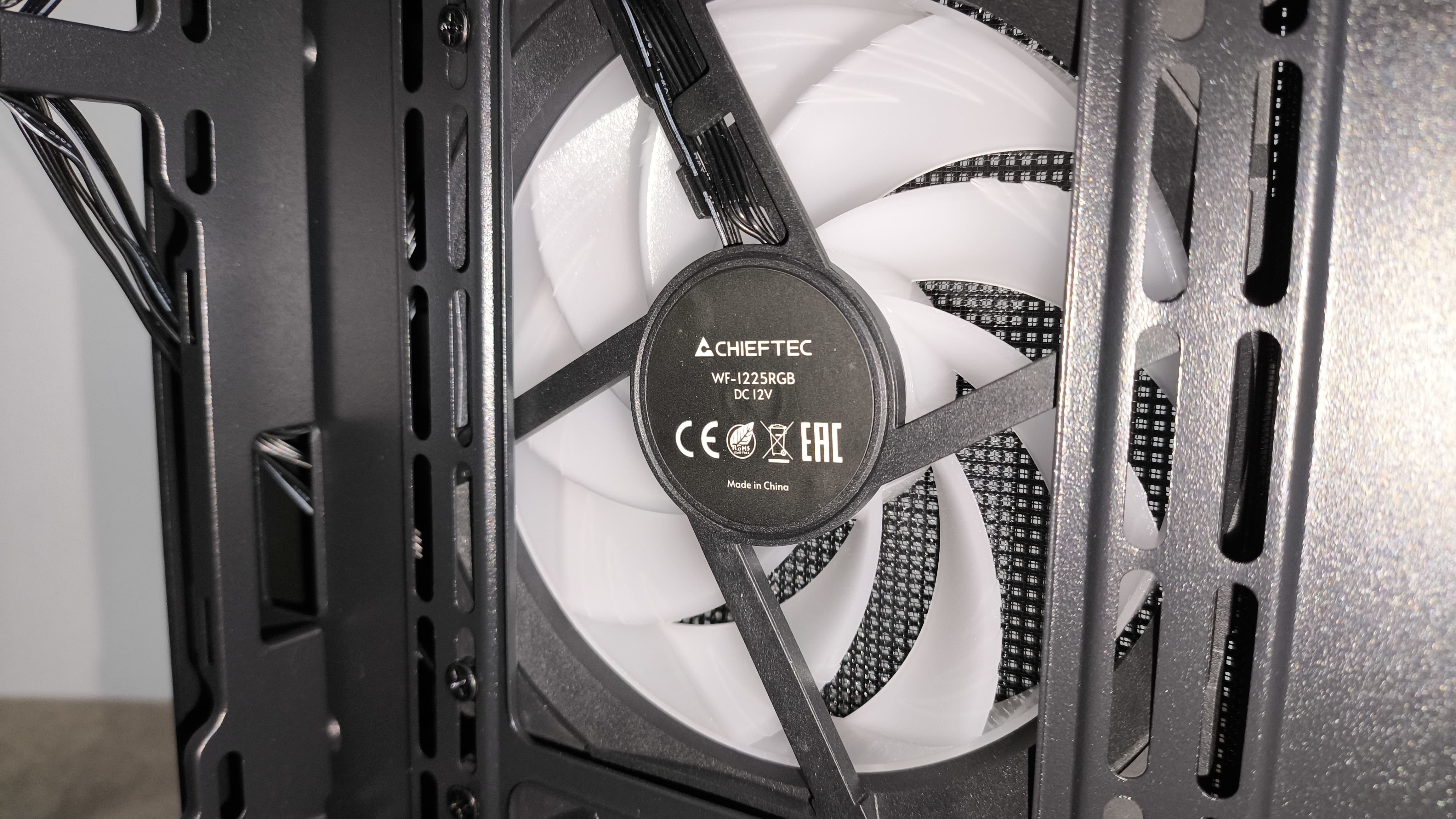

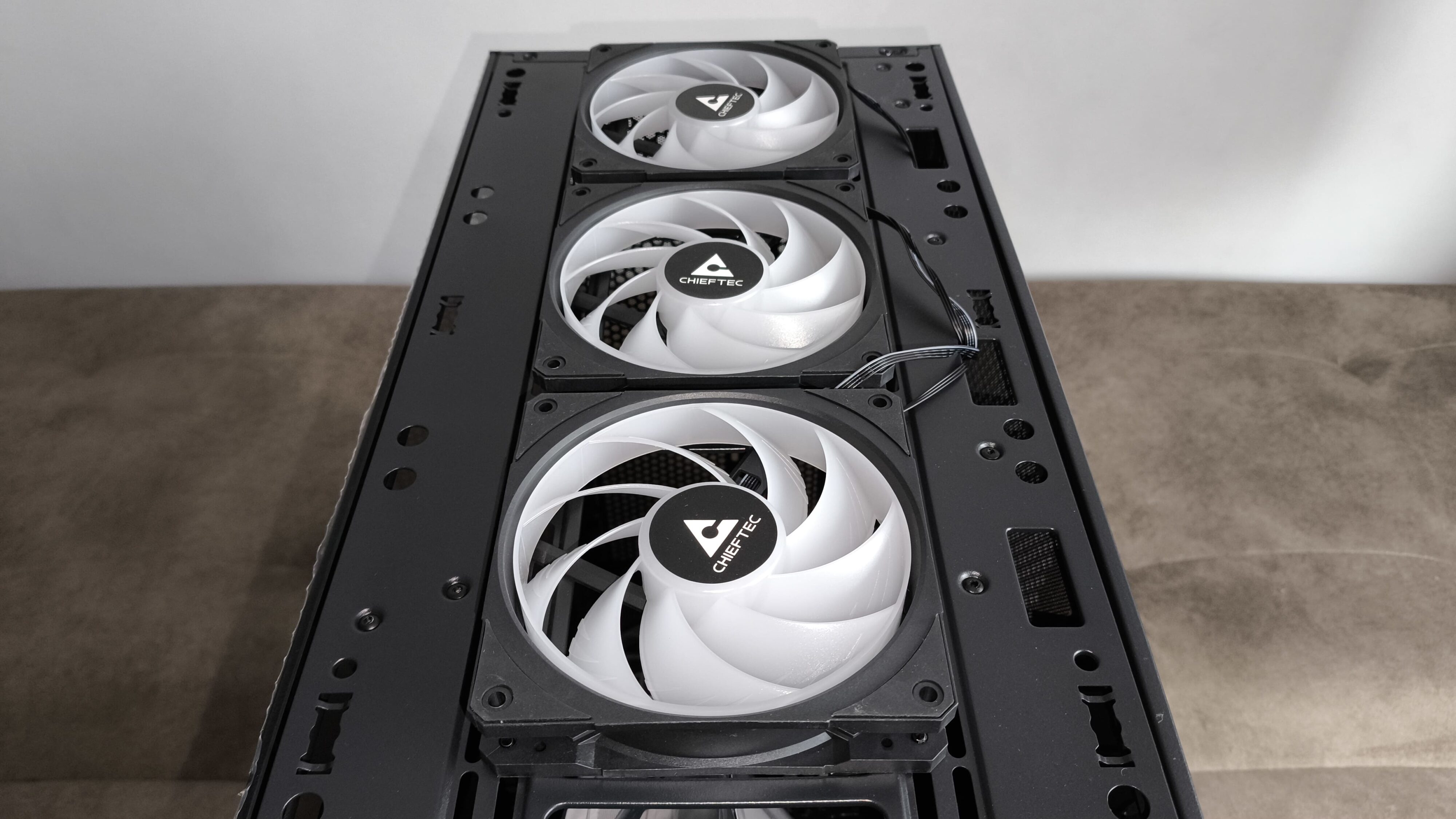

Fabrycznie producent wyposażył front w trzy 120-milimetrowe jednostki ARGB o czarnych ramkach i białych wirnikach. Są to modele WF-1225RGB, opracowane specjalnie dla Chiefteca – jednak według dostępnych informacji nie występują one w sprzedaży detalicznej jako oddzielny produkt.
Dlatego w dostępnych informacjach o tej obudowie nie pojawiają się żadne szczegółowe dane techniczne dla wentylatorów, takie jak przepływ powietrza (CFM), ciśnienie statyczne (mmH₂O) czy poziom hałasu (dBA). Model tych wentylatorów nie jest sprzedawany oddzielnie przez producenta. Choć szukałem informacji o nich długo, to finalnie nic nie znalazłem. Niestety.
W miejsce tych wentylatorów użytkownik może opcjonalnie zamontować trzy jednostki w rozmiarze 140 mm lub chłodnicę systemu chłodzenia cieczą o długości do 360 mm, co zapewnia dużą elastyczność konfiguracji w zależności od potrzeb i preferencji.
Wentylatory domyślnie są już fabrycznie podłączone do górnego kontrolera PCB, jednak użytkownik który będzie chciał uzyskać schludny i funkcjonalny układ okablowania, będzie musiał je samodzielnie wypiąć i odpowiednio uporządkować przewody.
Tryby podświetlenia można zmieniać za pomocą dedykowanego przycisku umieszczonego na górnym panelu obudowy. Alternatywnie możliwe jest skorzystanie z automatycznej synchronizacji z oprogramowaniem płyt głównych obsługujących standard 5V ARGB, takich jak ASUS Aura Sync, o ile płyta wyposażona jest w odpowiednie złącze.
filtry przeciwkurzowe

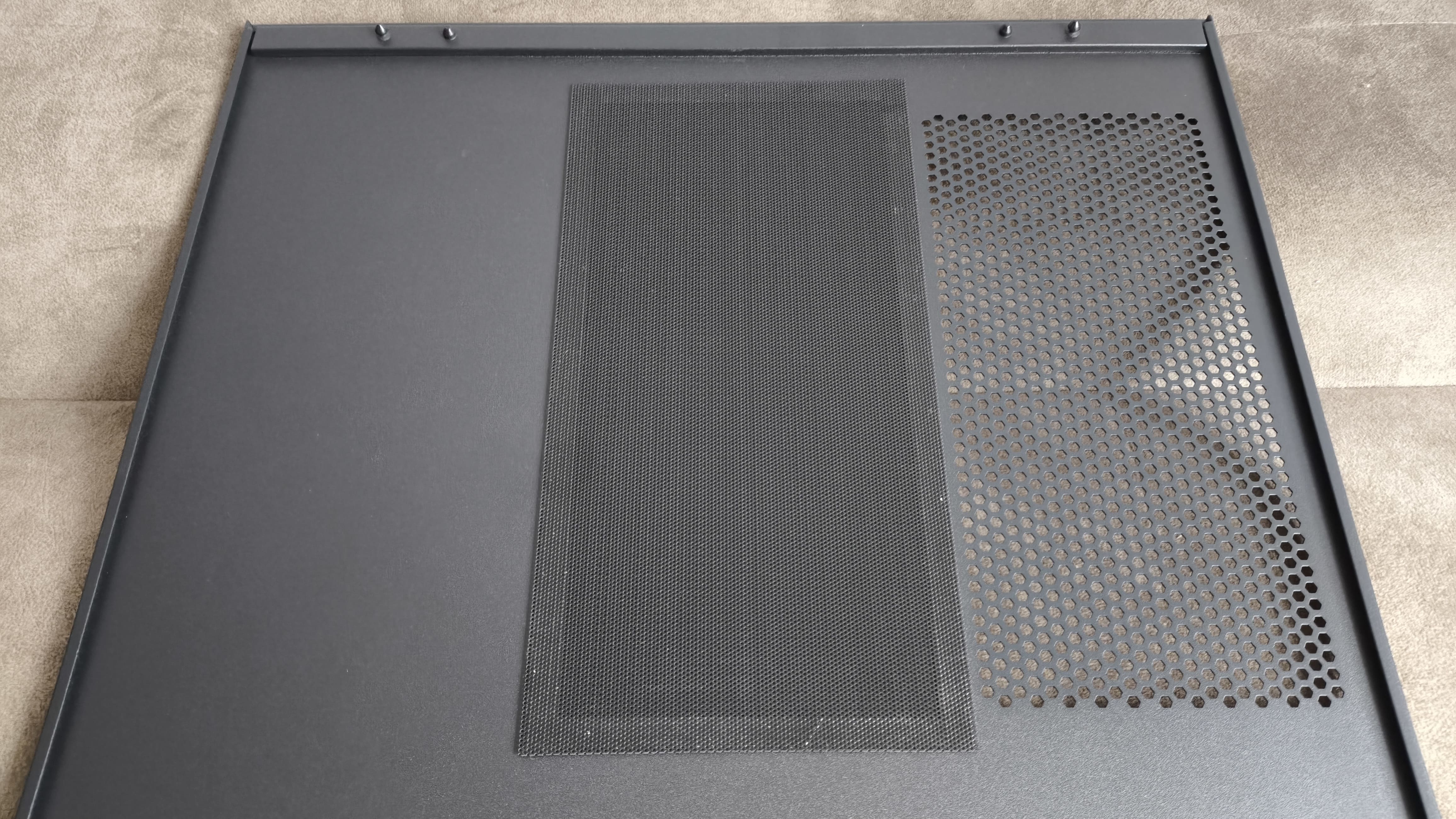

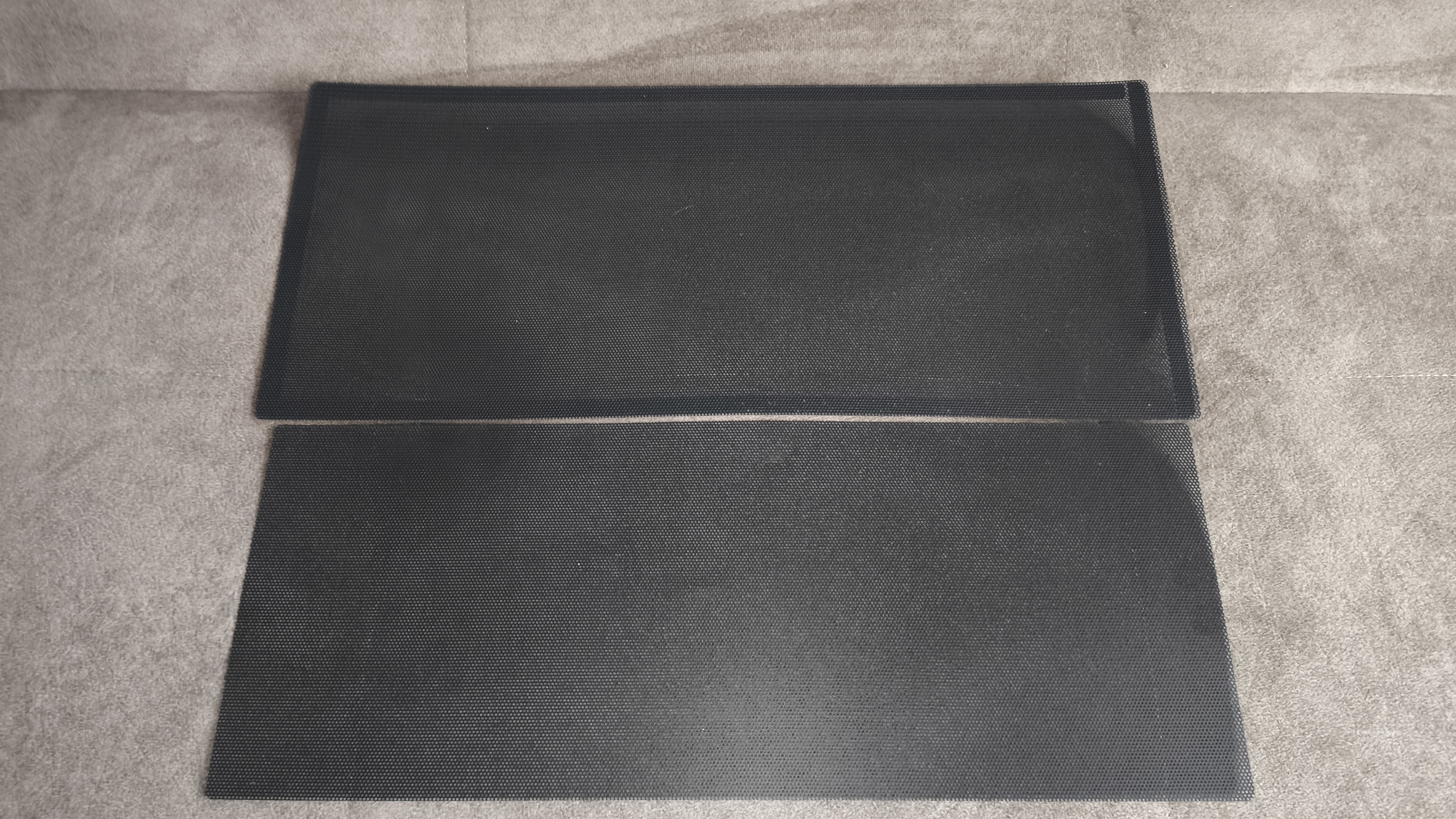

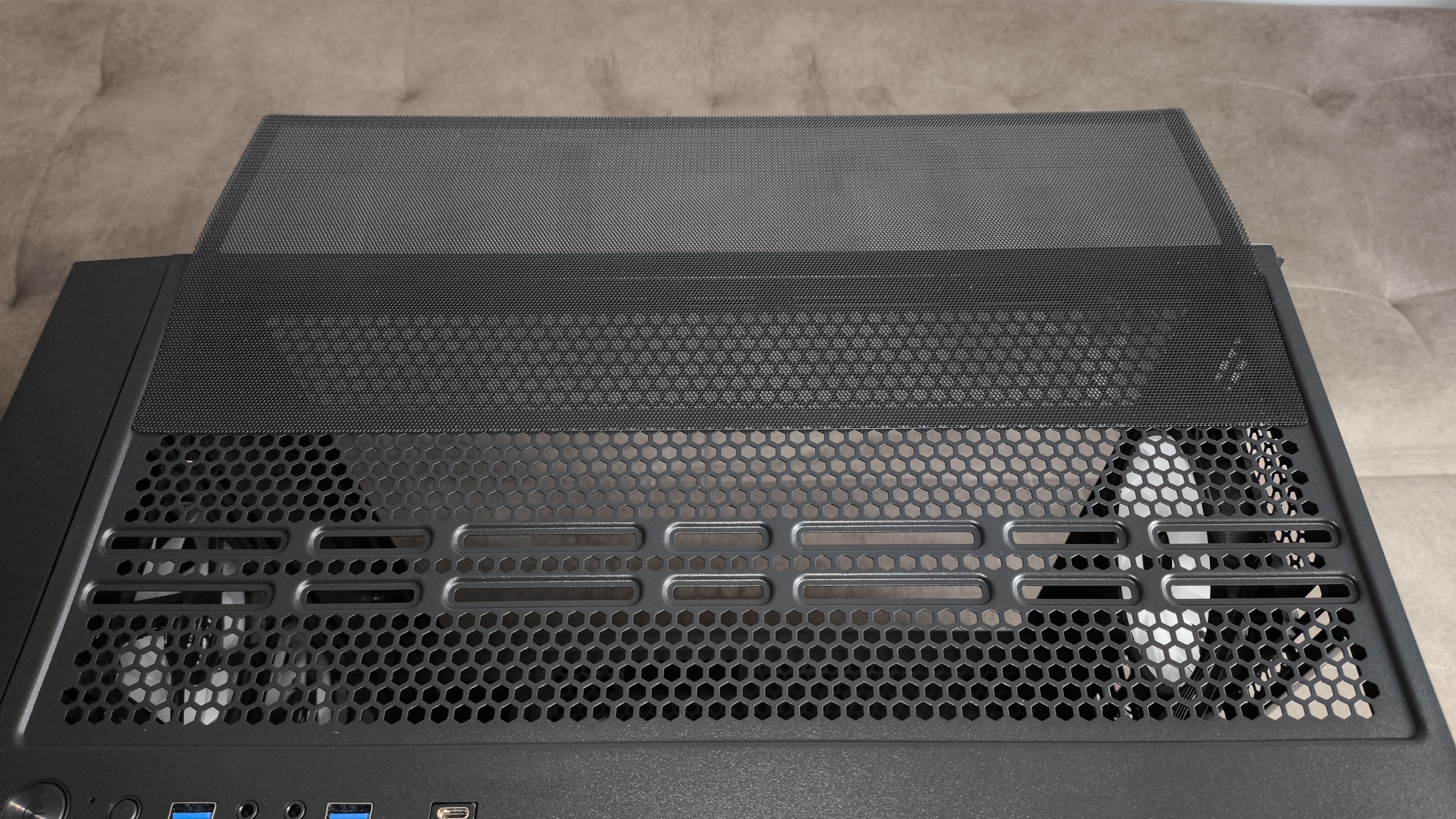

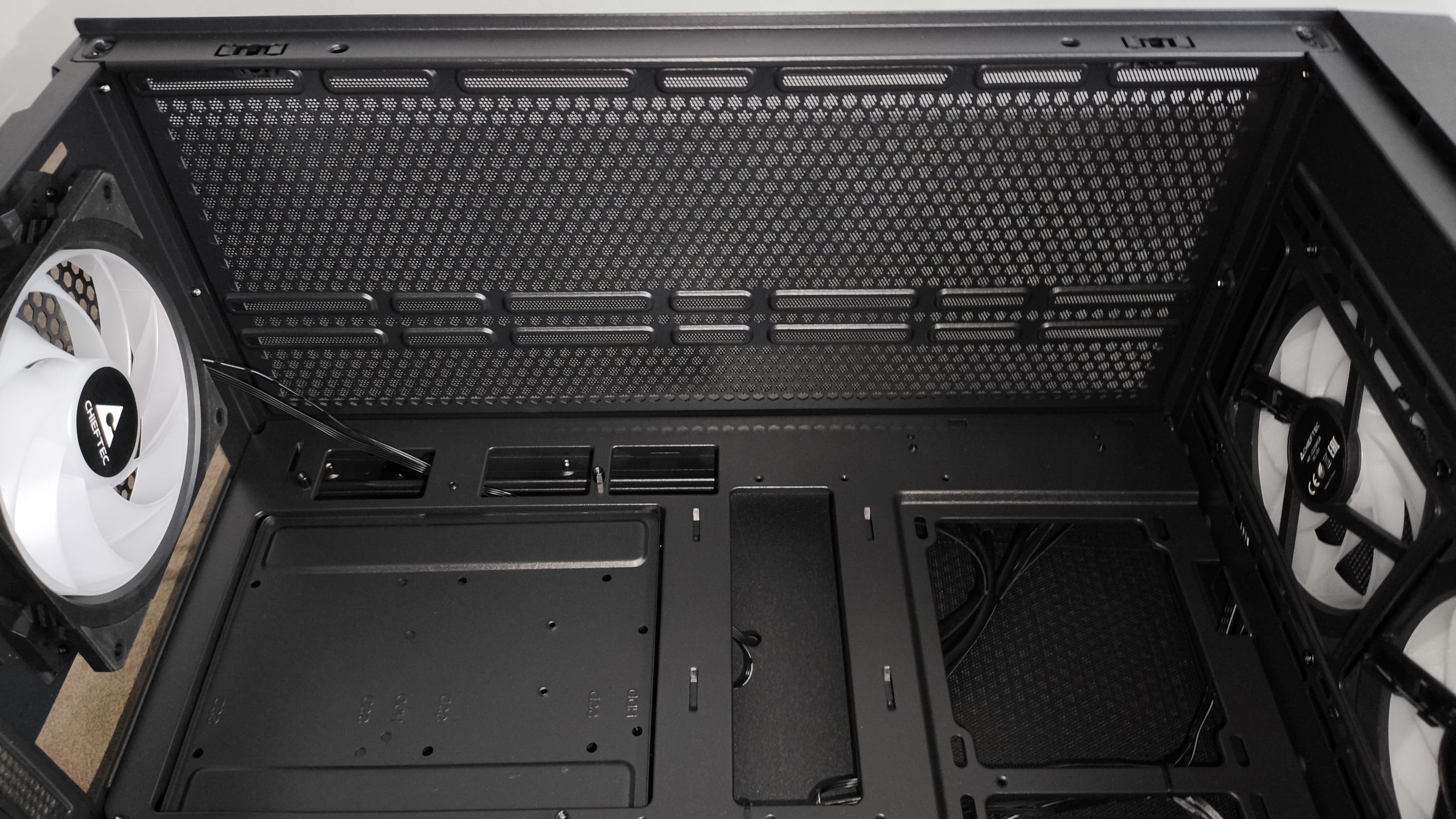

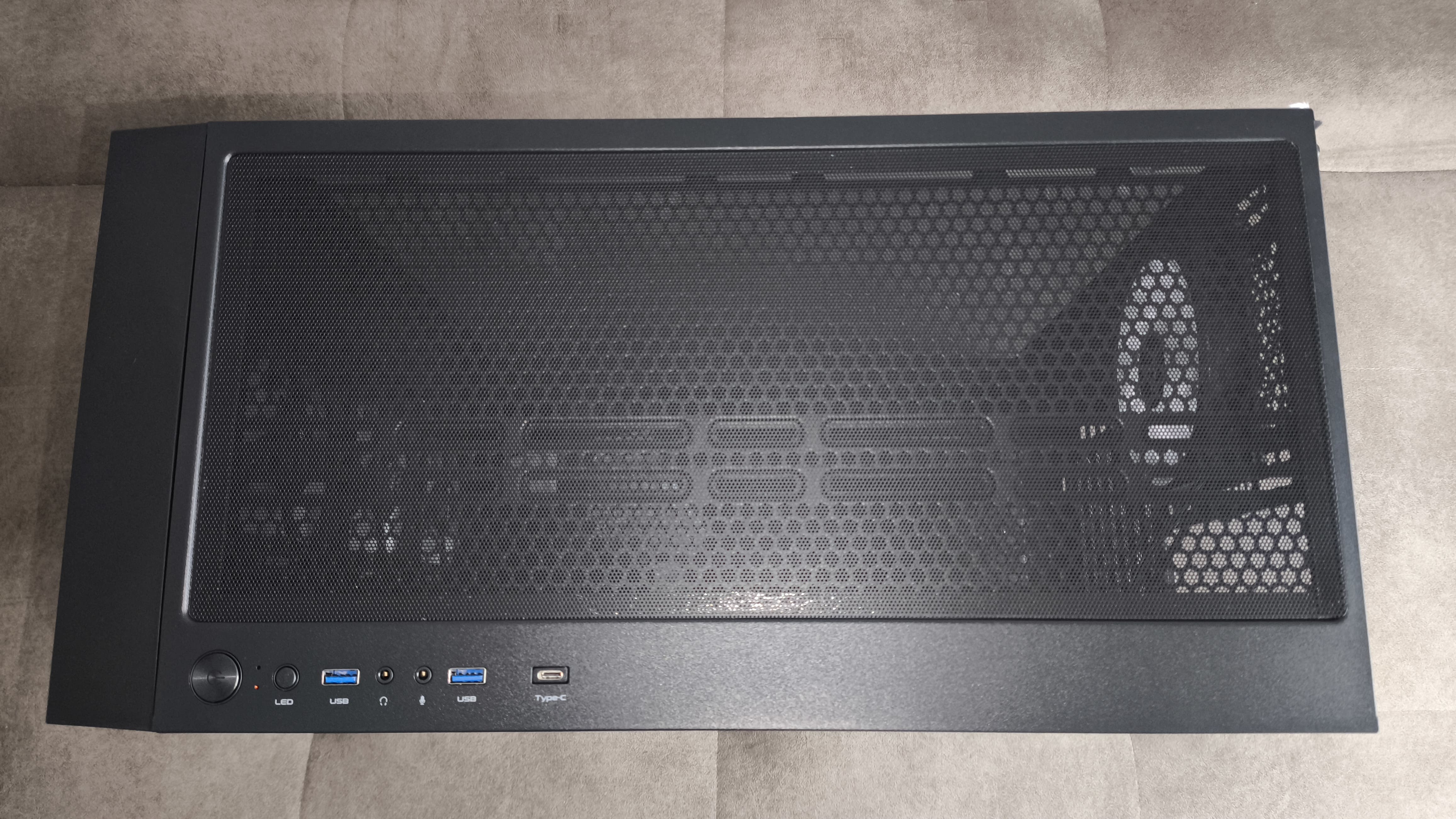

Obudowa Chieftec Hunter 3 została wyposażona w trzy główne filtry przeciwkurzowe, które chronią wnętrze przed gromadzeniem się zanieczyszczeń. Pierwszy z nich znajduje się na górnym panelu i osłania duży obszar wentylacyjny. Wykonany jest z siatki mesh a mocowany magnetycznie, co ułatwia jego demontaż i czyszczenie. Pod filtrem przewidziano miejsce na montaż do trzech wentylatorów w rozmiarze 120 lub 140 mm, bądź chłodnicy o długości do 360 mm.

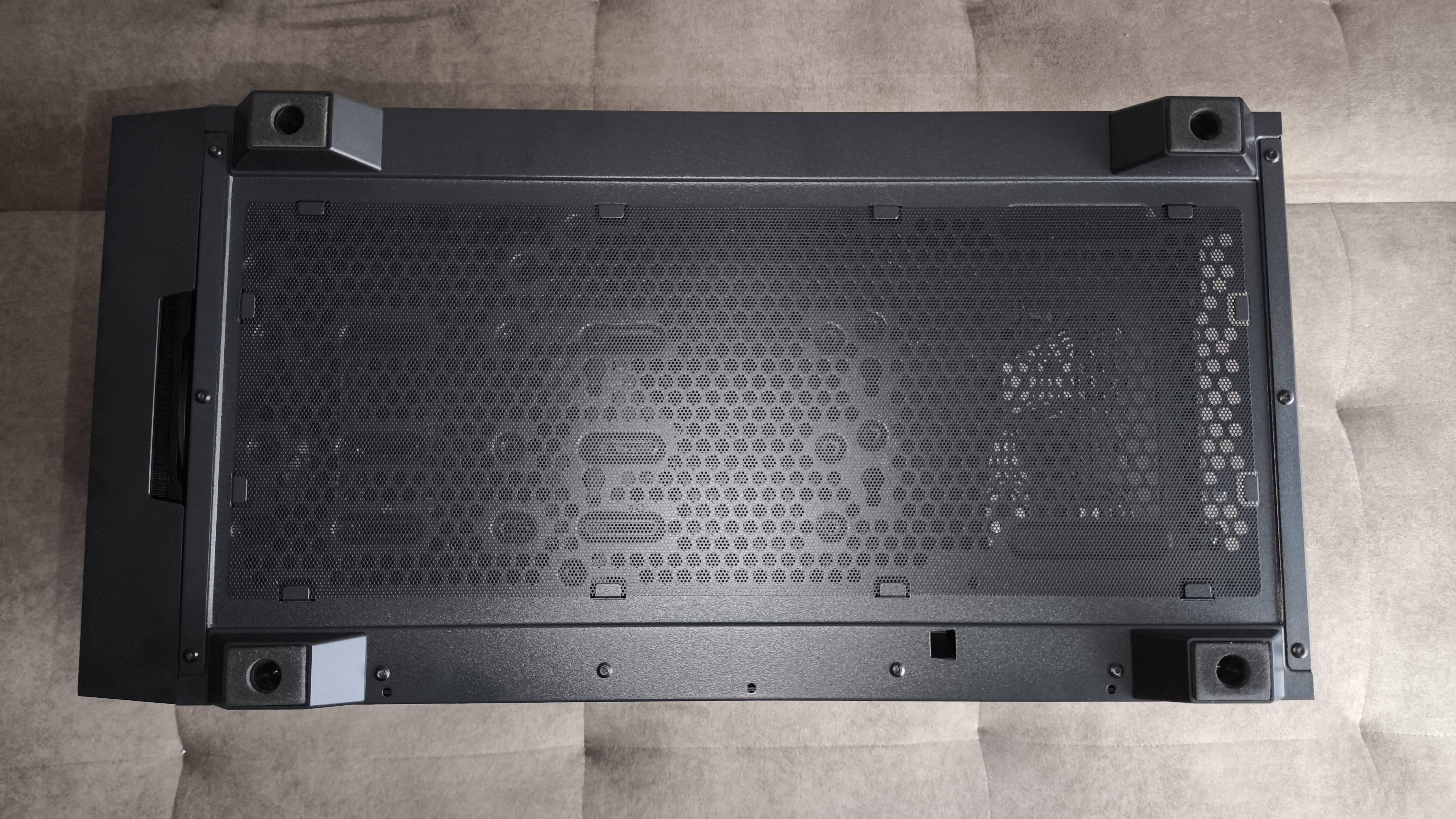

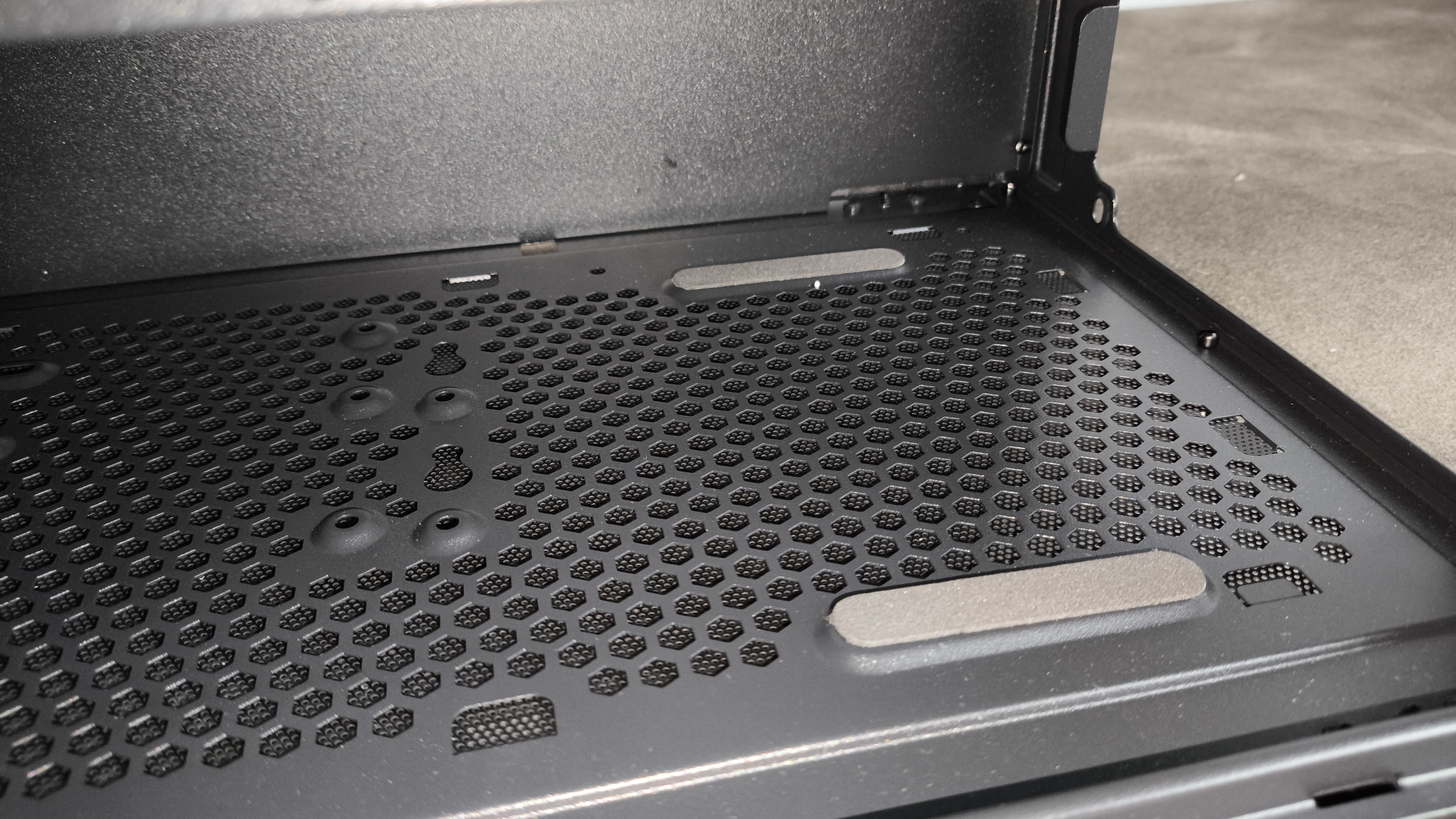

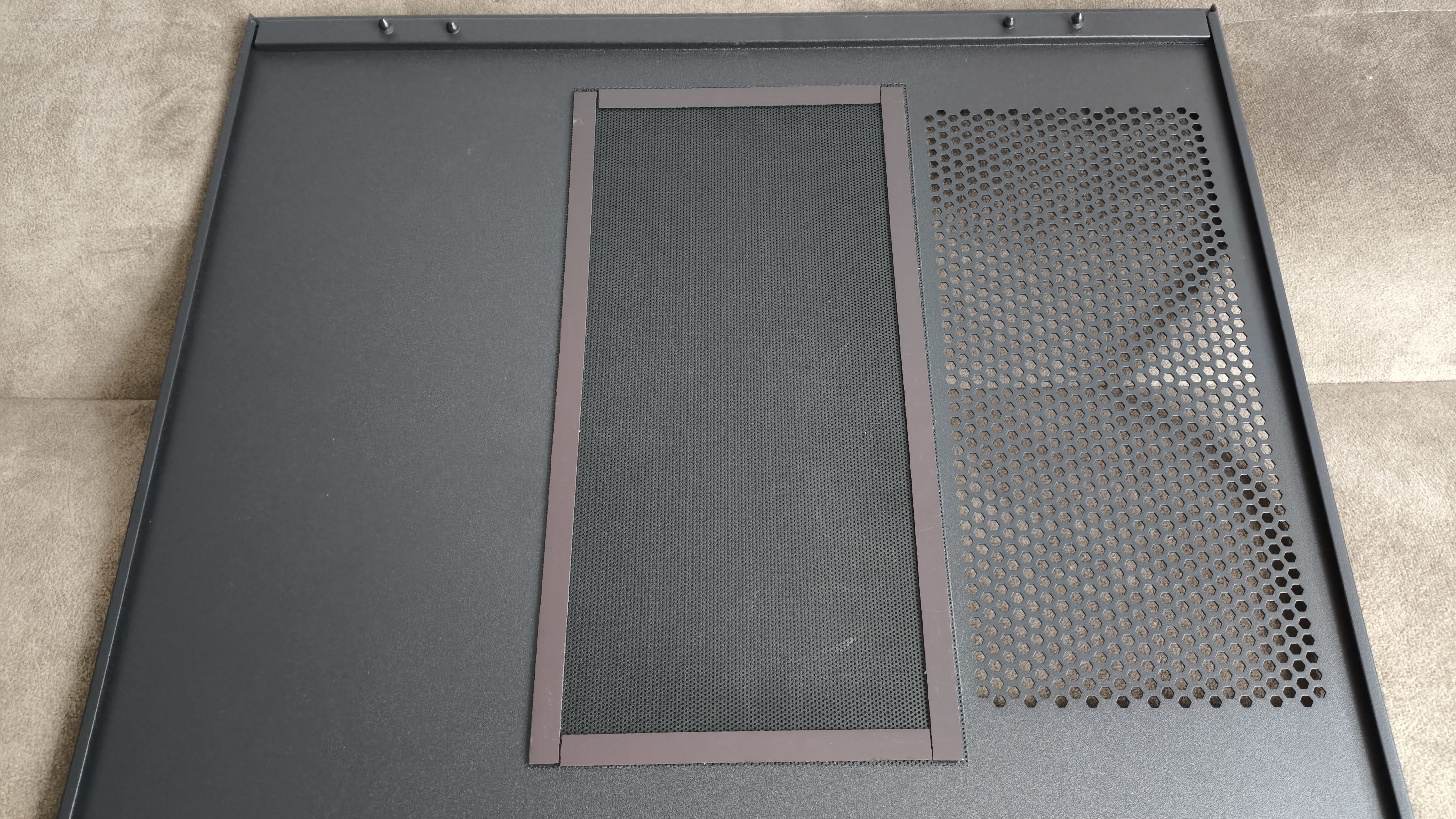

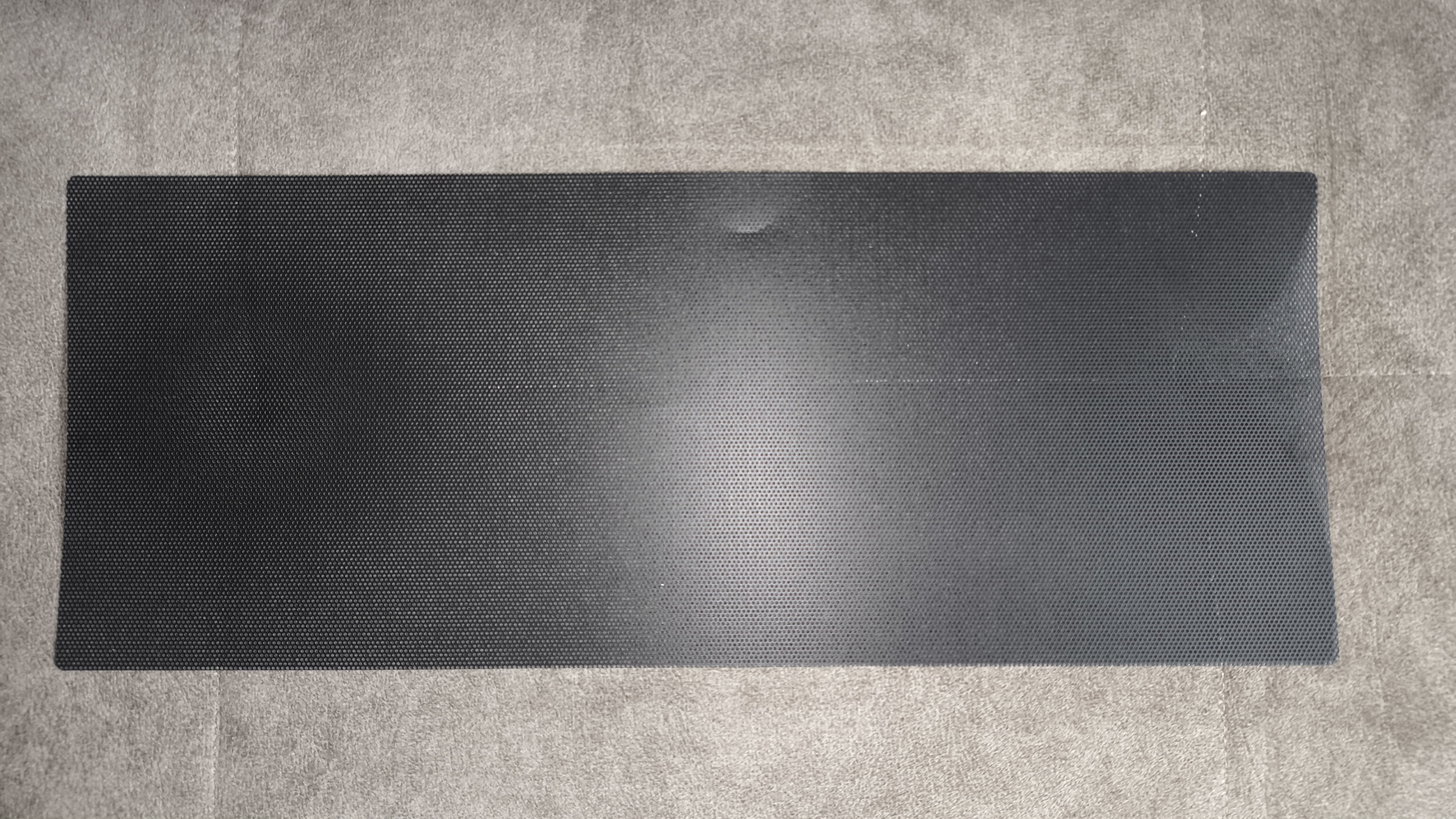

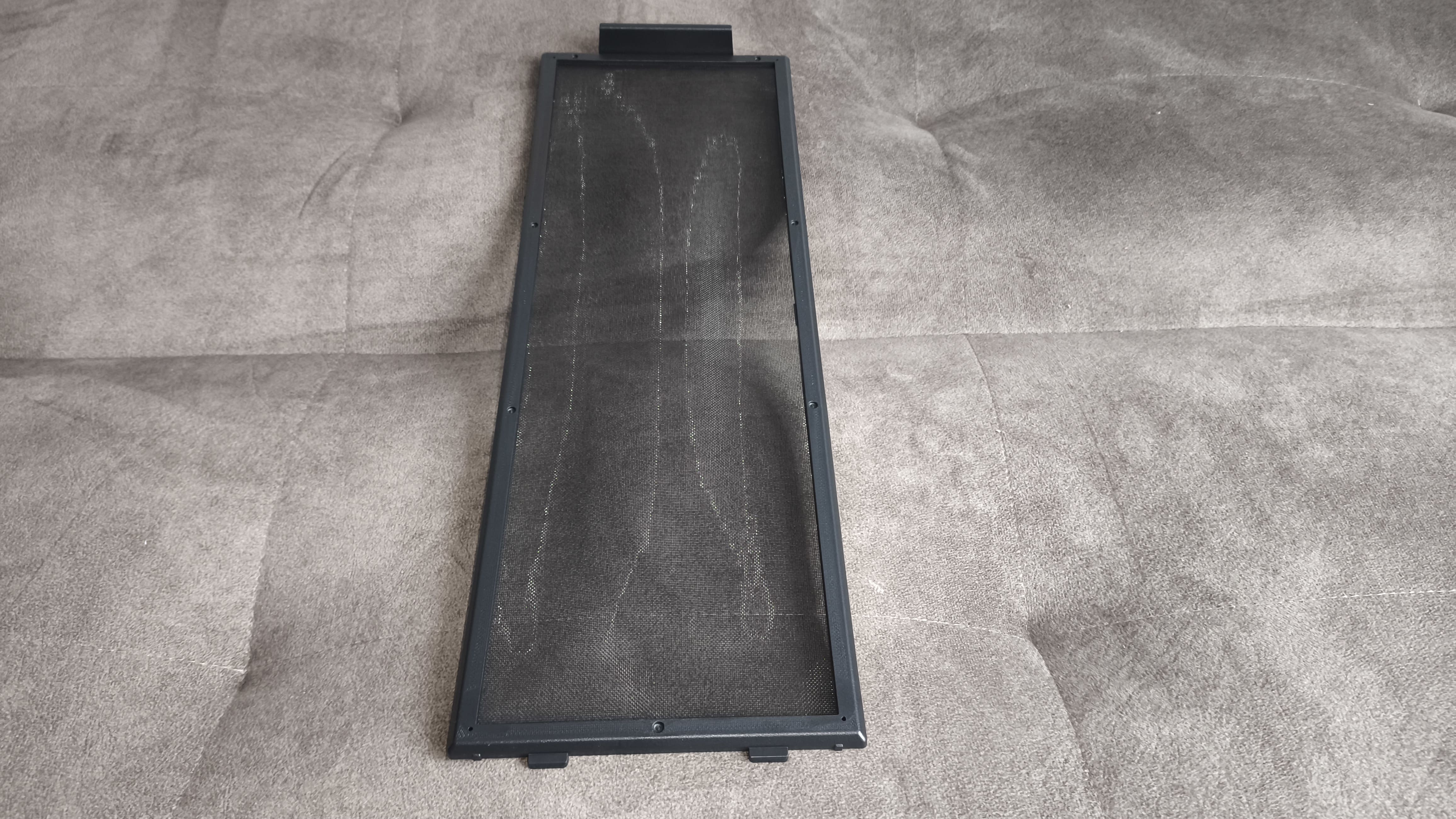

Drugi filtr umieszczono na spodzie obudowy, gdzie zabezpiecza zasilacz oraz dodatkowe dolne otwory wentylacyjne. Wykonany z drobnej siatki mesh, obejmuje praktycznie całą długość obudowy. Mocowany jest na prosty system wsuwany, dzięki czemu można go szybko wyjąć i oczyścić.

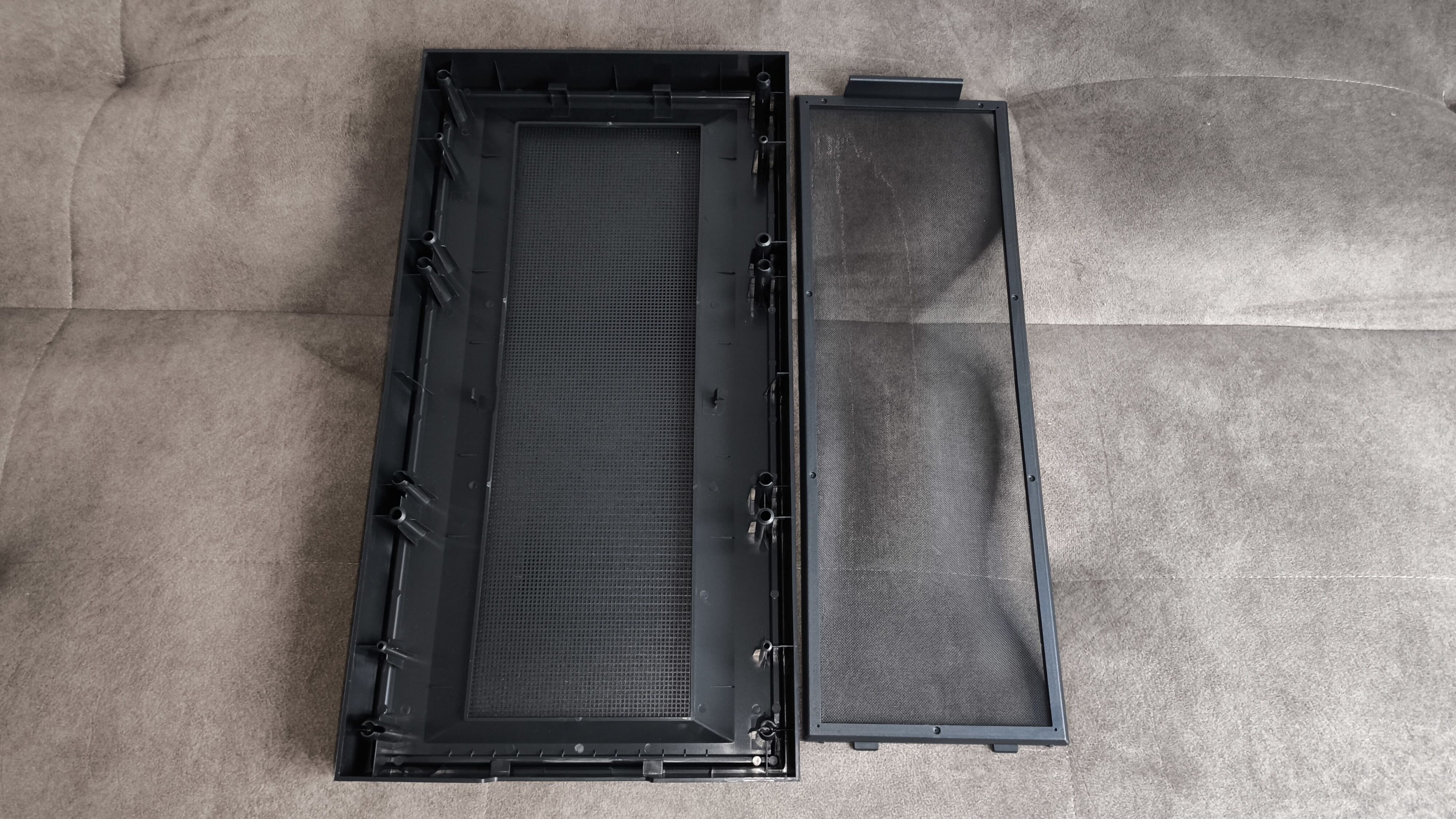

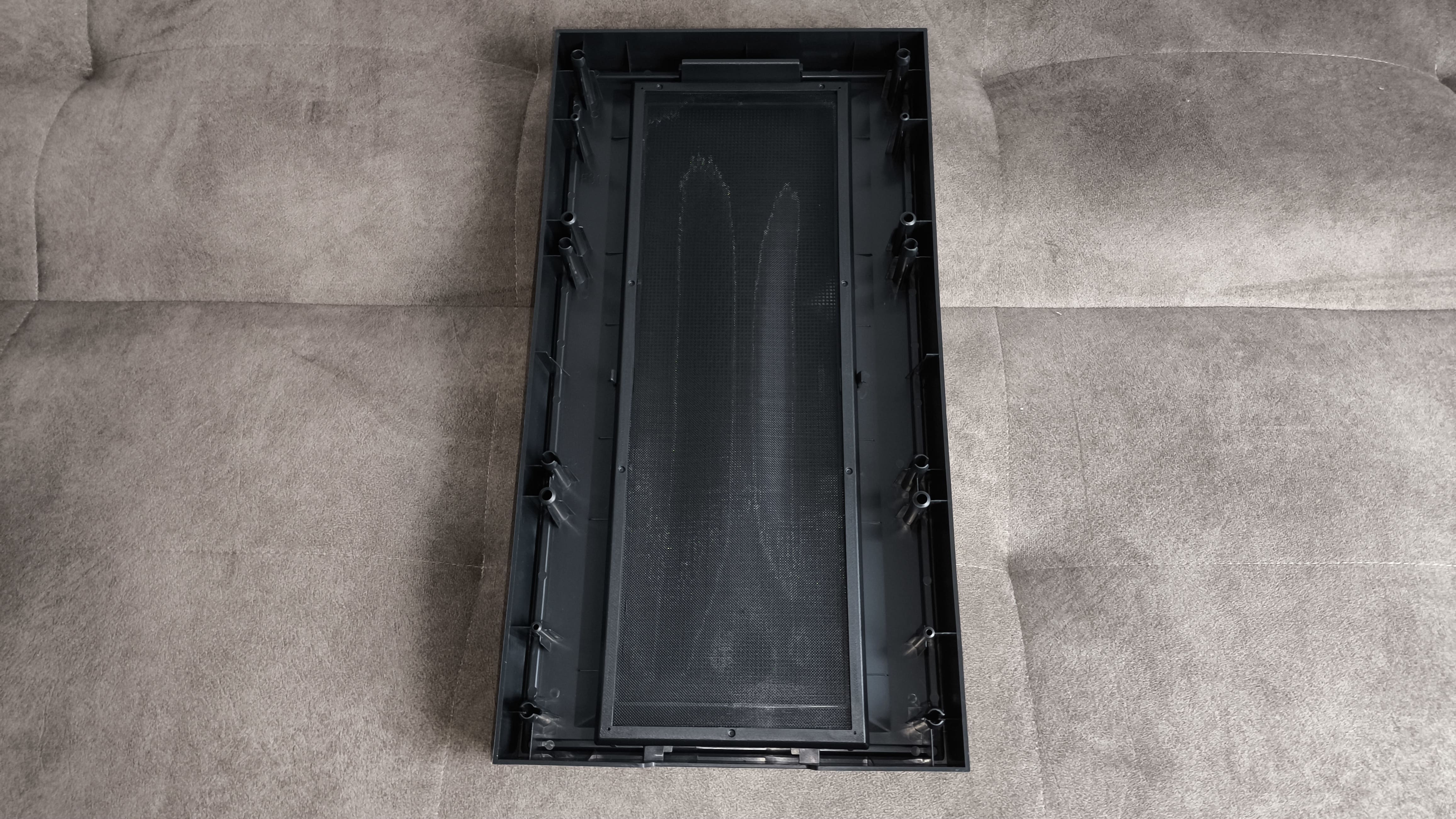

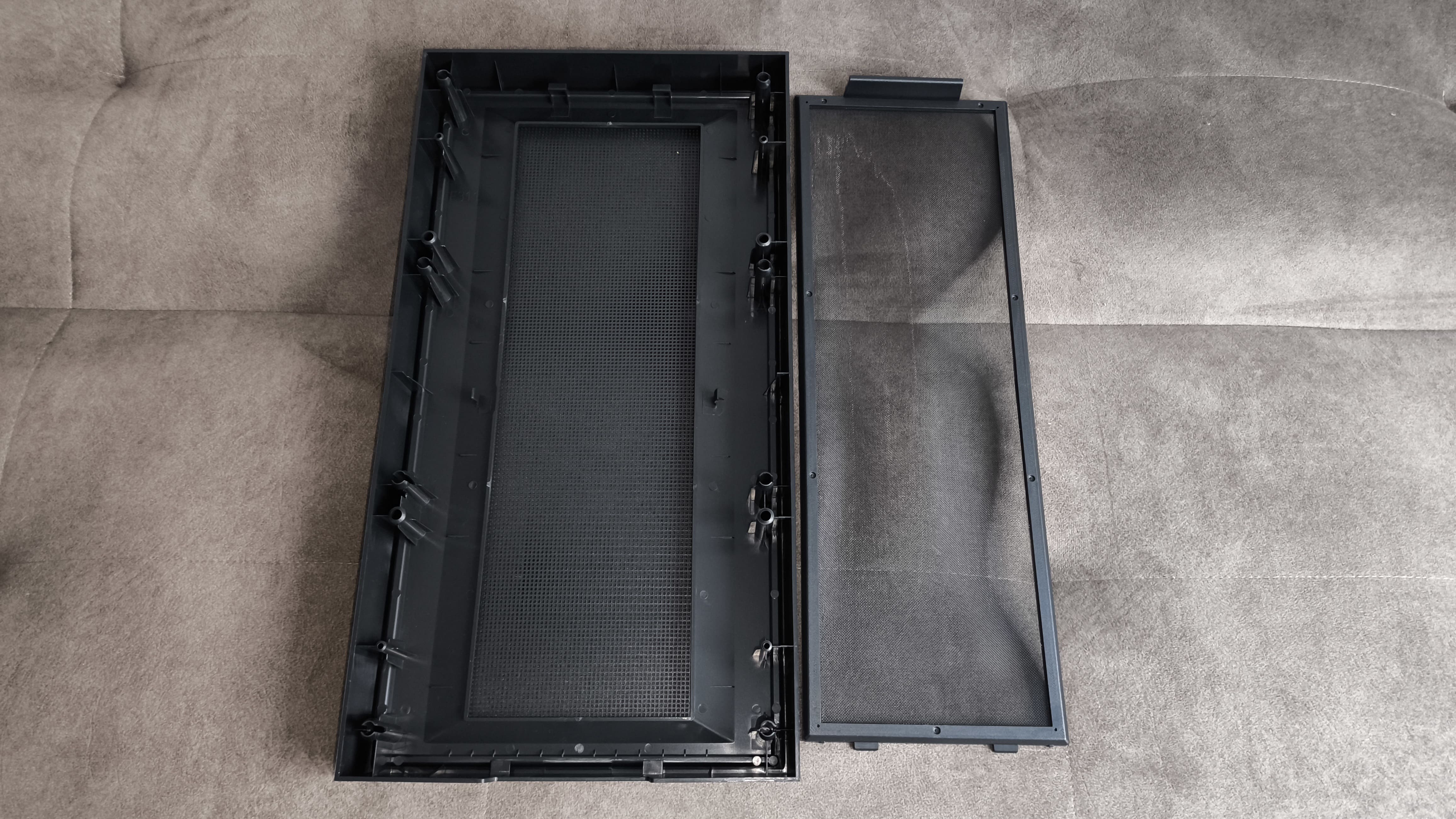

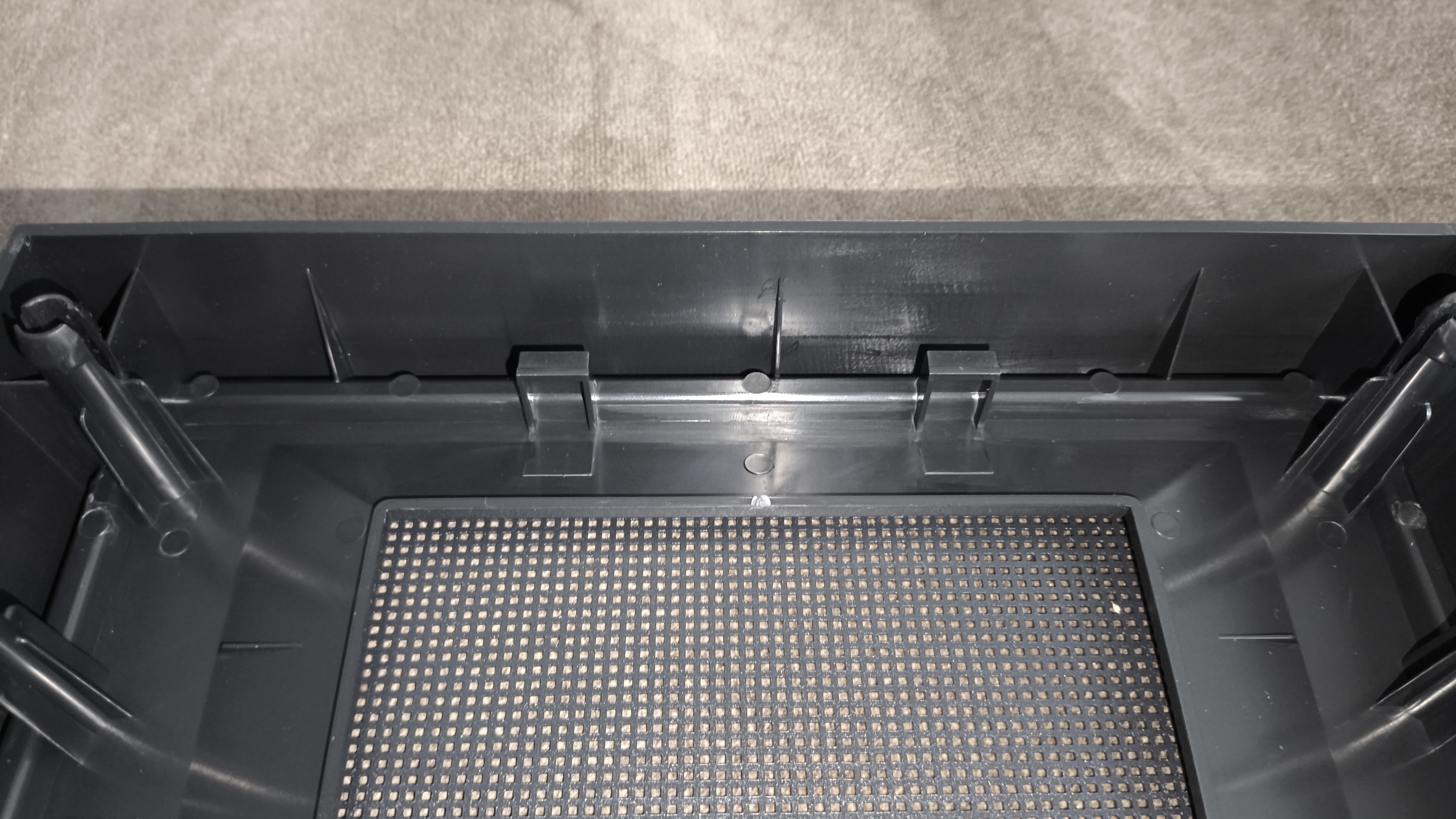

Trzeci filtr znajduje się za przednim panelem, od jego wewnętrznej strony. Wykonany z drobniejszego mesh niż w przypadku górnego filtra, zamocowany jest na zatrzask, co umożliwia jego łatwy demontaż. Chroni on trzy fabryczne wentylatory ARGB lub inne zamontowane w tym miejscu przed przedostawaniem się kurzu do wnętrza obudowy.
wbudowany kontroler obrotów

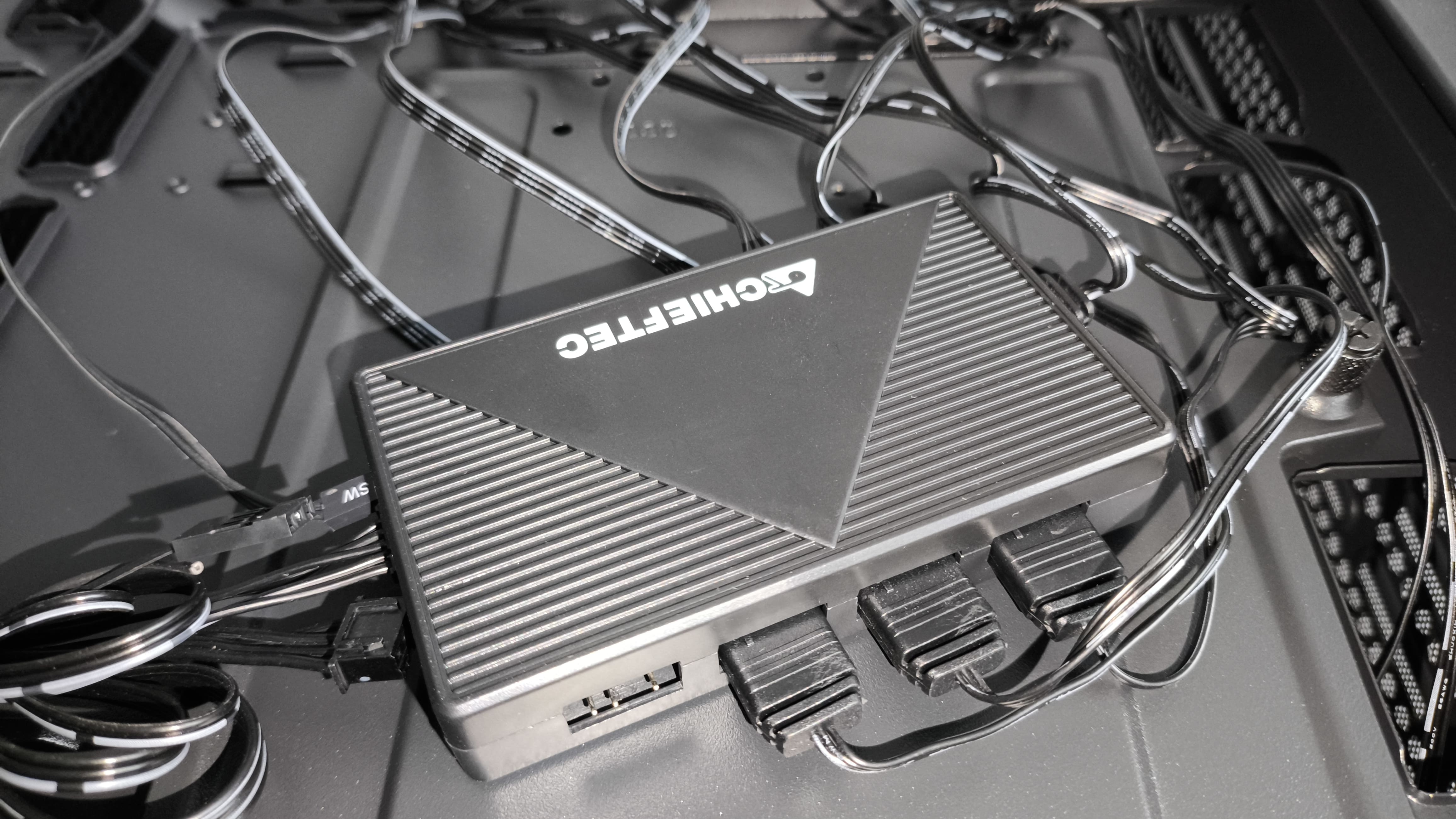

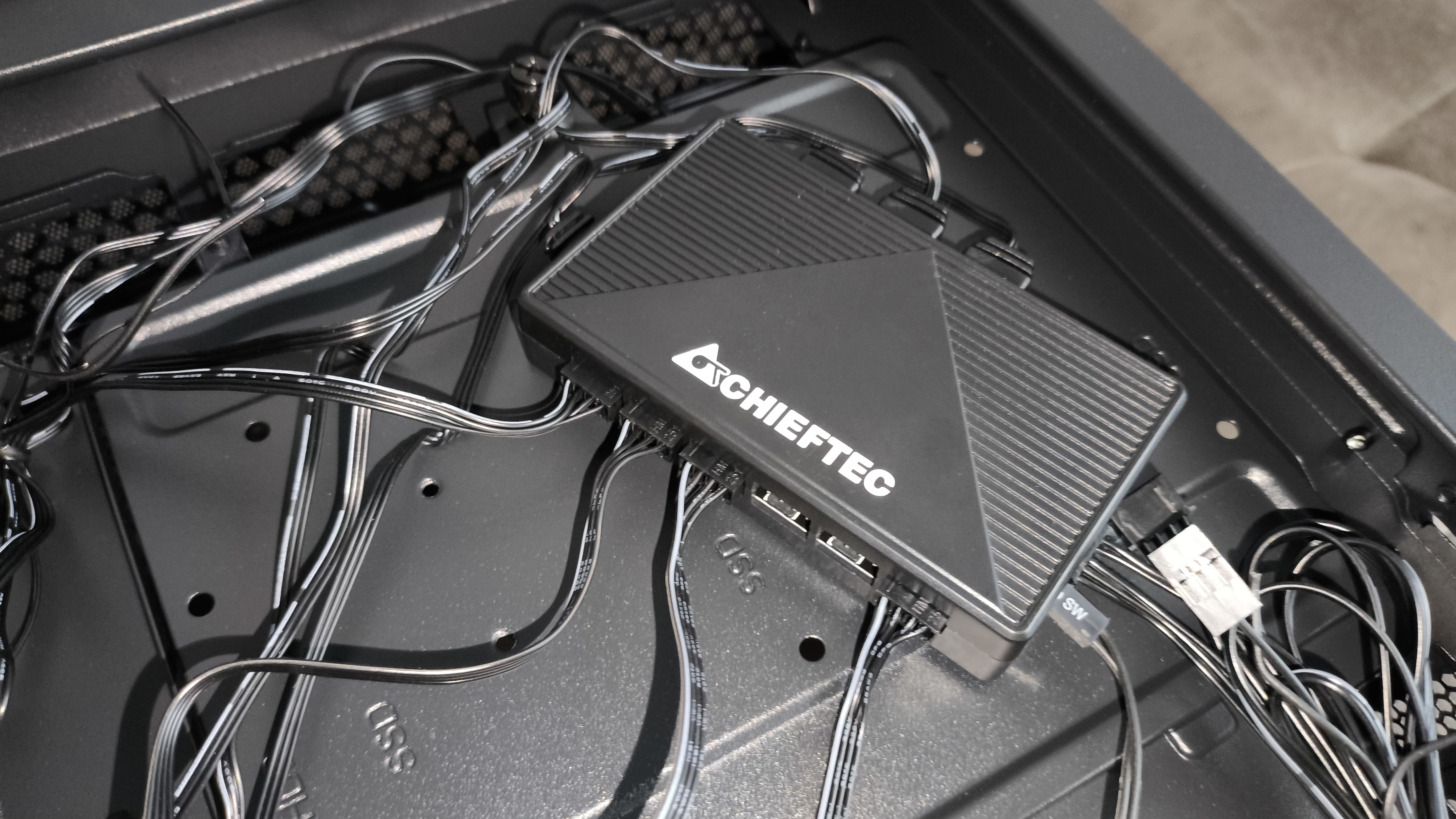

Chieftec Hunter 3 został wyposażony w zintegrowany kontroler, który oferuje sześć złączy PWM dla wentylatorów oraz sześć 3-pinowych złączy ARGB (5 V). Po podłączeniu fabrycznie zamontowanych jednostek użytkownikowi pozostają jeszcze dwa wolne gniazda PWM i dwa wolne złącza ARGB, co daje możliwość łatwej rozbudowy systemu o dodatkowe wentylatory lub urządzenia podświetlenia.
Producent niestety nie podaje żadnych szczegółowych informacji dotyczących maksymalnego dopuszczalnego obciążenia elektrycznego dla podłączanych komponentów – brak takich danych zarówno w dołączonej, skróconej instrukcji obsługi, jak i na oficjalnej stronie produktu.
