3. WNĘTRZE OBUDOWY

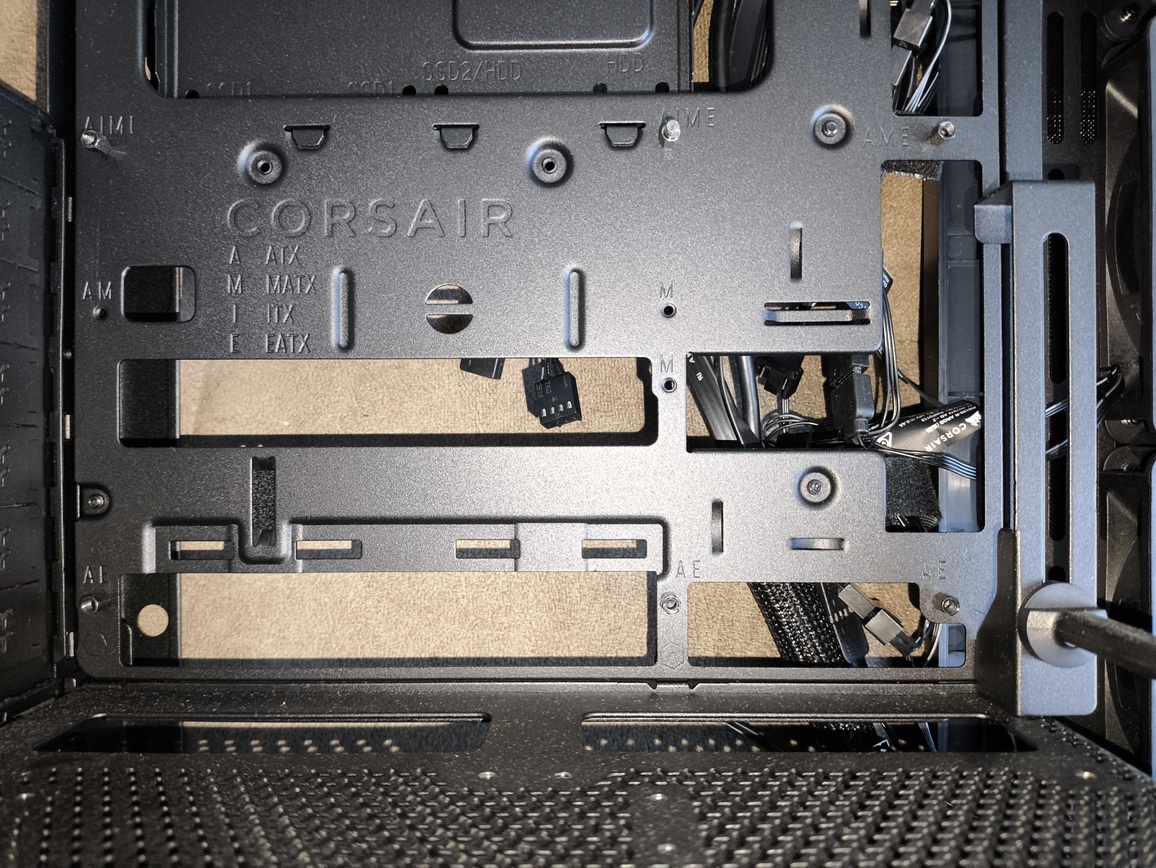

tacka montażowa

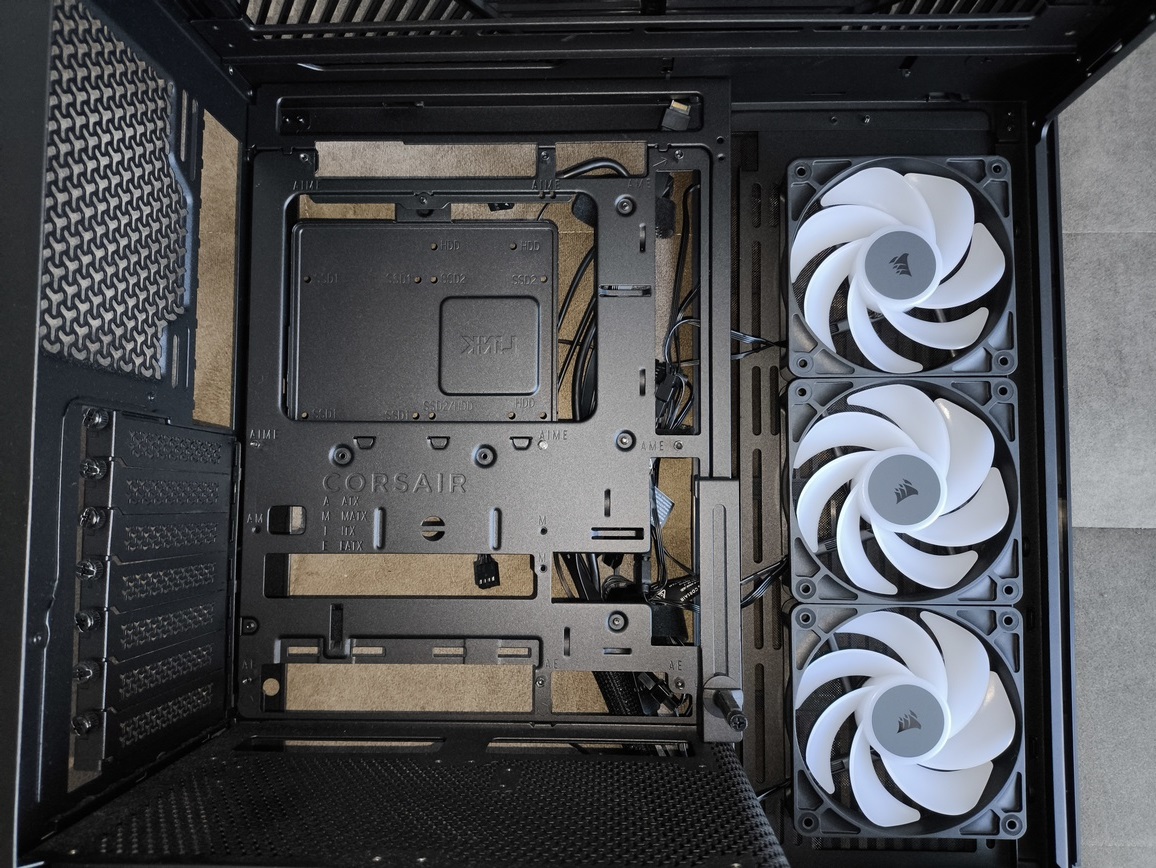

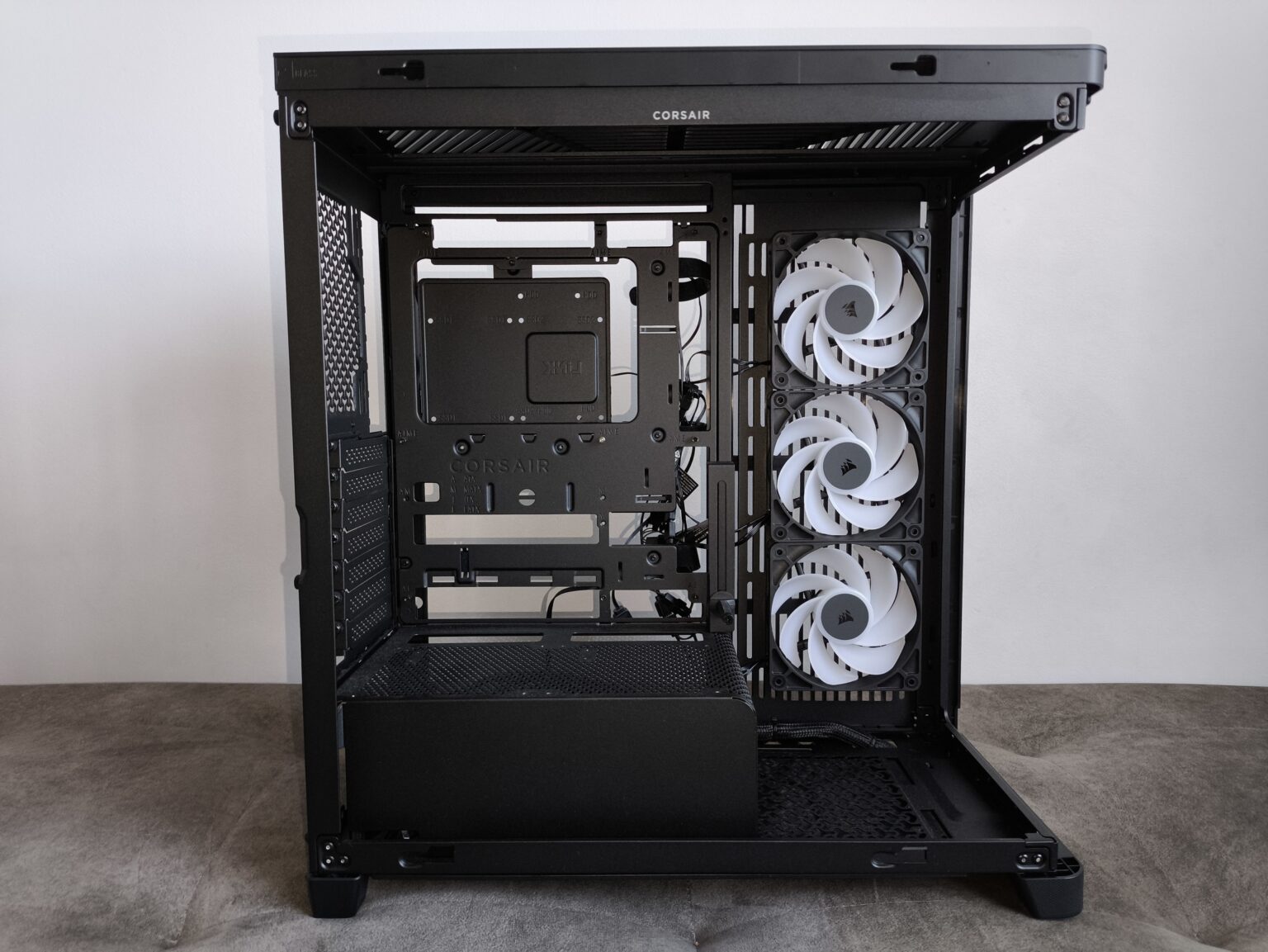

Wnętrze obudowy Corsair Frame 4500X RS-R ARGB zostało zaprojektowane w sposób wyraźnie ukierunkowany na montaż nowoczesnych, rozbudowanych konfiguracji, przy jednoczesnym zachowaniu wysokiej kultury prowadzenia okablowania.
Demontowalna tacka montażowa obsługuje płyty główne w formatach ATX, Micro-ATX, Mini-ITX oraz E-ATX o szerokości do 280 mm, co czyni ją kompatybilną nawet z rozległymi modelami wyposażonymi w rozbudowane sekcje zasilania, dodatkowe złącza czy moduły chłodzenia.

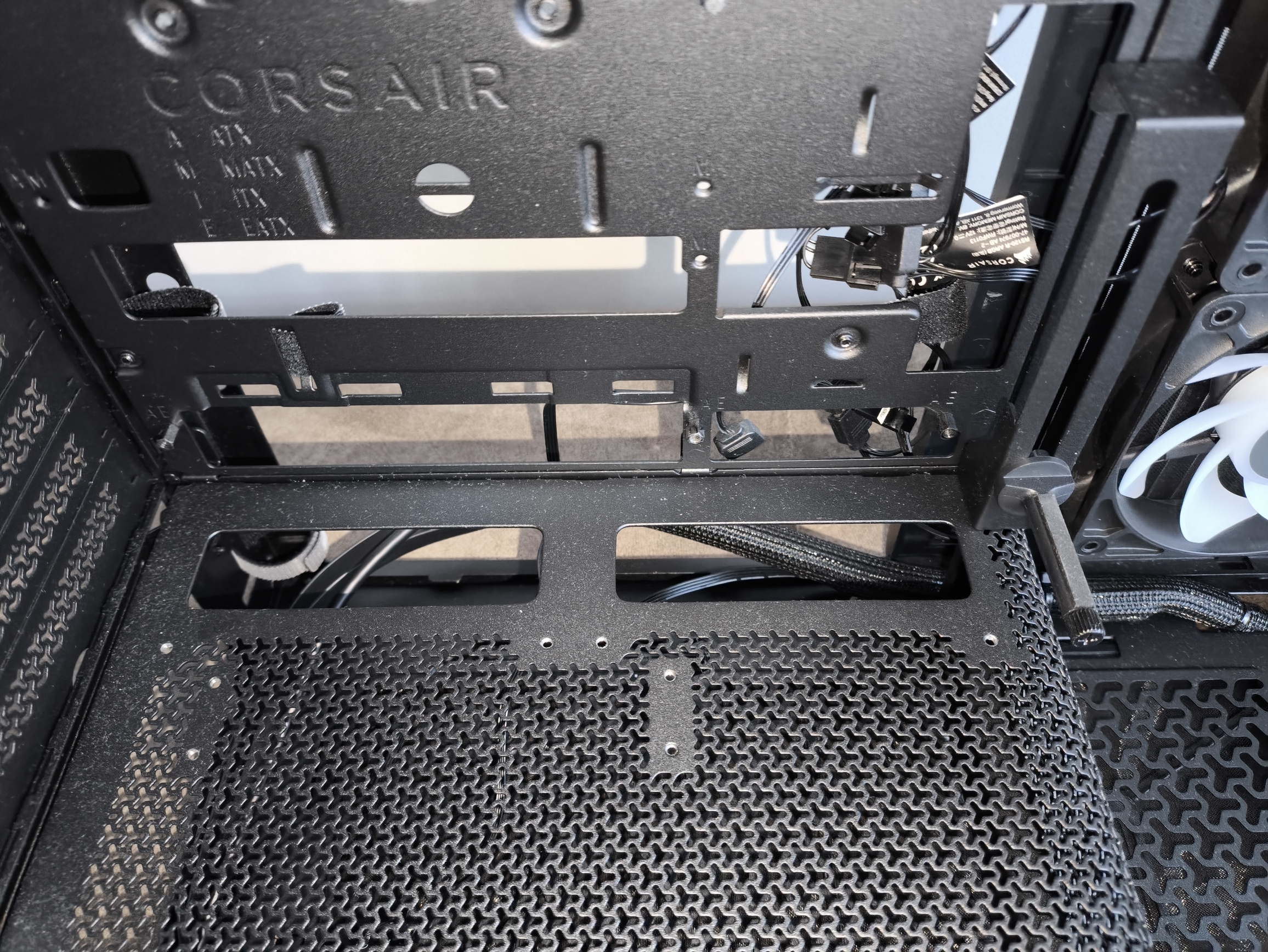

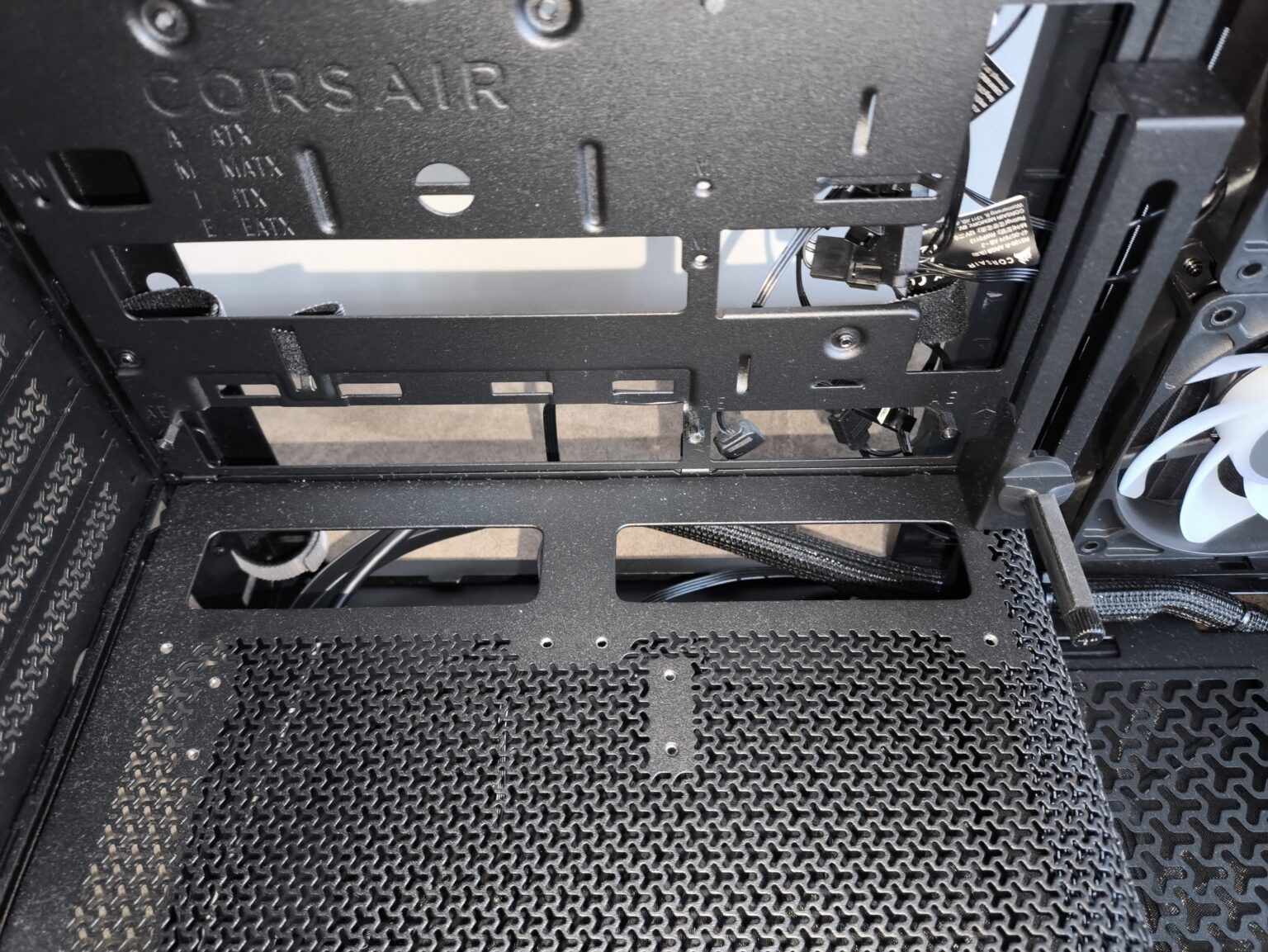

Tacka montażowa została wyposażona w liczne otwory na przewody — zarówno klasyczne, jak te wykorzystywane w 4000D, jak i dodatkowe, poszerzone otwory pod BTF/Project Zero.
Od razu rzuca się w oczy bardzo duża ilość wolnej przestrzeni ponad i poniżej płyty głównej.
Wyróżnić można:
- trzy duże przelotki przy prawym boku tacki, z możliwością maskowania magnetyczną listwą w zestawie,
- dwa górne otwory do wyprowadzenia EPS 8-pin,
- duże otwory pod przewody USB/HD-Audio w dolnej strefie,
- dodatkowe otwory w podłodze obudowy — pozwalające na prowadzenie przewodów pod GPU lub do ewentualnych wentylatorów zamontowanych na piwnicy.
Wszystkie otwory są starannie zaoblone i nie posiadają ostrych krawędzi. Jedynym odczuwalnym brakiem jest to, że część z nich nie została wyposażona w gumowe gromety, co bywa zauważalne zwłaszcza w obudowie o tak eksponowanym, panoramicznym wnętrzu, gdzie widać wszystko.
Metal tacki jest wystarczająco gruby i sztywny, aby nie wyginał się podczas montażu. Osobiście zmierzyłem na blachach maksymalnie do 1,2 mm grubości.
Corsair zachował konstrukcję znaną z modelu FRAME 4000D — stabilną, zwartą i odporną na punktowe naprężenia. Montaż płyty głównej przebiega bezproblemowo, a otwarcie wycięcia pod backplate chłodzenia CPU jest duże i wygodnie umieszczone.
Wrażenie jakościowe poprawia jednolita, matowa powierzchnia malowania wewnętrznego, pozbawiona jakichkolwiek różnic w odcieniu — nawet w trudno dostępnych miejscach. Po zdjęciu tylnego panelu widać jedną z najmocniejszych stron obudowy — ilość miejsca na przewody.
Wnętrze pozwala na zamontowanie:

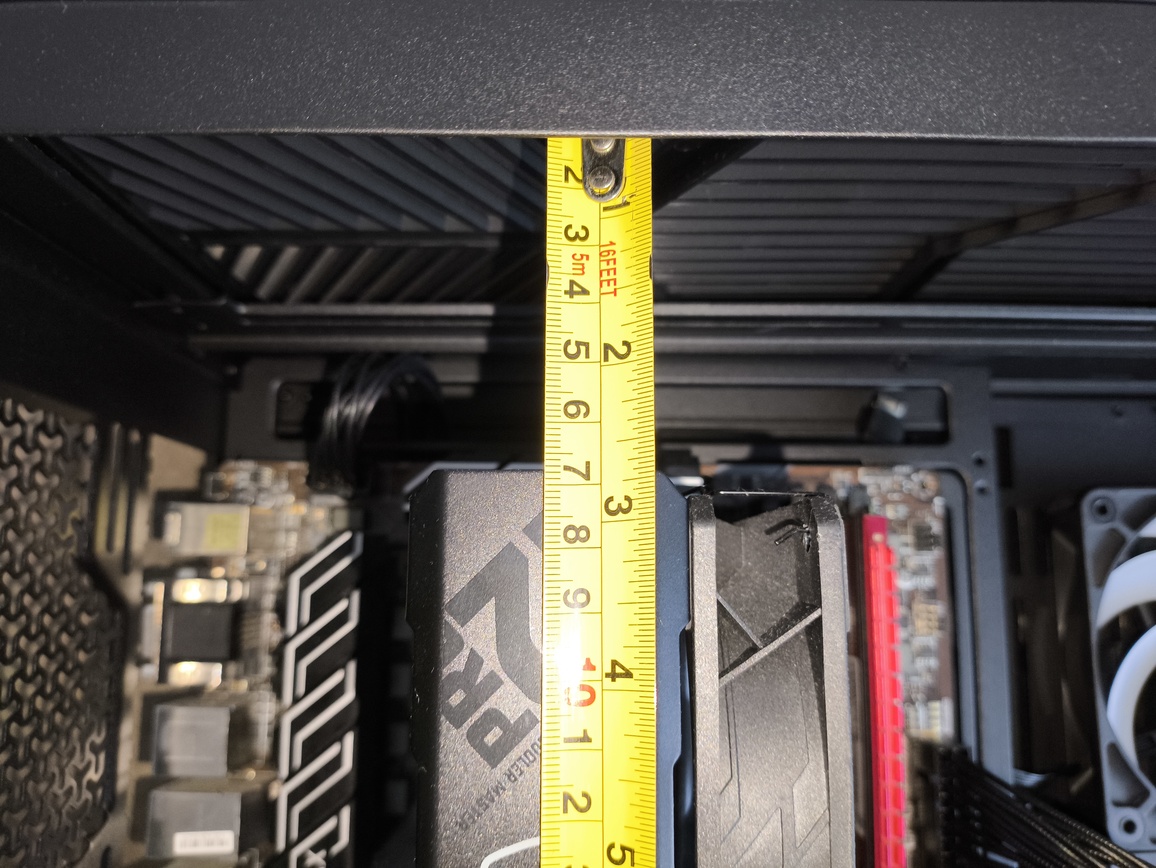

- chłodzenia powietrznego CPU o wysokości do 185 mm maksymalnie
- zestawu AIO 360 mm w topie, gdzie odsunięcie szyny montażowej od płyty głównej zapewnia możliwość instalacji grubszych radiatorów (tzw. system FRAME)
- alternatywnie: chłodnicy 360 mm z przodu, przy jednoczesnym zachowaniu pełnej kompatybilności z długimi kartami graficznymi
- kart graficznych o długości do 460 mm maksymalnie

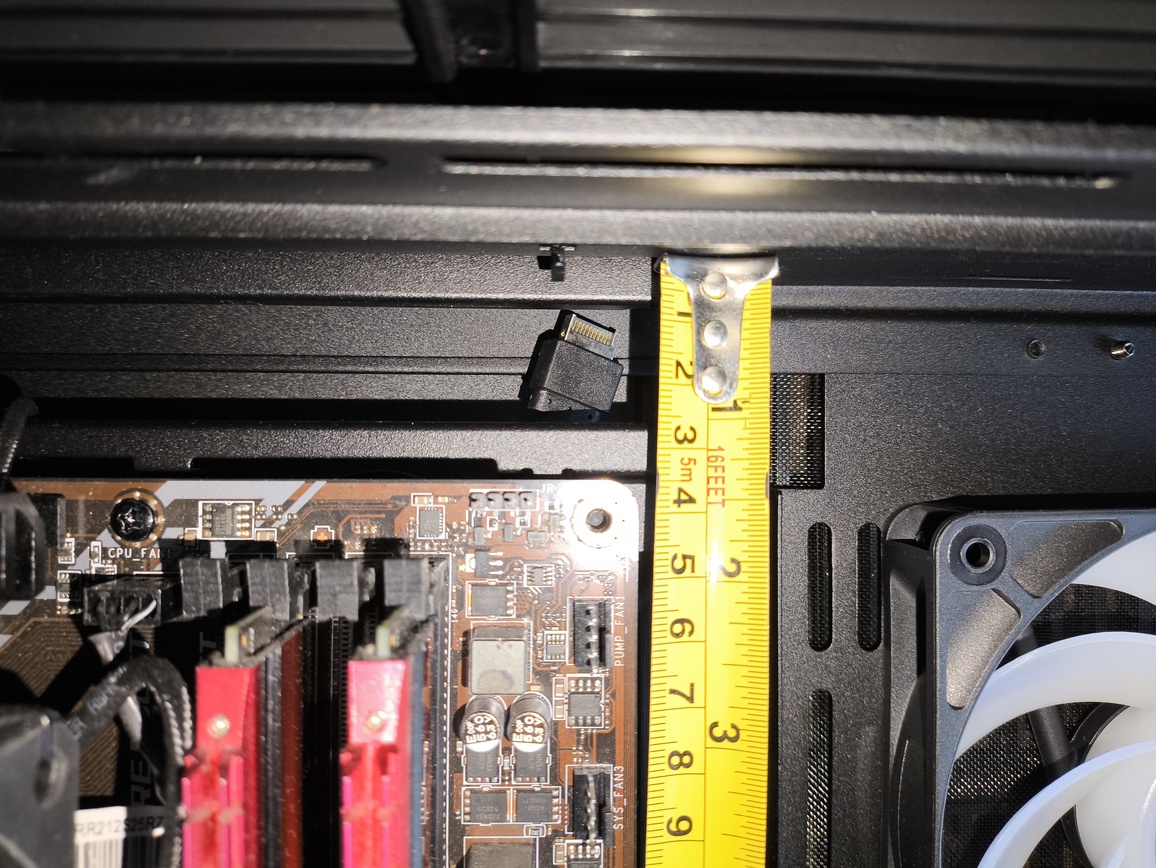

Co ważne, sposób zaprojektowania górnej ramy oraz odsunięcie tacki od przedniej sekcji obudowy pozwala na instalację chłodzeń AiO bez ryzyka kolizji z pamięciami RAM i radiatorem sekcji VRM.

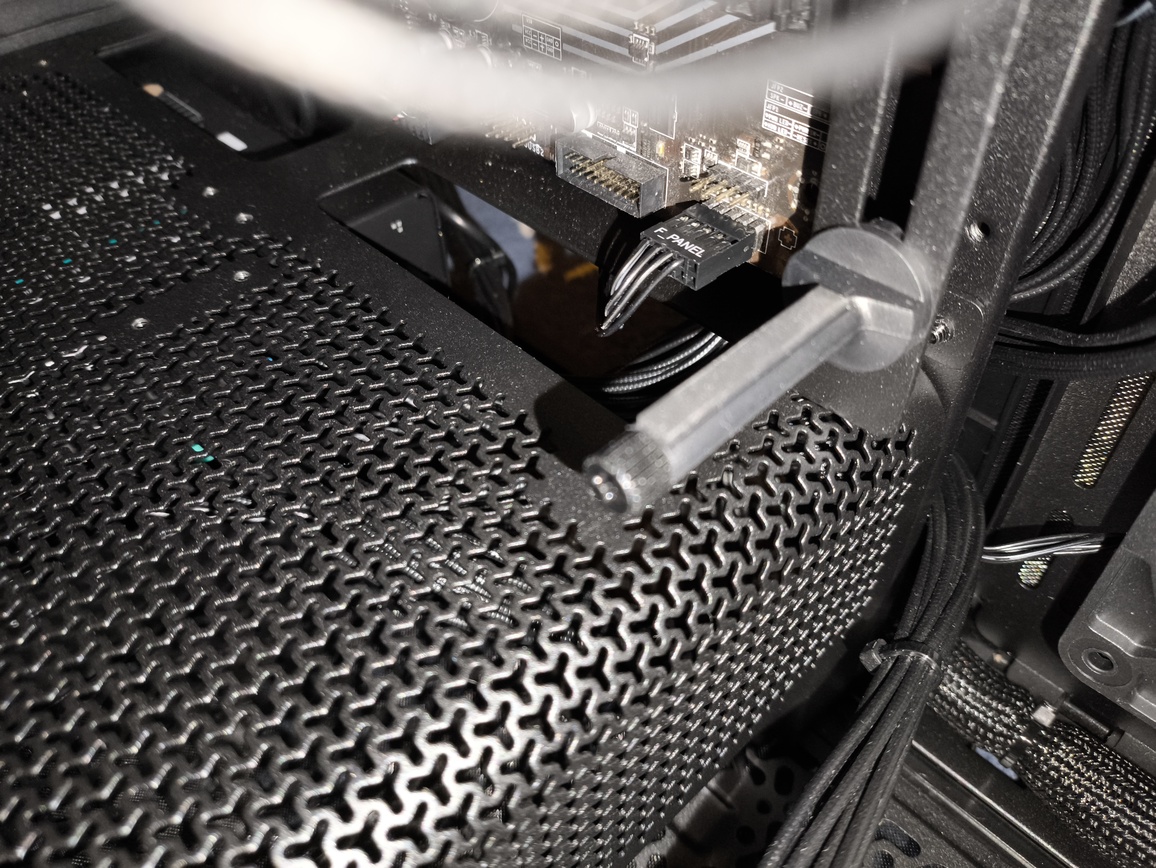

Sama tacka nie ogranicza kart graficznych — wszelkie potencjalne kolizje w praktyce ograniczone są jedynie przez dodatkowy, wbudowany wspornik karty graficznej, który, choć solidny, może kolidować z potrójnymi układami chłodzenia.
Corsair Frame 4500X RS-R ARGB oferuje bardzo dużą przestrzeń na kartę graficzną – bez problemu mieszczą się konstrukcje o długości do 460 mm, co umożliwia instalację topowych modeli NVidii lub AMD.
Tacka oferuje także:
- miejsce na dwa dyski 2,5 cala lub 1 dysk 3,5 cala,
- pełną kompatybilność z płytami BTF/Project Zero,

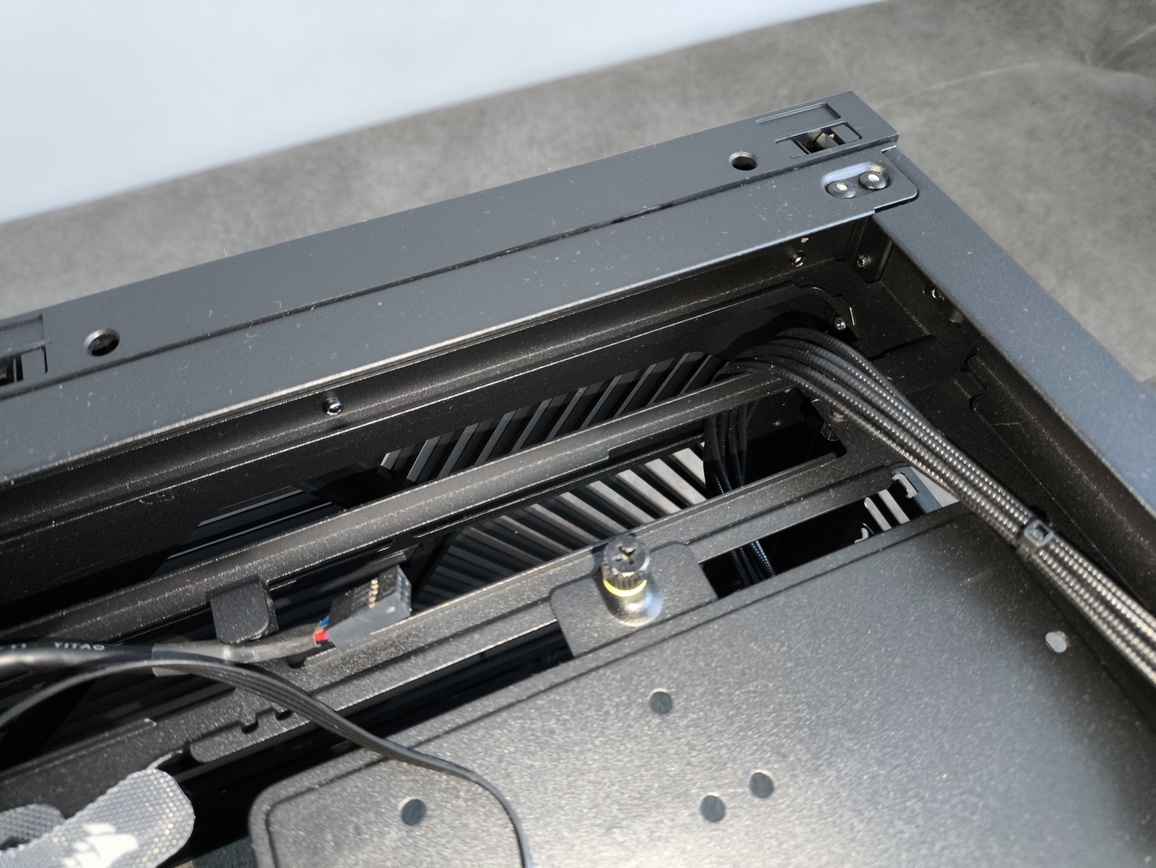

- przestrzeń do poprowadzenia przewodów pomiędzy tacką a topem obudowy,
- możliwość zachowania pełnej przejrzystości wnętrza nawet z dużą ilością urządzeń USB lub dodatkowymi hubami sterującymi.
Za tacką znajduje się:
- kilka długich pasów rzepów rozmieszczonych strategicznie na całej wysokości,
- dodatkowe punkty mocowania zip-tie’ów,
- duże wycięcie pod chłodzenie CPU,

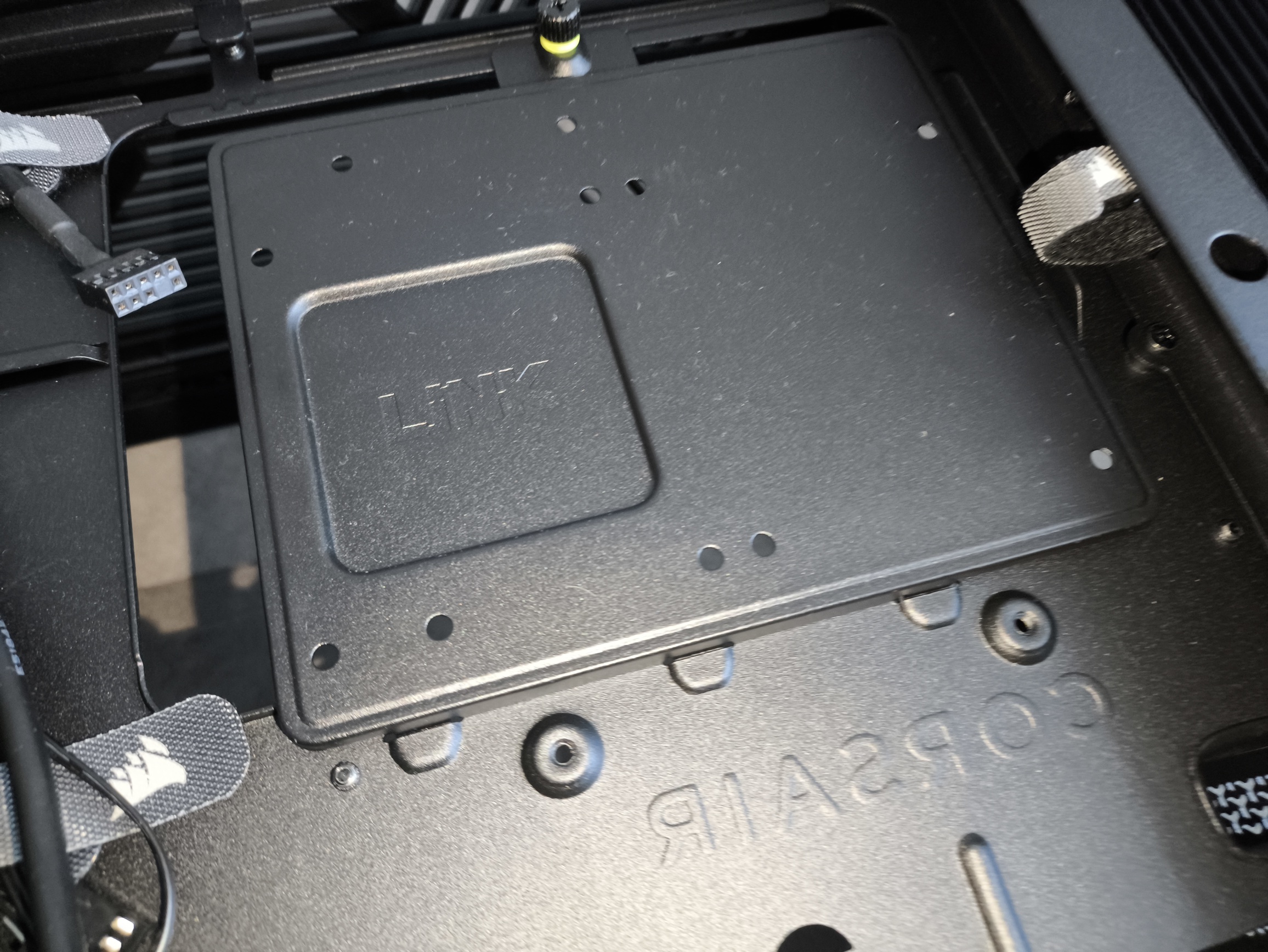

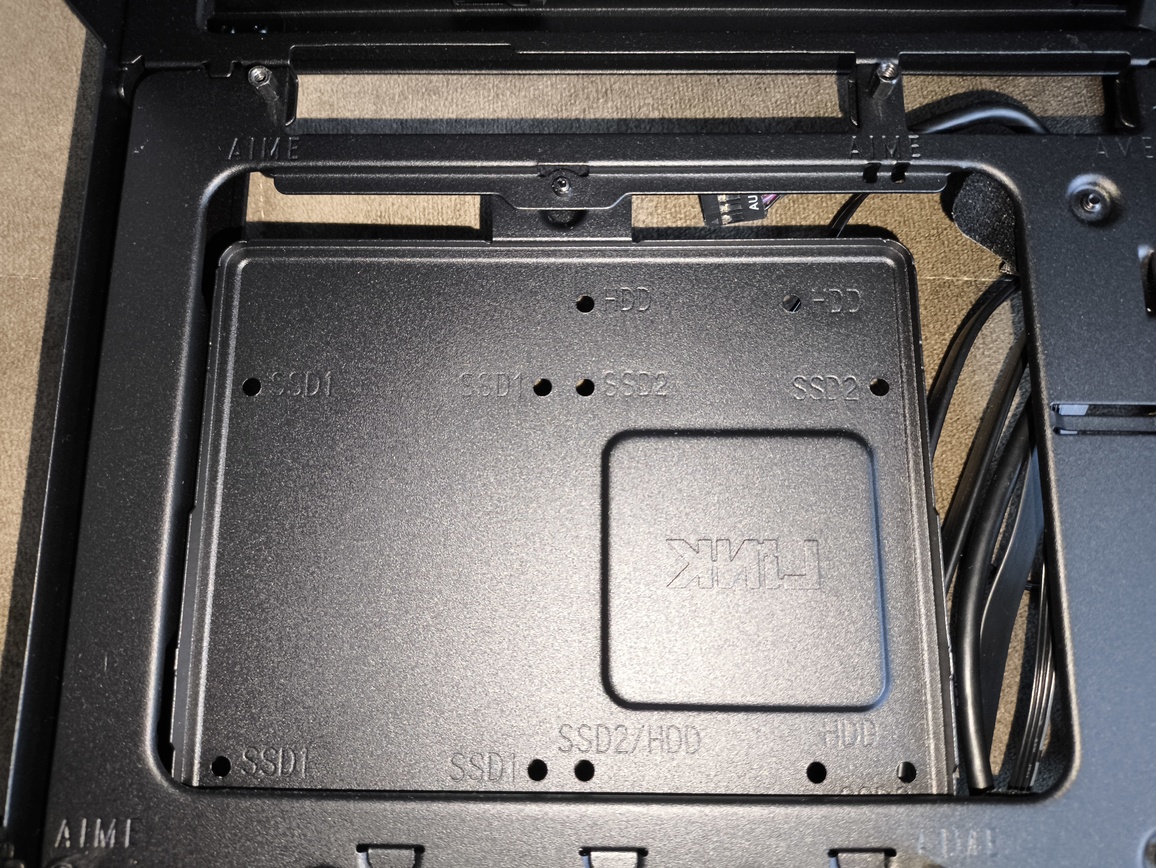

- płytka montażowa dla dysków 2×2,5” lub 1×3,5”.
okablowanie

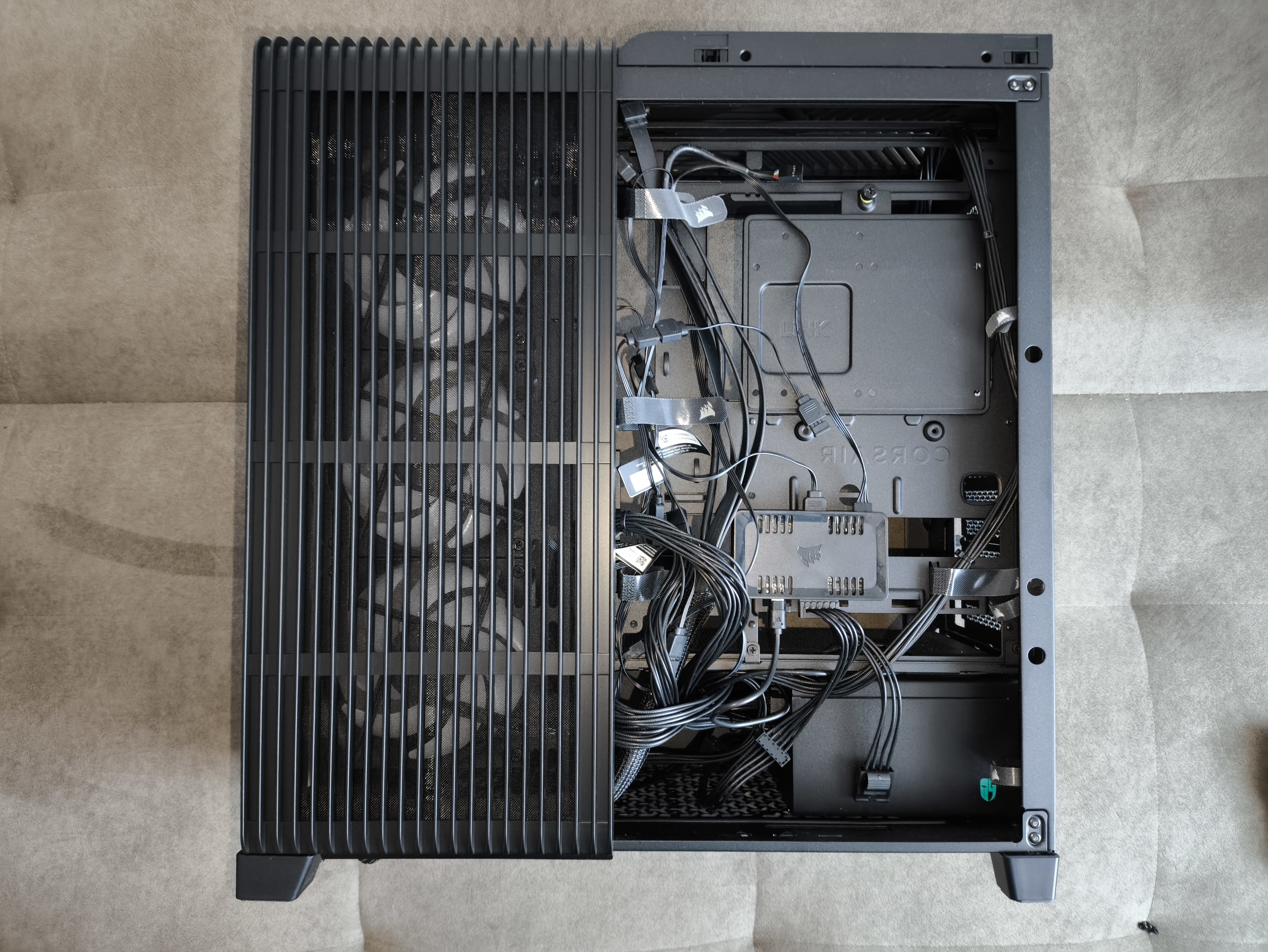

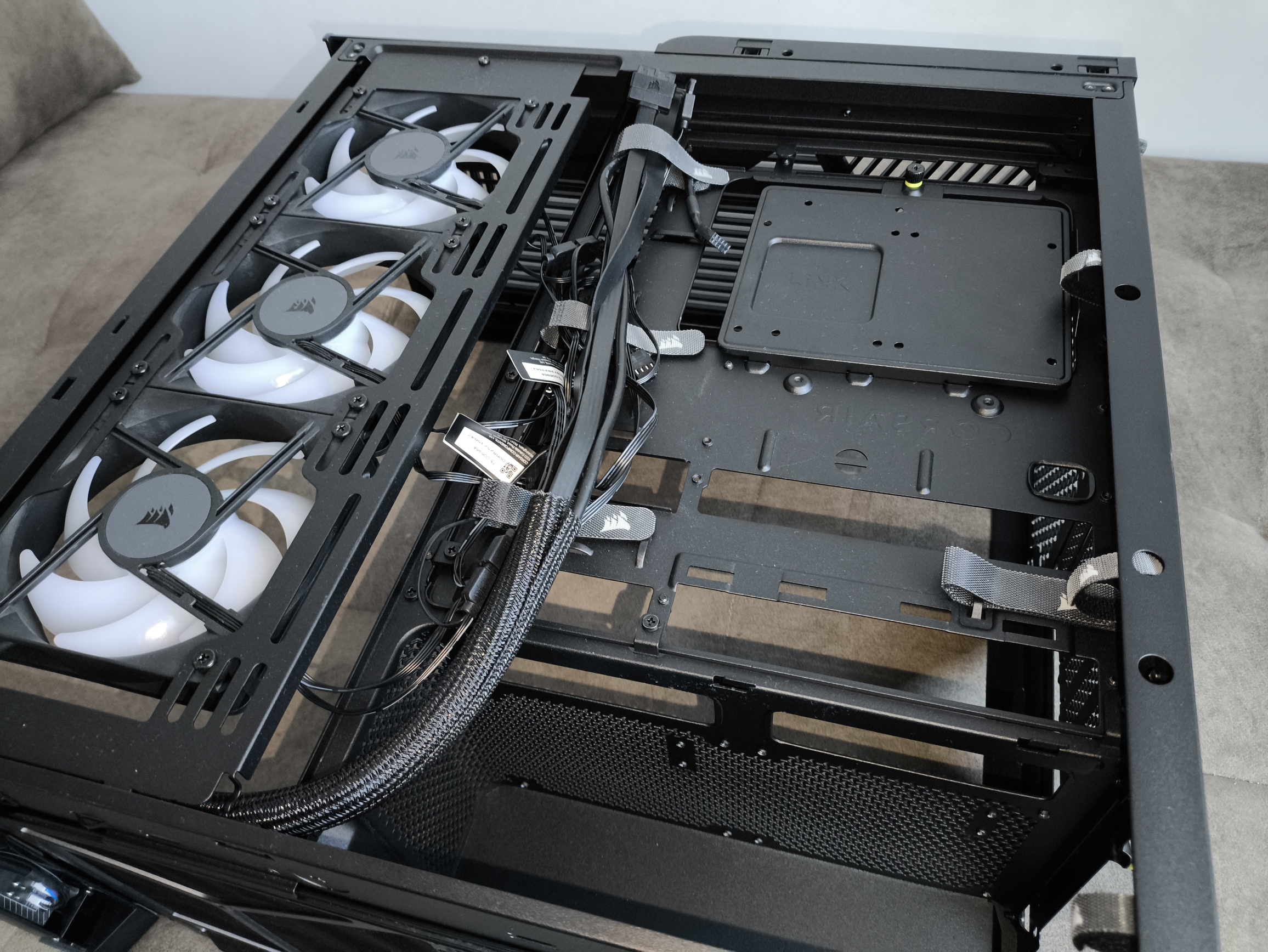

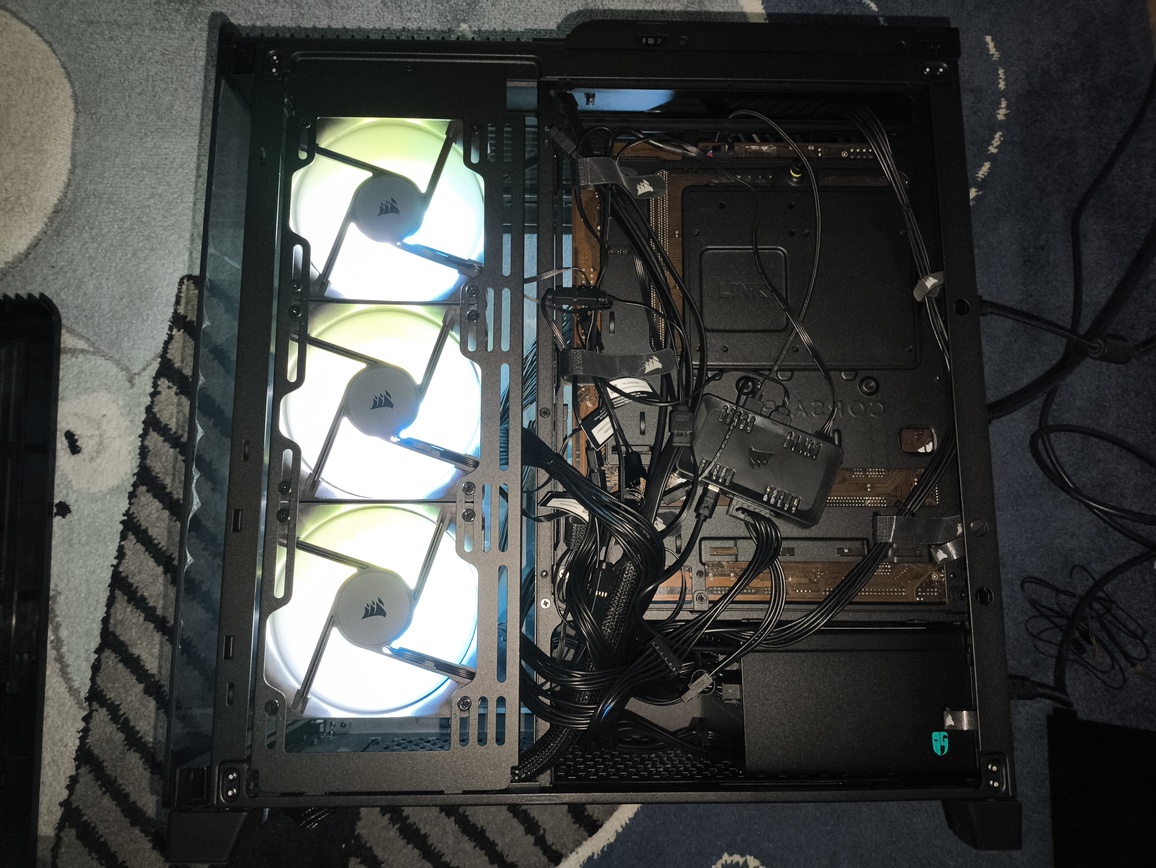

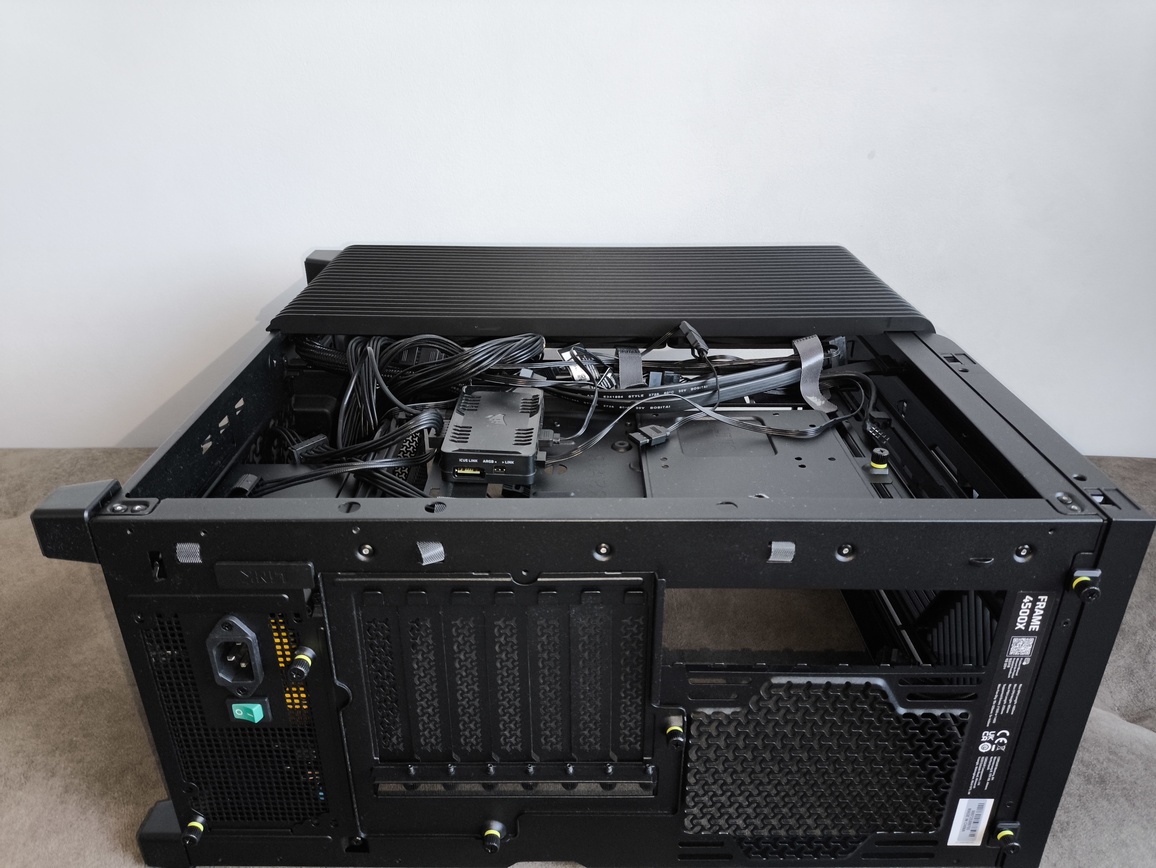

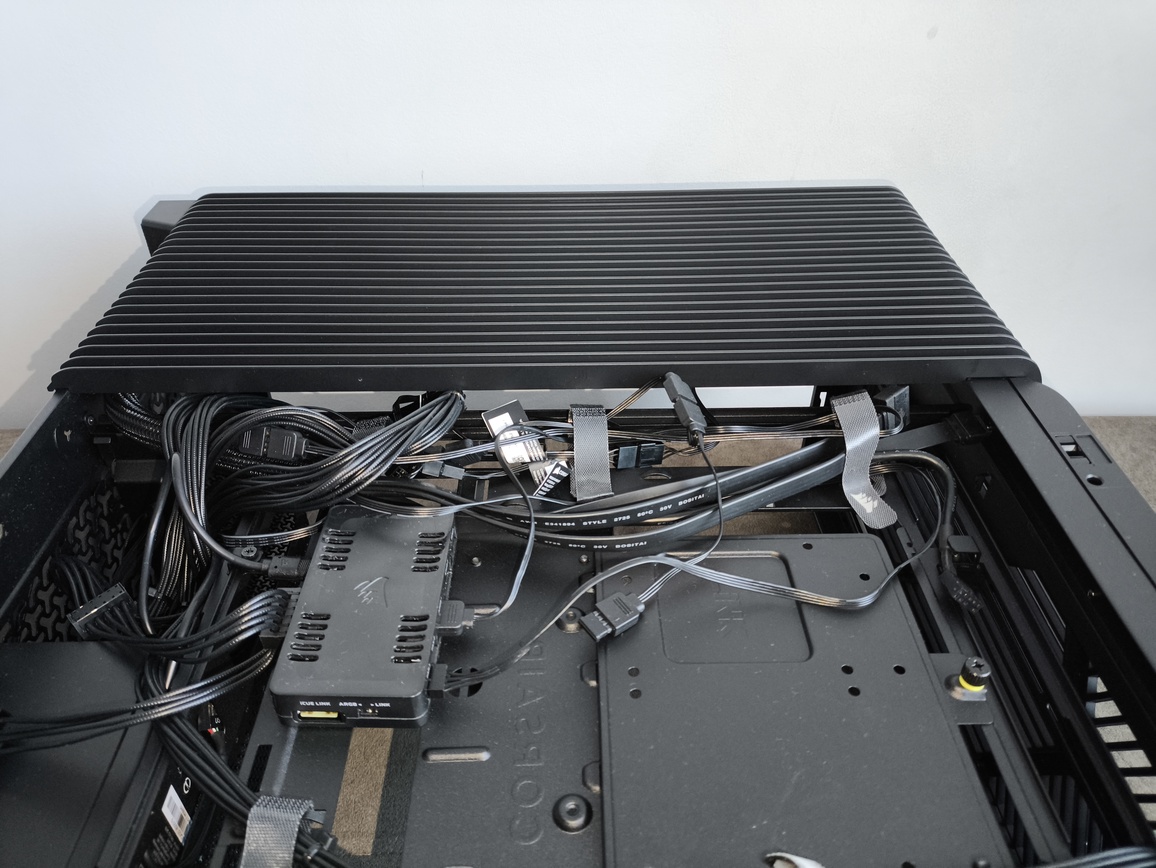

Okablowanie wewnątrz obudowy zasadniczo jest proste do poprowadzenia, ponieważ działa w systemie łańcuchowym. Zmniejsza to liczbę przewodów, eliminuje tradycyjne przewody PWM i ARGB, a finalnie daje bardzo czysty układ. W efekcie nawet przy mocno rozbudowanych konfiguracjach nie ma trudności z utrzymaniem porządku.
Przewody USB-C oraz audio są całkowicie standardowe, natomiast kabel USB 3.0 jest teraz oznaczony markowo przez Corsair. Dzięki zunifikowanemu złączu do płyty głównej ten etap montażu jest maksymalnie uproszczony.
zainstalowane wentylatory

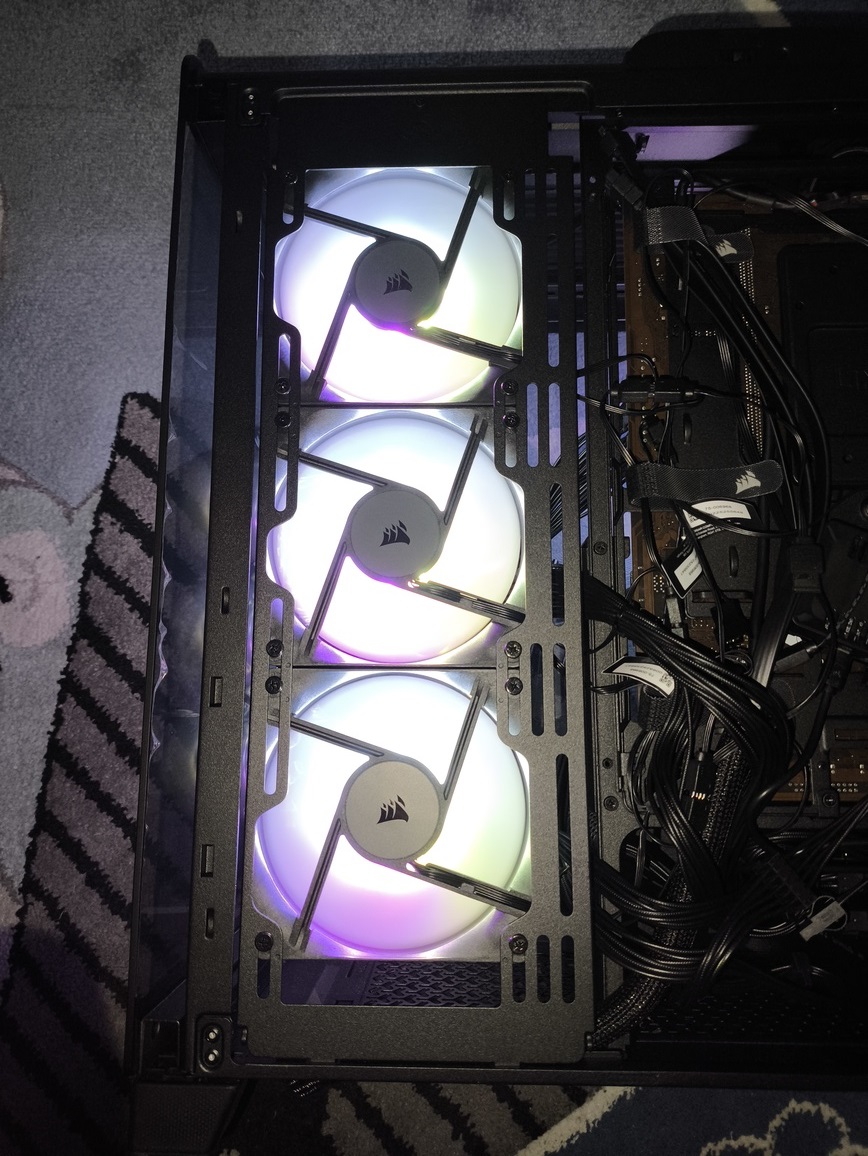

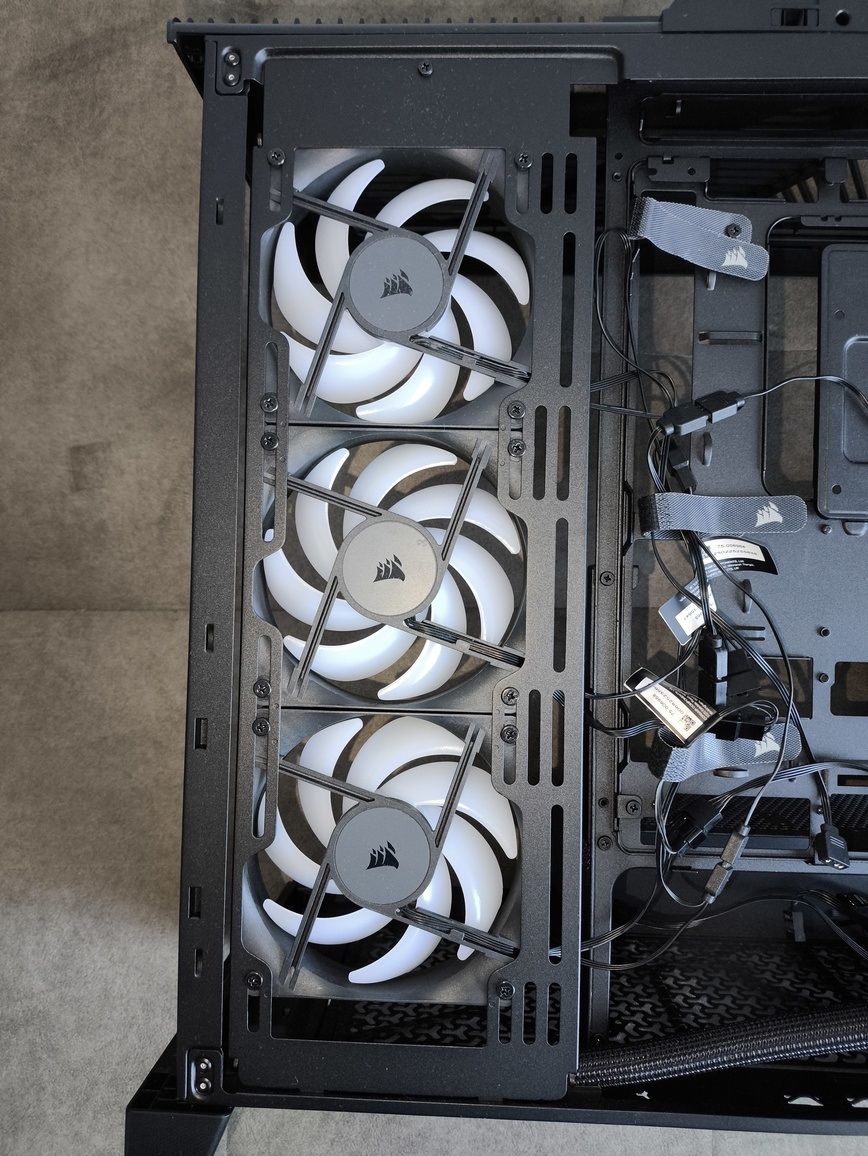

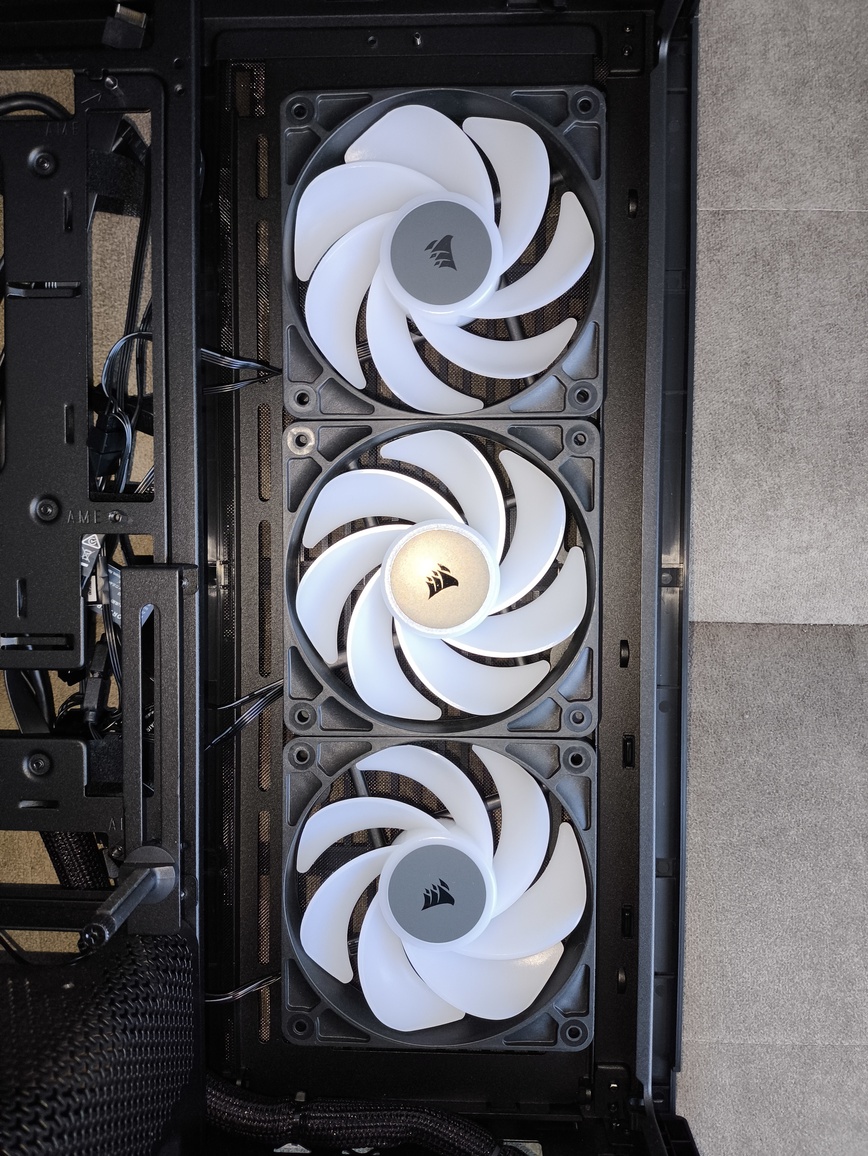

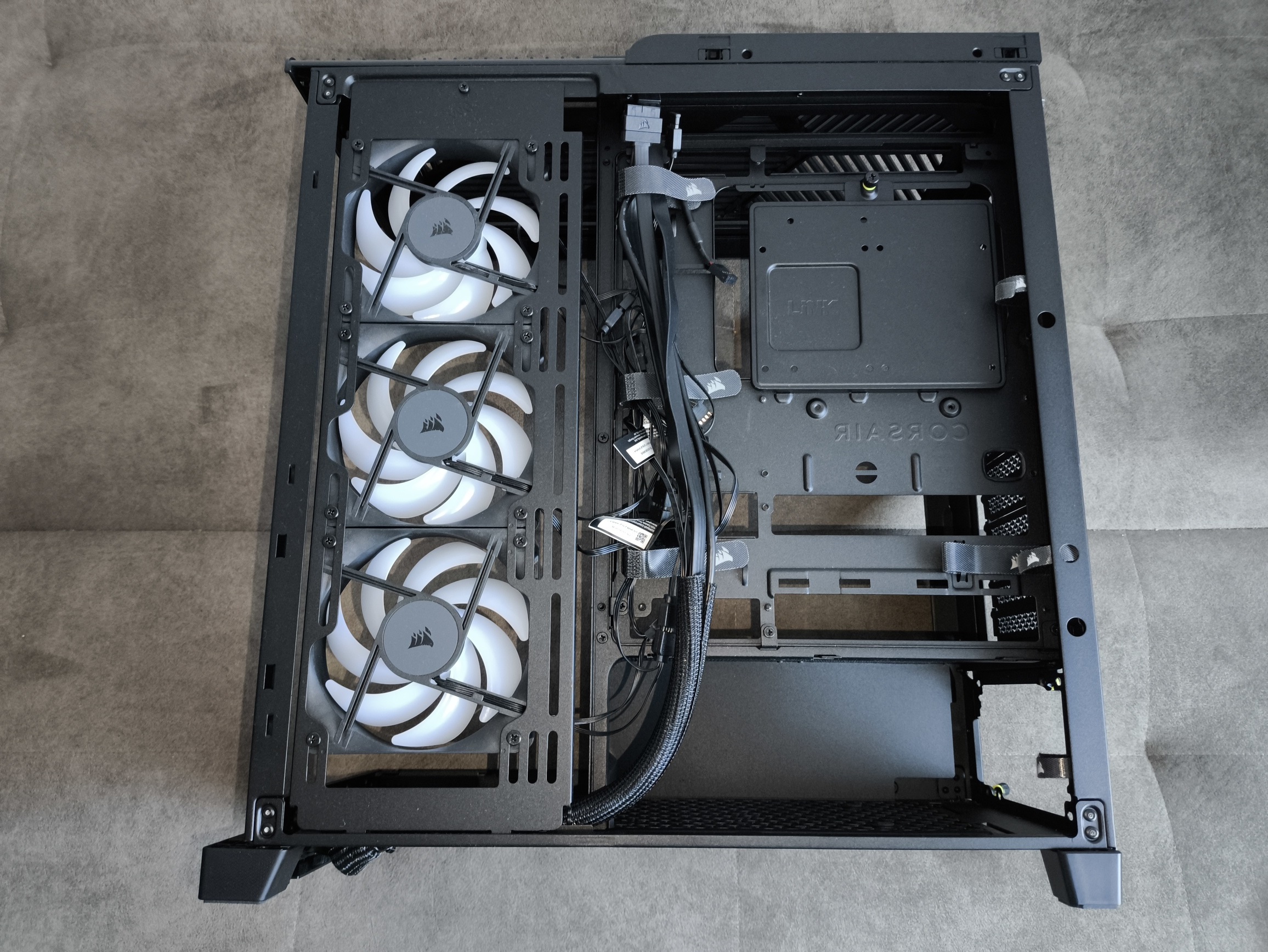

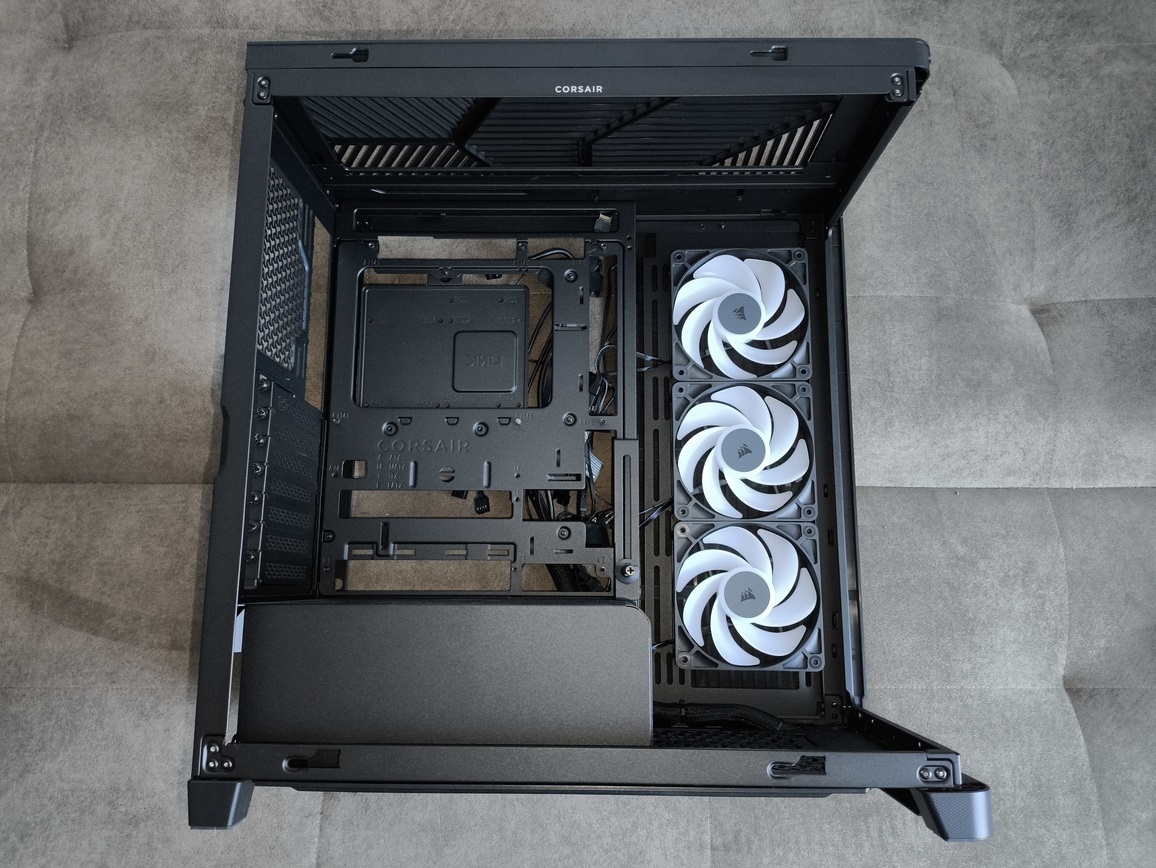

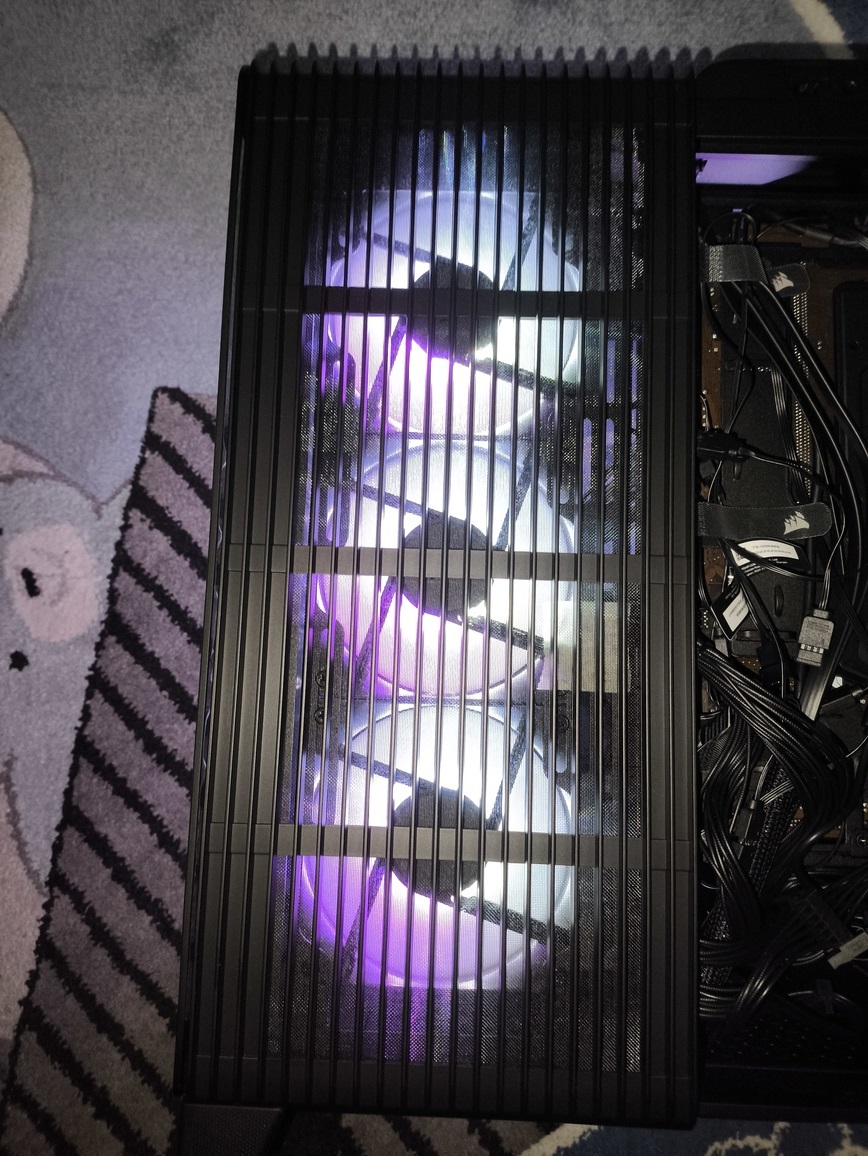

W obudowie fabrycznie zamontowano trzy wentylatory Corsair RS-120R ARGB. Są one częścią systemu Link i działają w układzie szeregowym – to oznacza, że z całego zestawu wychodzi tylko jeden przewód zasilający i sterujący.
W testowanej dziś wersji trzy fabryczne wentylatory znajdują się na froncie, a kolejne trzy moga być na spodzie lub górze – ale to już zależnie od wersji montażowej.
W standardzie otrzymujemy ułożenie skupione na maksymalnym przepływie powietrza przodem, co tworzy układ tak zbalansowany, że Corsair nie montuje wentylatora z tyłu.

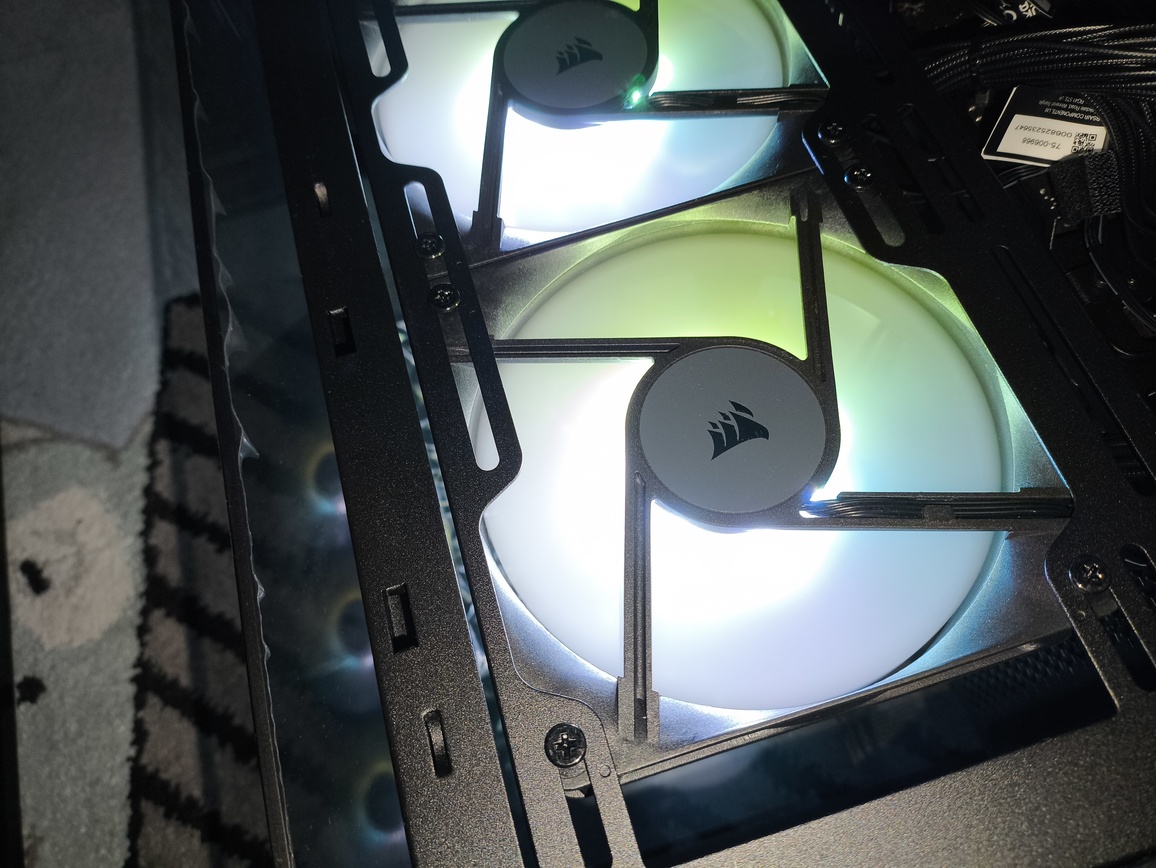

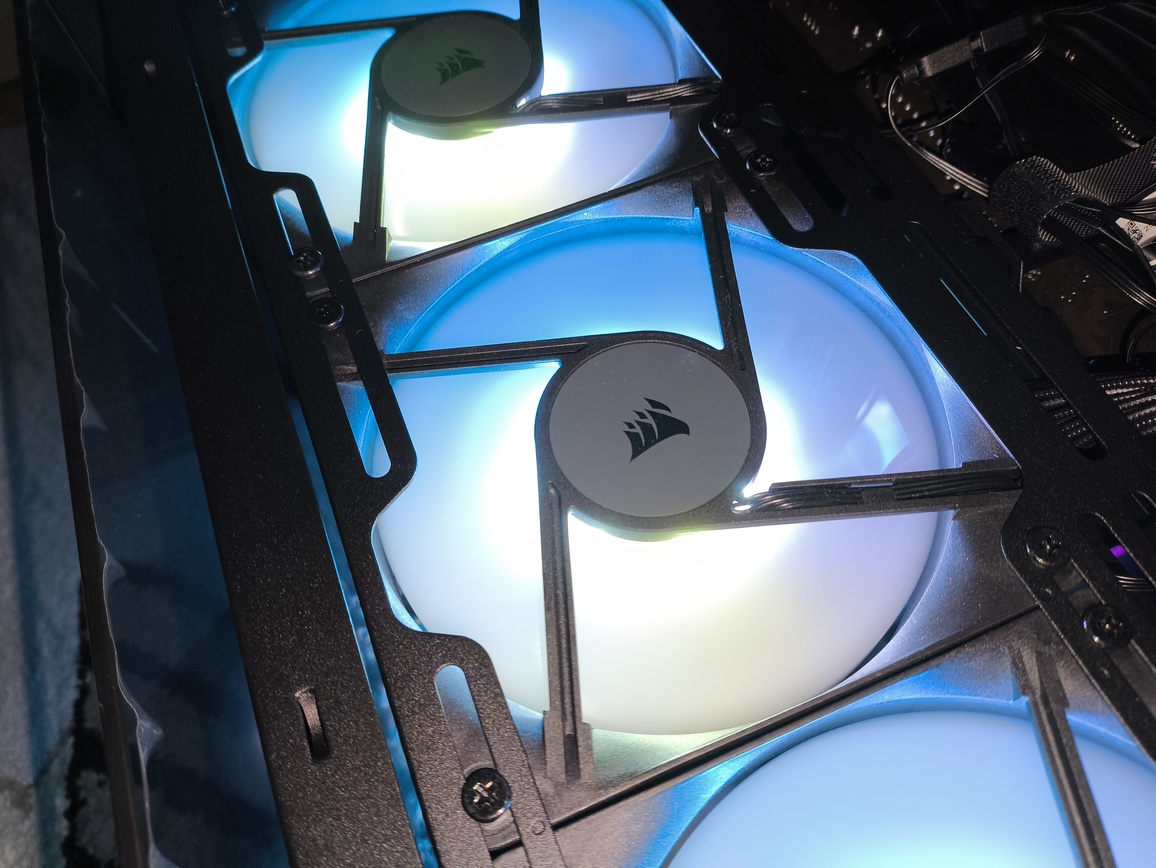

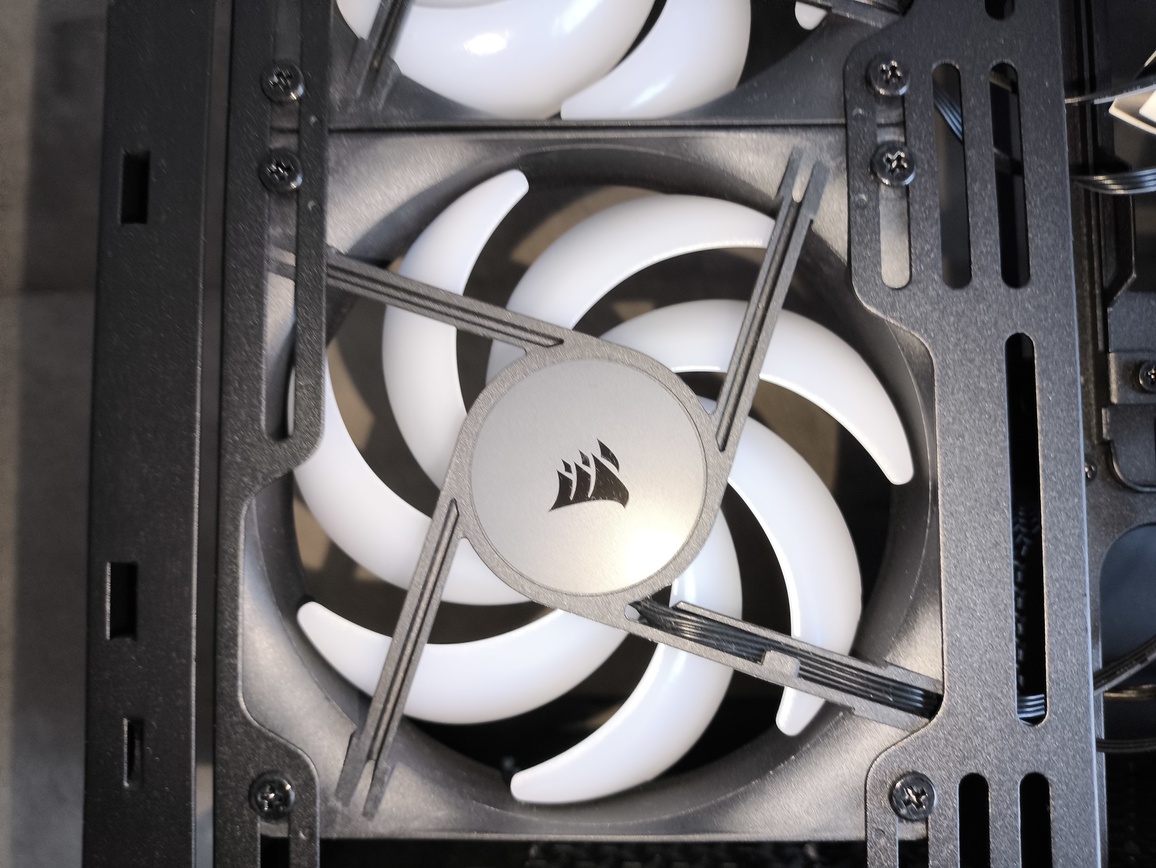

No dobra, ale dlaczego te wentylatory są tak wyszczuplone? No a po to, aby stworzyć efekt świetlnej ramy i umożliwić umieszczenie dwóch paneli (szklany + perforowany) bez ograniczania przestrzeni wewnętrznej.
Śmigła mają dobre parametry akustyczne oraz precyzyjne odwzorowanie kolorów RGB dzięki motylkowemu rozkładowi diod w ramce.
Ich zakres obrotów to:
- +- 425 RPM minimalnie
- +- 2160 RPM maksymalnie
Lecz oczywiście, jak to ostatnio u Corsaira, więcej innych szczegółowych danych technicznych na ich temat oficjalnie nie mamy… Szukaj pan sam w odmętach Internetu ;)

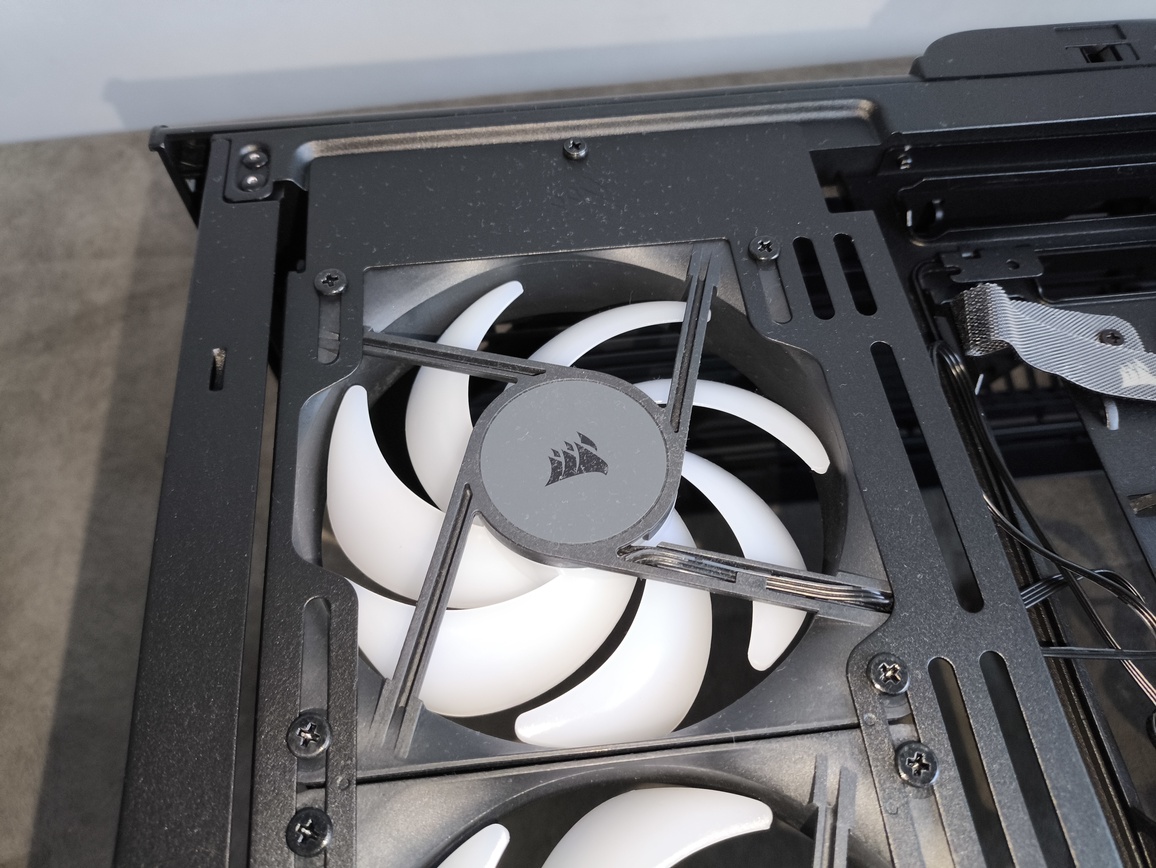

Wentylatory do ramy zamontowano w myśl systemu InfiniRail który to, według producenta, zapewnia niezrównaną elastyczność w rozmieszczaniu wentylatorów i radiatorów. W przeciwieństwie bowiem do tradycyjnych obudów z ustalonymi punktami montażu, InfiniRail wykorzystuje regulowane stalowe wsporniki, które umożliwiają przesuwanie i ustawianie wentylatorów dokładnie tam, gdzie są potrzebne, obsługując rozmiary do 140 mm na górze obudowy.

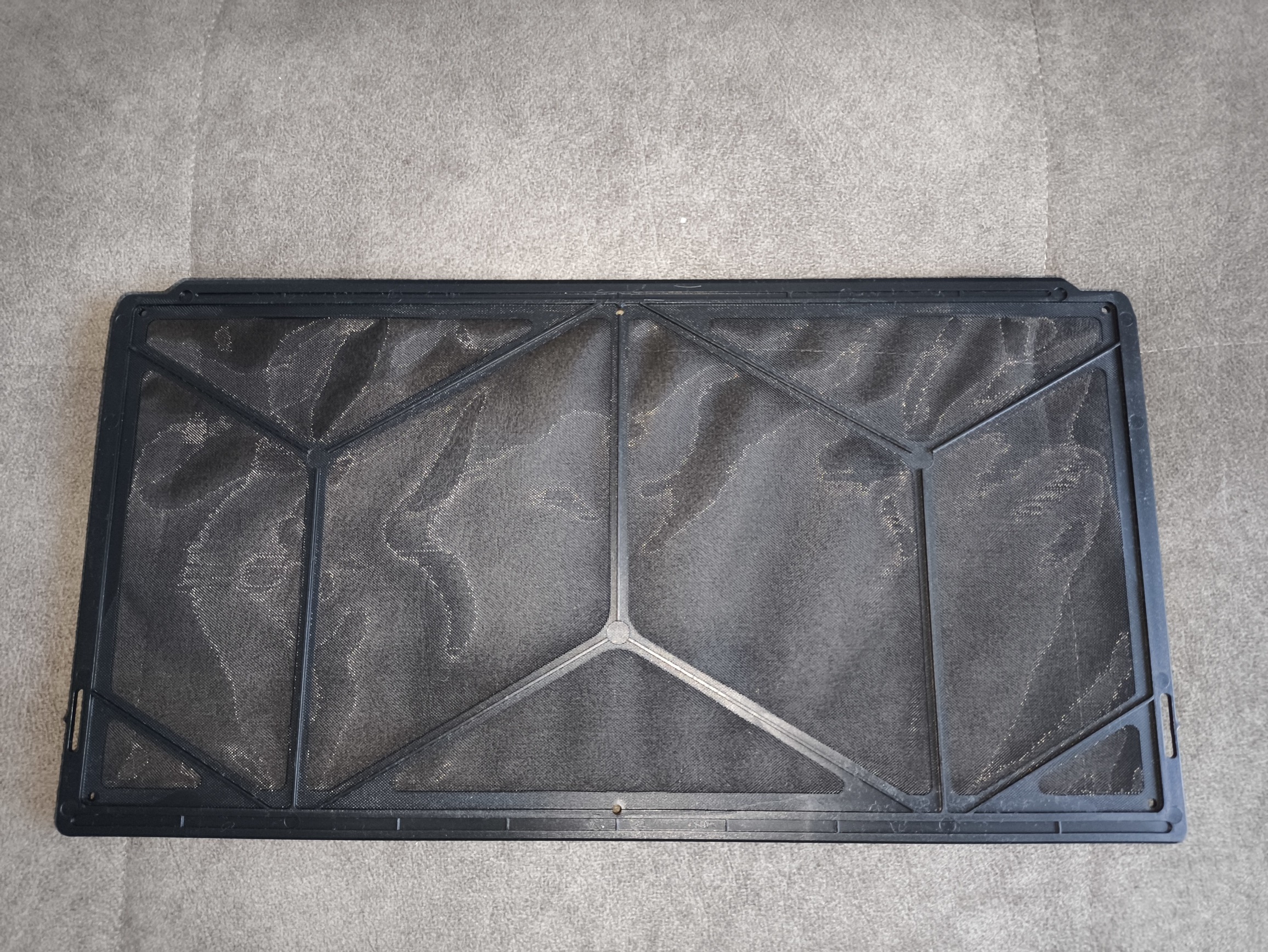

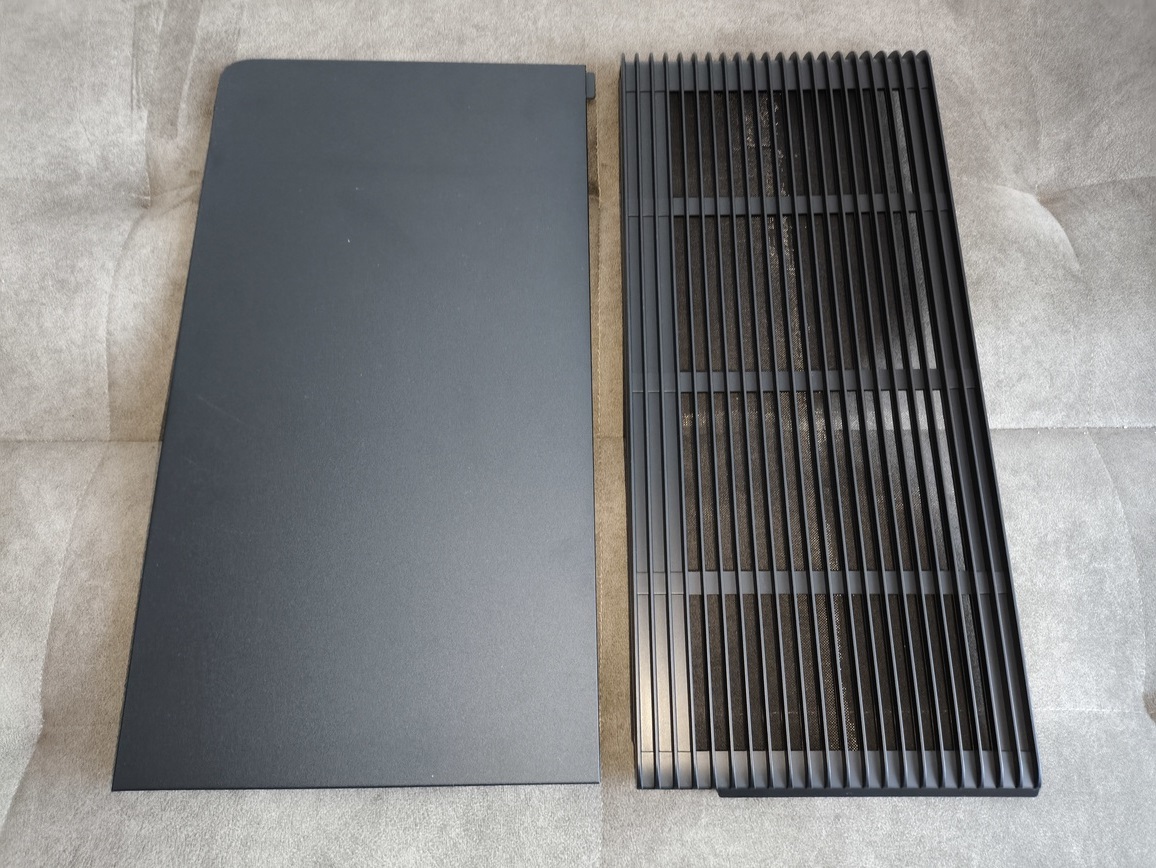

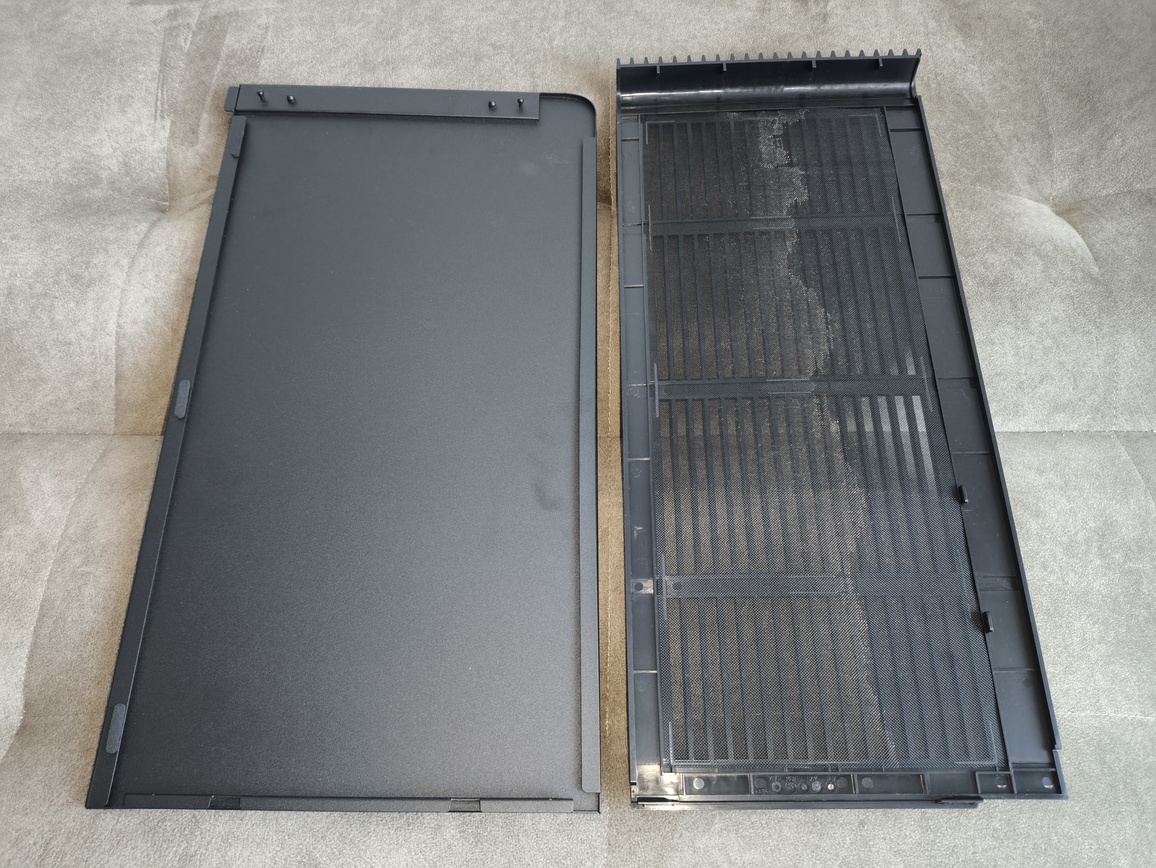

filtry przeciwkurzowe

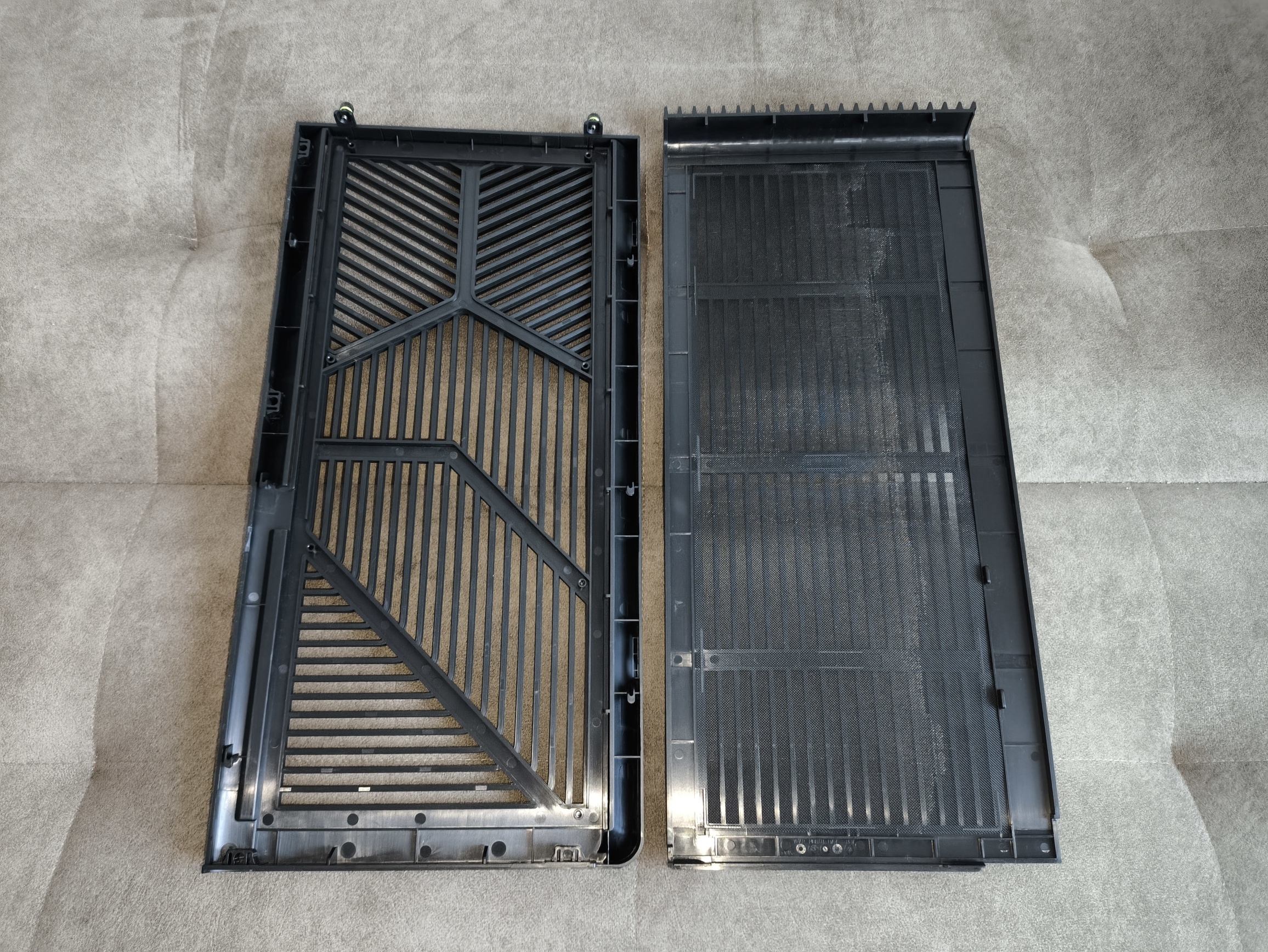

Obudowa posiada trzy główne filtry:
- górny, w formie perforacji o drobnych oczkach (nie jest to klasyczny filtr, ale działa jak mikrofiltr)
- boczny, wbudowany w zewnętrzną perforowaną ramę naprzeciw wentylatorów

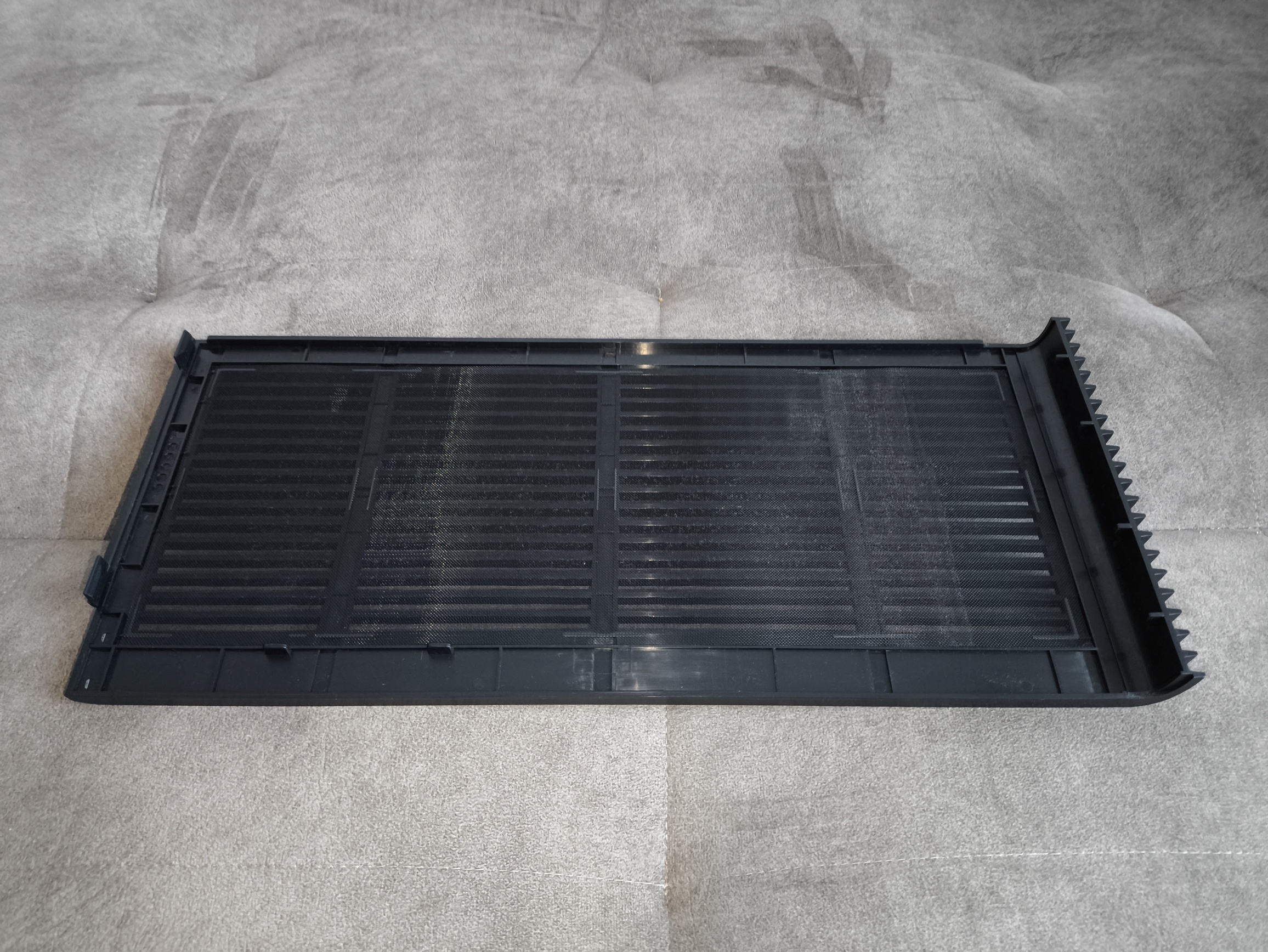

- dolny, wysuwany od boku

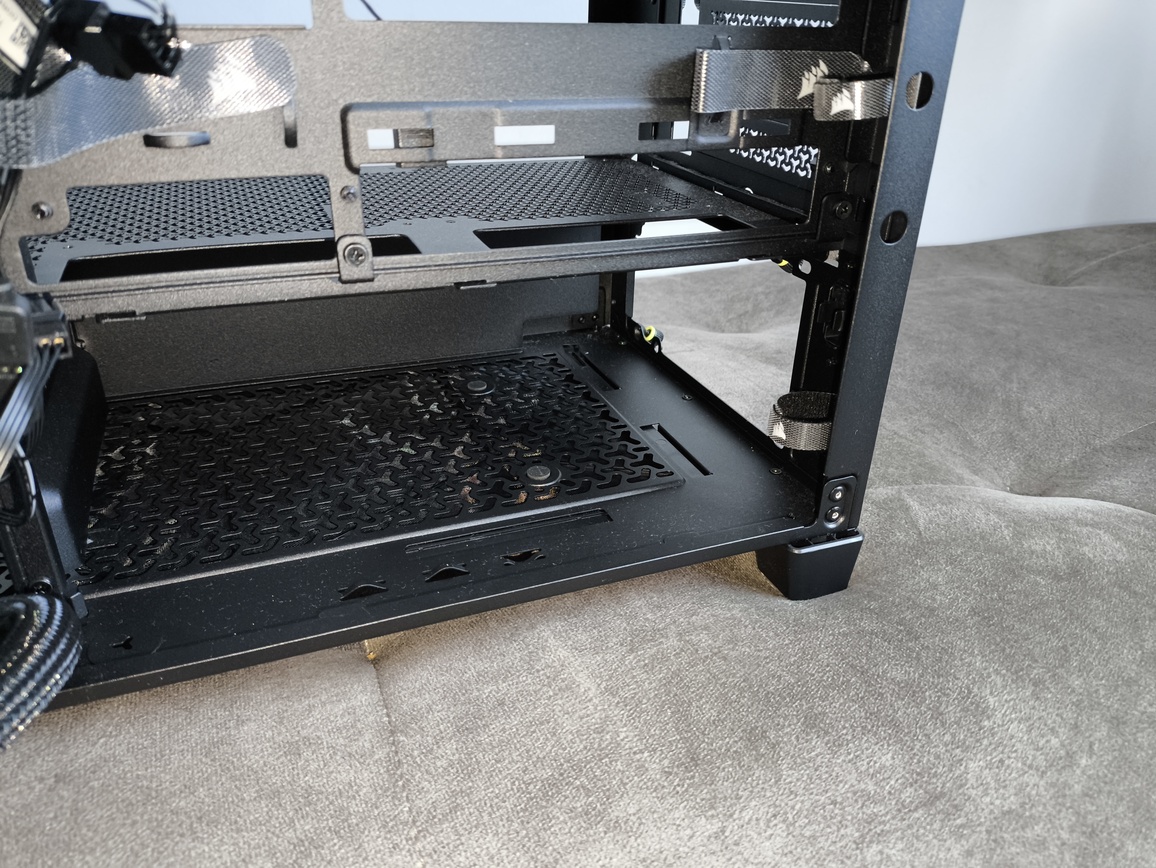

piwnica pod montaż zasilacza

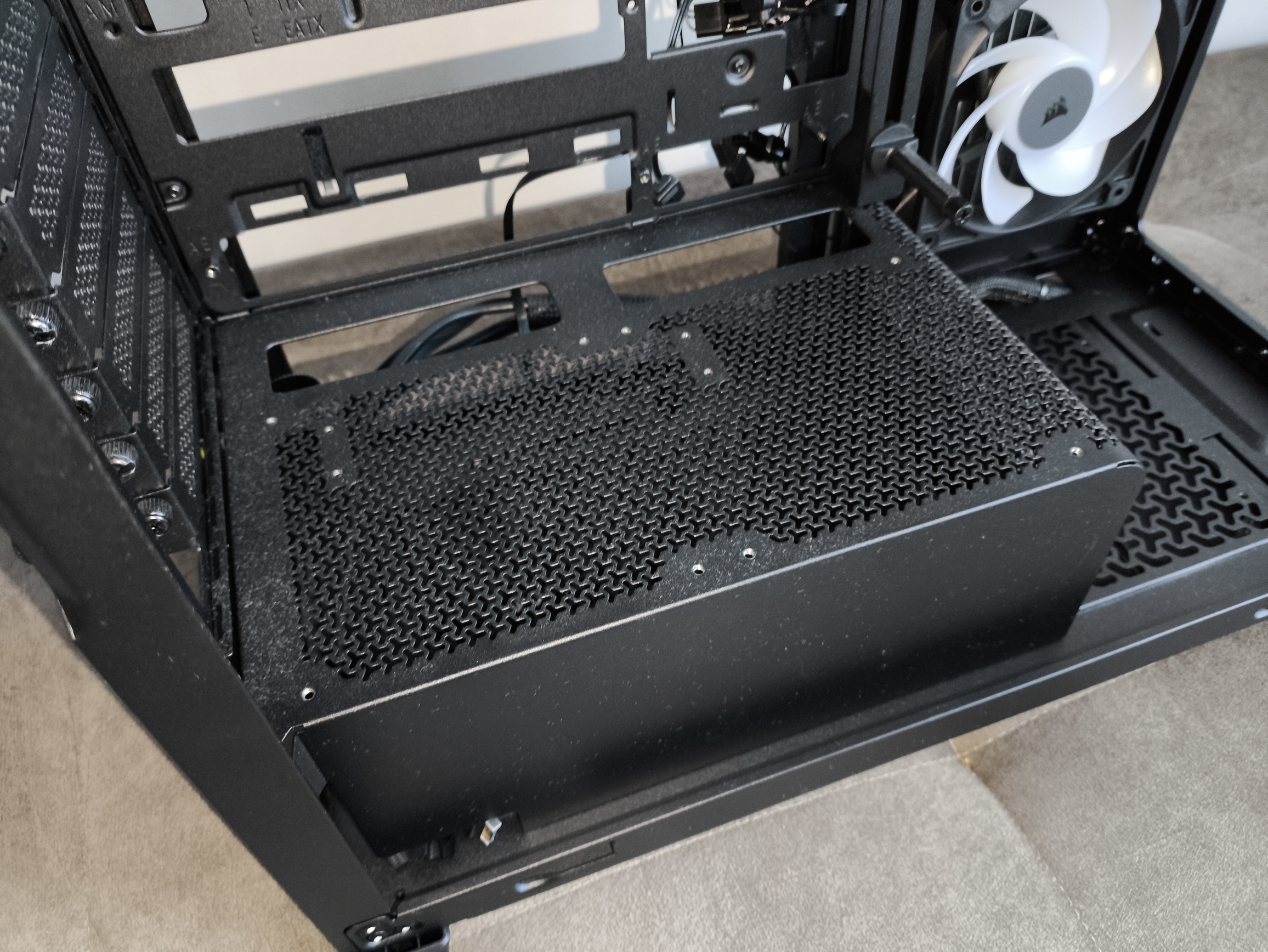

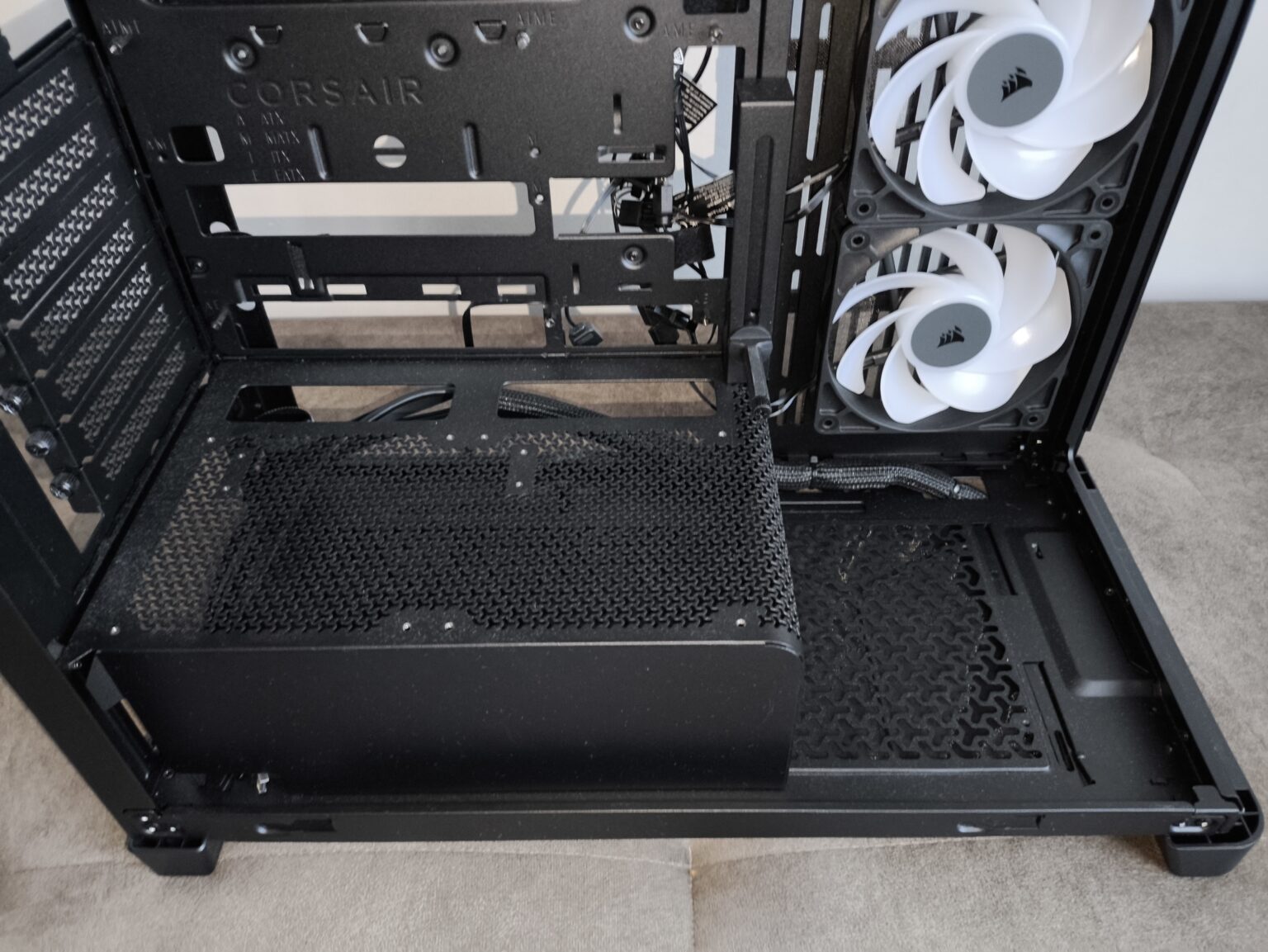

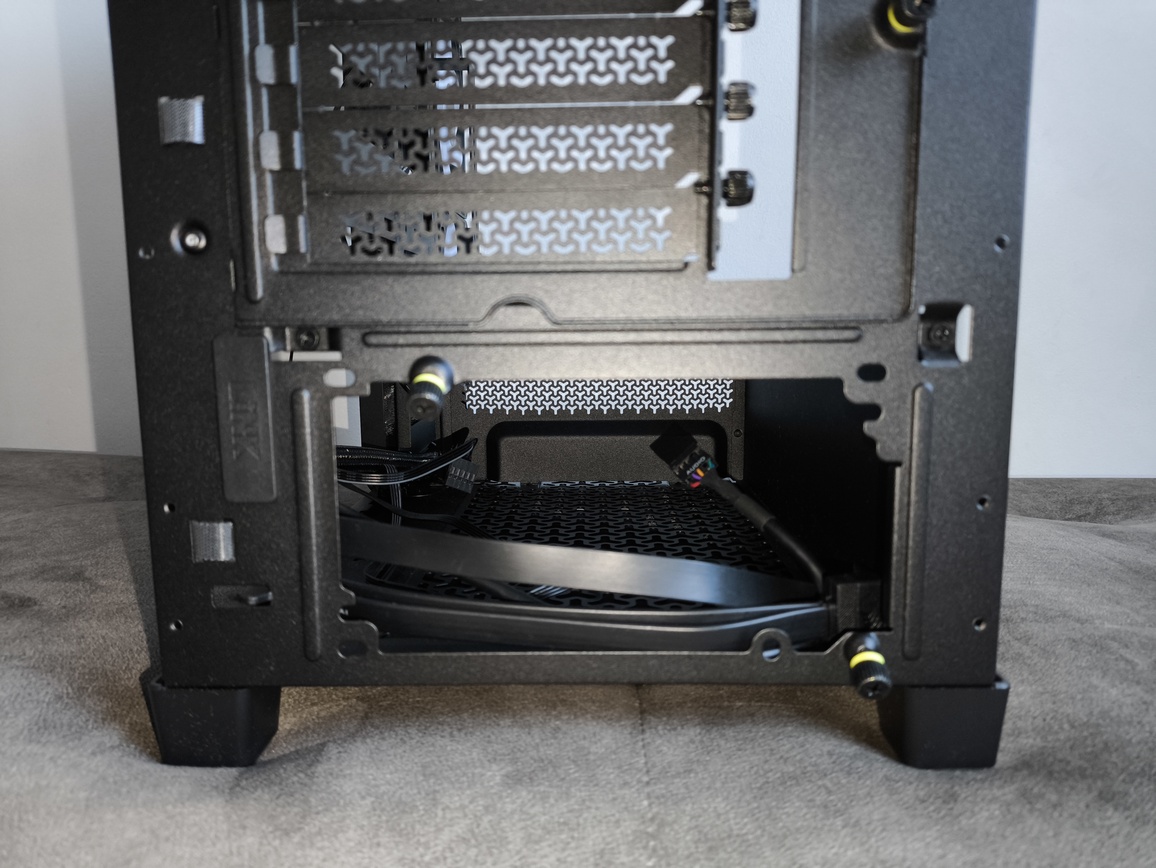

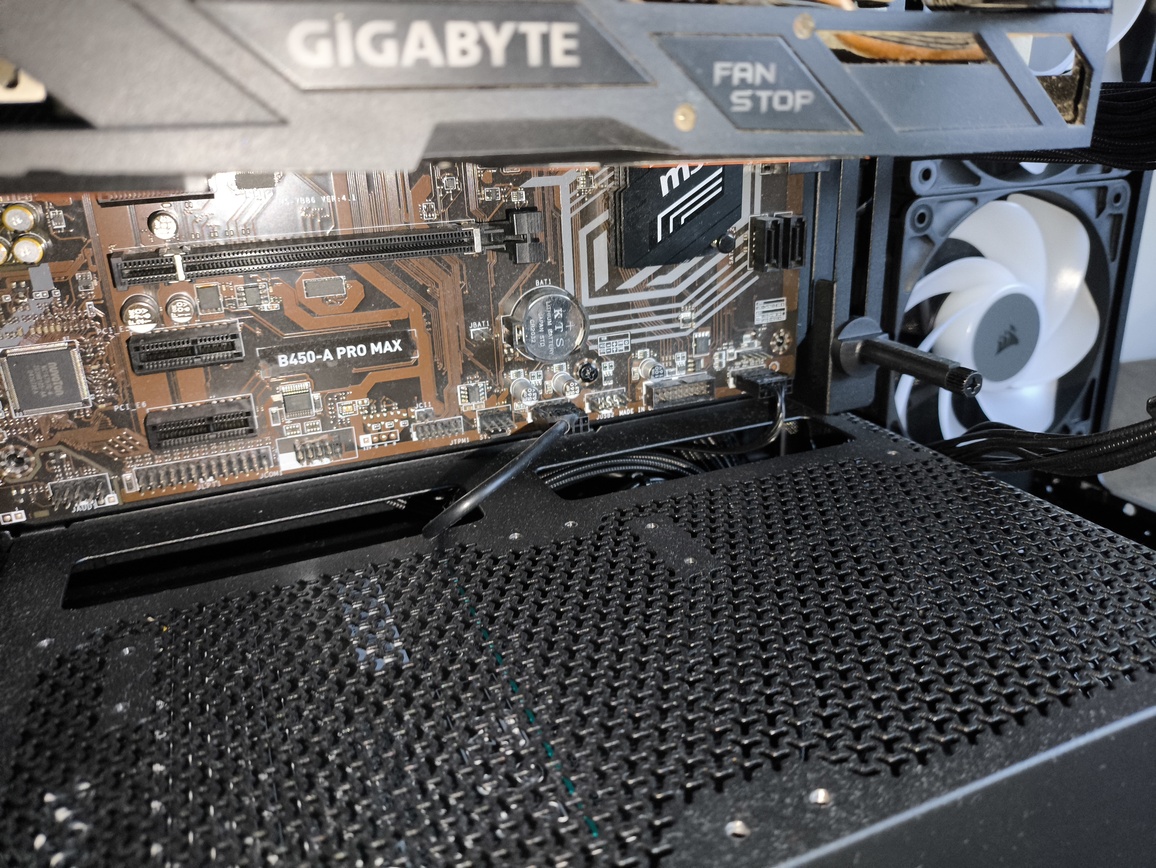

Sekcja zasilacza jest oddzielona pełnym tunelem, który skrywa zasilacz oraz ewentualne przewody. Otwory wentylacyjne pod zasilaczem są duże.
W piwnicy możemy zmieścić zasilacz o długości do 250 mm, choć zależy to od sposobu prowadzenia przewodów oraz użycia koszyków dysków. Całość jest sztywna, dobrze zabudowana i eliminuje wpływ PSU na resztę komory.
wbudowany kontroler obrotów
Corsair Frame 4500X RS-R ARGB korzysta z systemu Corsair Link, więc klasyczny kontroler obrotów nie jest tu potrzebny. Sterowanie odbywa się cyfrowo poprzez iCUE, a każdy wentylator działa w systemie szeregowym, bez oddzielnych przewodów PWM.
Pozwala to na bardzo dokładną regulację prędkości wentylatorów oraz synchronizację z efektami świetlnymi. Cały system jest jednym z najbardziej zaawansowanych rozwiązań na rynku.
