OMÓWIENIE BUDOWY CHŁODZENIA
radiator

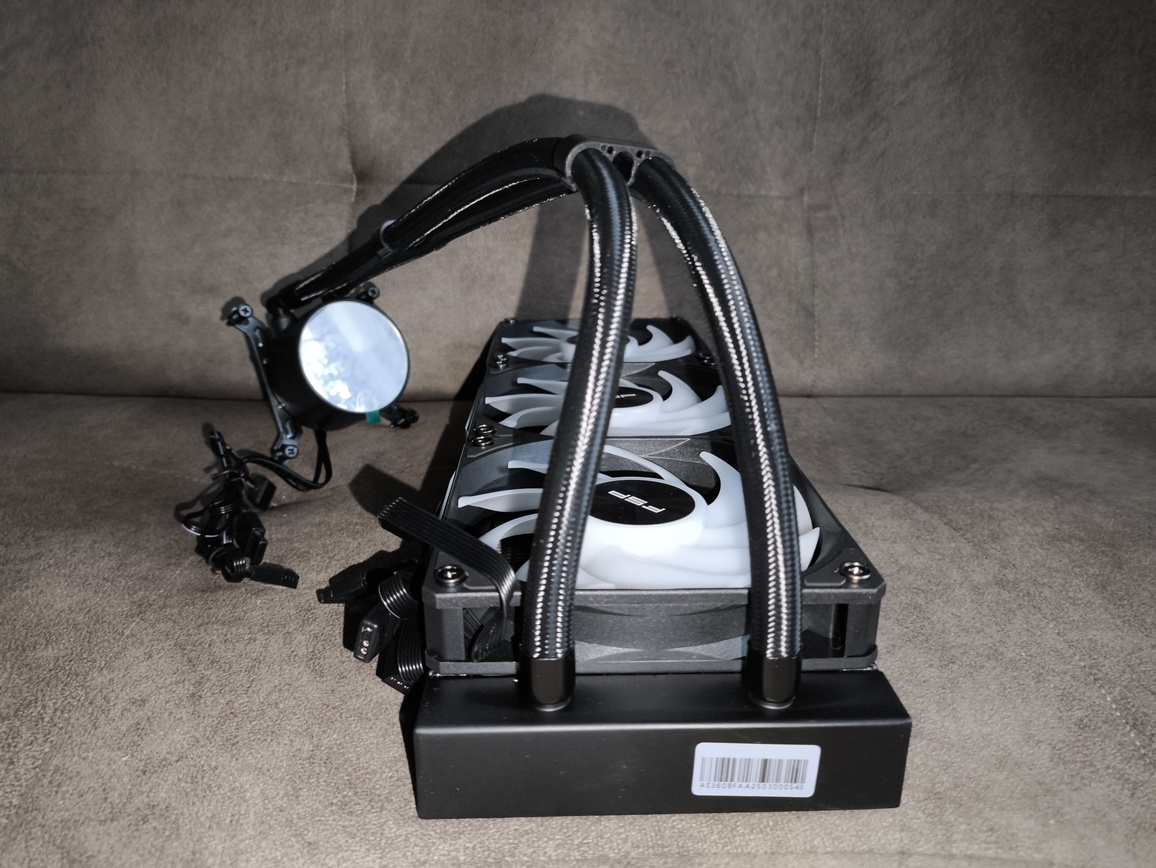

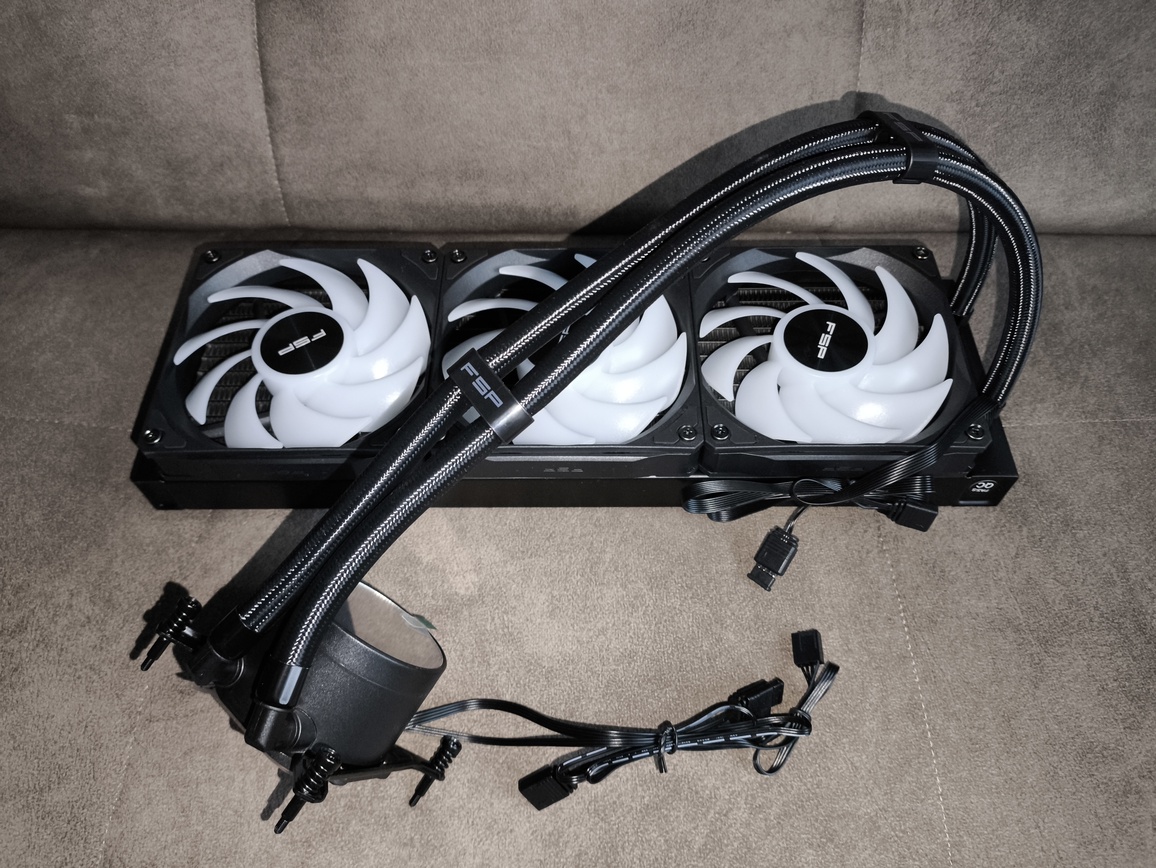

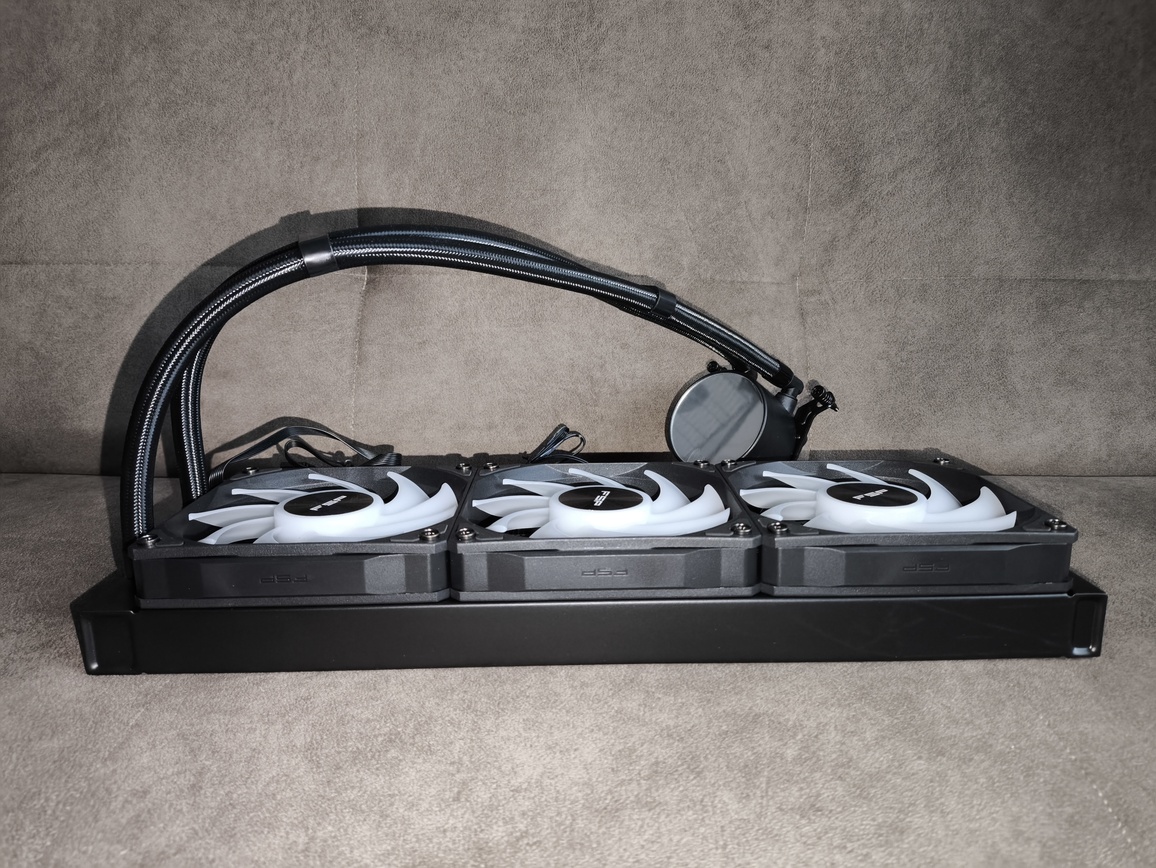

FSP AE36 wykorzystuje klasyczny, aluminiowy radiator o długości 360 mm. Konstrukcyjnie jest to typowy przedstawiciel zamkniętych układów AIO – prosty, masywny i nastawiony przede wszystkim na skuteczne odprowadzanie ciepła. Grubość radiatora wynosi 27 mm, co jest wartością standardową dla tego segmentu i zapewnia szeroką kompatybilność z obudowami.
Zastosowany radiator charakteryzuje się gęstym użebrowaniem, a współczynnik FPI, określający liczbę żeberek na cal, wynosi 21. Jest to wynik typowy i jednocześnie optymalny dla tego typu konstrukcji, stanowiący dobry kompromis pomiędzy wydajnością cieplną a oporem powietrza generowanym przez chłodnicę.

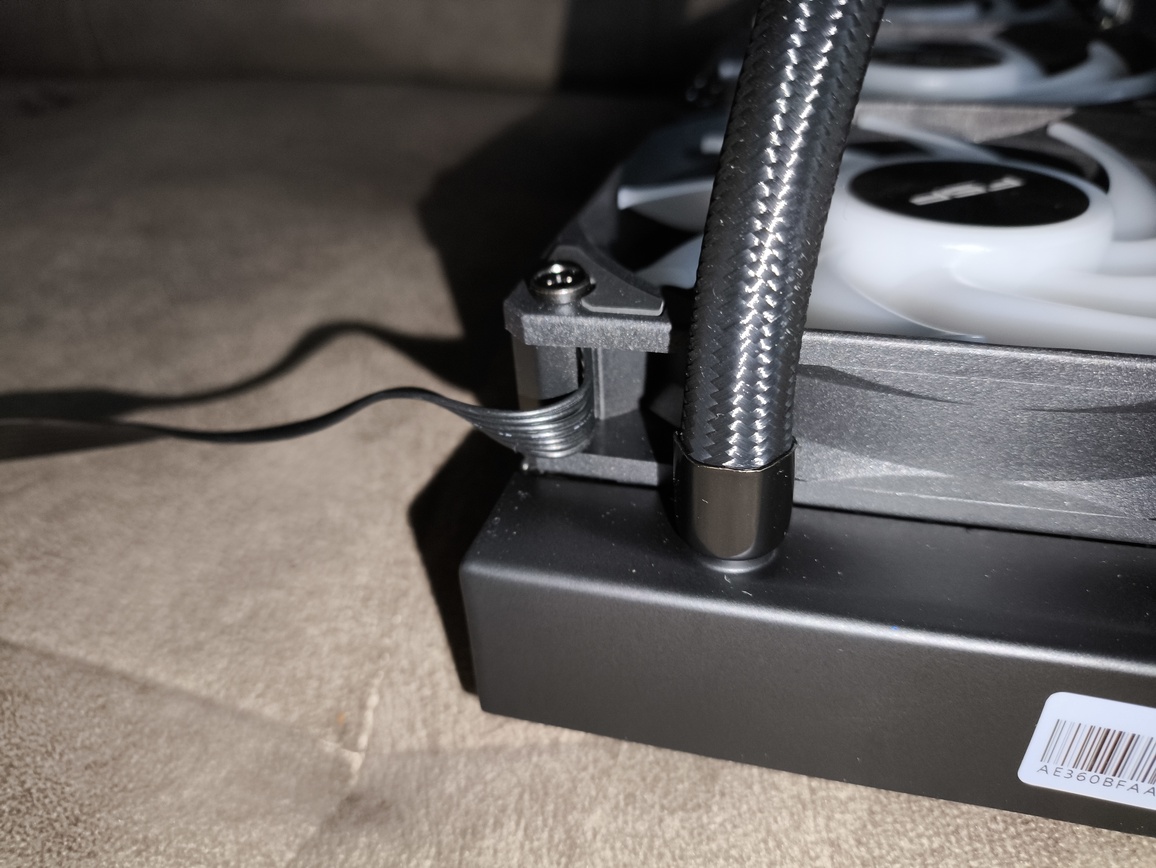

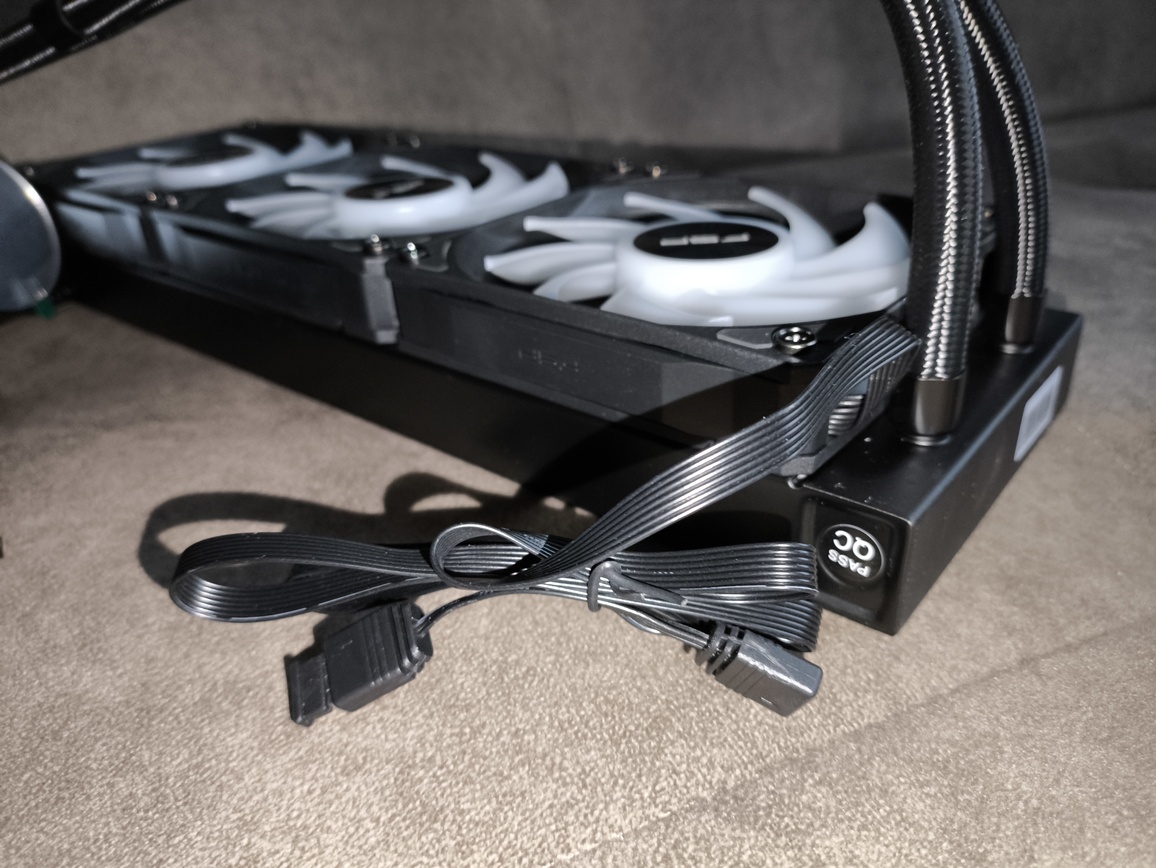

Przewody cieczy o konkretnej długości rzędu 45 centymetrów są na stałe osadzone po stronie radiatora, a ich zakończenia wykonano w formie sześciokątnych złączek, które prezentują się solidnie i estetycznie. Sam oplot węży sprawia wrażenie wysokiej jakości – zastosowano tu fajny, elastyczny materiał o zwartej strukturze, który nie tylko poprawia wygląd zestawu, ale również zwiększa odporność mechaniczną przewodów.
Całość radiatora pokryto jednolitą, gładką powłoką lakierniczą, która sprawia bardzo dobre wrażenie pod względem jakości wykonania. W wersji czarnej wykończenie jest matowe i jednolite, bez widocznych niedoskonałości.
pompka

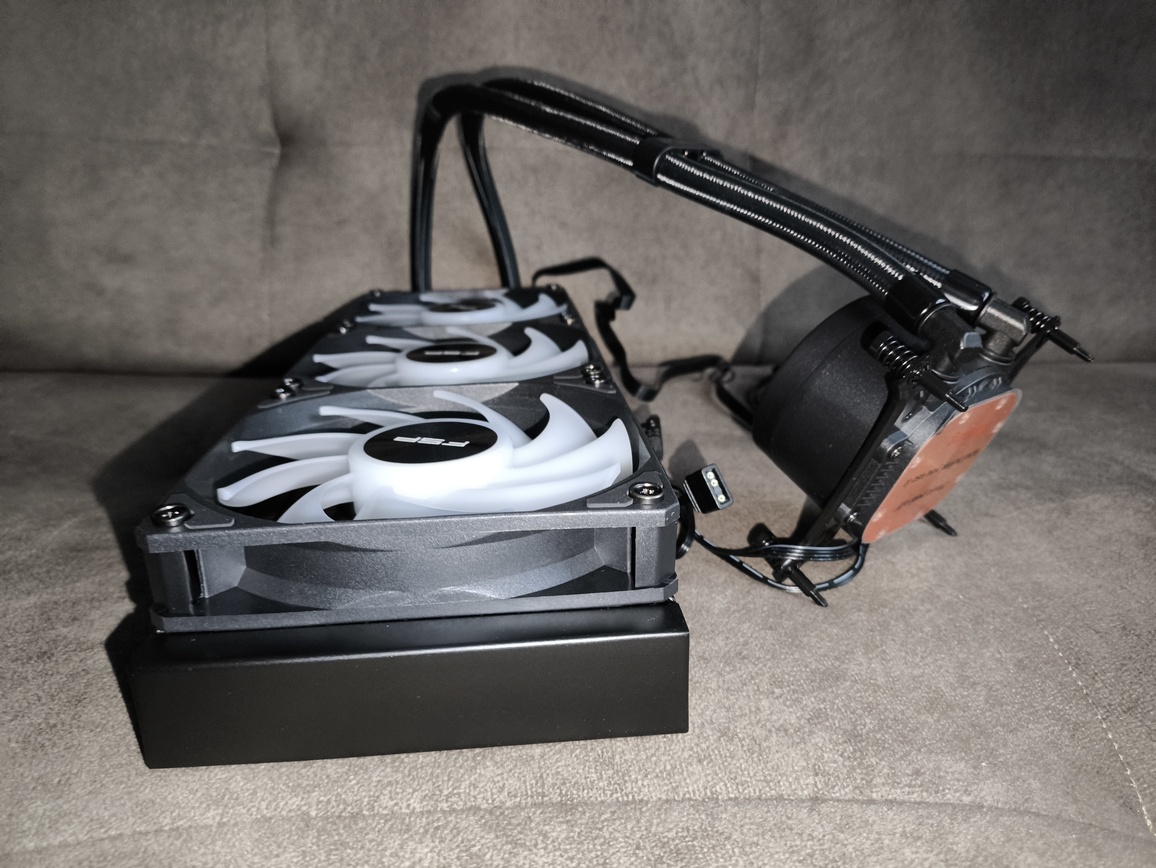

Pompkę chłodzenia FSP AE36 zamknięto w kompaktowej obudowie wykonanej z matowego tworzywa sztucznego. Blok ma wymiary 67 x 67 x 46,5 mm i przyjmuje klasyczny, niemal idealnie kwadratowy kształt z delikatnie zaokrąglonymi krawędziami. Całość prezentuje się estetycznie a jednocześnie nie sprawia wrażenia przesadnie masywnej. Testowany dziś FSP AE36 oferuje kompletny zestaw montażowy umożliwiający instalację chłodzenia na platformach Intel LGA 1851, LGA 1700, LGA 1200, LGA 115x oraz AMD AM4 i AM5
Na górnej części bloku umieszczono podświetlenie ARGB w formie efektownej nakładki typu infinity mirror, która nadaje konstrukcji gamingowego charakteru – o ile ktoś oczywiście lubi takie klimaty. Co istotne, górny element można obracać, dzięki czemu logo i efekt świetlny da się odpowiednio ustawić niezależnie od orientacji montażu pompki na procesorze.

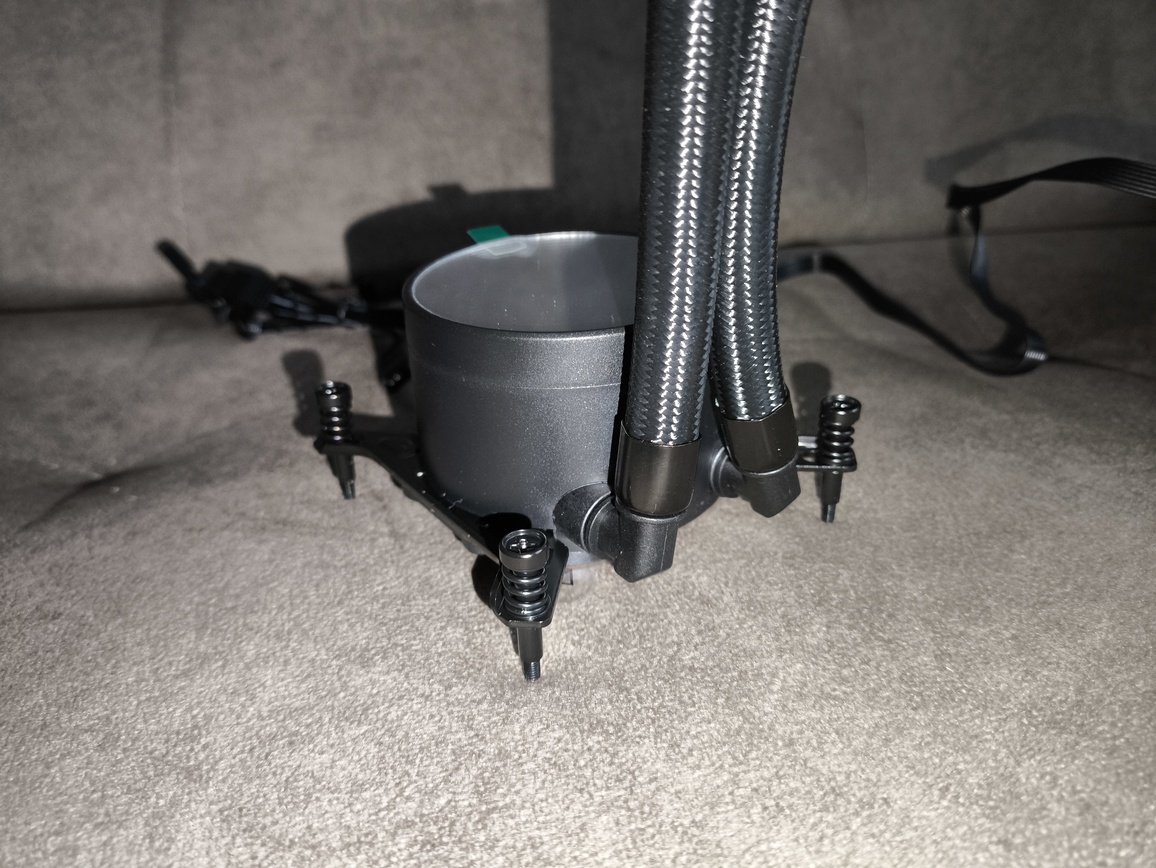

Sama pompka może pracować z prędkością sięgającą 2850 RPM, co sugeruje nacisk na wysoką wydajność przepływu cieczy. Producent zadbał również o ergonomię montażu – obrotowe złączki węży oraz wyprowadzenie przewodów umieszczono po przeciwnych stronach obudowy. Takie rozwiązanie eliminuje potencjalne konflikty przestrzenne i zapewnia bardzo duży zakres swobody podczas instalacji, zwłaszcza w bardziej ciasnych obudowach.

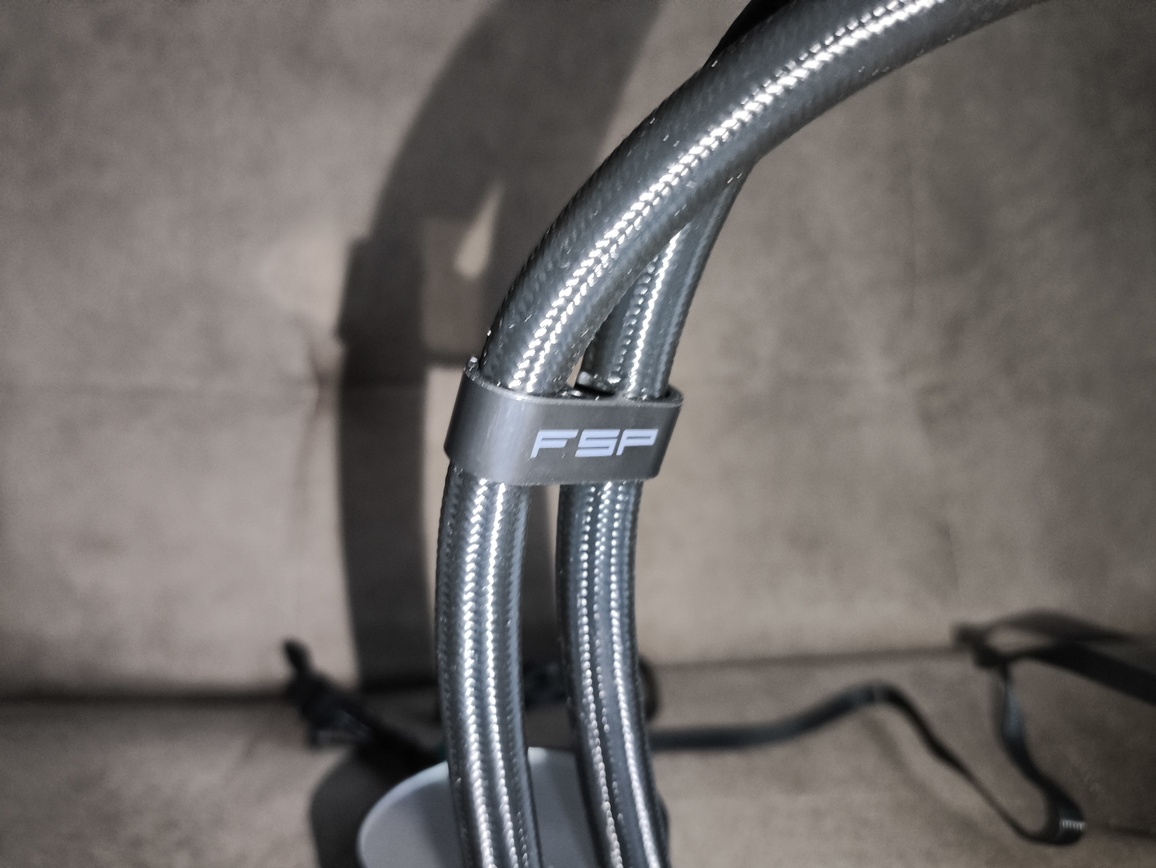

Jak już zdążyłem wyżej wspomnieć węże mają długość 450 mm i wykonano je z elastycznego kauczuku o niskiej przepuszczalności pary, co ogranicza zjawisko odparowywania cieczy w dłuższym okresie użytkowania. Całość zabezpieczono wysokiej jakości oplotem poliestrowym, który skutecznie chroni przewody przed uszkodzeniami mechanicznymi, przetarciami oraz nadmiernym zaginaniem.
Taka długość przewodów pozwala na bezproblemowy montaż chłodnicy zarówno na froncie, jak i w górnej części obudowy, również w konstrukcjach typu full tower.

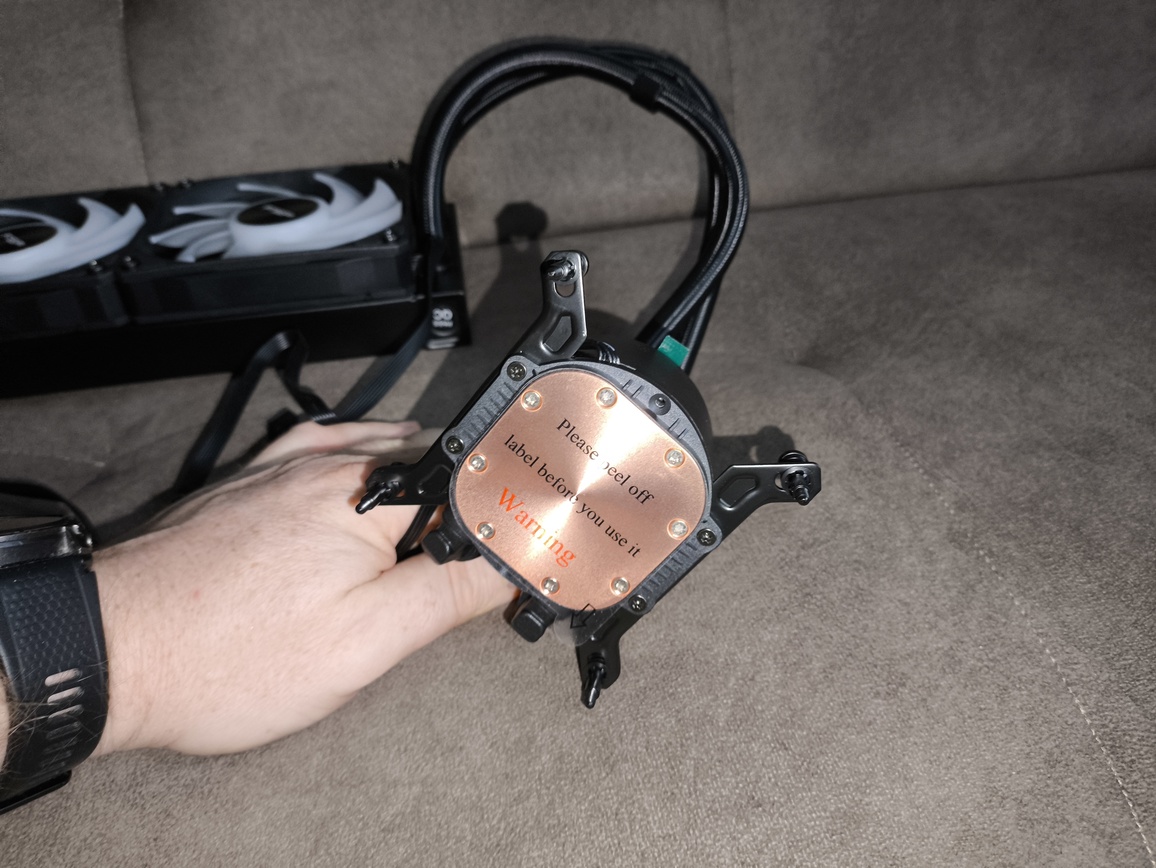

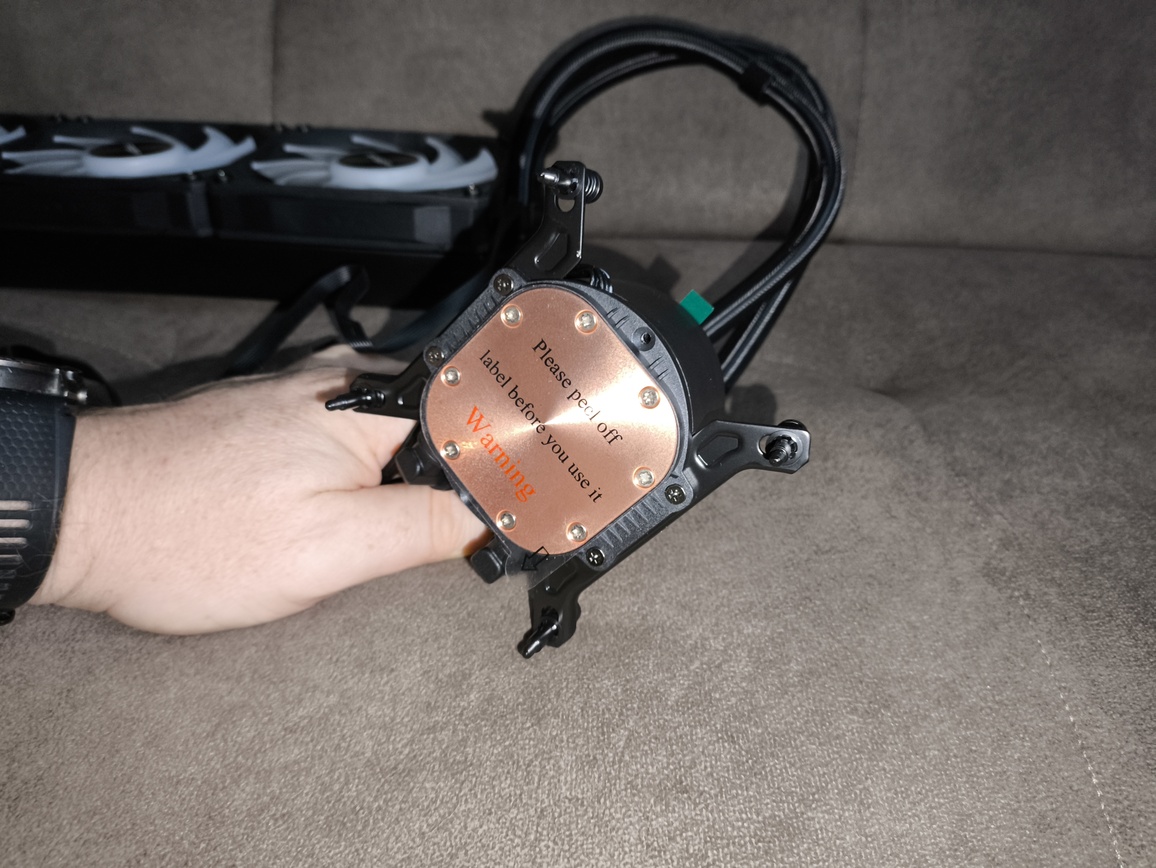

Stopa bloku wykonana została z litej miedzi, bez warstwy niklu. Jej powierzchnia ma delikatnie wypukły profil, co sprzyja równomiernemu dociskowi do rozpraszacza ciepła procesora. Na podstawie nie widać istotnych śladów obróbki, a sama miedź została wykonana w technologii micro-skived, co przekłada się na dużą powierzchnię oddawania ciepła do cieczy.
Micro-skived to technologia obróbki metalu stosowana głównie w podstawach radiatorów i cold plate’ach, której celem jest maksymalizacja efektywnej powierzchni oddawania ciepła bez zwiększania gabarytów elementu.

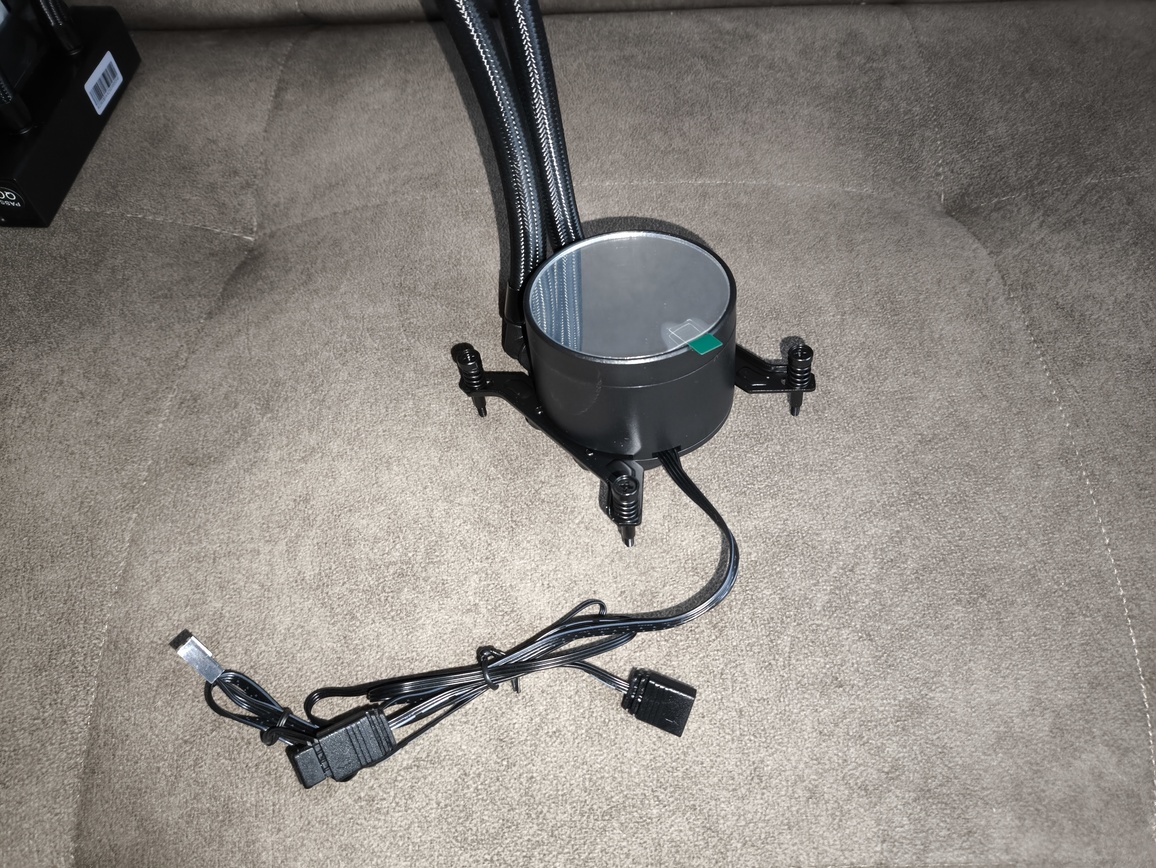

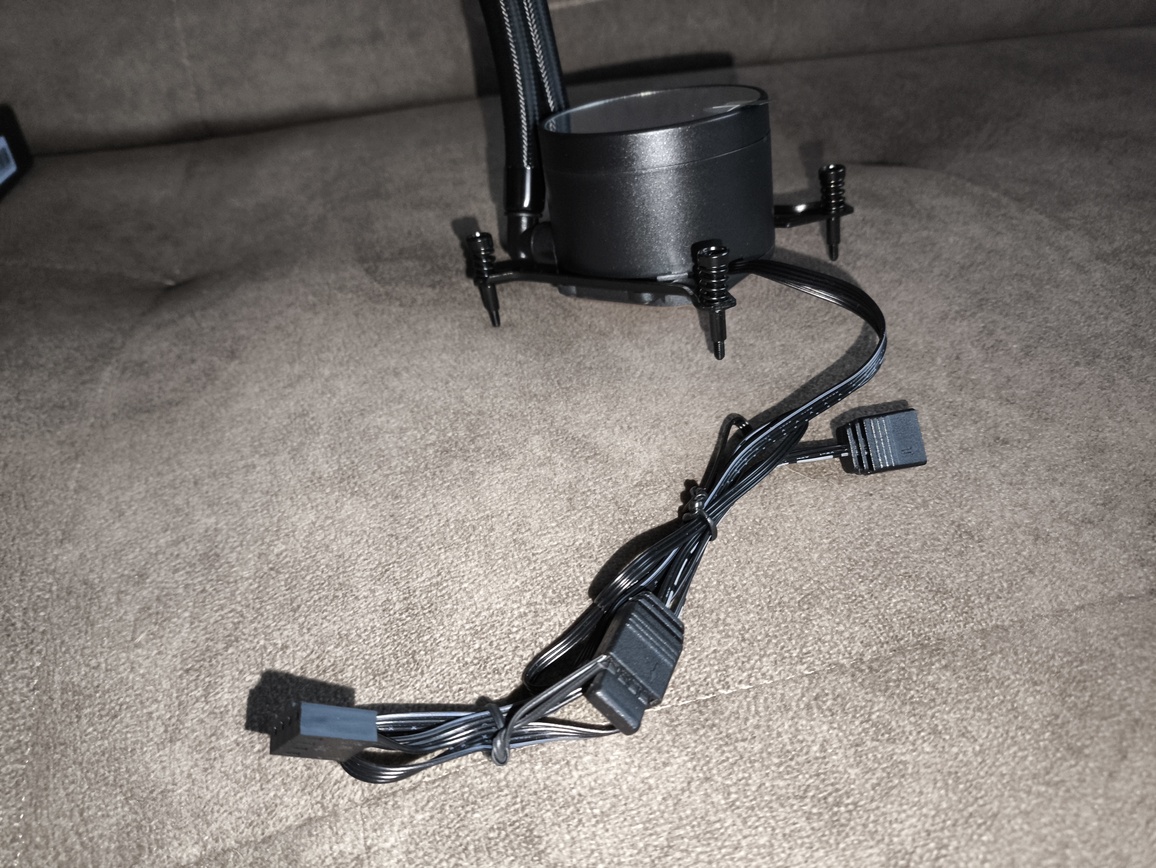

Pod względem okablowania FSP postawiło na pełną kompatybilność z płytami głównymi. Zarówno pompka, jak i wentylatory podłączane są do standardowych 4-pinowych złączy PWM, natomiast podświetlenie ARGB korzysta z 3-pinowych złączy 5 V. Dzięki temu cały zestaw można bezpośrednio podłączyć do płyty głównej i sterować nim z poziomu jej oprogramowania, bez konieczności stosowania dodatkowych kontrolerów, co znacząco upraszcza instalację.
wentylatory

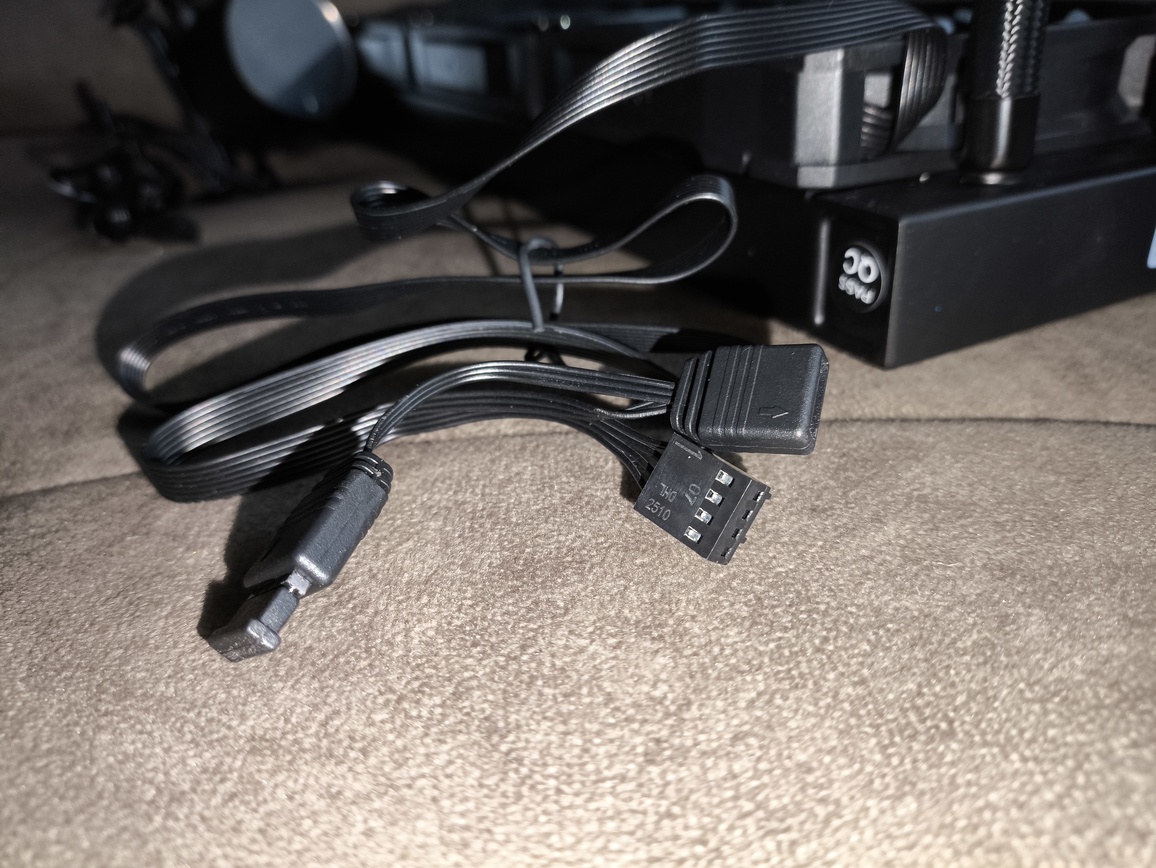

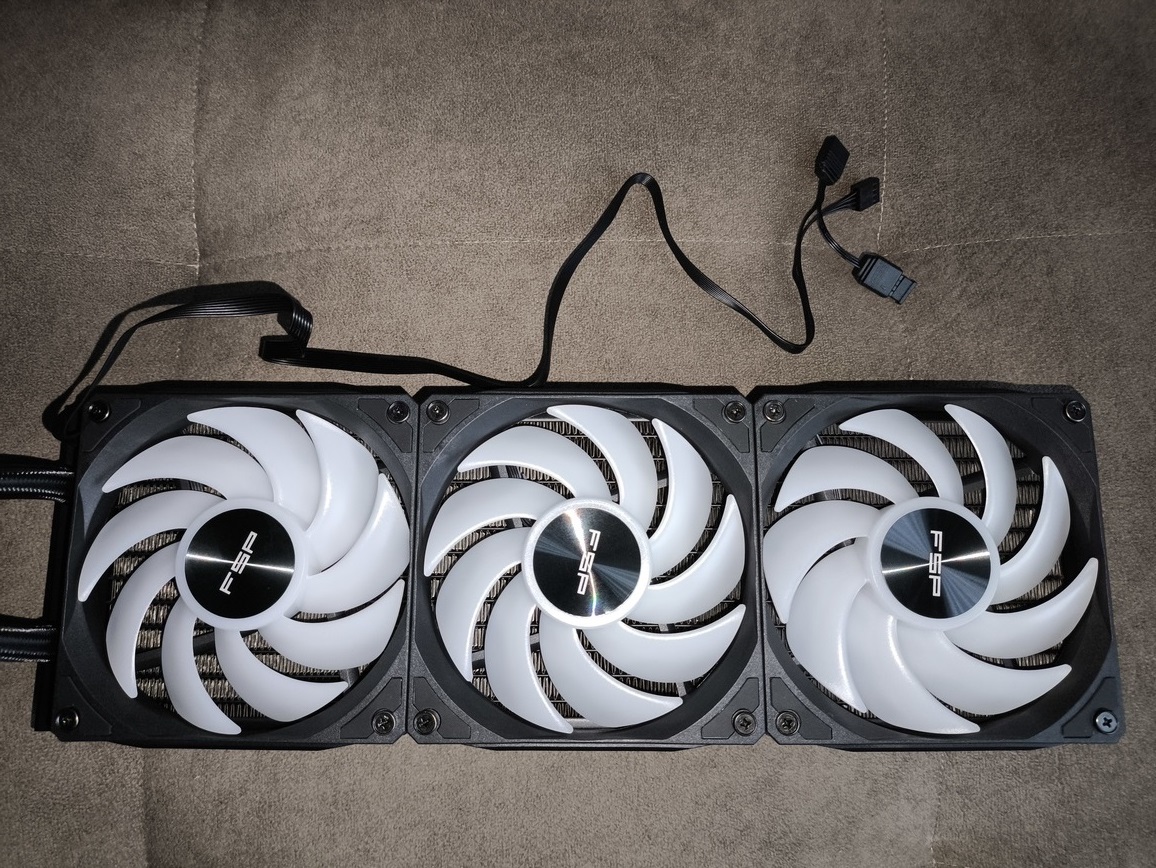

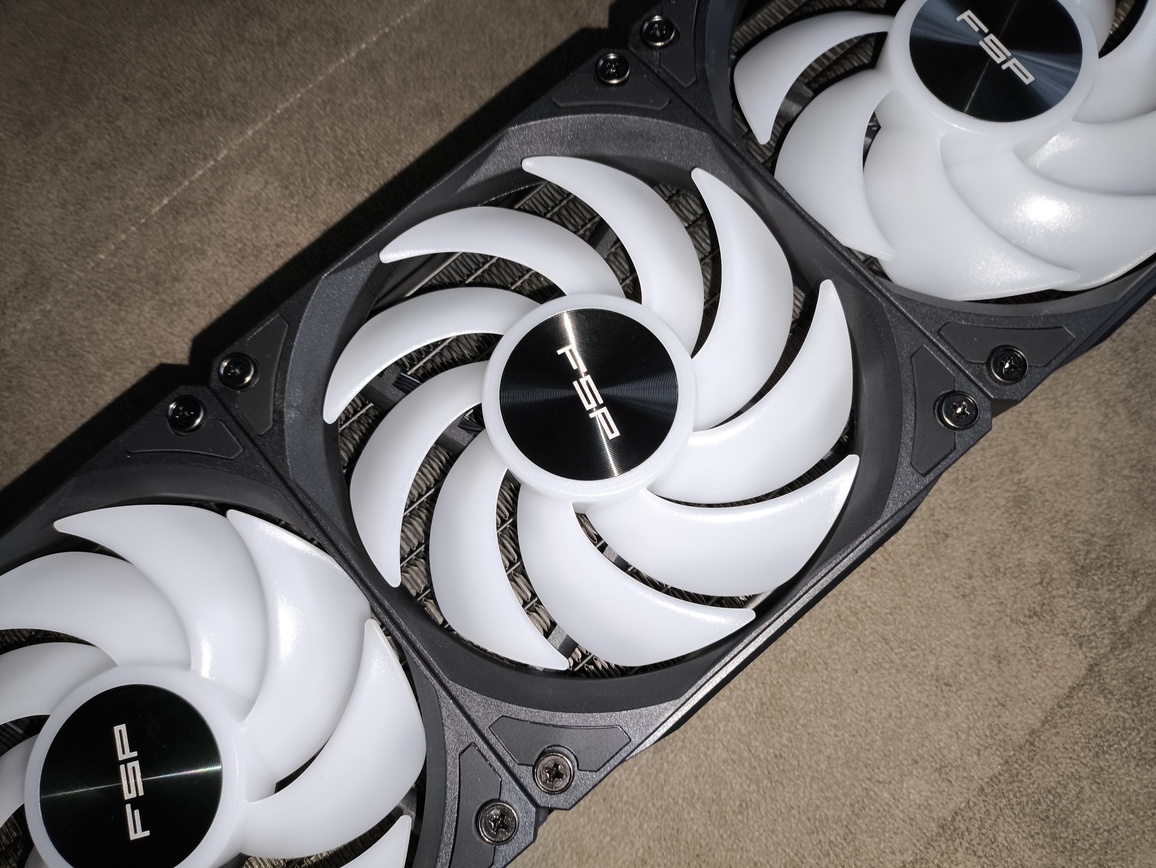

Dołączone do zestawu wentylatory prezentują się solidnie już przy pierwszym kontakcie, a po bliższych oględzinach widać, że FSP przyłożyło sporą wagę do estetyki i ogólnej kultury wykonania. Producent zastosował system szeregowego łączenia wentylatorów (daisy chain) z demontowalnymi złączami pomiędzy poszczególnymi jednostkami. Choć same połączenia między wentylatorami nie są standardowe, całość finalnie kończy się klasycznymi złączami PWM oraz 3-pin 5 V ARGB, co zapewnia pełną kompatybilność z płytami głównymi.
Przewody zostały dodatkowo sprytnie ukryte pod bocznymi maskownicami, dzięki czemu zestaw po zamontowaniu wygląda estetycznie i nie sprawia wrażenia „kablowego chaosu”. Wprawdzie na rynku dostępne są jeszcze bardziej zaawansowane systemy porządkowania okablowania, jednak w praktyce zastosowane tu rozwiązanie spełnia swoje zadanie i wyraźnie ułatwia schludny montaż chłodnicy.
Co ciekawe, na samych wentylatorach nie znajdziemy żadnego oznaczenia modelu, a producent nie podaje konkretnego symbolu również w materiałach technicznych. Z informacji marketingowych wynika jednak, że mamy do czynienia z konstrukcją opartą o japońskie łożysko typu dual ball bearing, co teoretycznie powinno przełożyć się na wysoką trwałość i stabilną pracę przy wyższych prędkościach obrotowych. Producent nie deklaruje jednak czasu pracy bez awarii (MTBF), co warto odnotować.
Zakres prędkości obrotowej wentylatorów sięga maksymalnie 2300 RPM (±10%). Minimalna wartość nie została oficjalnie określona, natomiast w testach praktycznych udało się zejść do poziomu około 1100 RPM. Maksymalny deklarowany przepływ powietrza wynosi 81.7 CFM, a ciśnienie statyczne sięga 3,4 mmH₂O, co są wartościami typowymi dla wentylatorów przeznaczonych do pracy na radiatorach o gęstym użebrowaniu.

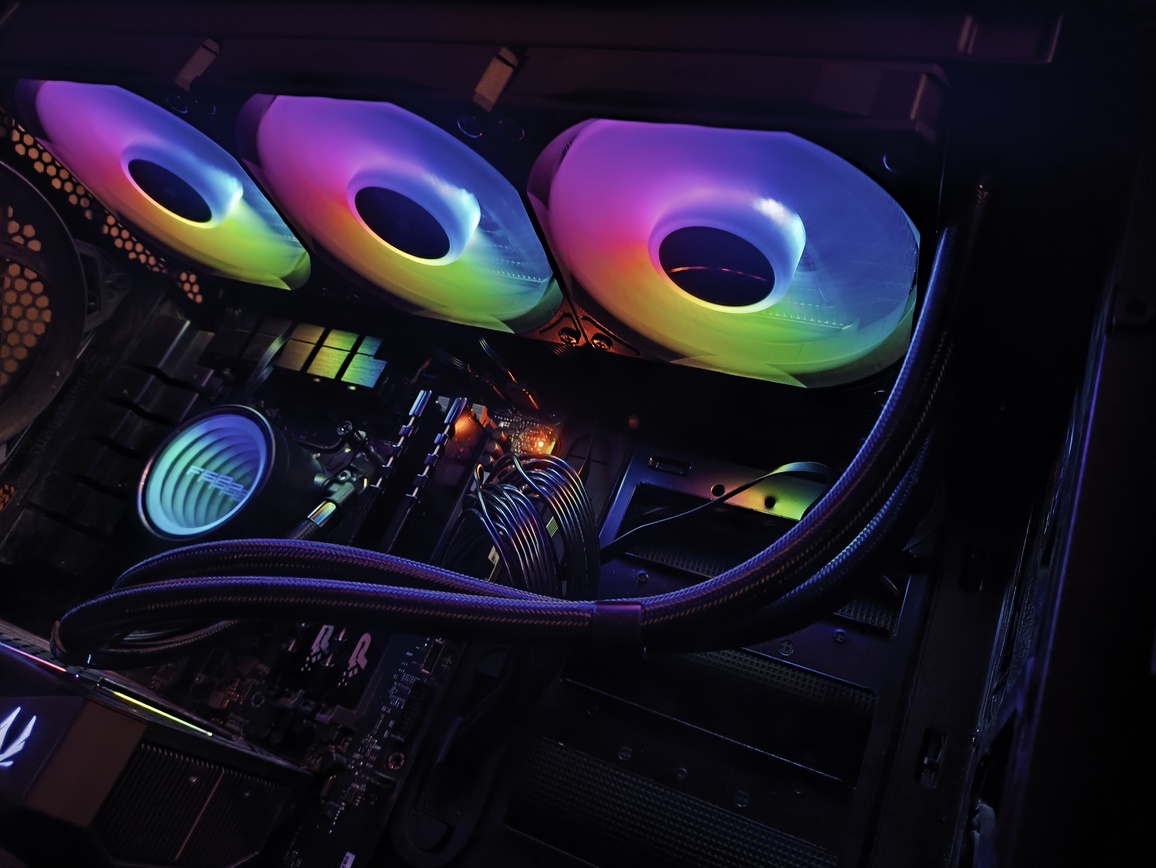

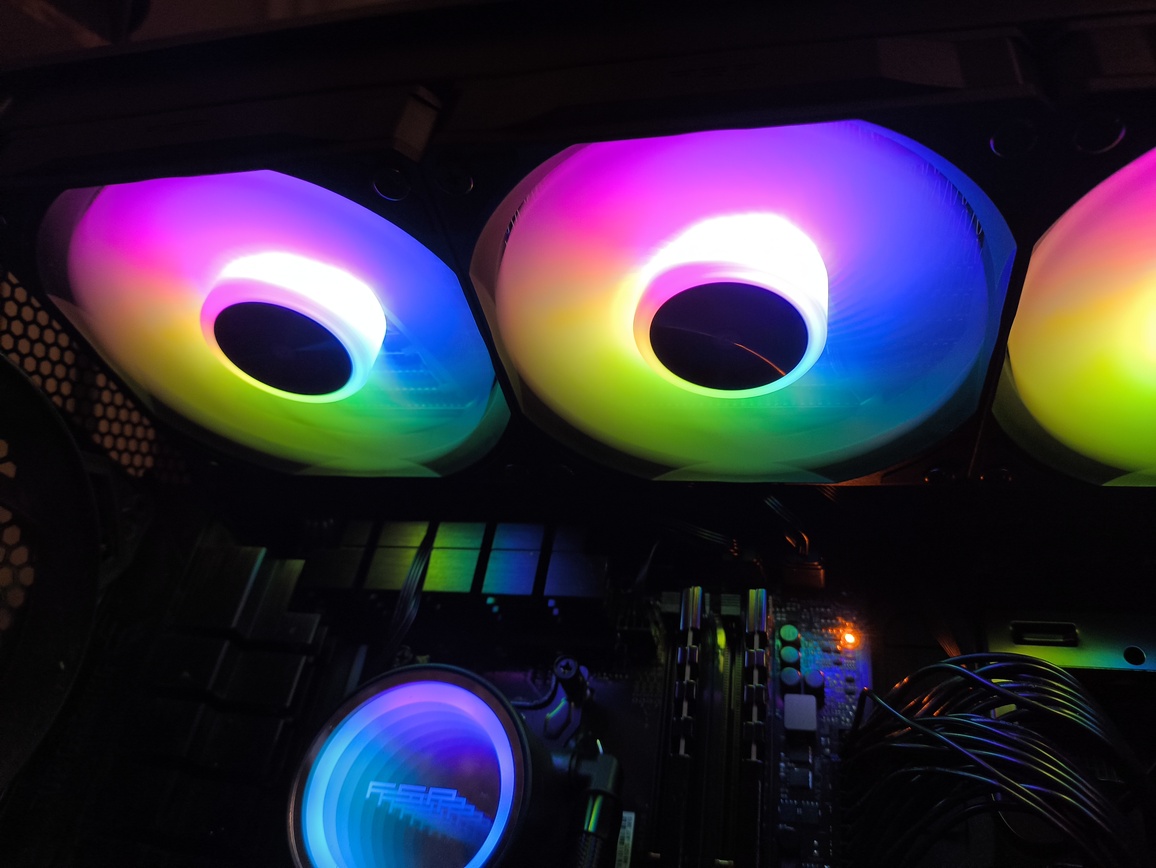

Łopatki wentylatorów są nieprzezroczyste i po uruchomieniu podświetlenia równomiernie rozpraszają światło ARGB. Podświetlenie można w pełni synchronizować z płytą główną, a dostępne efekty obejmują wszystkie popularne tryby znane z ekosystemów producentów płyt głównych. Warto dodać, że iluminacja nie ogranicza się wyłącznie do wentylatorów – spójny efekt wizualny zapewnia również podświetlana pompka, co nadaje całemu zestawowi jednolity charakter.
