FSP właśnie przysłało do testów jeden z ciekawszych i tańszych modeli zasilaczy 650W  z odznaczeniem 80 Plus Bronze – Hexa 85+ 650W. Charakteryzuje się on znakomitą elektroniką, ale też pewnymi brakami w okablowaniu. Dla kogo jest ta konstrukcja?

Wygląd

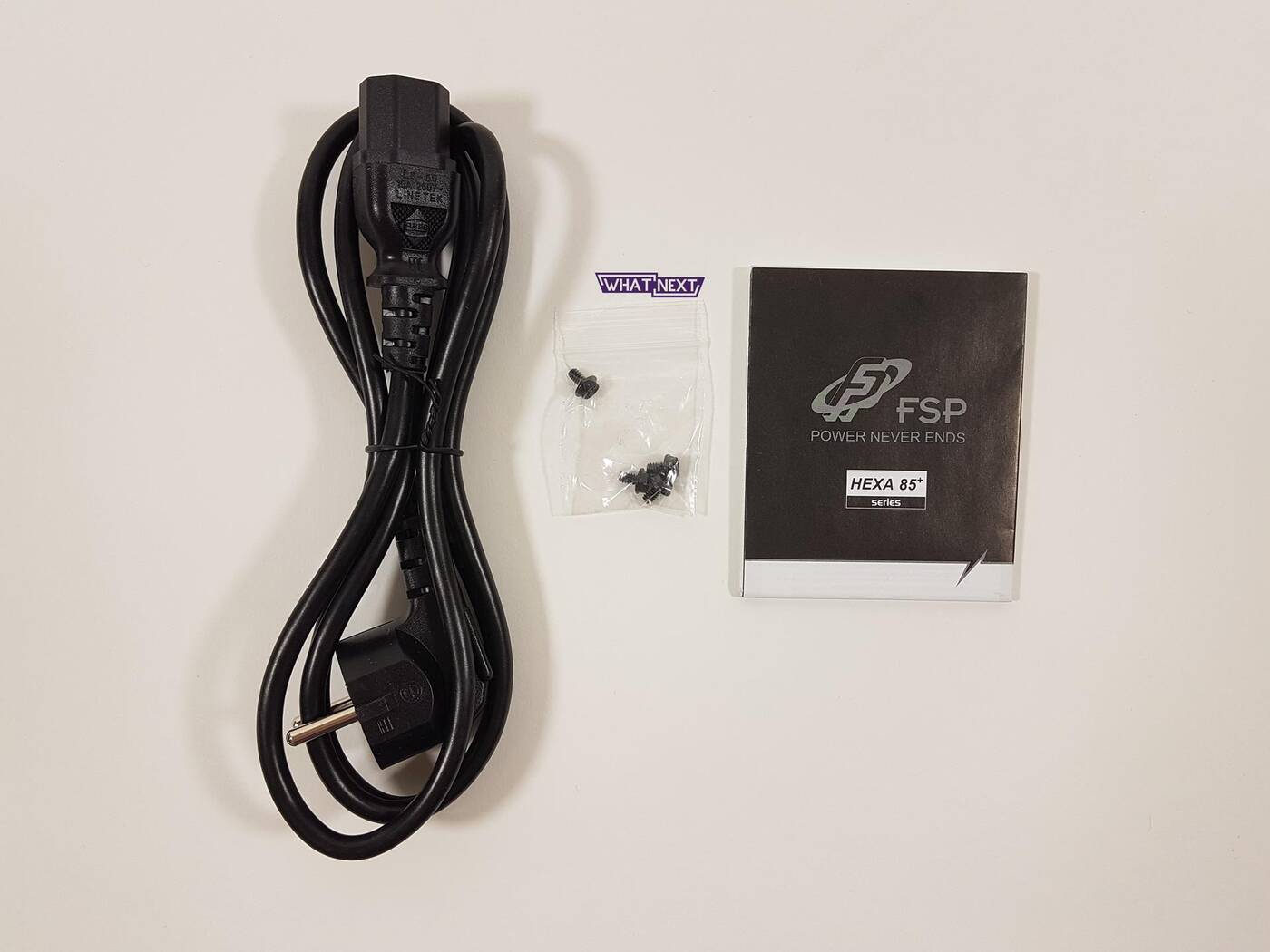

Zasilacz otrzymałem w brązowym opakowaniu, które od razu wskazuje na certyfikat 80 Plus Bronze. Wraz z Hexa 85+ 650W otrzymujemy kabel zasilający, śrubki oraz instrukcję. Brakuje mi minimalnej ilości opasek zaciskowych, ale nie jest to jakaś w szczególności ważna wada. Gwarancja wynosi 5 lat.

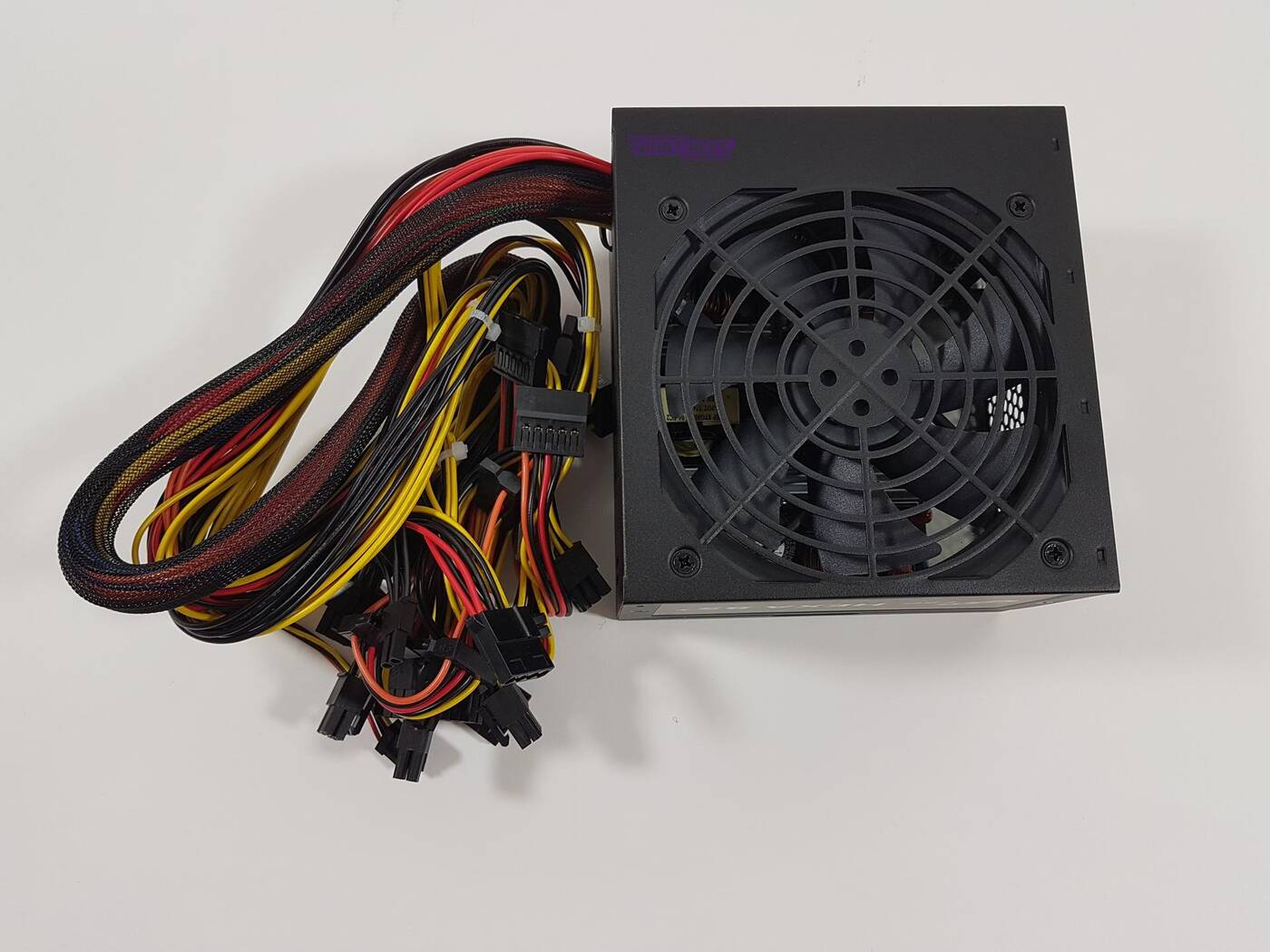

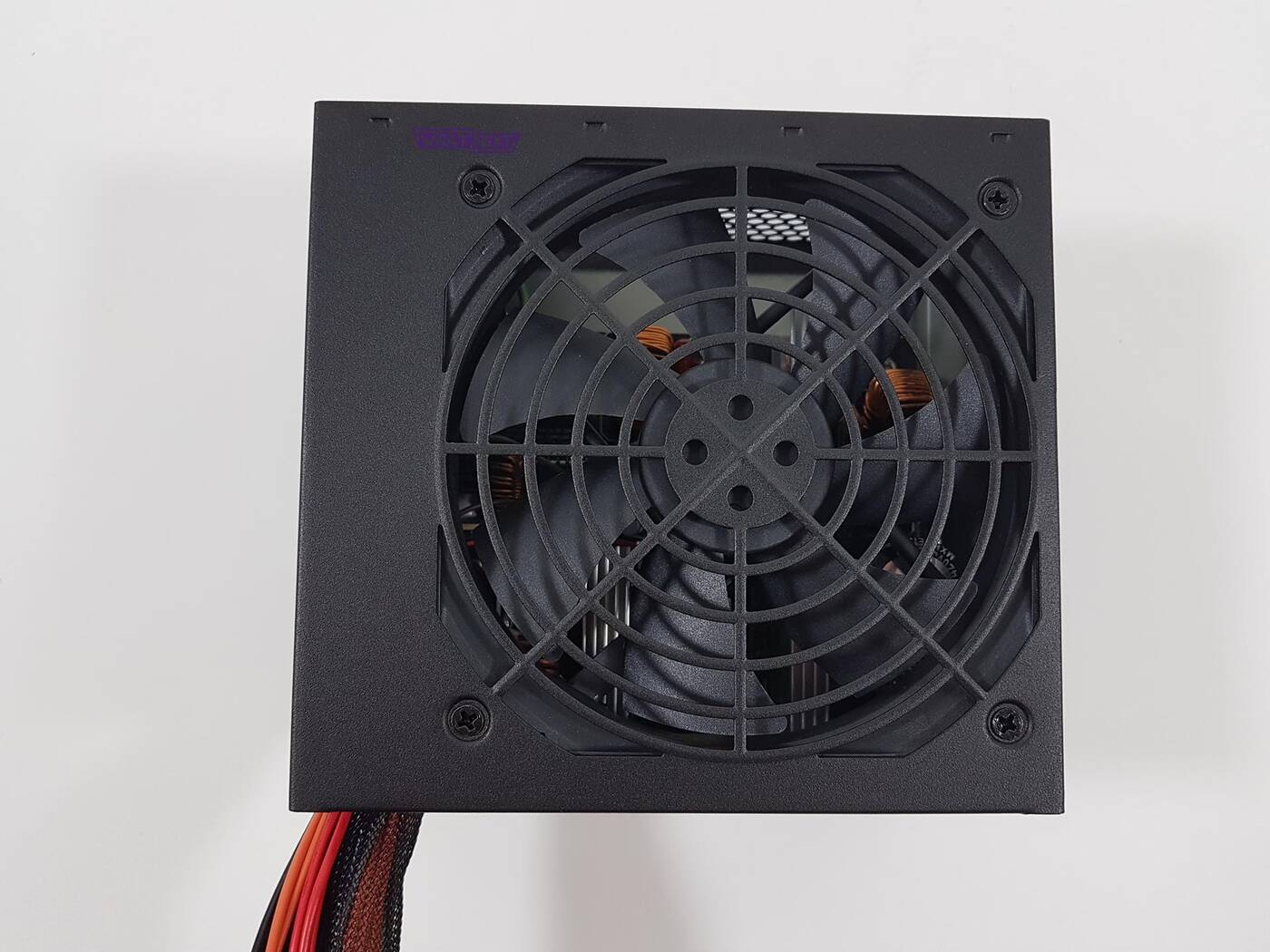

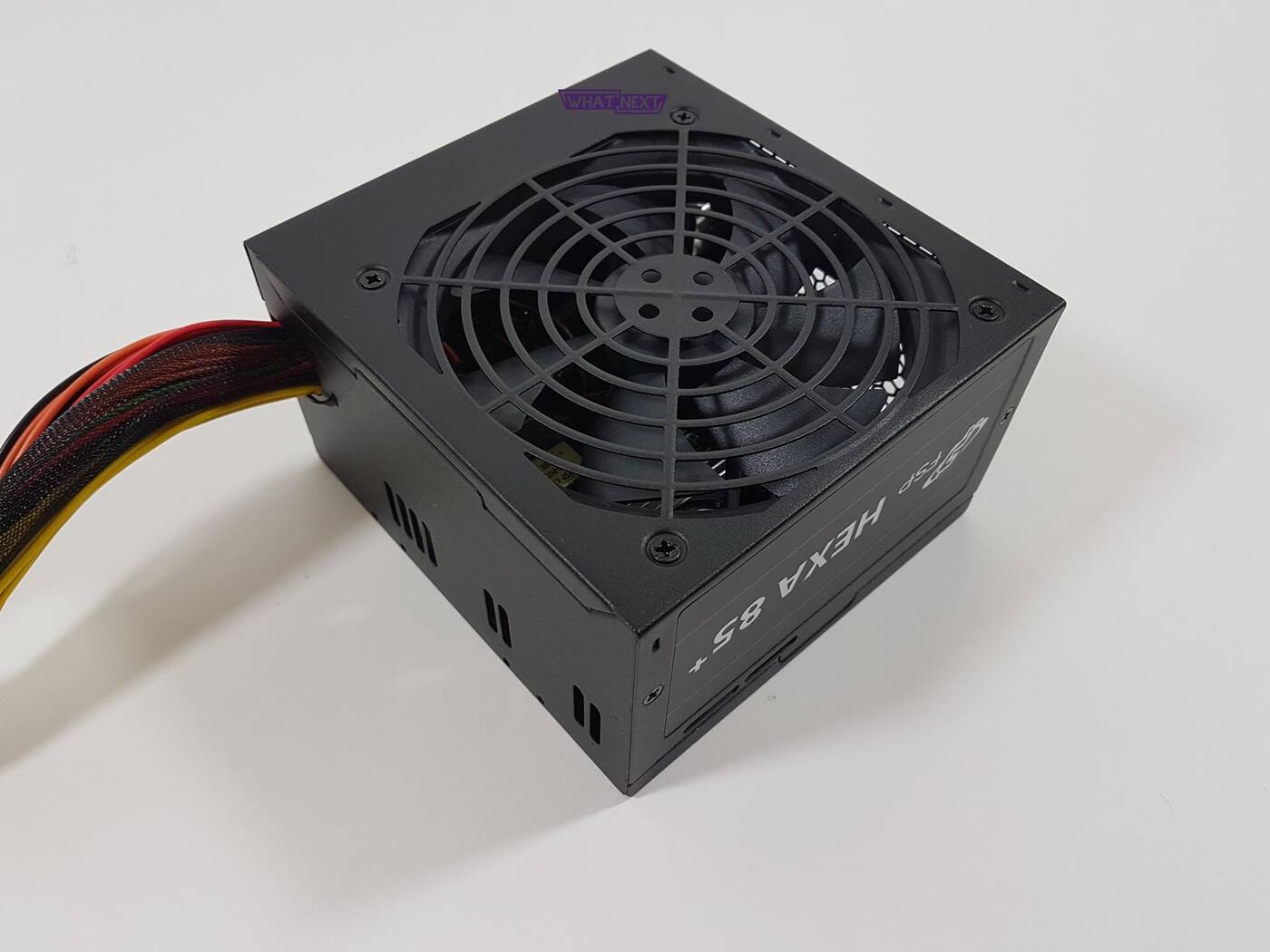

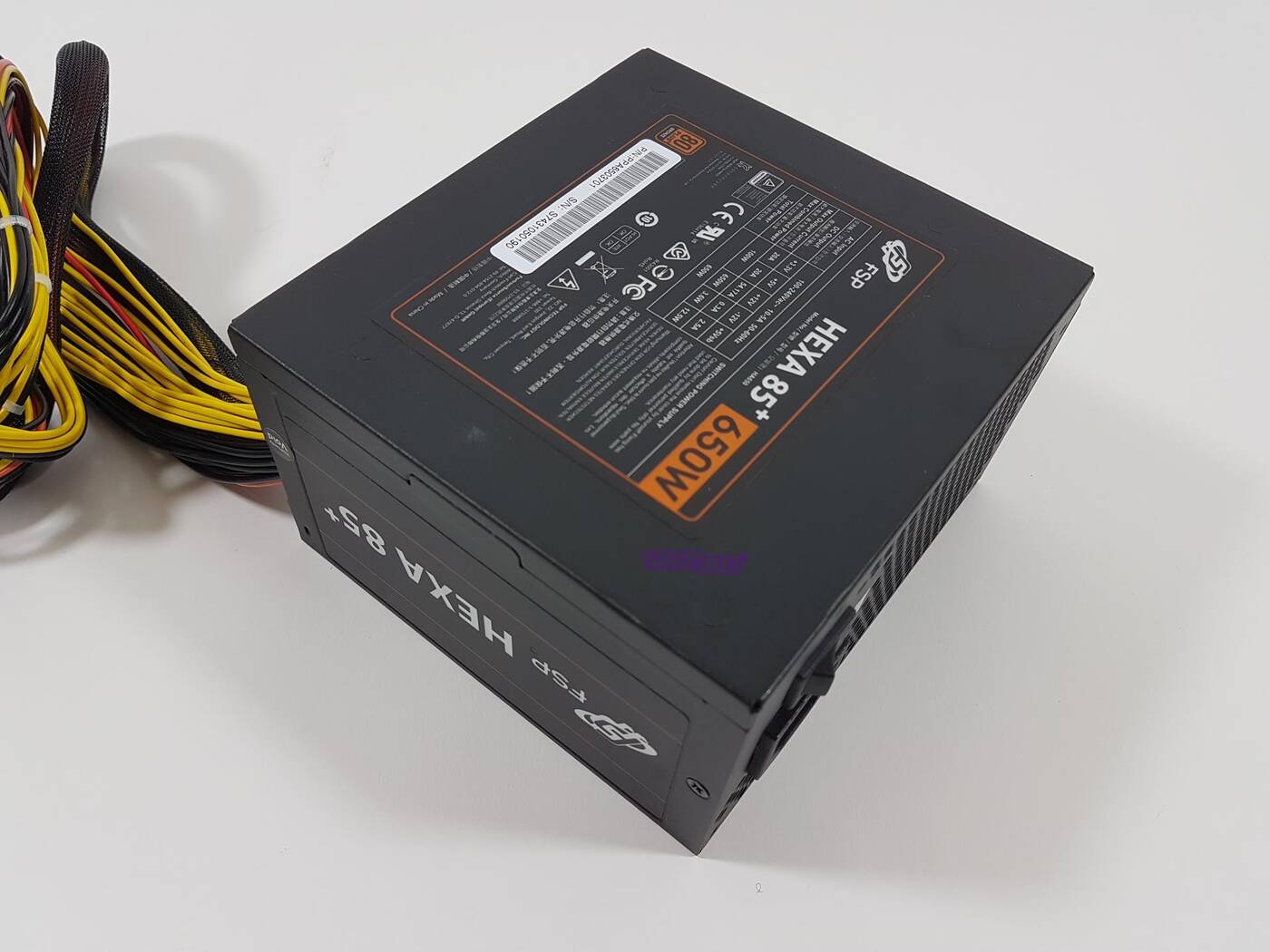

Zasilacz wygląda przeciętnie – jak zwykła tego typu konstrukcja. Minusem z pewnością jest brak oplotów na kablach. Będą one przez to fatalnie wyglądały w obudowach z bocznym oknem. Natomiast nie ma to żadnego znaczenia dla obudów ze standardowymi blachami. Dokładne wymiary Hexa 85+ 650W to 150 mm x 140 mm x 86 mm a waży on 1591 g.

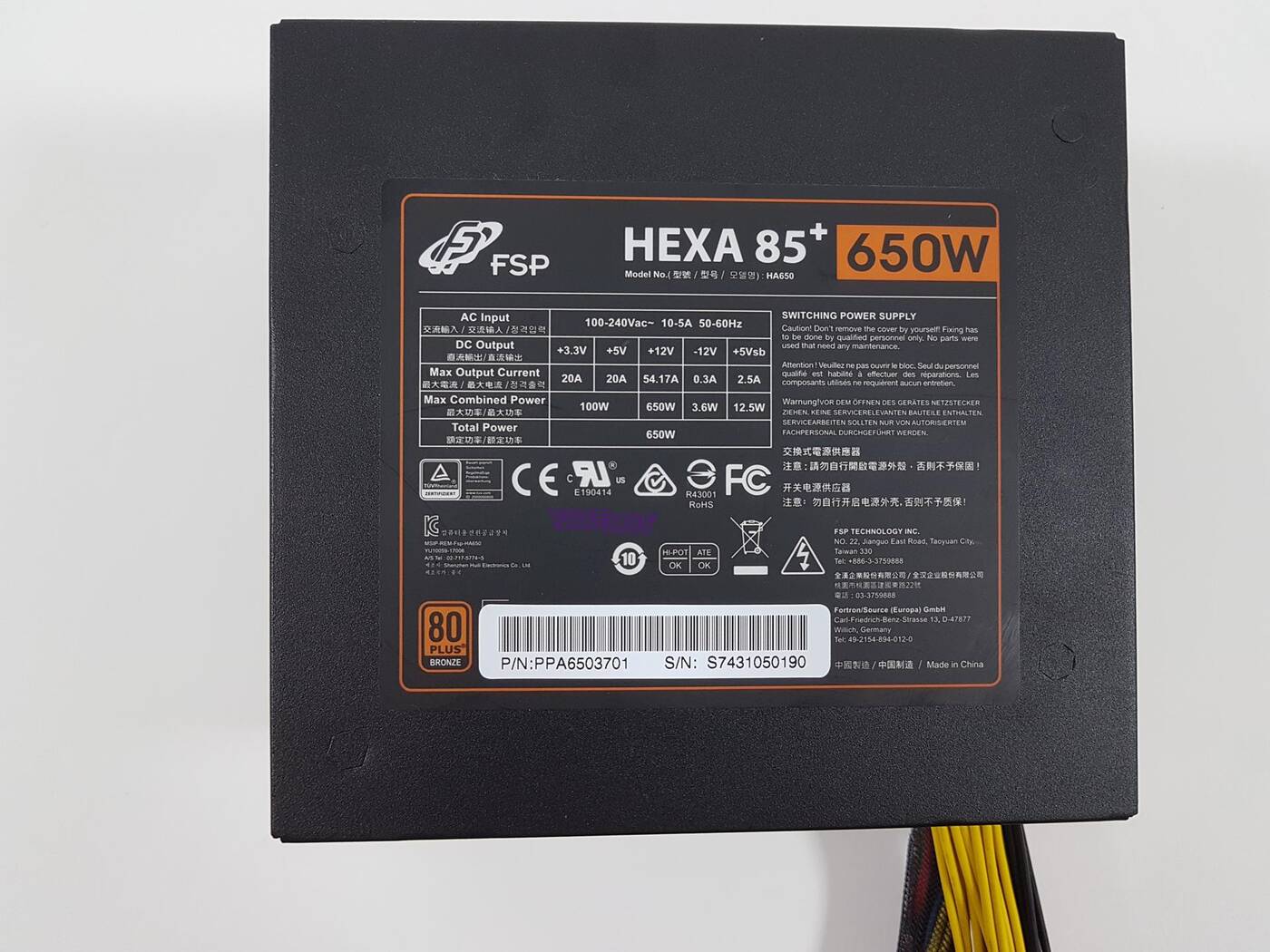

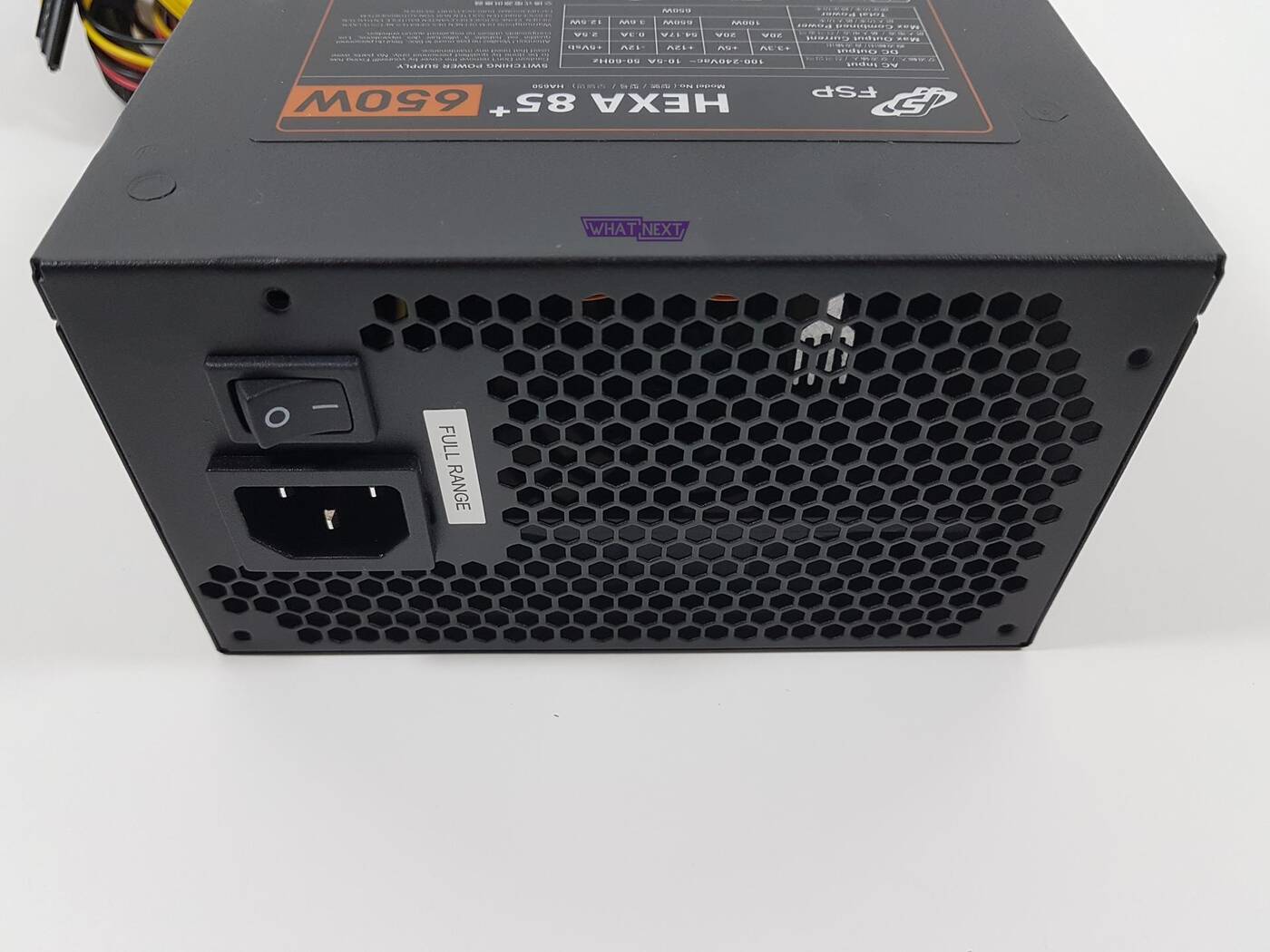

Tył zasilacza to klasyczny plaster miodu. Znajduje się tam także wejście zasilające (100-240 Vac i 50-60 Hz) oraz włącznik. Na spodzie producent umieścił tabliczkę znamionową. Do dyspozycji jest jedna linia +12V o prądzie 54,17 A i mocy 650 W. Linie +5V i + 3,3V można obciążyć po 20 A, łącznie 100 W. Łączna moc zasilacza to 650 W.

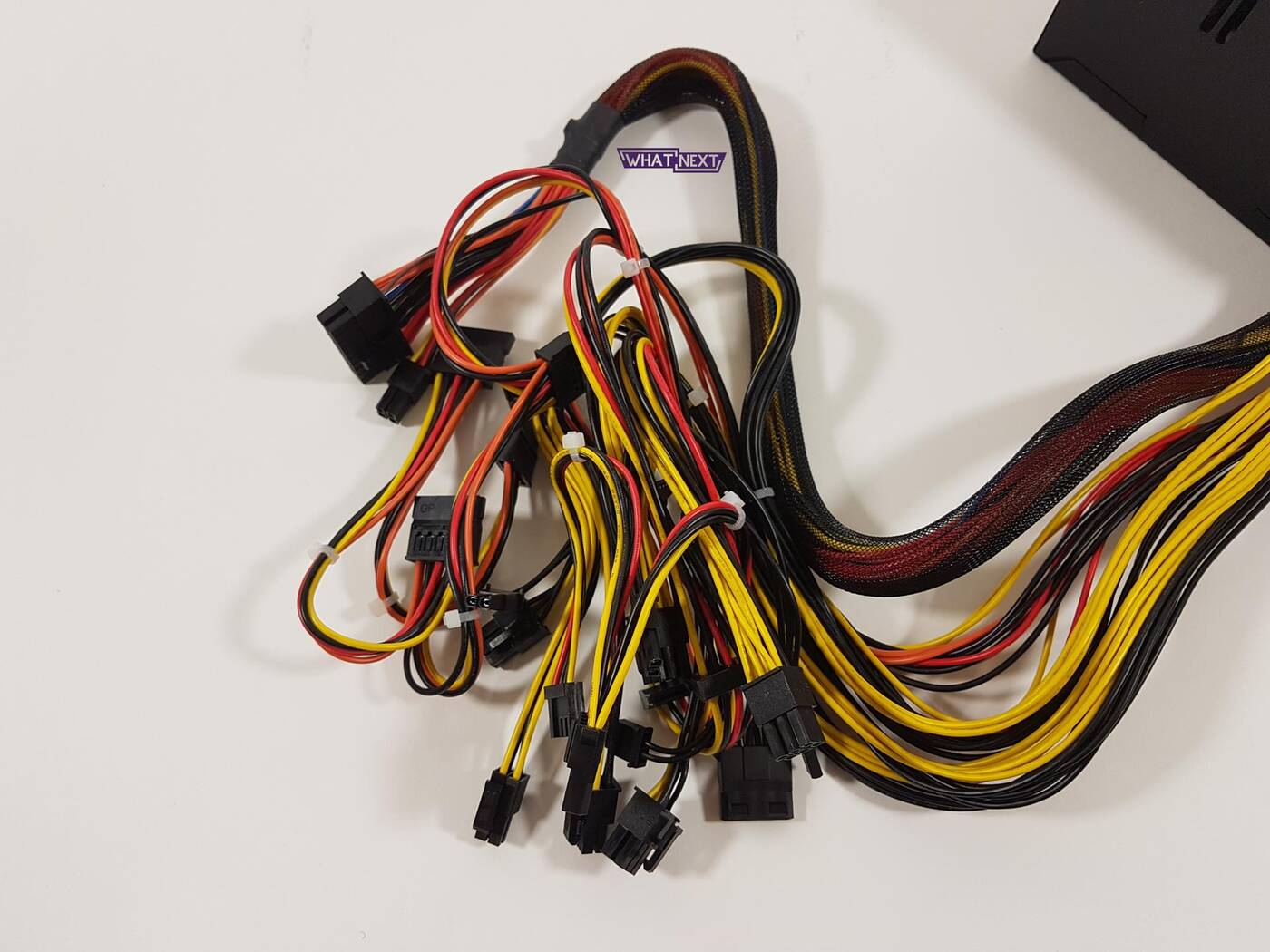

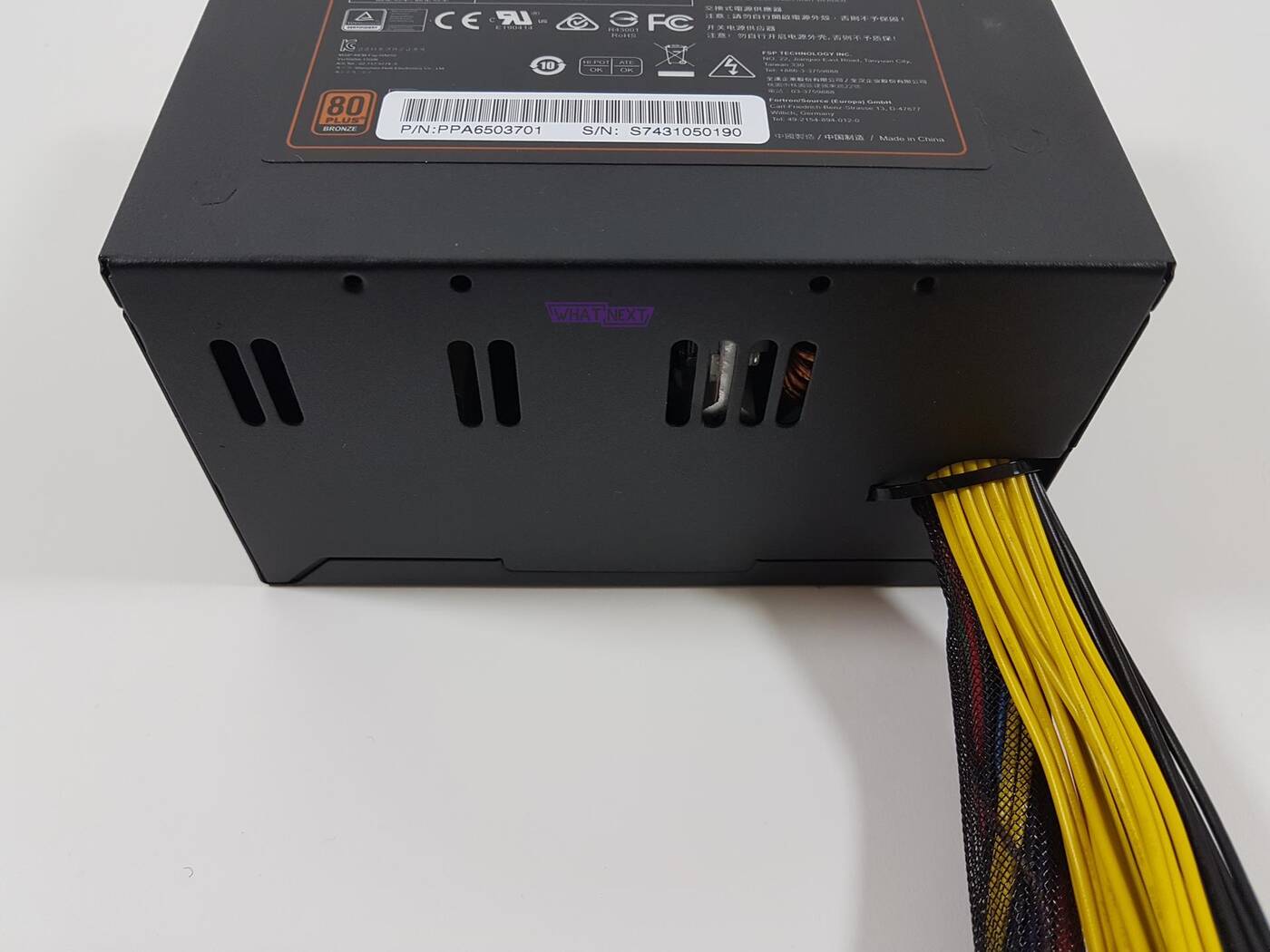

Okablowanie jest na stałe przytwierdzone do Hexa 85+ 650W – nie ma nic modularnego. Do dyspozycji jest jedna wiązka ATX 20+4 pin (550 mm), jedna CPU 4+4 pin (600 mm), dwie 2x PCI-E 6+2 pin (500 mm do pierwszej wtyczki, odległość pomiędzy kolejnymi wynosi 150 mm), jedna 4x Sata tradycyjne (500 mm do pierwszej wtyczki, odległość pomiędzy kolejnymi wynosi 150 mm), jedna 4x Sata kątowe (500 mm do pierwszej wtyczki, odległość pomiędzy kolejnymi wynosi 50 mm) oraz jedna 2x Moelx + FDD (500 mm do pierwszej wtyczki, odległość pomiędzy kolejnymi wynosi 150 mm). Mogła by być większa liczba złączy Molex, ale poza tym jest ok. Tak jak już wspominałem, prawie wszystkie wiązki nie mają oplotu – jedynie ATX ma. Jest to spory minus, który z pewnością nie spodoba się osobom posiadającym obudowę z oknem.

Wnętrze

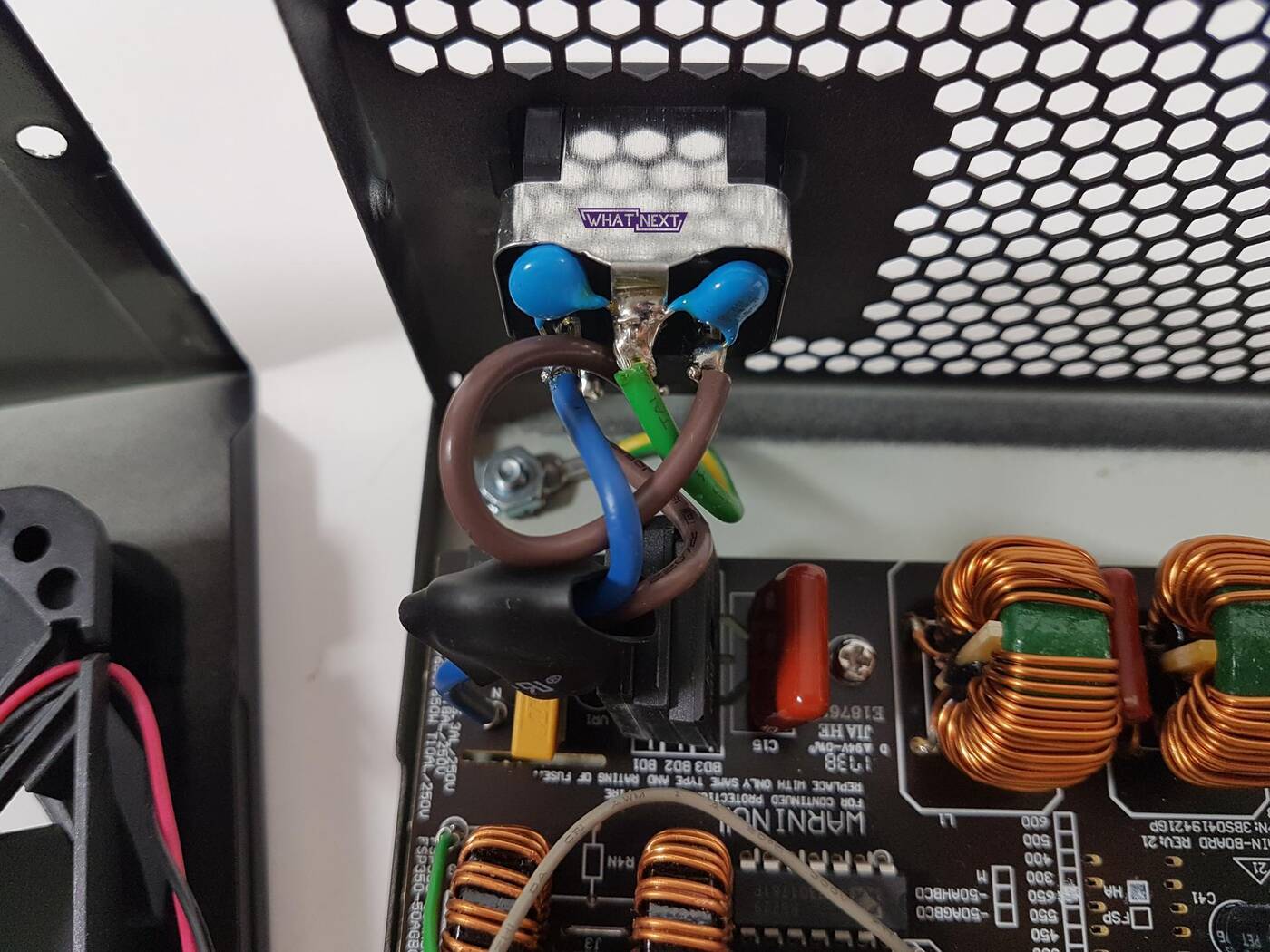

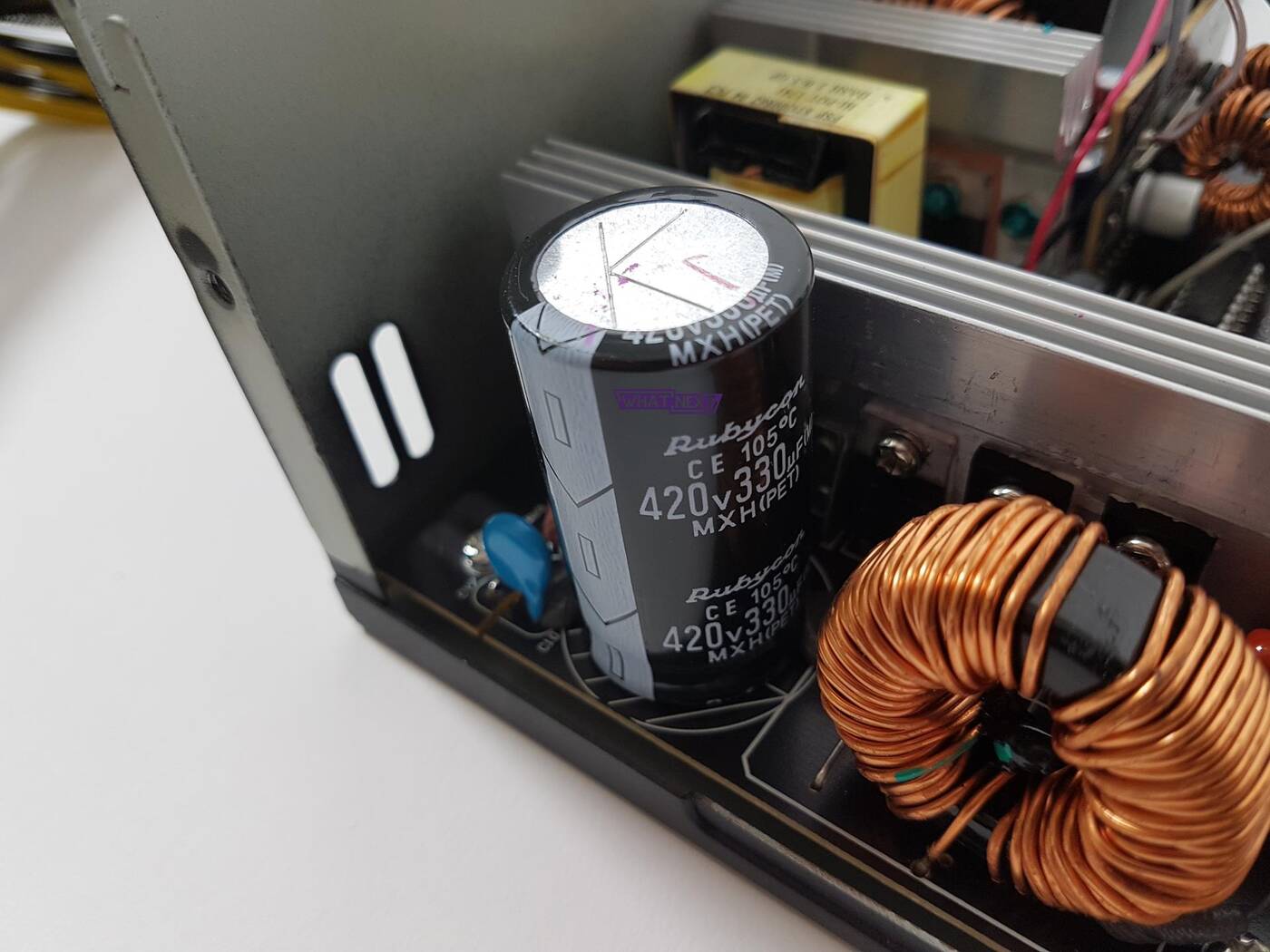

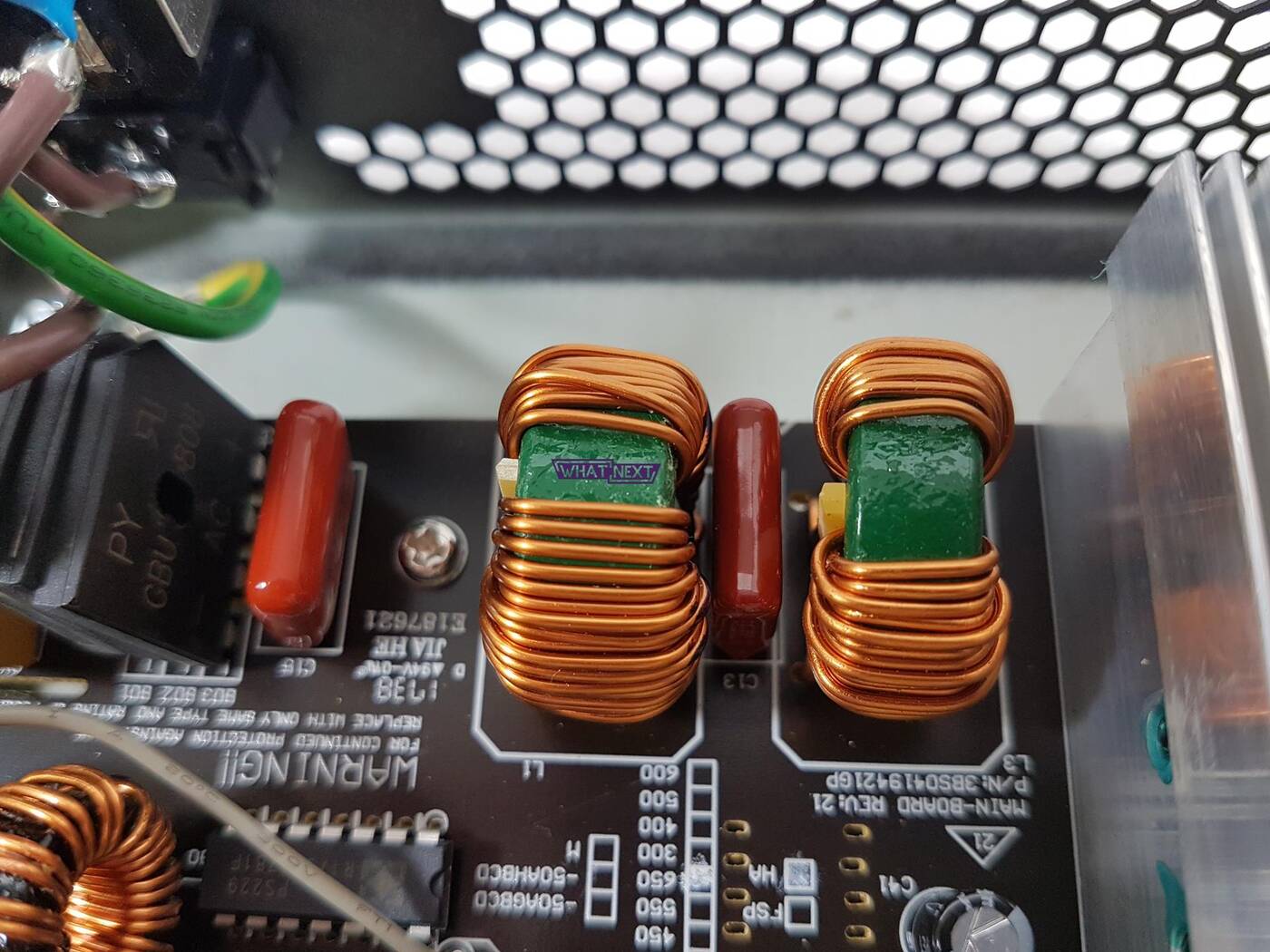

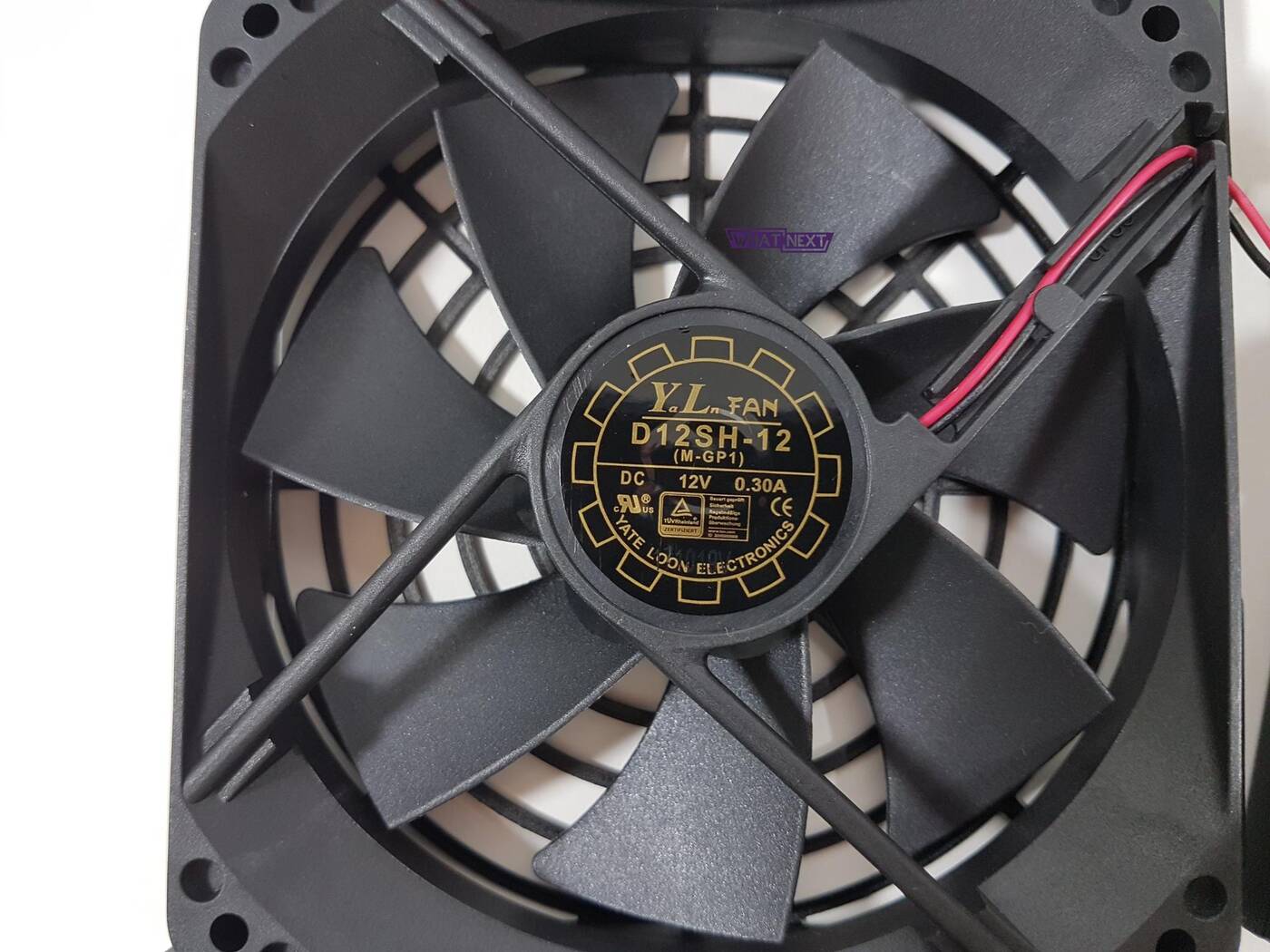

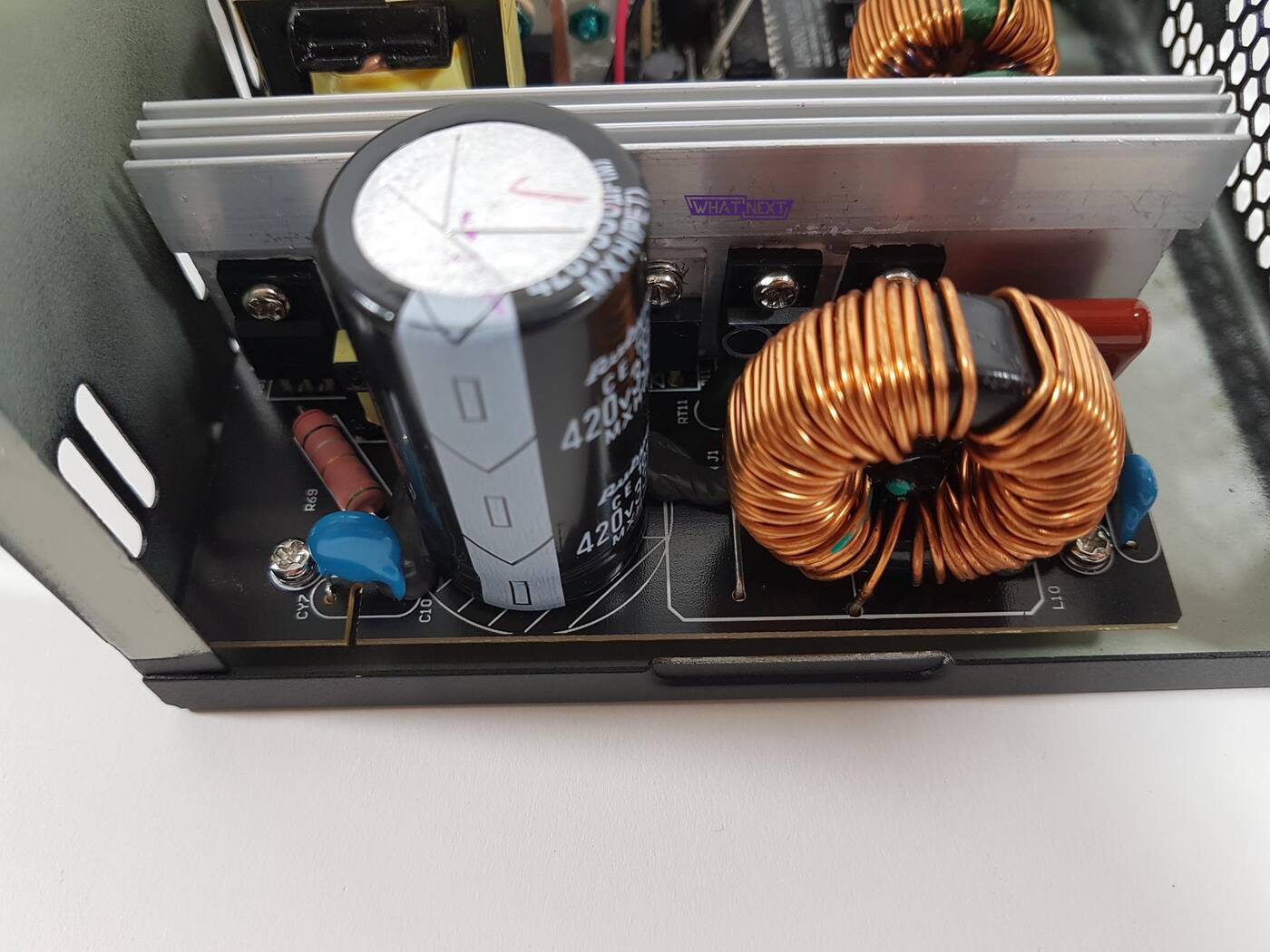

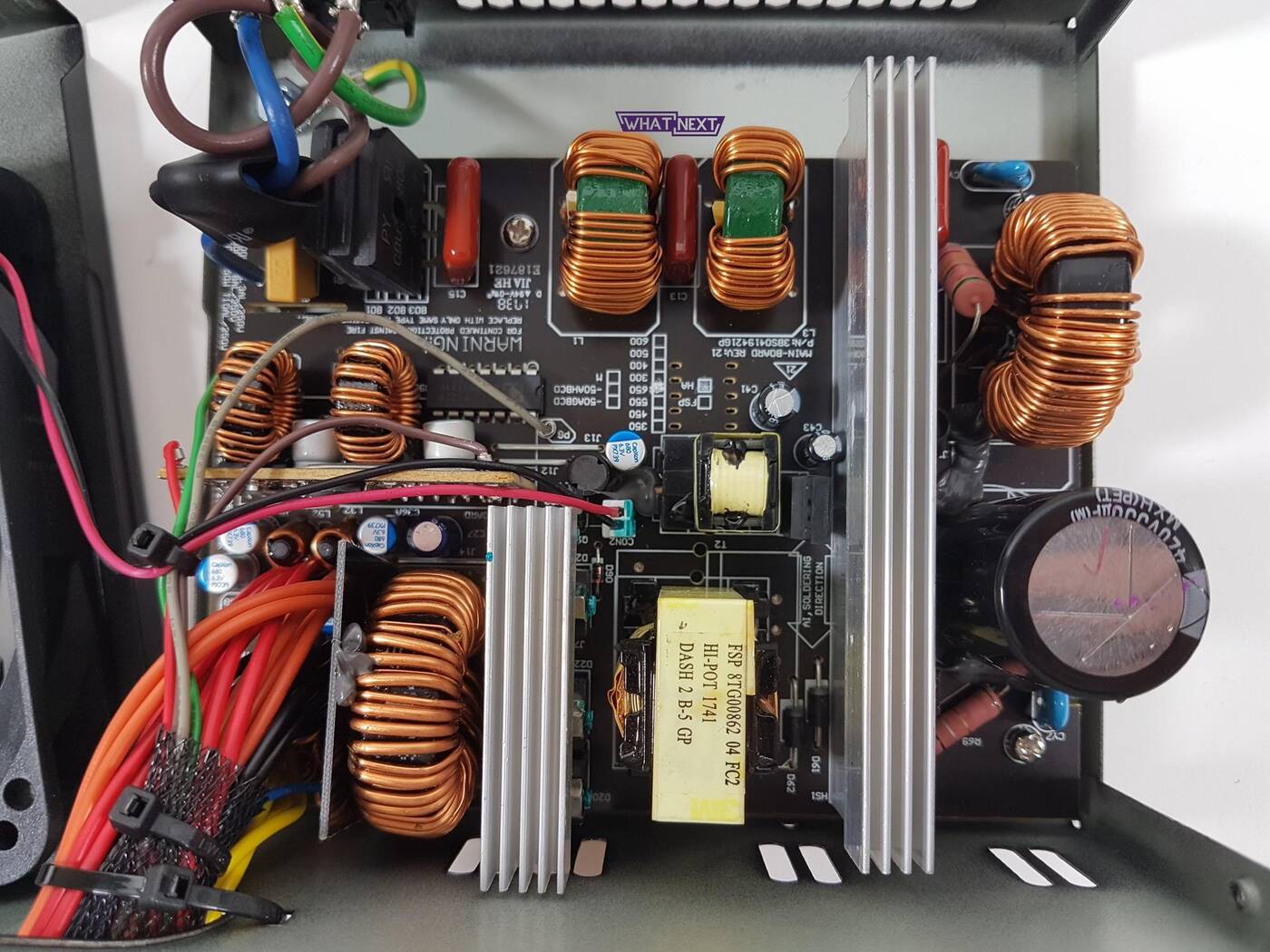

Za chłodzenie odpowiada 120 mm wentylator Yate Loon model D12SH-12. Posiada on 7 skrzydełek i powinien być stosunkowo cichy podczas działania – zobaczymy w testach. Środek wygląda na dosyć uporządkowany. Nie ma dziwnie przyklejonych elementów, klej nigdzie się nie wylewa a całość sprawia wrażenie bardzo przemyślanego. Największy kondensator ma parametry 420 V, 330 uF i może pracować w temperaturze do 105°C. Wyprodukował go Rubycon, czyli japoński producent elektroniki. Warto tutaj wspomnieć, że wszystkie kondensatory elektrolityczne są produkcji japońskiej. Zapewnia to wysoką jakość elektroniki i tym samym znacznie lepszą stabilność niż produkty konkurencji z kondensatorami wyprodukowanymi przez firmy z innych krajów.

Oprócz tego Hexa 85+ 650W posiada też przetwornicę DC-DC. Ona zaś odpowiada za równomierną regulację napięcia czy dużych obciążeniach. Tym samym jest większe bezpieczeństwo dla procesorów czy kart graficznych. Nie zabrakło także aktywnego PFC. Zasilacz posiada też następujące zabezpieczenia: OVP (zabezpieczenie przed zbyt wysokim napięciem na wyjściu), OCP (zabezpieczenie przed przeciążeniem stabilizatora), SCP (zabezpieczenie przeciwzwarciowe), OTP (zabezpieczenie przed przegrzaniem zasilacza) oraz OPP (zabezpieczenie przed przeciążeniem).
