Test płyty głównej ASRock B550 PG Riptide

ASRock B550 PG Riptide to z pewnością ciekawa propozycja wśród konstrukcji opartych o chipset B550. Jak sprawdzi się ona w praktyce?

Akcesoria ASRock B550 PG Riptide

Dodatków nie ma zbyt dużo. Jest ionstrukcja, płyta ze sterownikami, śrubki, dwa kable SATA, holder oraz zaślepka tylnych portów. Holder powoli staje się standardem w płytach ASRock – pozwoli on utrzymać kartę w poziomie. Szkoda, że zaślepka portów nie jest zintegrowana z płytą. Szkoda też, że nie ma większej ilości dodatków, ale na pewno ich brak pozytywnie wpływa na cenę.

•

•

Budowa ASRock B550 PG Riptide

•

•

•

•

•

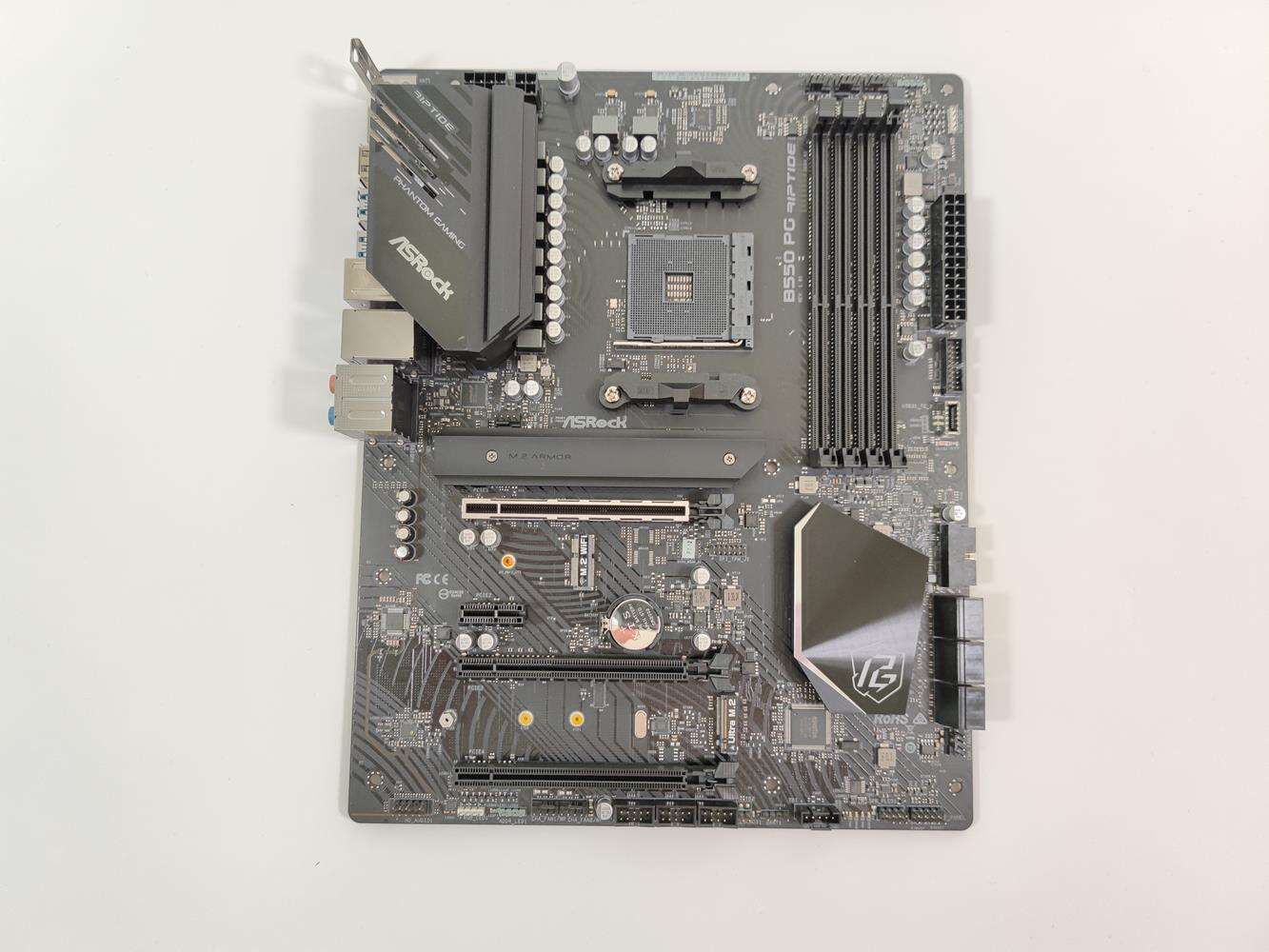

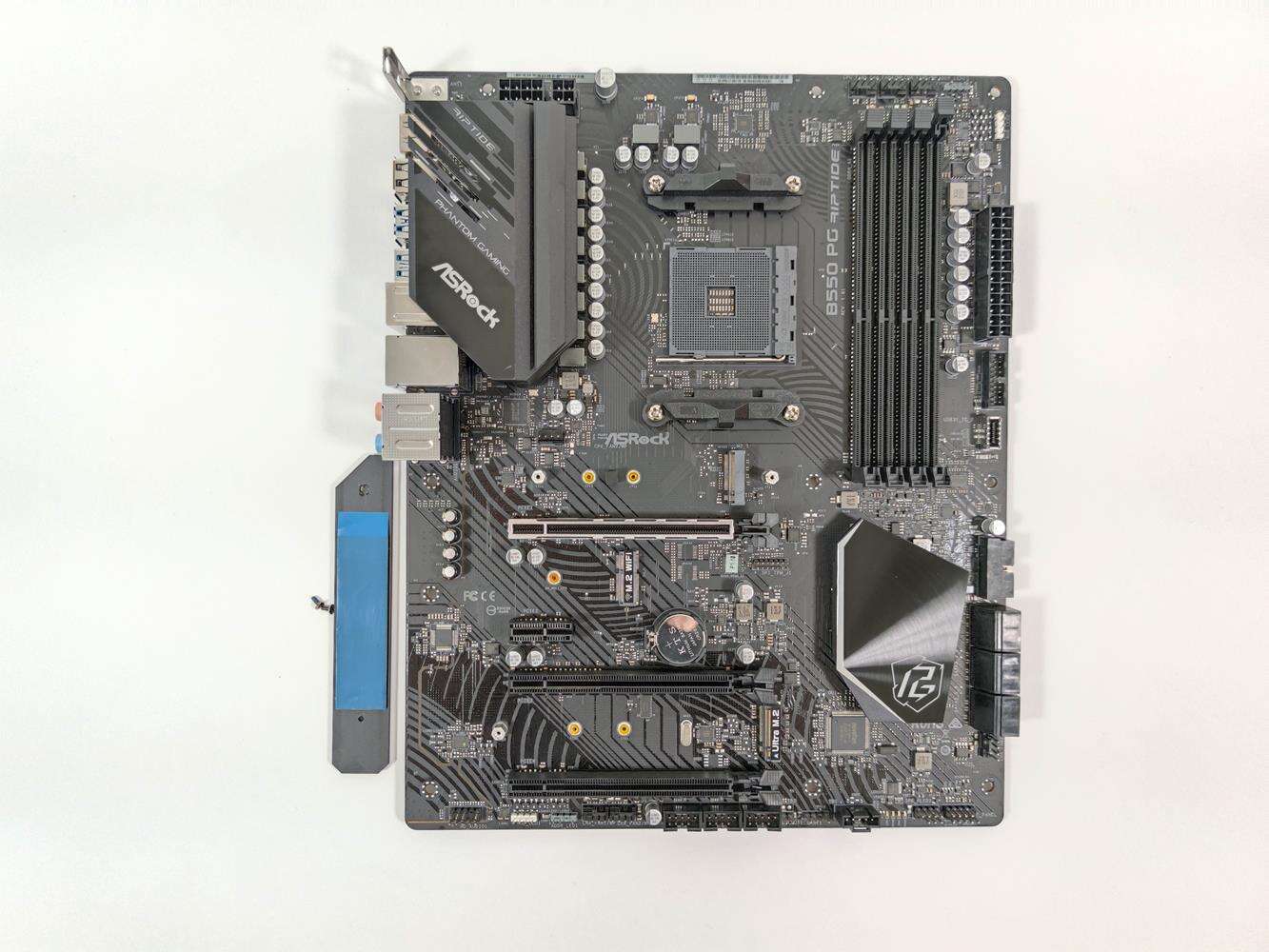

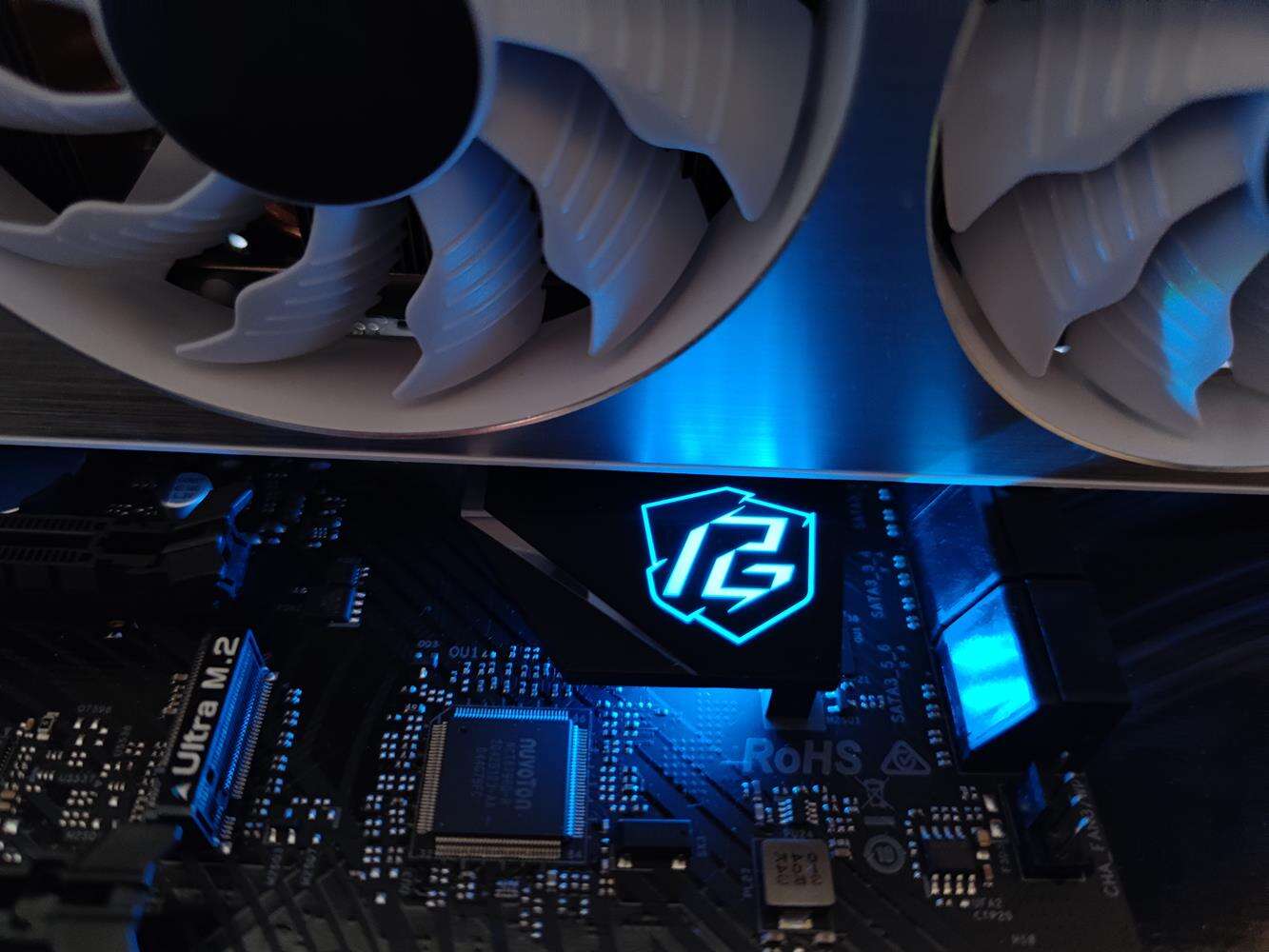

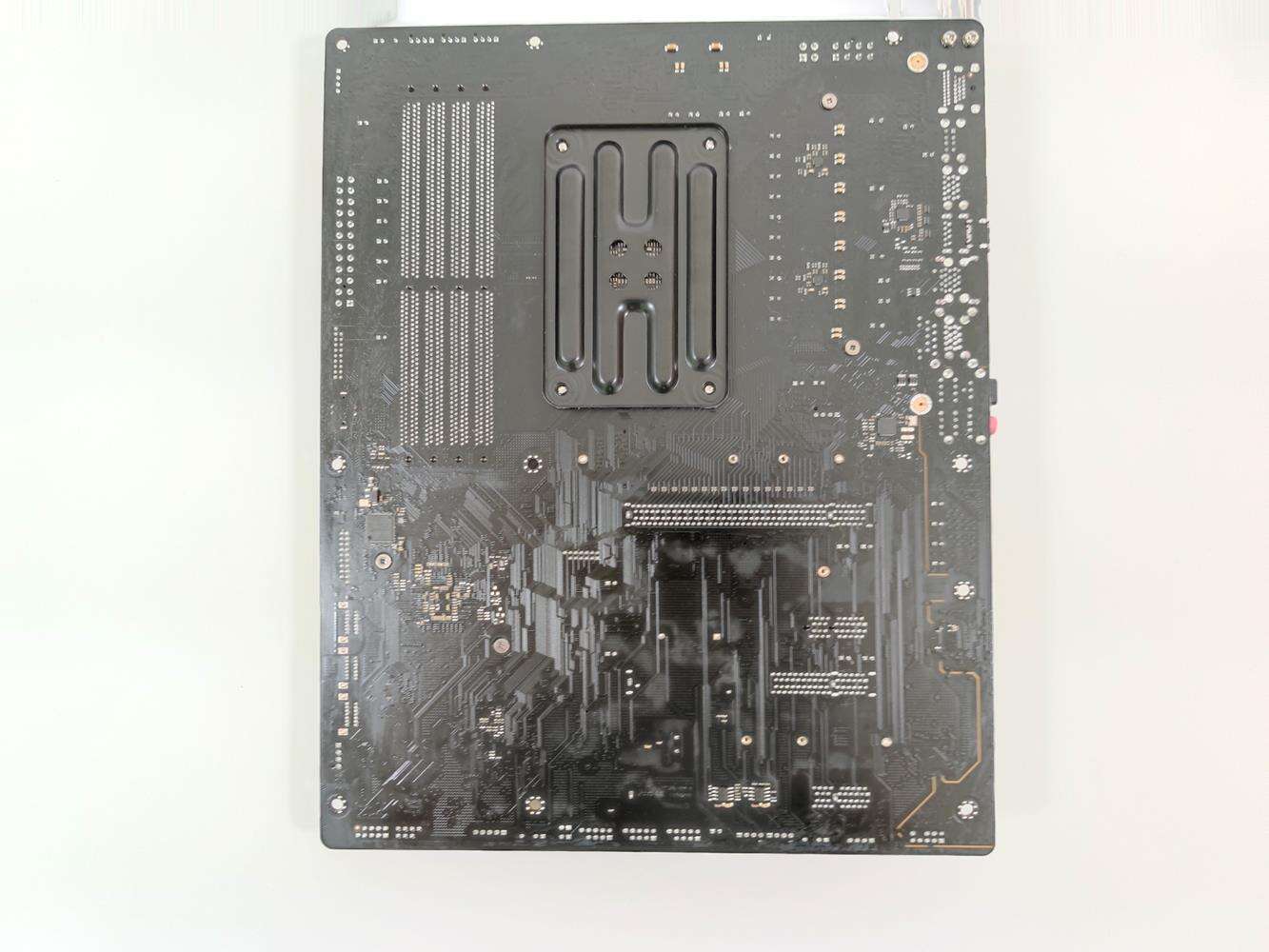

Płyta nie wyróżnia się pod względem wyglądu. Jest ona praktycznie cała czarno-szara i ma małe podświetlenie chłodzenia chipsetu. Nie jest to wybitny design i w obudowie z oknem całość nie będzie się niczym wyróżniała. Płyta to typowa konstrukcja ATX o wymiarach 305 mm x 244 mm.

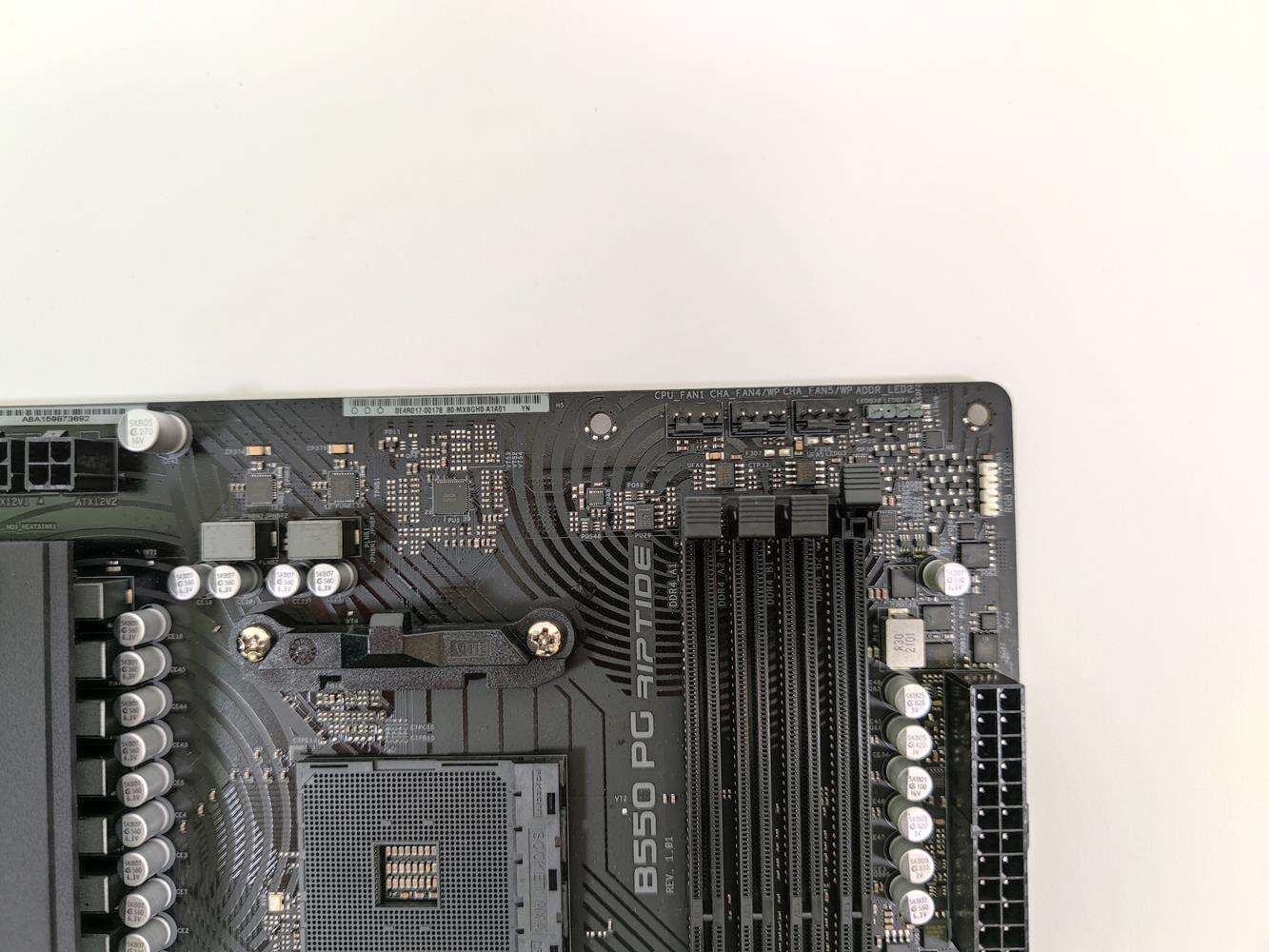

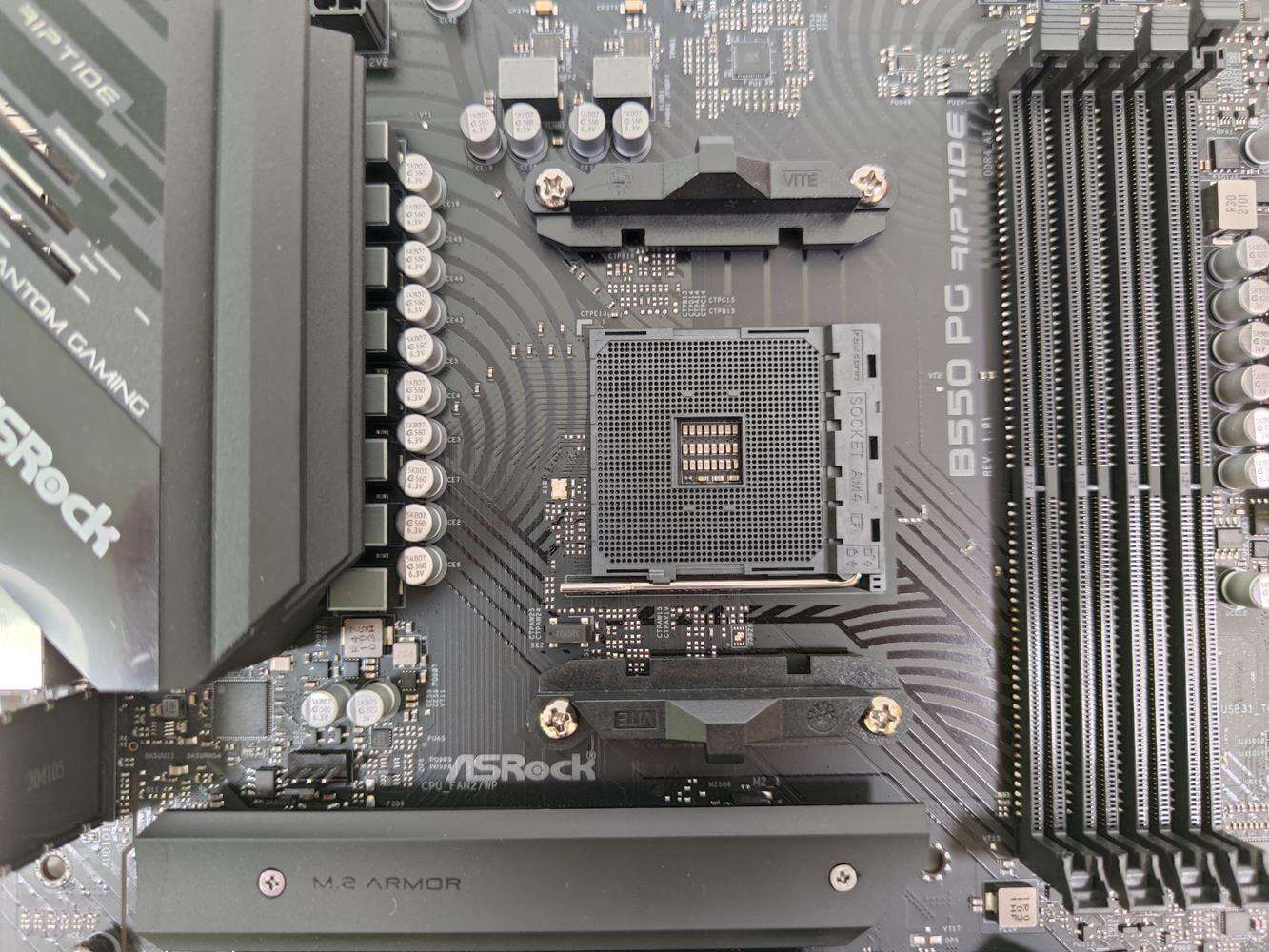

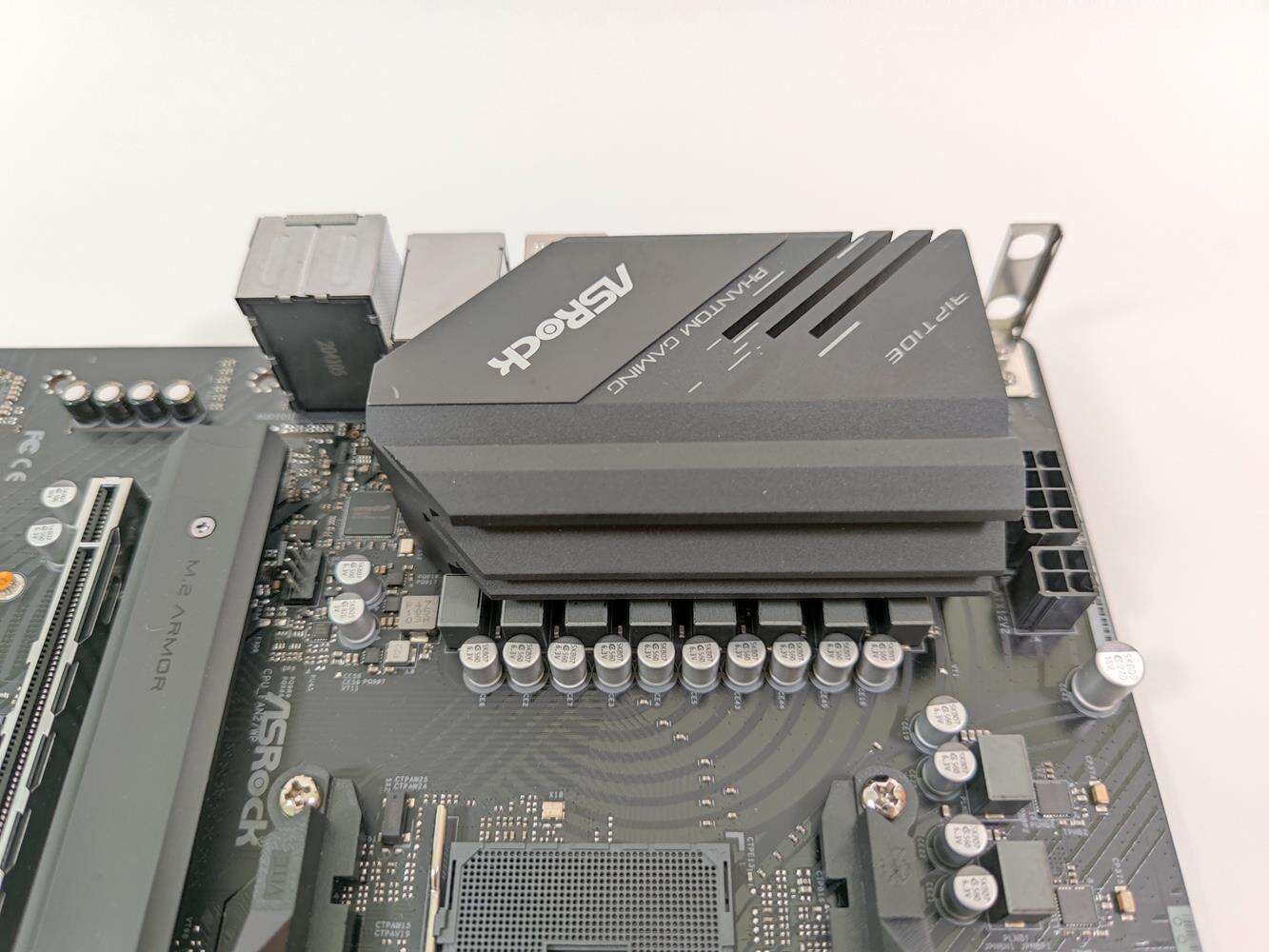

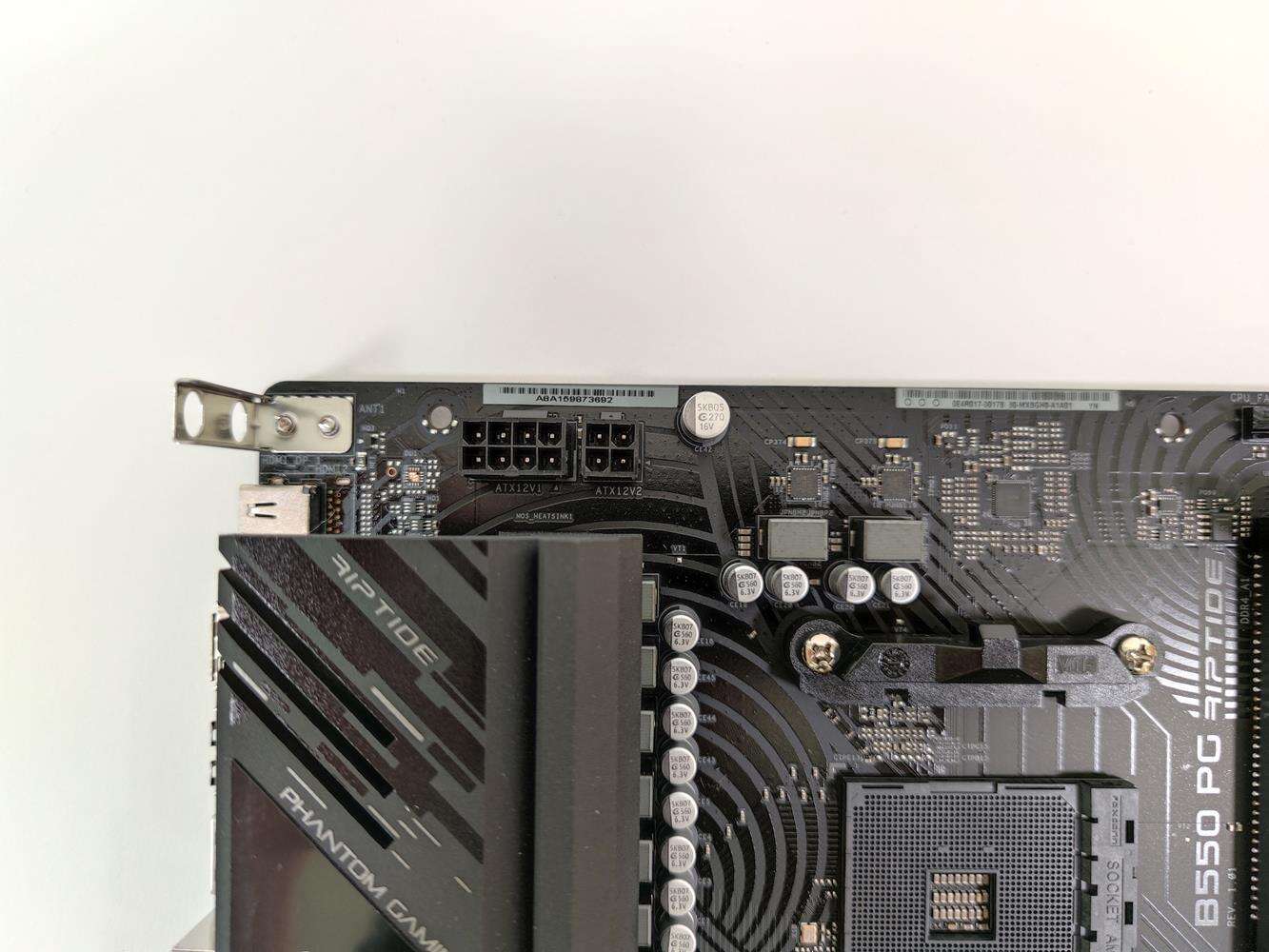

Sekcja zasilania ma 10 faz po 50 A Dr. MOS z dławikami 60 A. Powinno to spokojnie wystarczyć do zasilenia i podkręcenia mocniejszych procesorów. Za chłodzenie odpowiada duży, aluminiowy radiator. Całość zasilana jest ze złącza 8 pin + 4 pin.

Czytaj też: Test płyty głównej Z590 Aorus Master

•

•

•

•

•

•

•

•

•

•

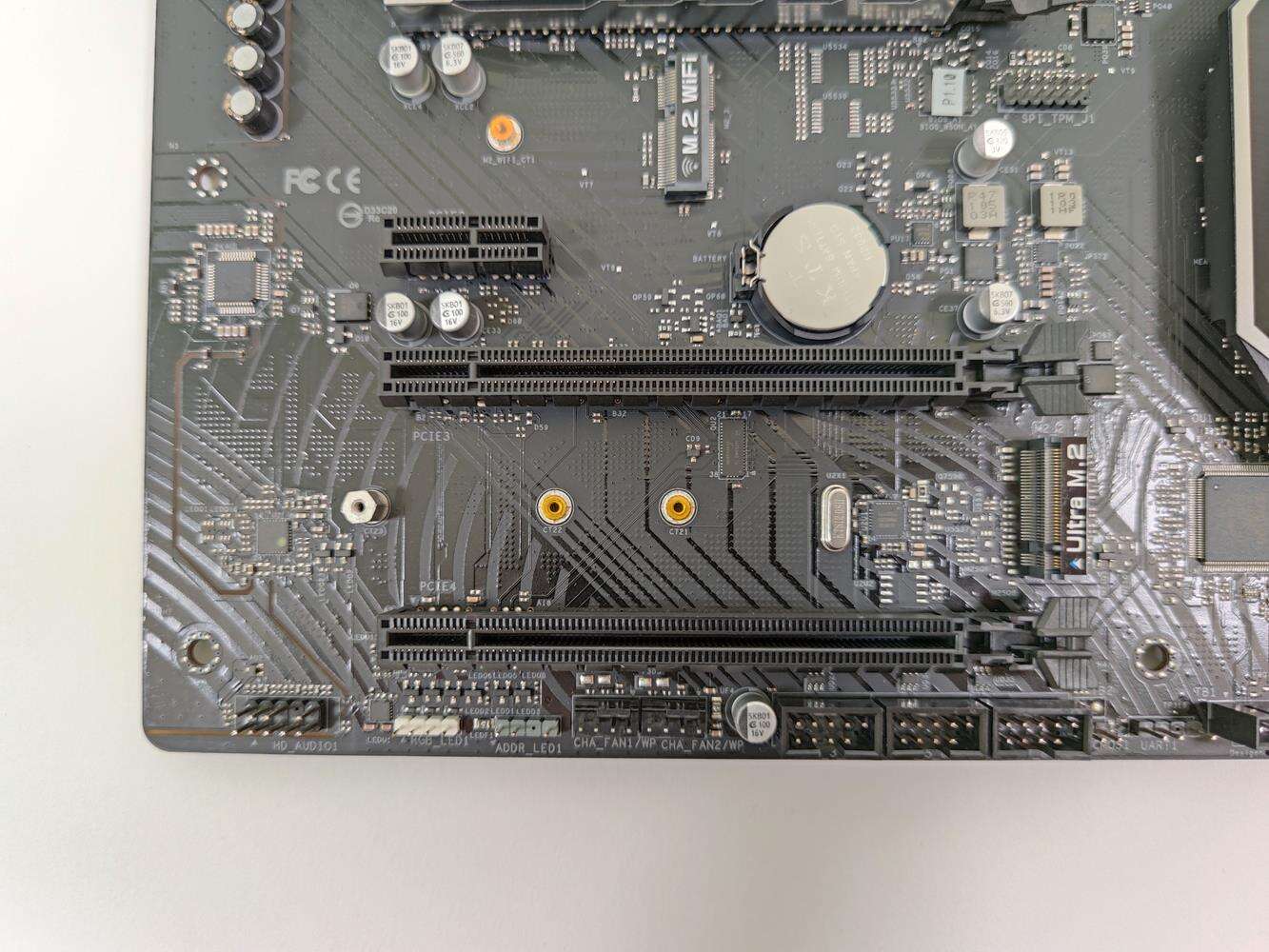

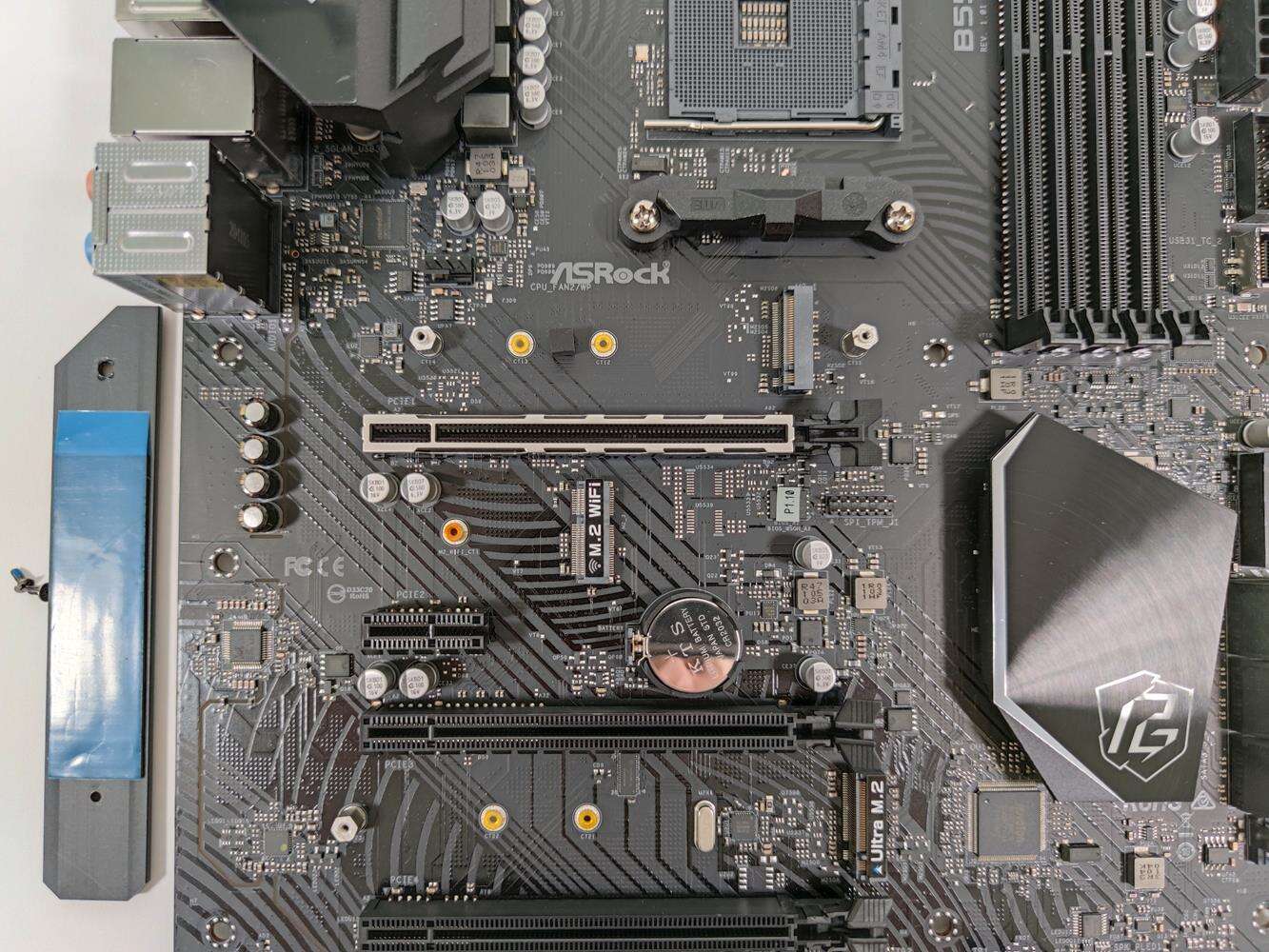

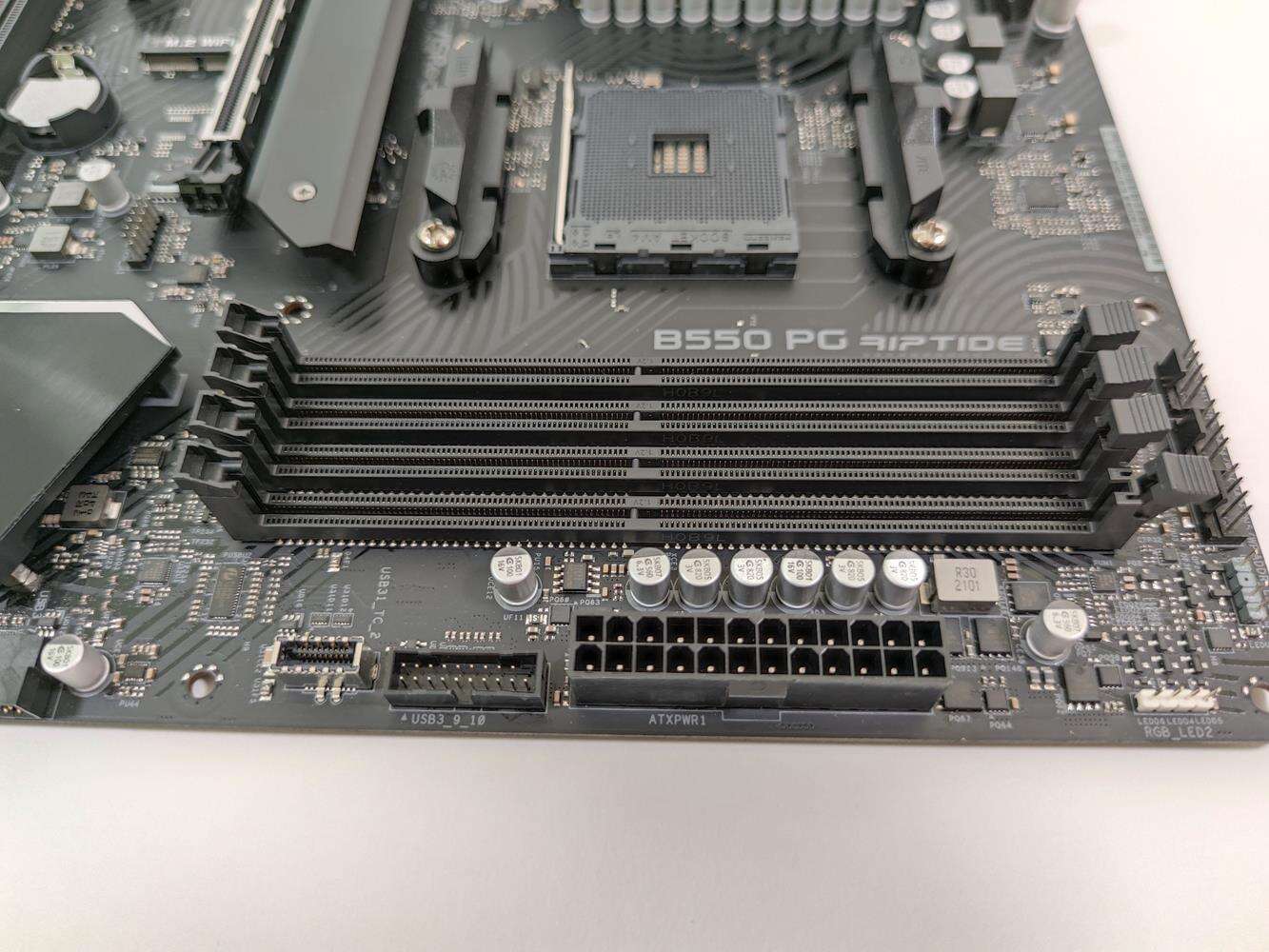

Płyta wspiera pamięci RAM o prędkości do 4933 MHz. Są cztery miejsca na kości pamięci, a ich maksymalna pojemność może wynosić 128 GB. Całość wspiera też profile XMP. ASRock B550 PG Riptide ma trzy złącza PCI-E x16, które przy procesorach 3. i 4. generacji działają w trybie 4×16, 3×4 oraz 3×1. Jeśli też PCI-E 2 lub 4 jest zajmowane, to PCI-E 3 działa jako x2. Górne złącze jest wzmacniane, więc nie powinno być problemów nawet z najcięższymi grafikami. Na płycie jest też obecne jedno złącze PCI-E 3.0 x1.

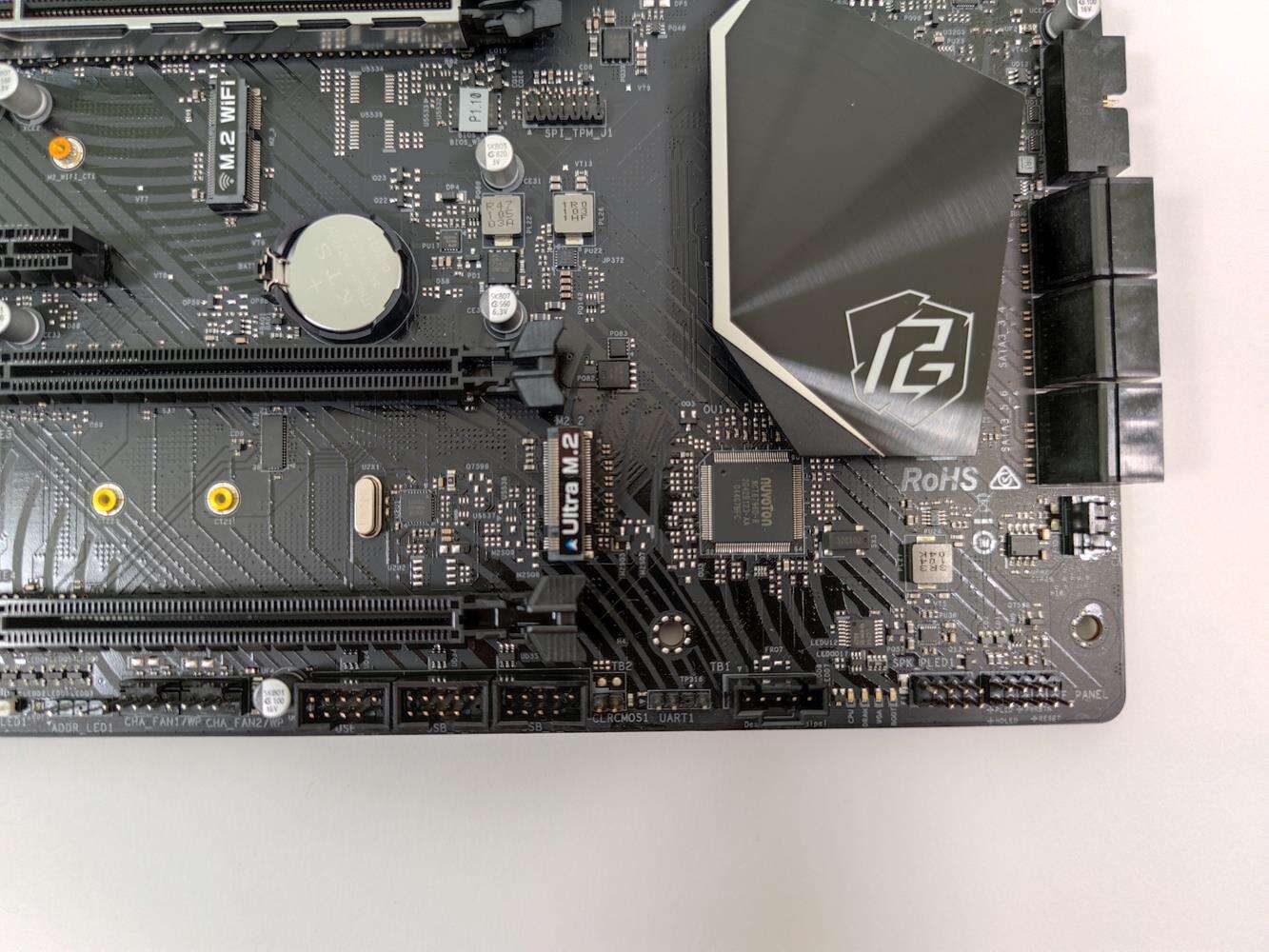

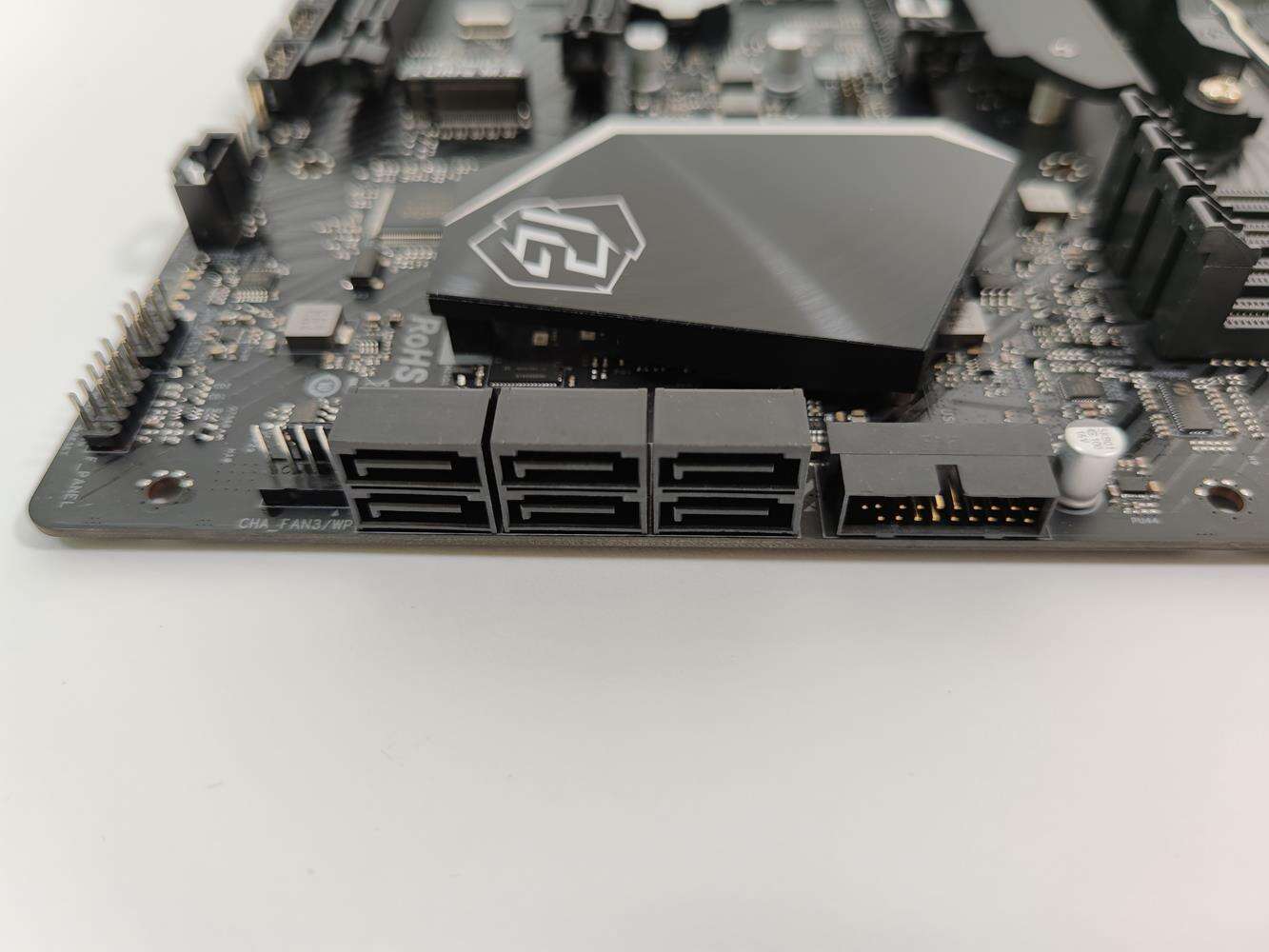

Konstrukcja oferuje dwa miejsca na dyski M.2. Natomiast tylko górne ma dołączony radiator. Górne złącze to Hyper M.2 z obsługą dysków PCI-E Gen4x4  2242/2260/2280. Dolne zapewnia obsługę dysków PCI-E Gen3x4 oraz SATA 2242/2260/2280. Jeśli jest ono zajmowane to złącza SATA3_5_6 będą wyłączone. Na płycie jest też obecnych sześć złączy SATA3. Jeśli chcecie stworzyć macierze RAID to z dyskami SATA można stworzyć RAID 0, 1, 10, a z NVMe 0 i 1. Jest też jeszcze jedno złącze M.2 na kartę WiFi/BT.

Zastosowana karta sieciowa to Killer E3100G 2.5 Gigabit. Szkoda jednak, że na pokładzie nie ma WiFi i Bluetooth. Karta audio to Realtek ALC 897 – tutaj nie ma co liczyć na wysoką jakość muzyki.

Obecne na płycie złącza to: 1x SPi TPM, 1x złącza od przedniego panelu obudowy, 2x RGB, 2x ARGB, 1x CPU Fan, 1x CPU/Water Pump Fan, 5x Chassis/ Water pUmp Fan, 1x audio, 1x Thunderbolt AIC, 3x USB 2.0, 2x USB 3.2 oraz 1x USB-C. Ilość złączy jest całkowicie wystarczająca, a plusem na pewno są dwa USB 3.2 Gen1. Samo rozmieszczenie jest w większości dobre. Jedynie w dziwnym miejscu znajduje się CPU Fan 2/WP – nie obok Fan 1, a nad radiatorem M.2. Poza tym żadnych większych uwag nie mam.

Tylny panel ASRock B550 PG Riptide

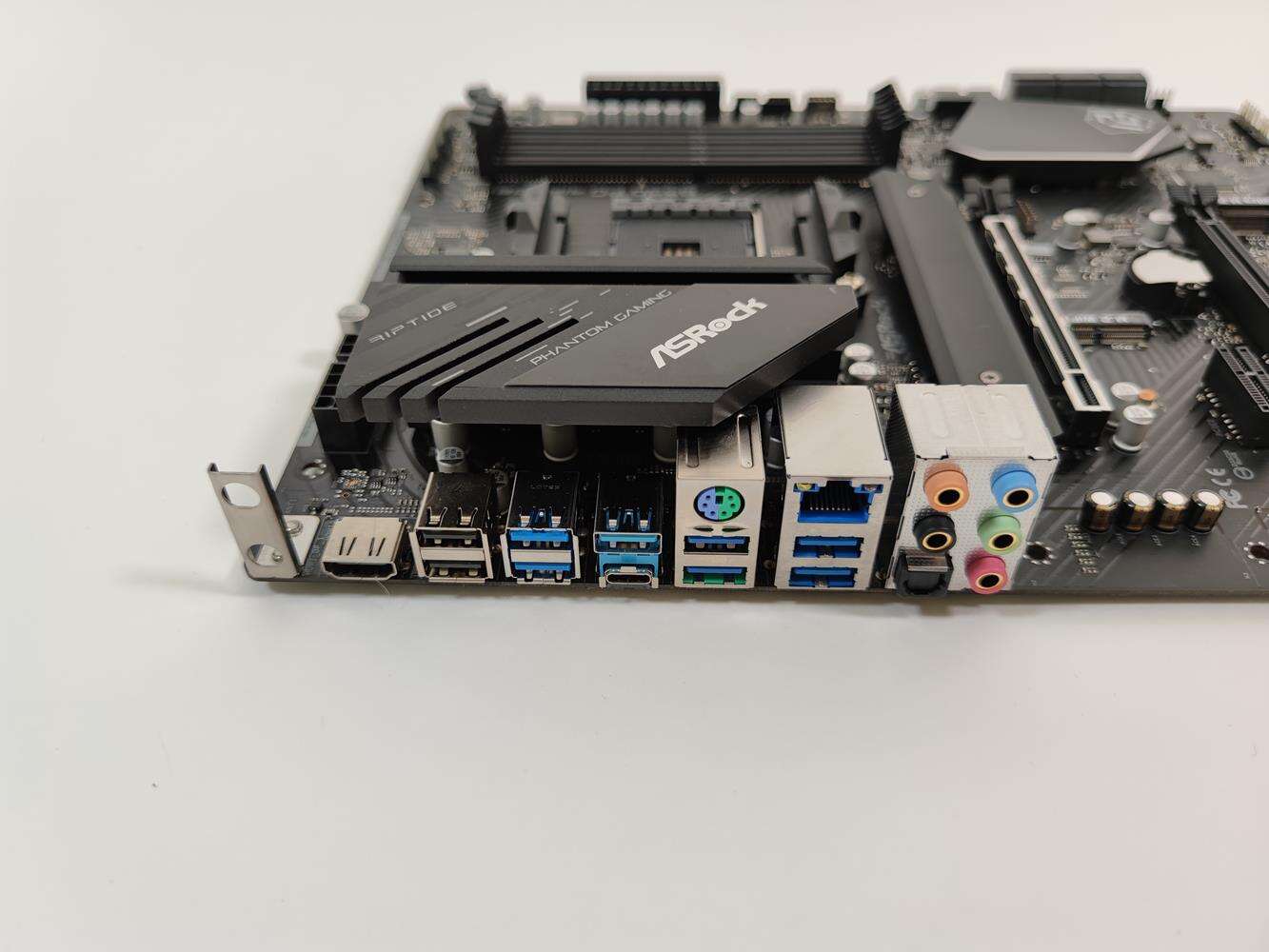

Tutaj do dyspozycji mamy: 1x PS/2, 1x HDMI, 1x Optical SPDIF, 1x USB 3.2 Gen2 (10 Gb/s), 1x USB 3.2 Gen2 Type-C (10 Gb/s), 6x USB 3.2 Gen1, 2x USB 2.0, 1x RJ-45, 5x audio. Zestaw złączy powinien większość z Was zadowolić, ale brakuje mi tutaj dodatkowego wyjścia obrazu (np. DisplayPort), przycisku do aktualizacji BIOS oraz 20 Gb/s złącza USB. Nie widzę też zbytnio celu dodawania złącza PS/2. Na samej górze jest też wyjście na anteny WiFi, z którego możecie skorzystać.

BIOS ASRock B550 PG Riptide

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

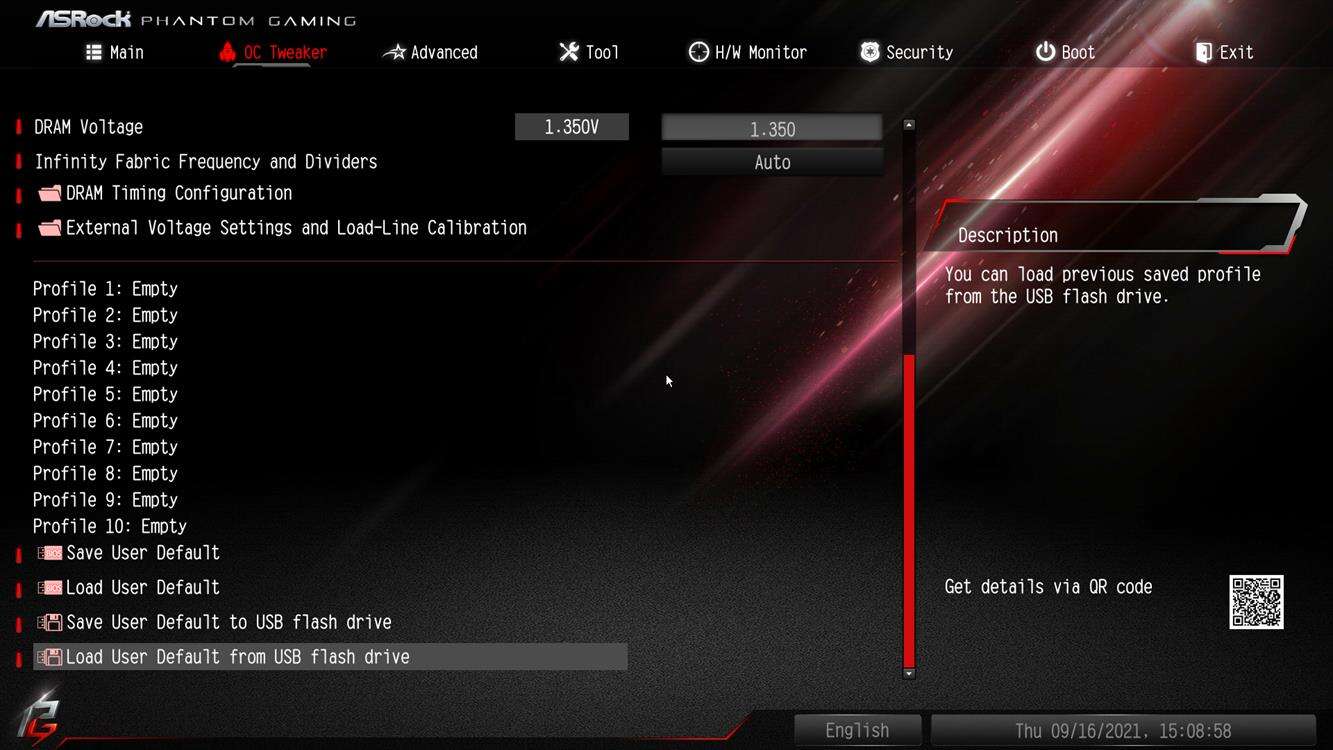

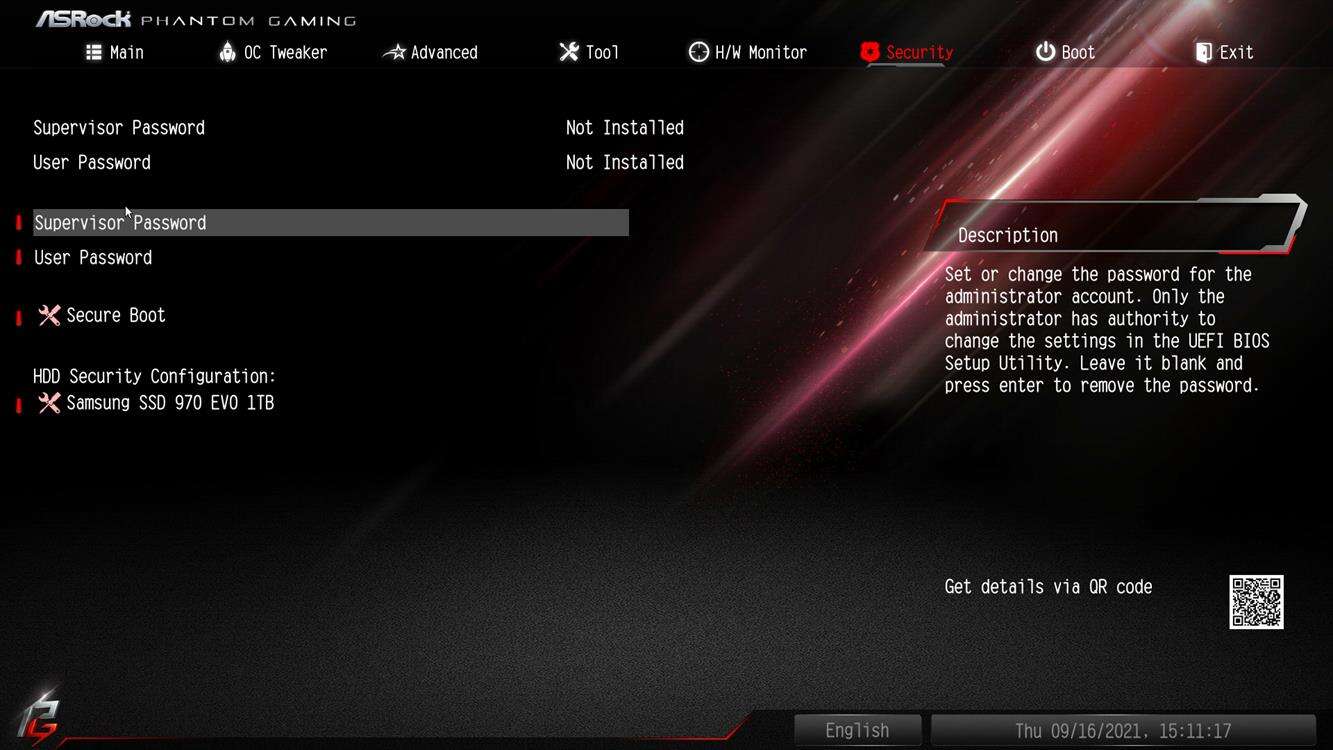

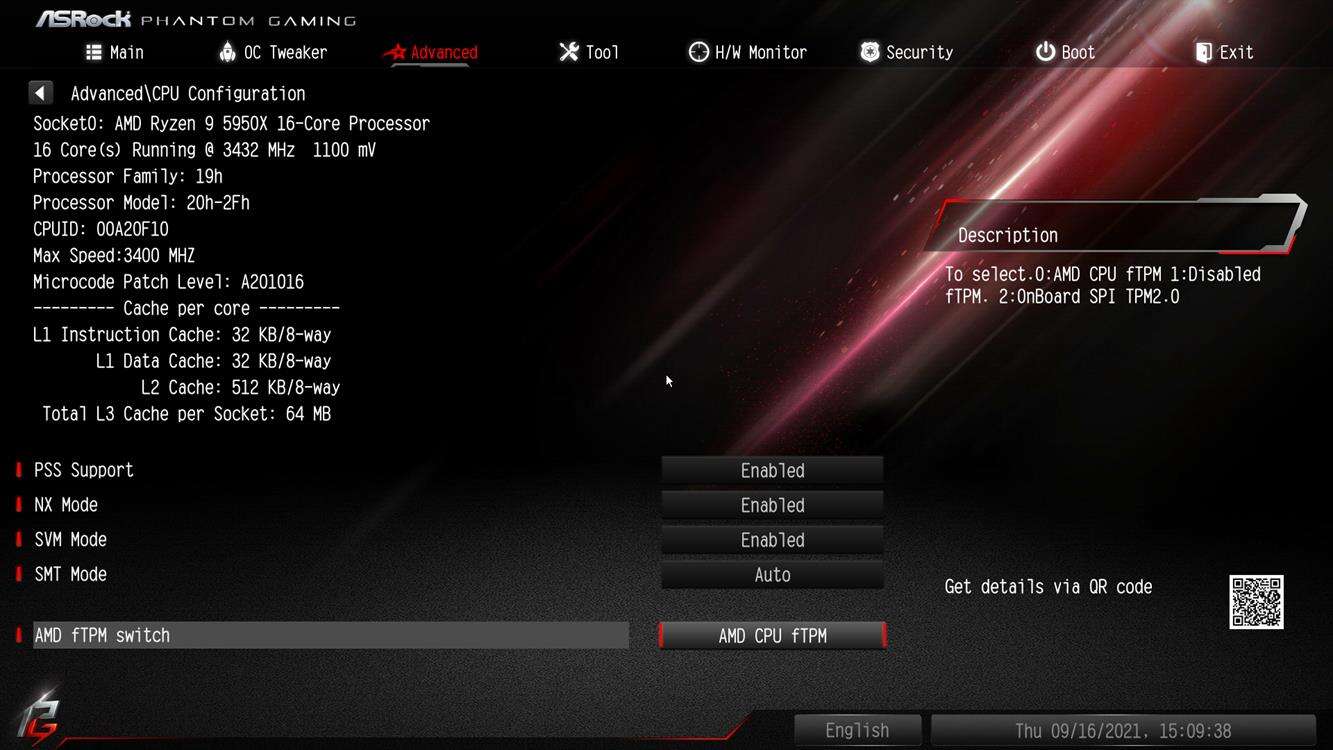

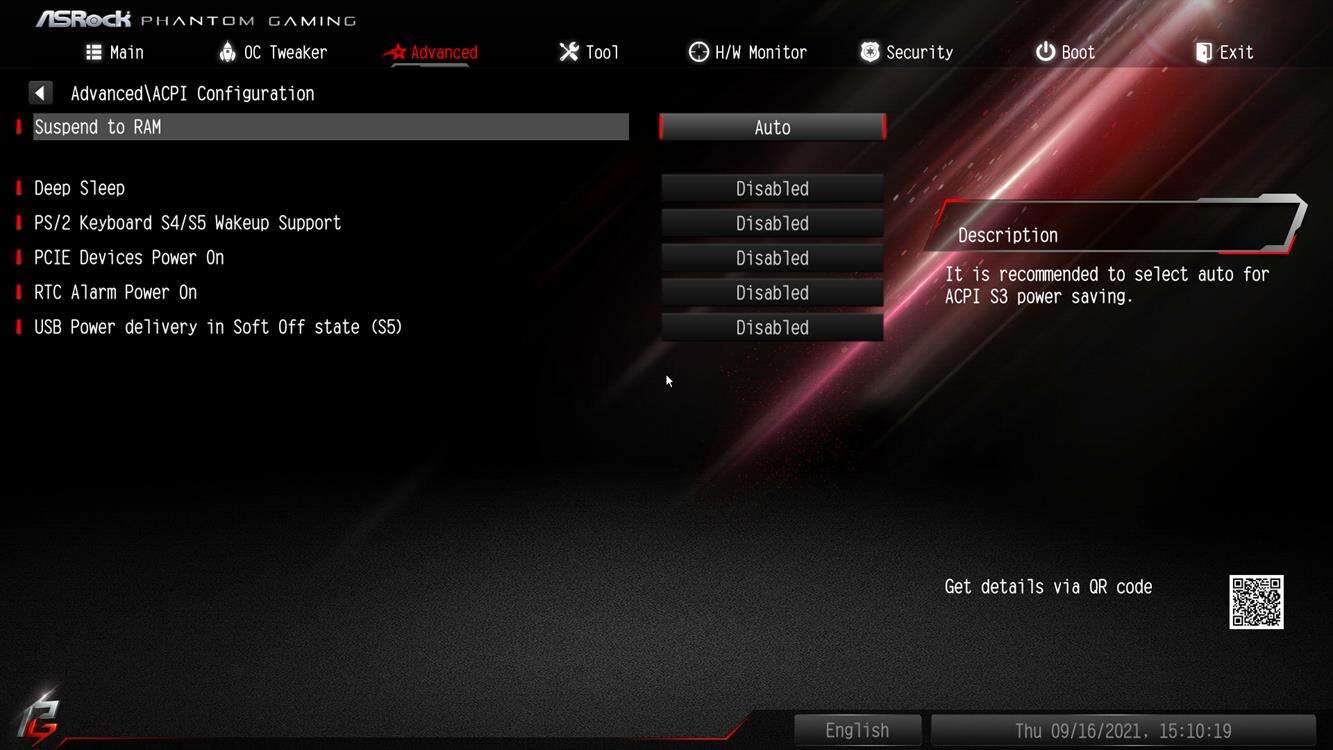

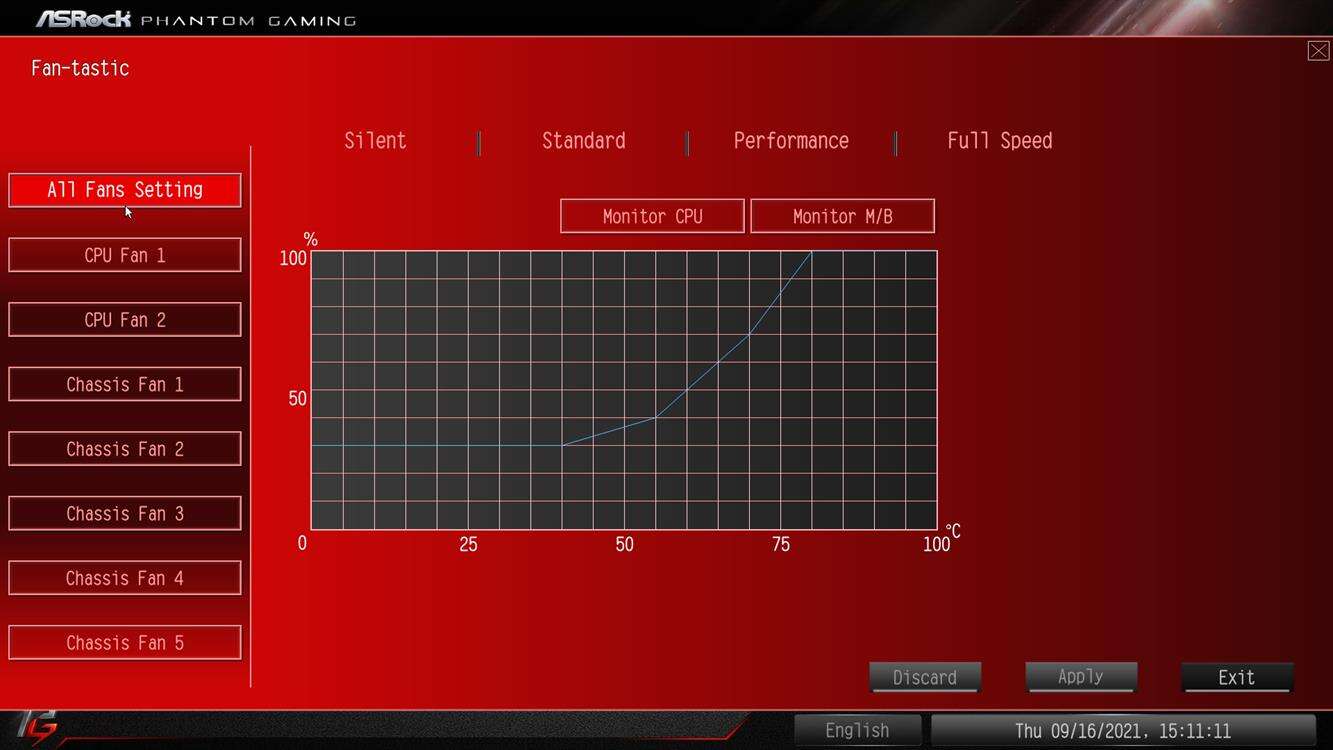

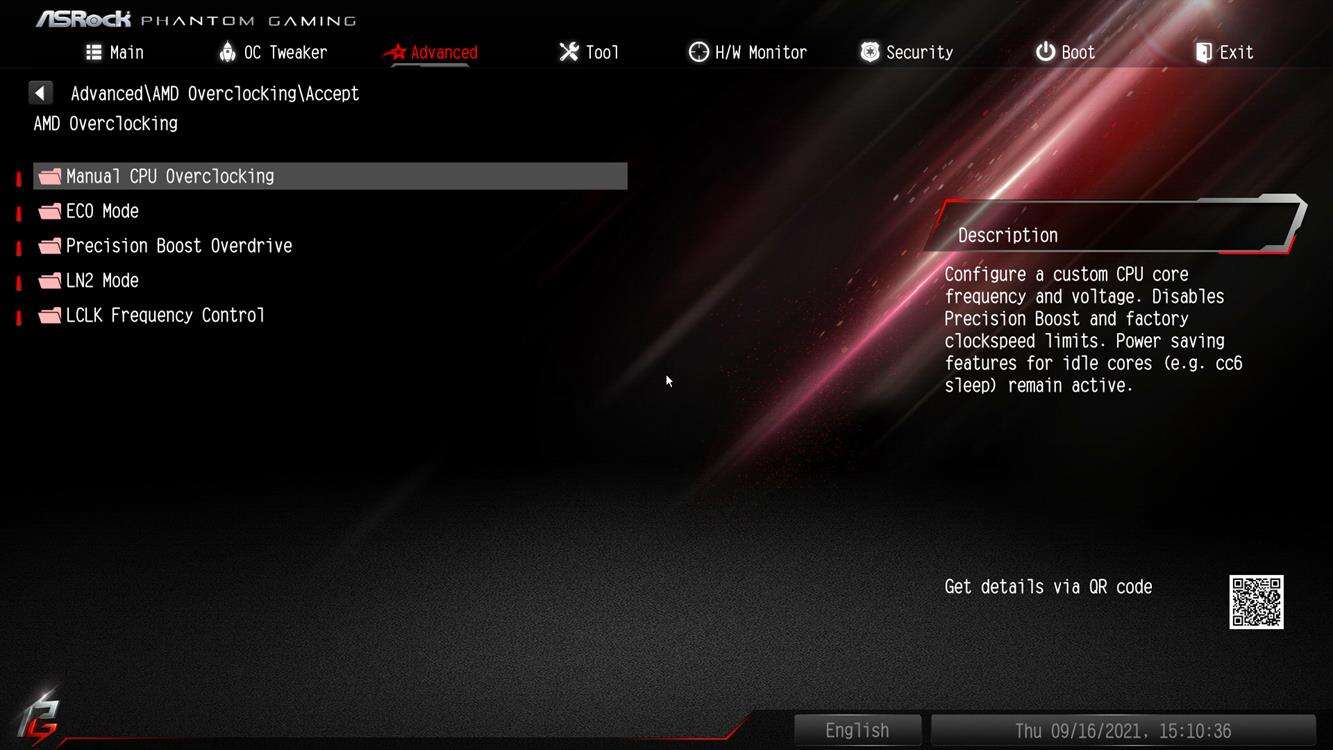

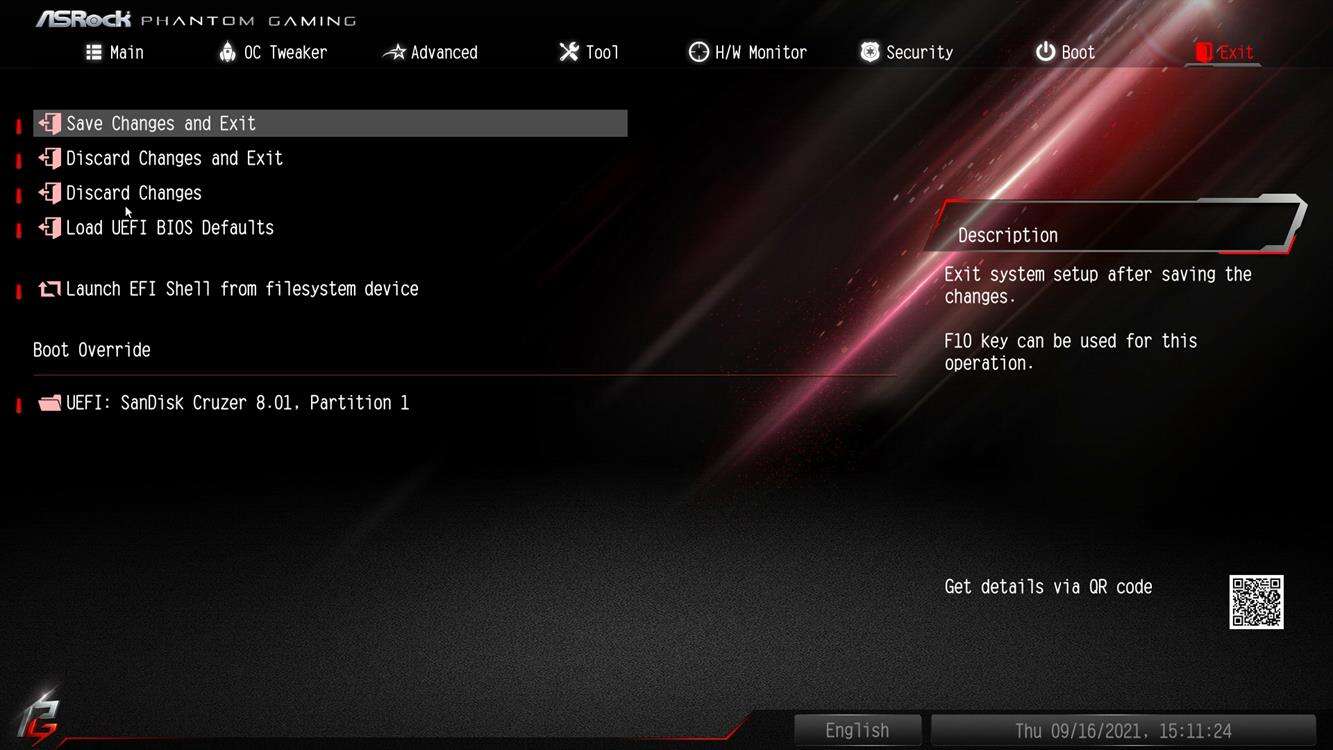

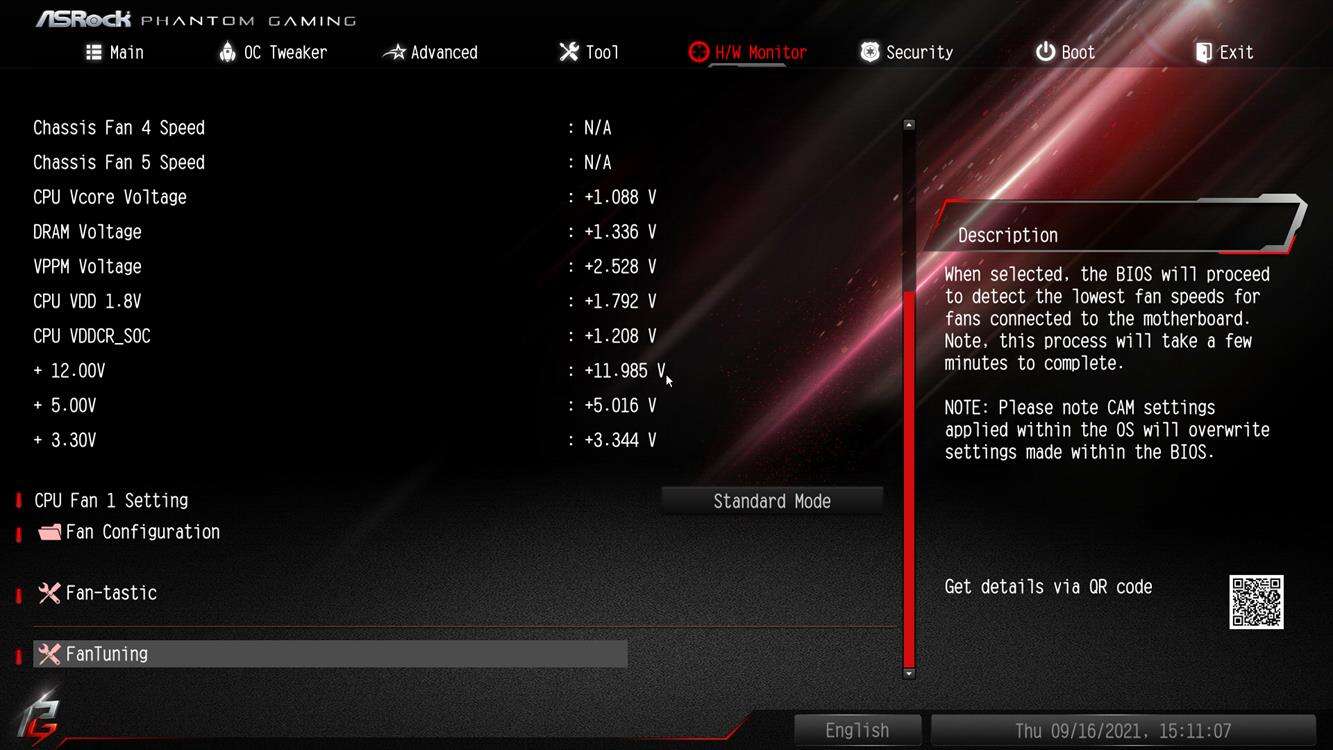

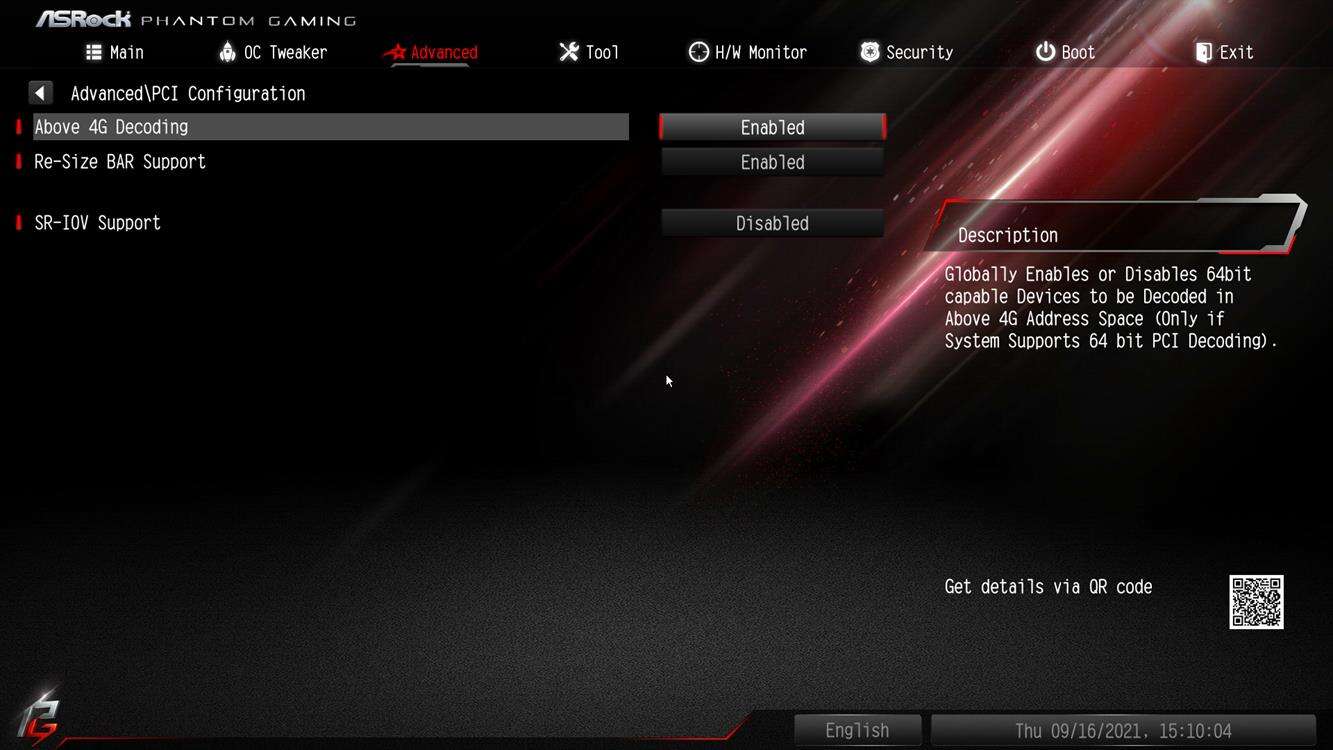

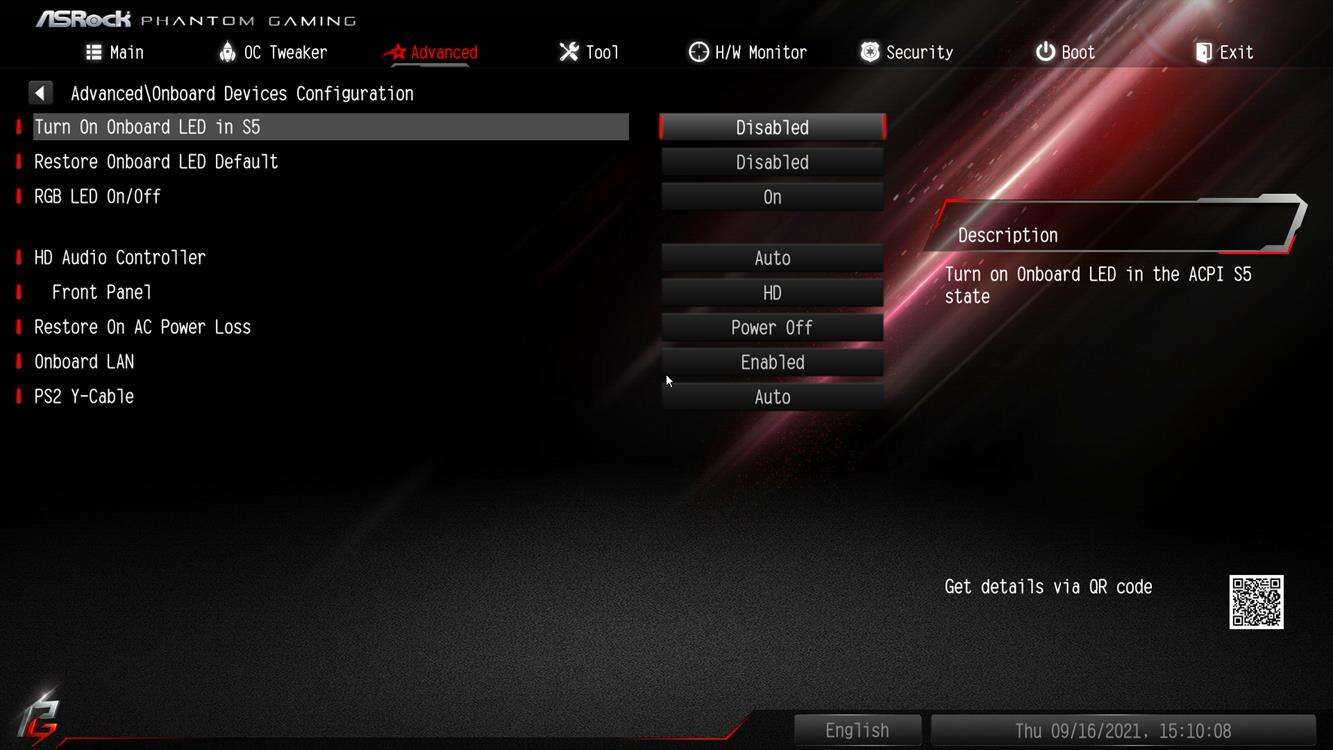

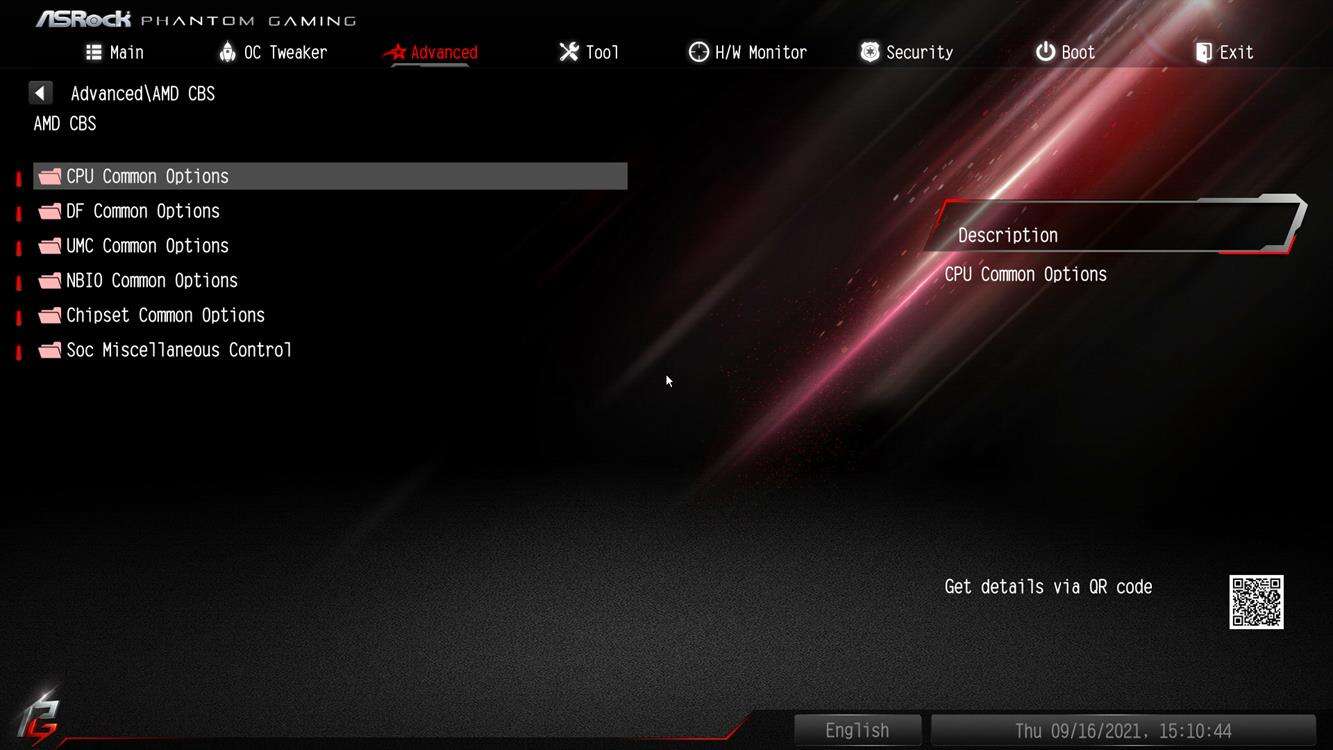

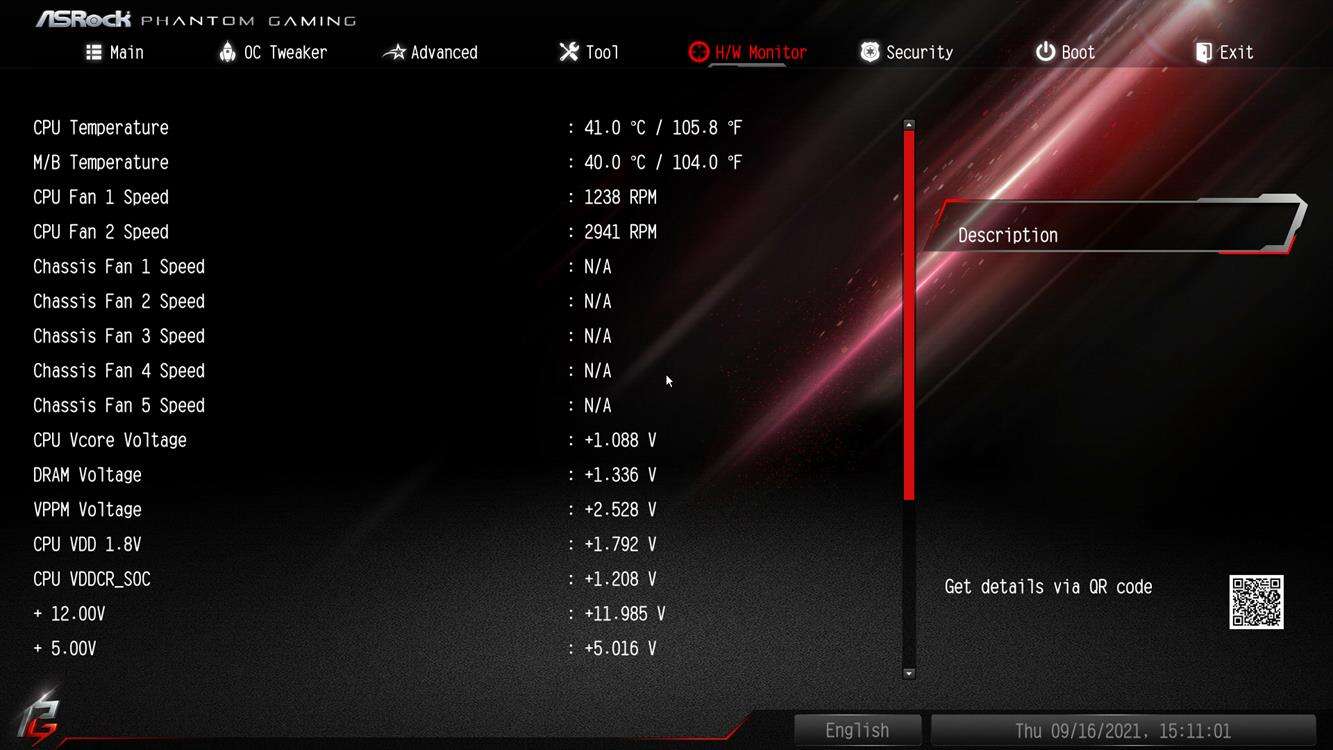

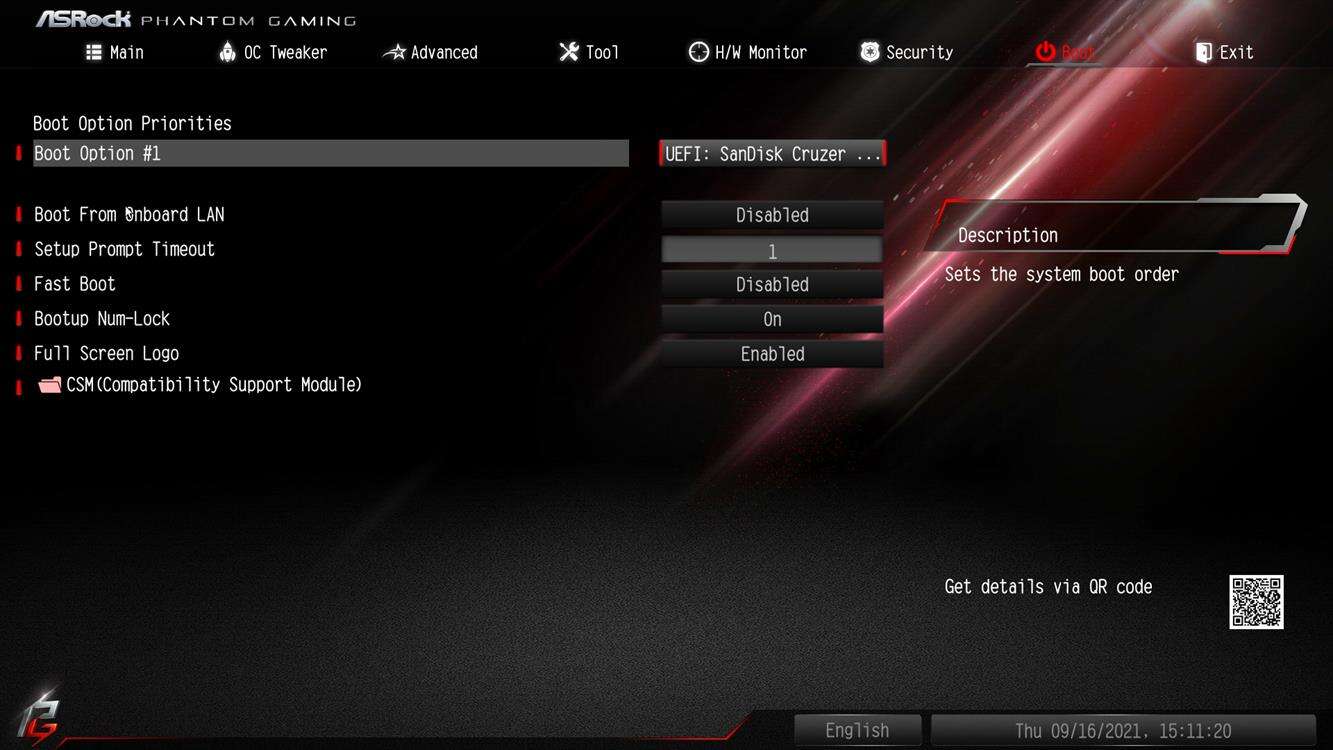

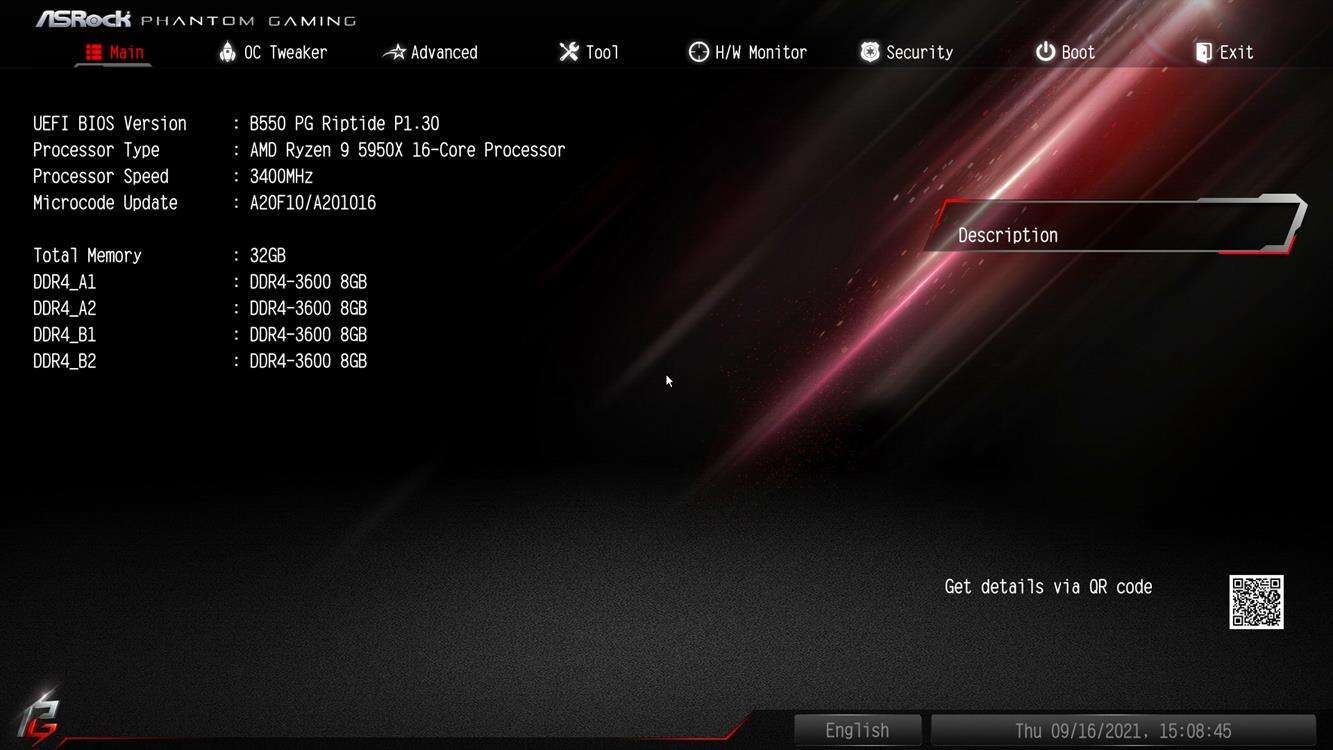

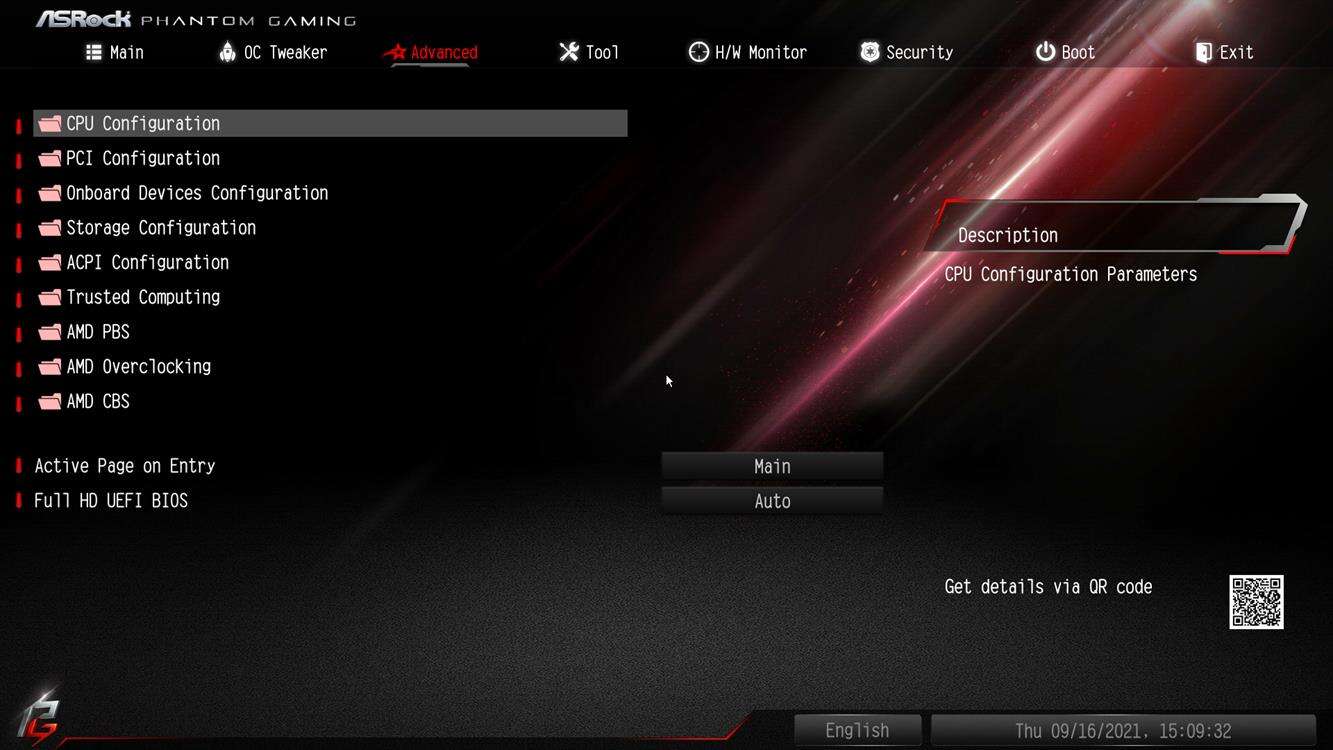

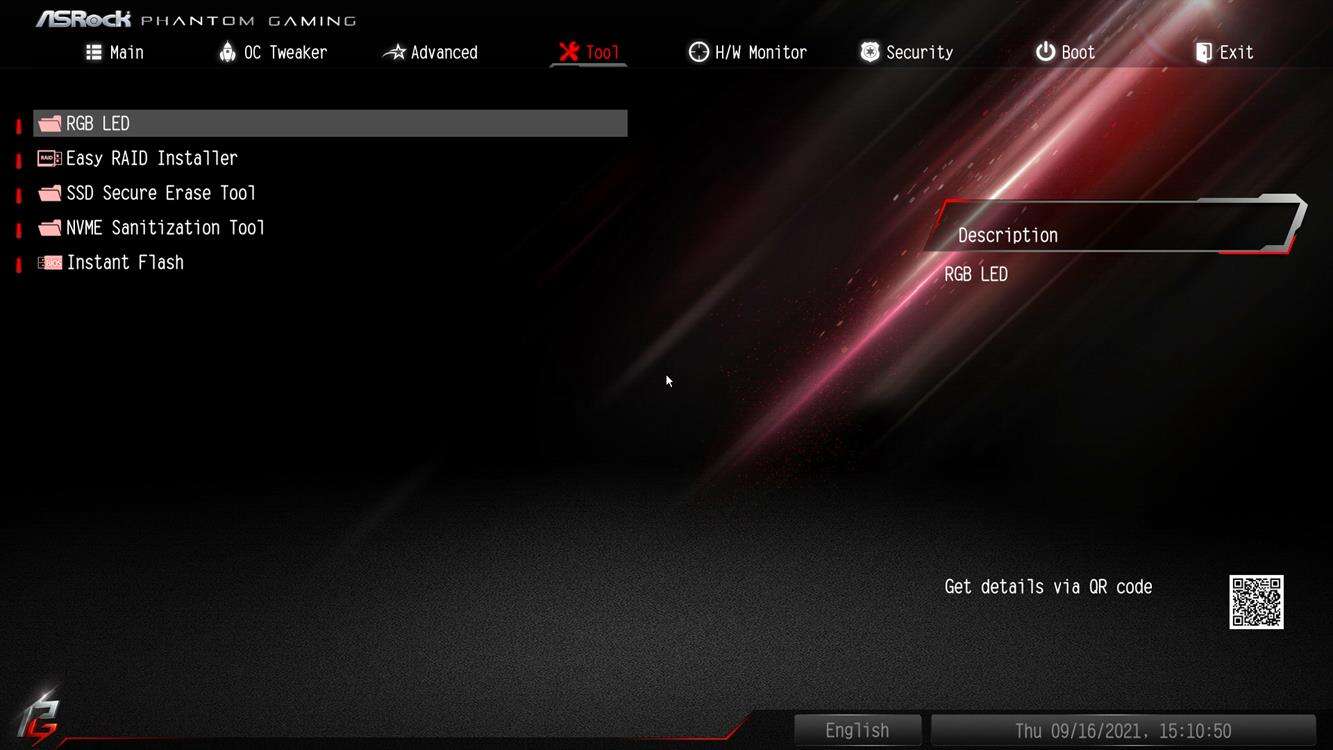

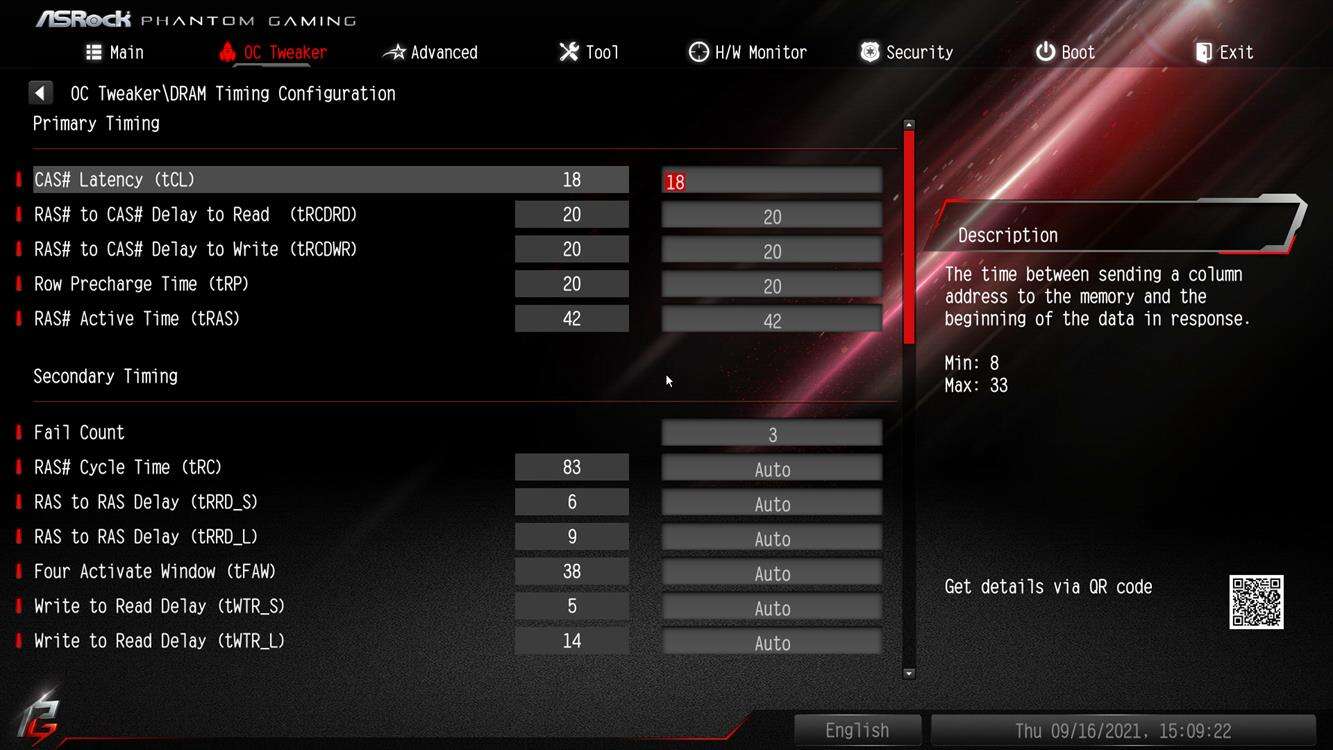

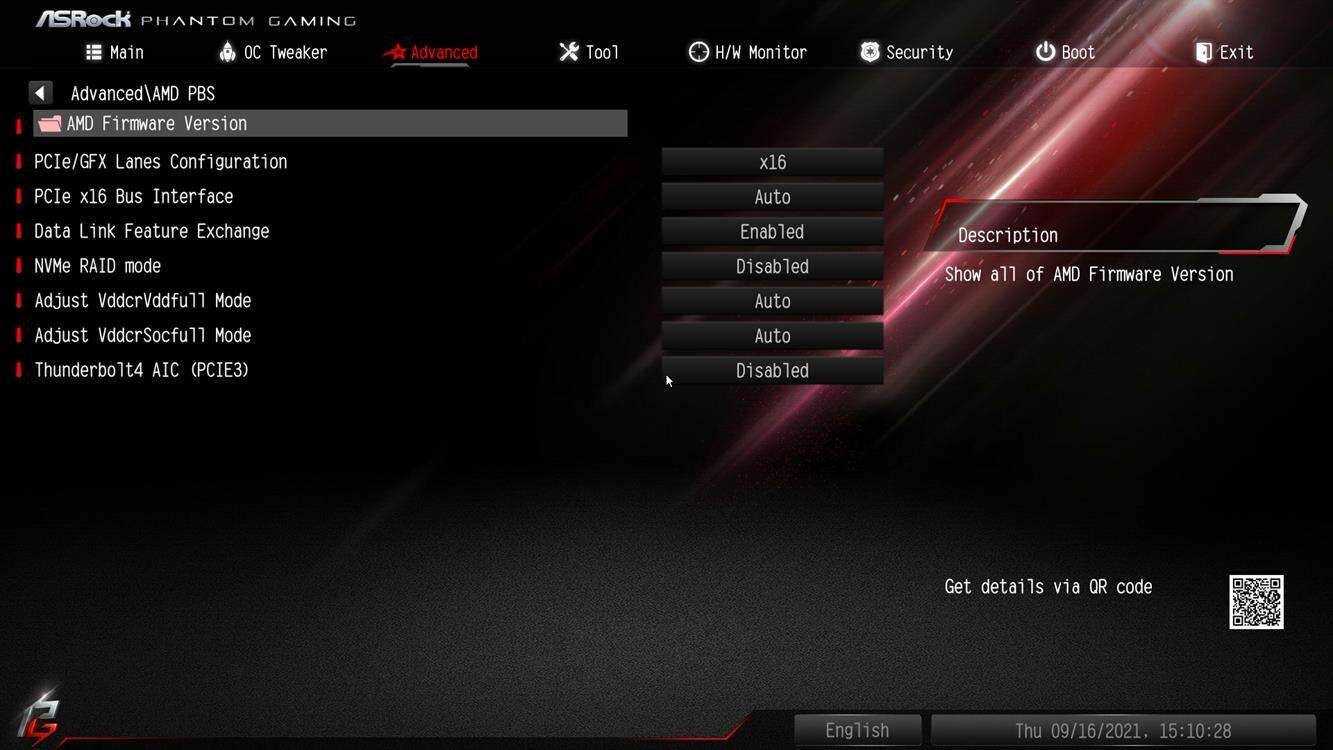

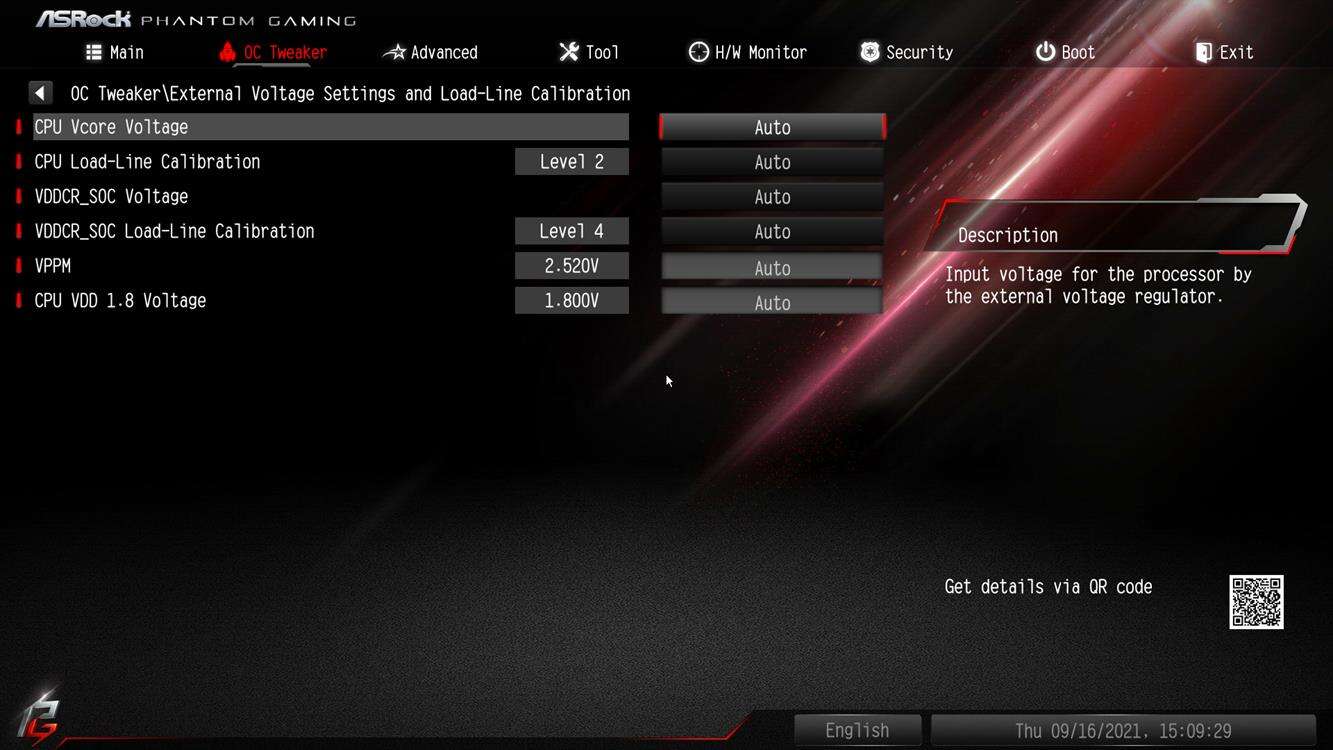

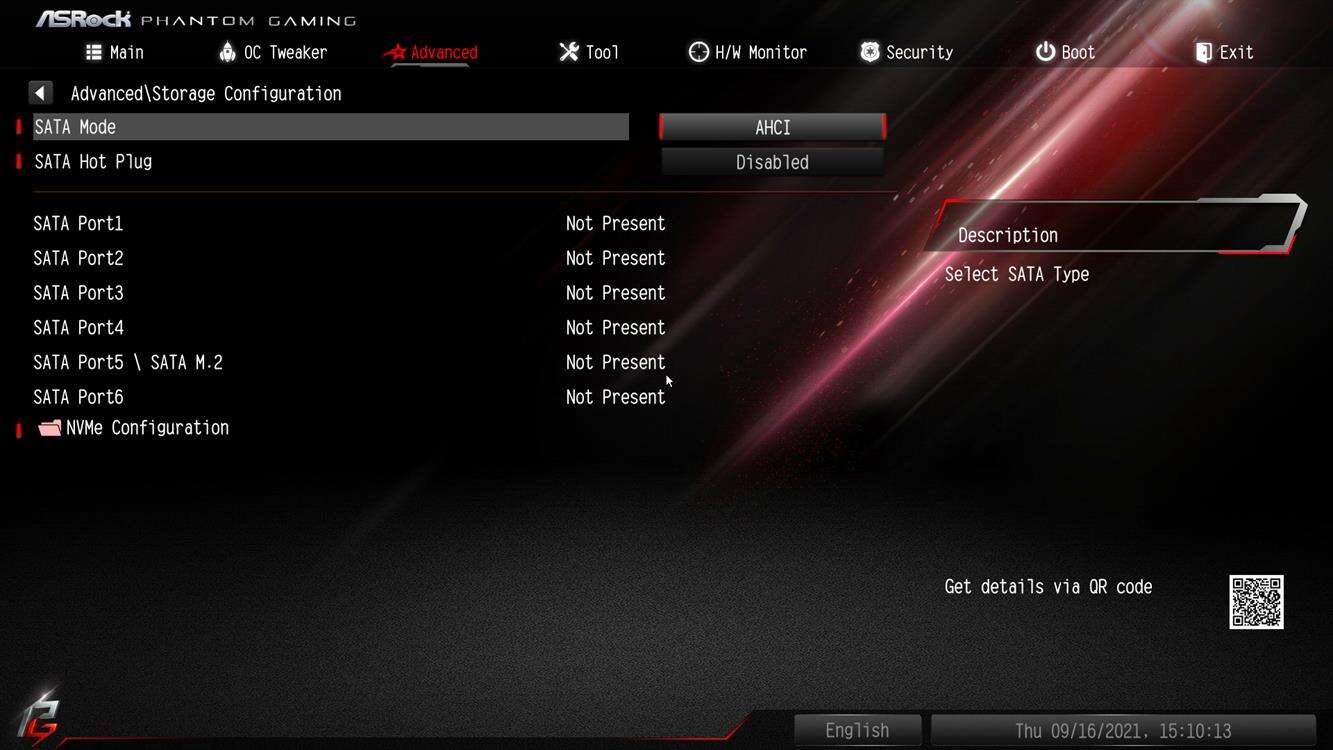

BIOS jest bardzo podobny do poprzednich obecnych na płytach ASRock. Szkoda więc, że nie ma trybu Ez, ale wszystkie opcje są dobrze poukładane i łatwo je znaleźć. Nie będziecie mieli więc problemów choćby ze włączeniem profilu XMP pamięci czy podkręceniem procesora. BIOS zaktualizowałem też do najnowszego, a testy wykonałem tylko po włączeniu profilu XMP – pozostałe opcje pozostawiłem domyślne.

Testy ASRock B550 PG Riptide

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

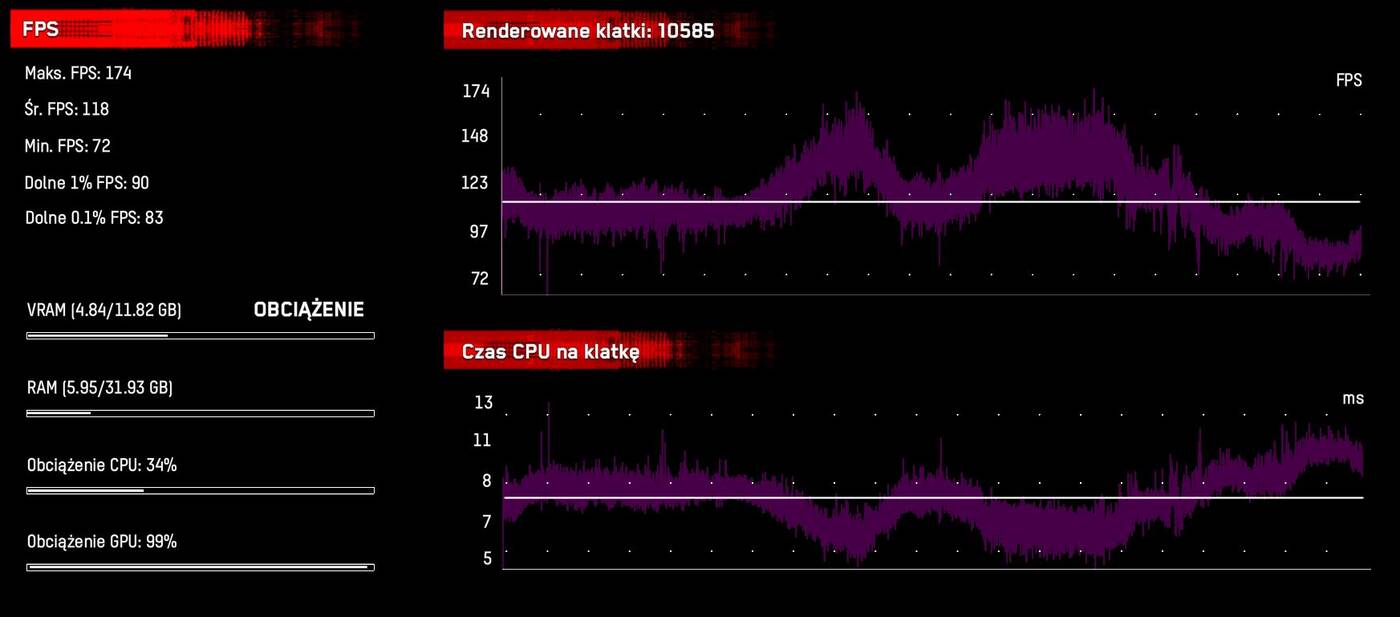

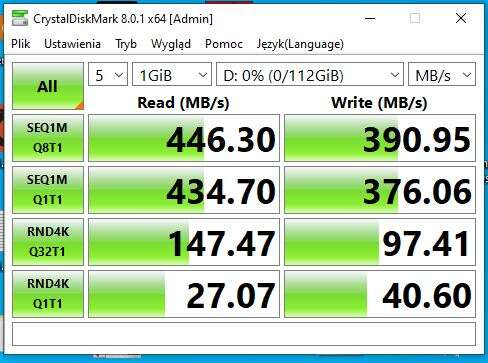

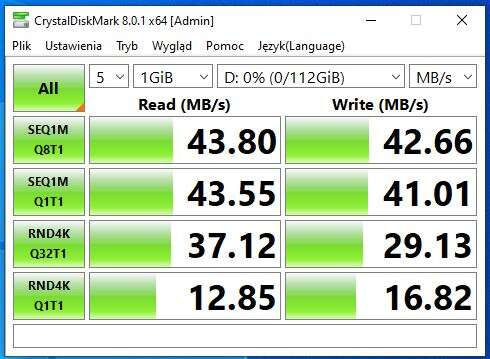

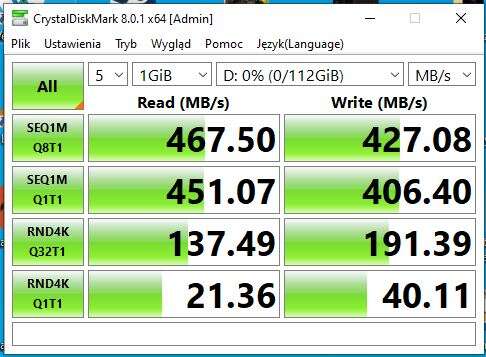

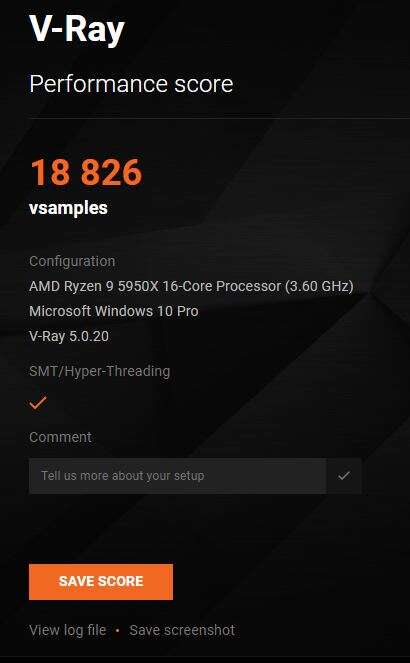

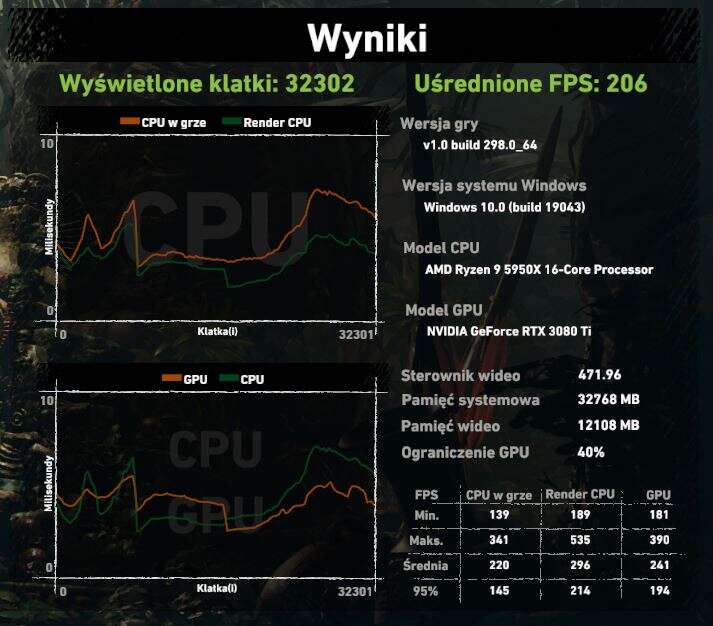

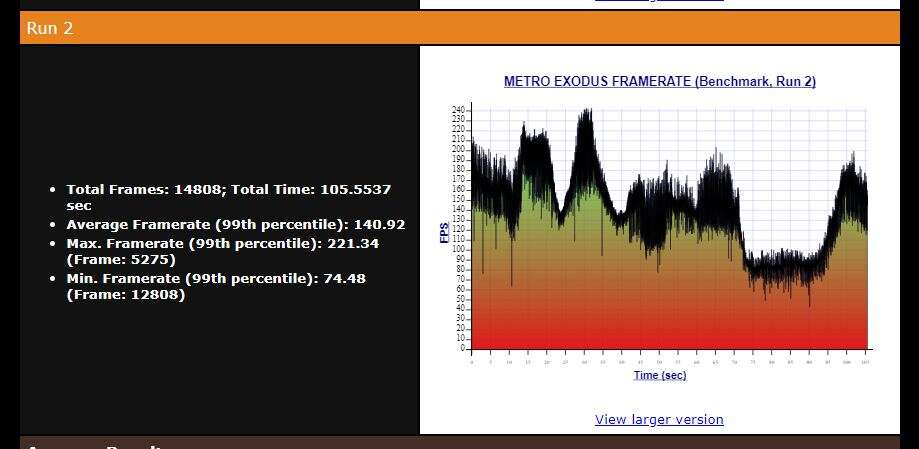

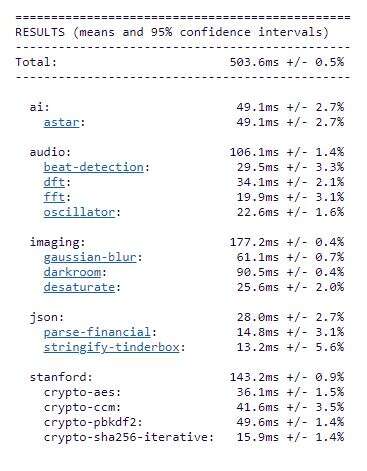

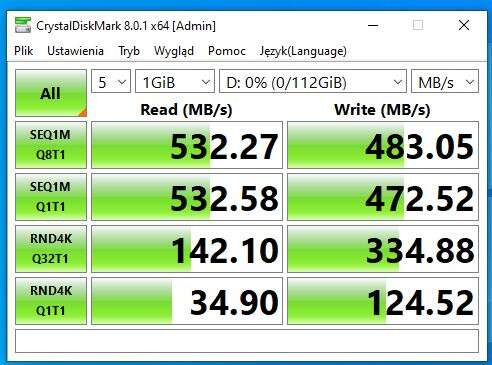

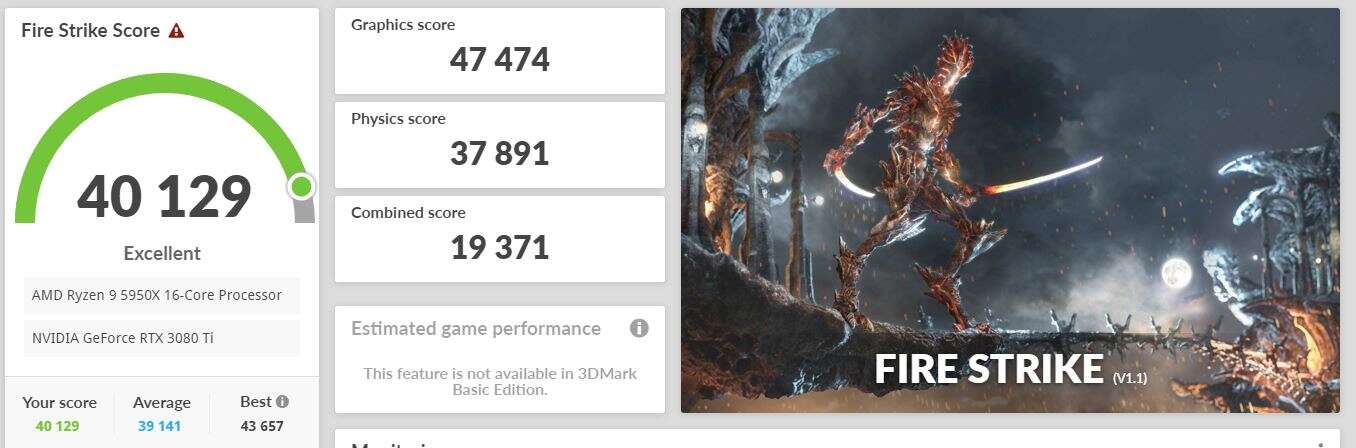

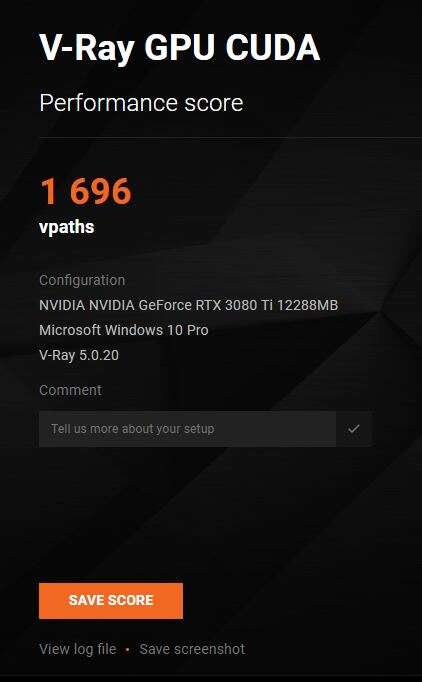

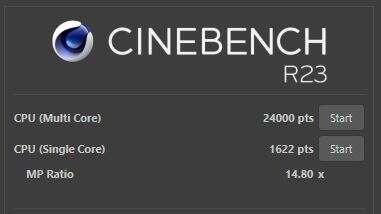

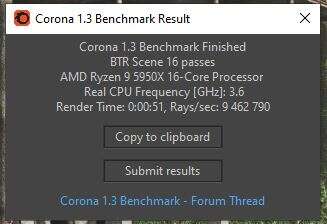

Testy złączy oraz dysków wypadły bez większych uwag – wyniki są dobre. Natomiast w testach wielordzeniowych rezultaty mogły by być większe. Tutaj płyty konkurencji potrafią znacznie lepiej wypadać. Natomiast w grach czy w testach jednordzeniowych nie zauważycie żadnej różnicy – wyniki są odpowiednie.

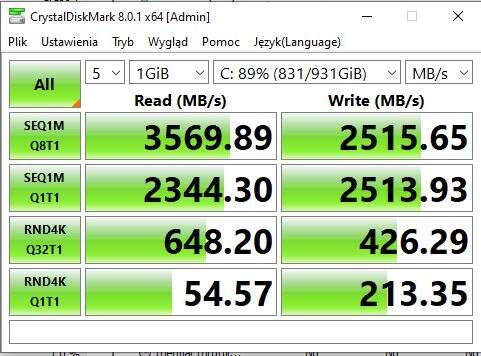

W teście CrystalDiskMark dysk M.2 Samsunga zanotował 68°C i 90°C (obecne są dwa czujniki). Wyniki te są bardzo podobne do innych płyt, które mają podobną blaszkę jako radiator, natomiast mogły by być one niższe.

Temperatury sekcji zasilania ASRock B550 PG Riptide

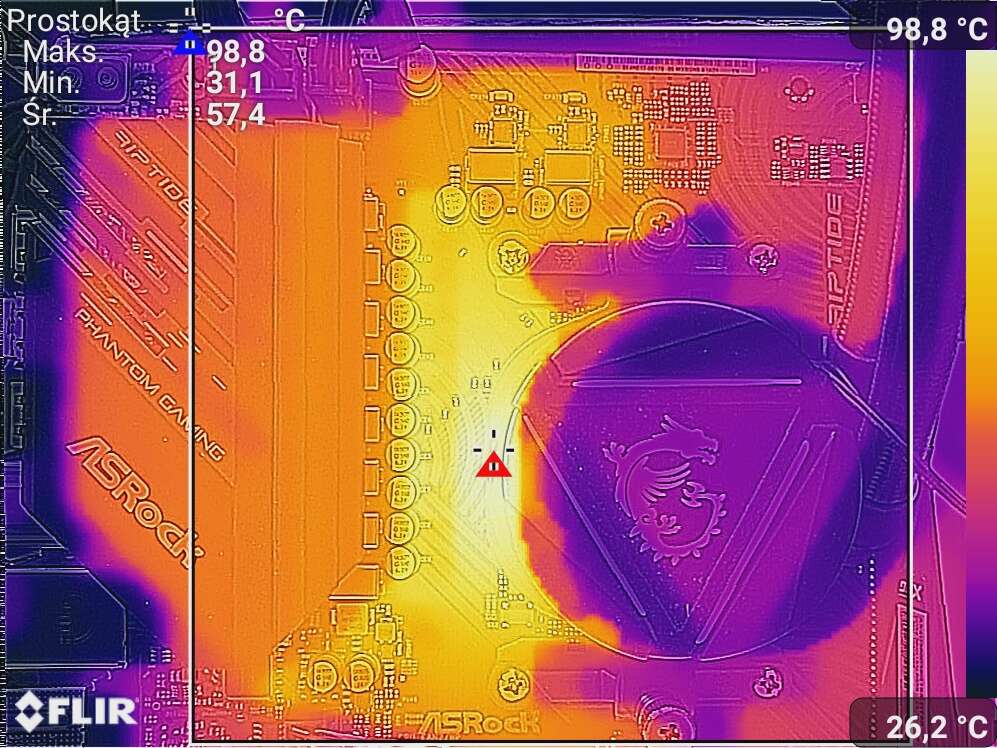

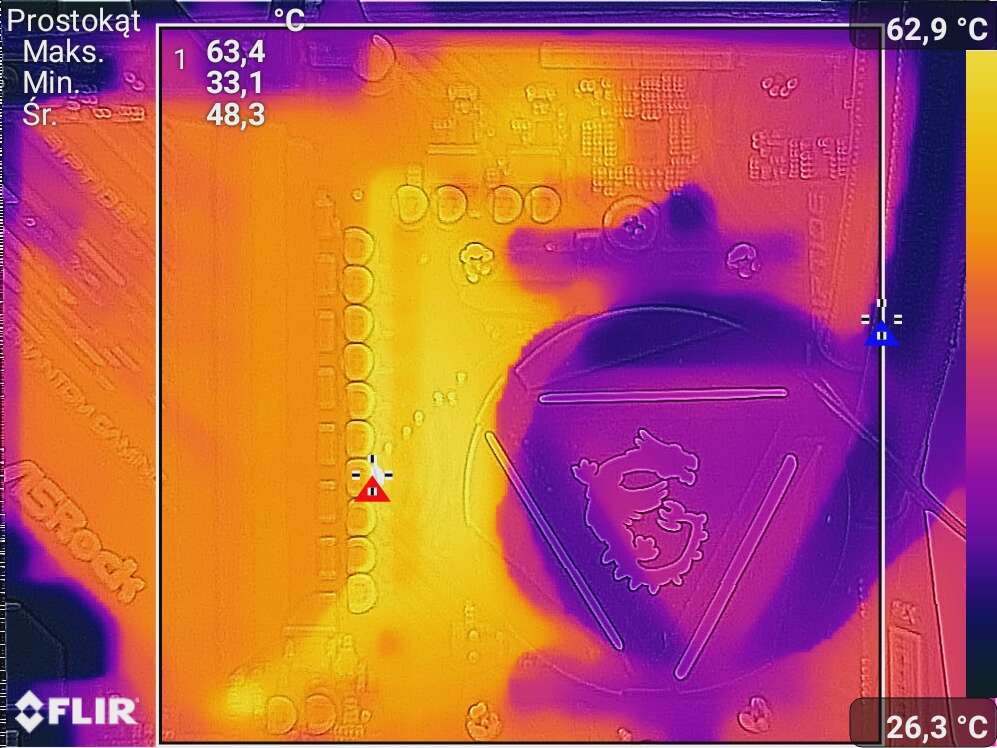

W testach temperatury wykorzystałem moduł termowizyjny smartfonu CAT S61. Obciążenia dokonałem za pomocą programu Cinebench R23, który trwał 15 minut. Pomiary przeprowadziłem też po OC procesora do 4,4 GHz.

•

•

Przed podkręceniem procesora temperatury są naprawdę niskie i nie ma tutaj żadnych problemów. Po OC są one za to dosyć wysokie i widać, że płyta raczej nie została stworzona do obsługi 5950X po podkręceniu. Samo OC przebiegło za to bez większych problemów.

Czytaj też: Test płyty głównej Z590 Aorus Pro AX

Podsumowanie testu ASRock B550 PG Riptide

ASRock B550 PG Riptide to budżetowy model B550, który nie powinien kosztować zbyt wiele. W polskich sklepach jest ona jeszcze niedostępna, ale w zagranicznych można ją kupić już za ok. 140 dolarów, czyli za ok. 550 zł. Jeśli taka cena utrzymała by się w Polsce, to może nie była by to najtańsza płyta B550, ale na pewno bardzo dobrze wyceniona i warto wtedy nią się zainteresować.

Konstrukcja przynosi 10-fazową sekcję zasilania po 50 A, 2.5 Gigabit LAN czy wsparcie całkiem niezłą konfigurację złączy wewnętrznych. Szkoda jednak, że nie ma na pokładzie WiFi, a sama karta audio jest dosyć kiepska. Brakuje mi też przycisku do aktualizacji BIOS na tylnym panelu. Plusem jest za to obecność holderu dla kart graficznych.

Przy obciążeniach wielordzeniowych procesor mógłby notować lepsze wyniki. Natomiast rezultaty osiągnięte w grach czy samych złączy są bez większych uwag. Sama sekcja bez OC daje sobie spokojnie radę z 5950X, natomiast po OC temperatury w niektórych miejsca potrafią być już spore. Tutaj płytę raczej parowałbym z czymś słabszym w szczególności, jeśli planujecie jego podkręcenie.

Natomiast jeśli weźmiemy pod uwagę cenę to naprawdę ciężko jest nie polecić tej konstrukcji. W związku z tym przyznaję jej odpowiednie odznaczenie – warto się nią zainteresować jeśli szukacie ciekawej tańszej płyty opartej o chipset B550.

Za dostarczenie procesora AMD Ryzen 9 5950X dziękuję sklepowi X-Kom.
