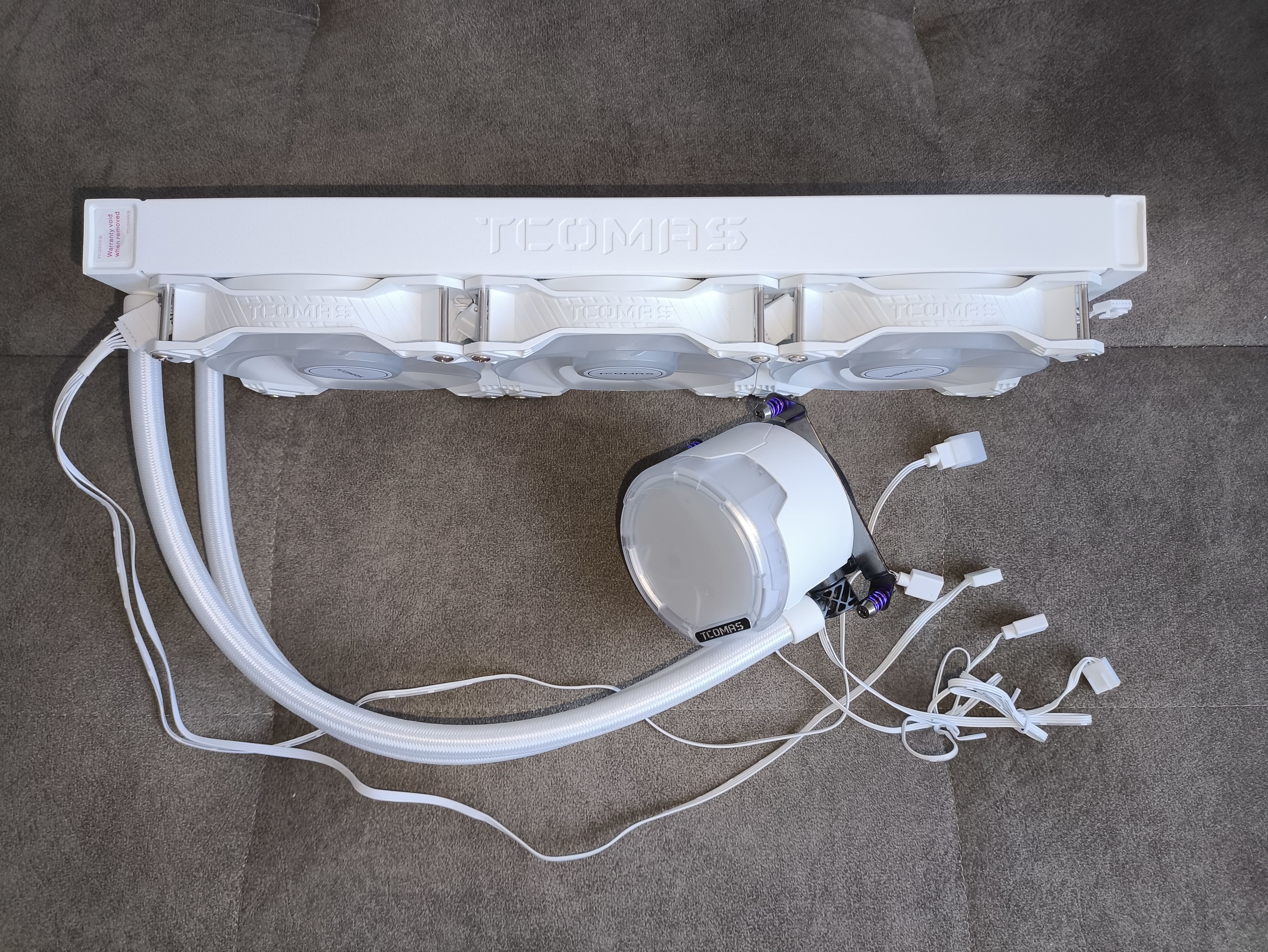

OMÓWIENIE CHŁODZENIA AIO
radiator
Chłodnica ma nietypową grubość wynoszącą 29,2 mm (prawie 60 mm z wentylatorami), której bliżej jest dzięki temu do chłodzeń AIO sygnowanym logiem Arctic.

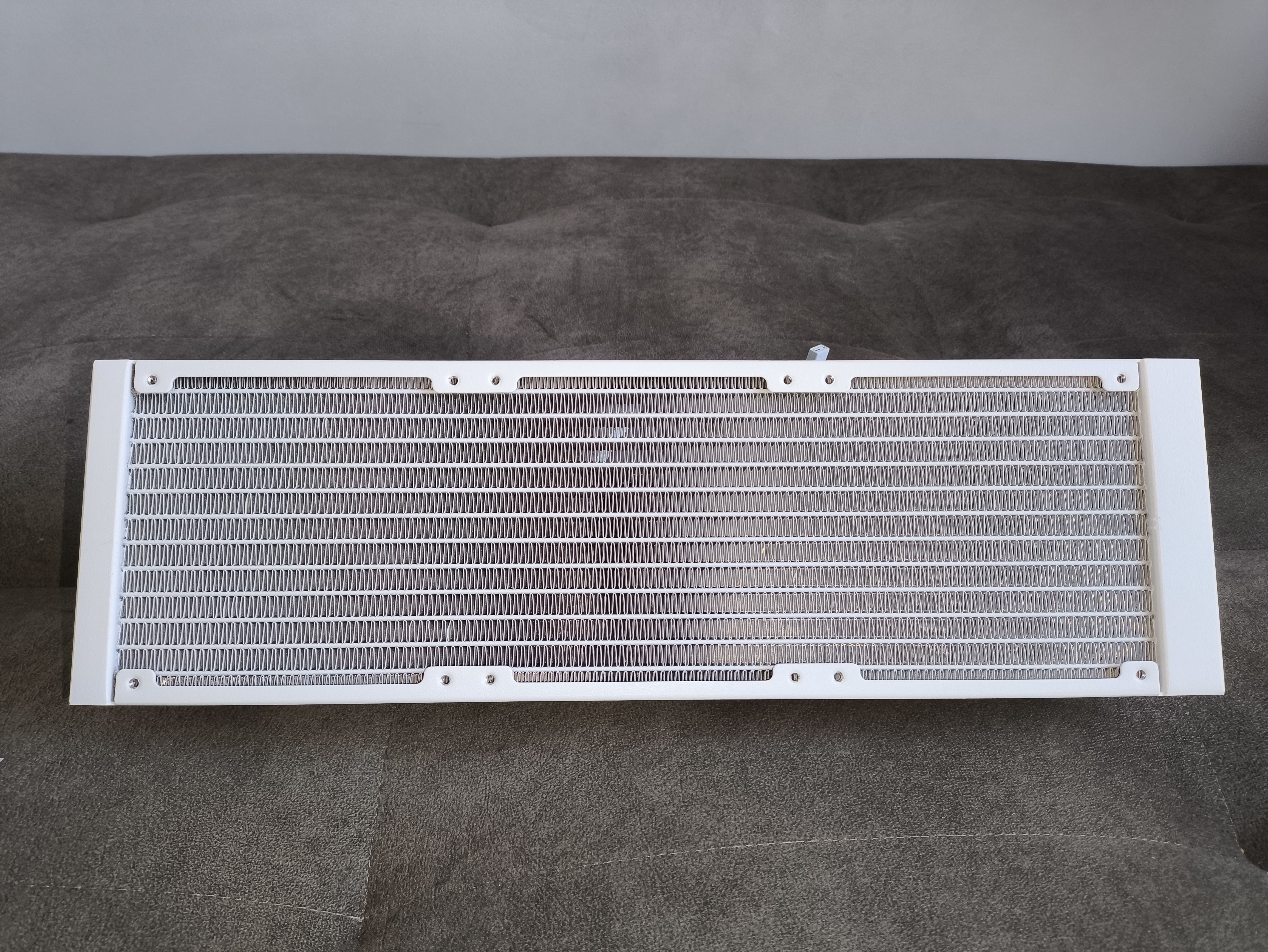

Radiator w całości wykonany został z aluminium. W sumie jeśli chodzi o aspekty techniczne to nie różni się ona niczym od tej z niedawno testowanego przeze mnie modelu LA200 360 mm.
Całość cechuje wysoka jakość wykonania – nie widać żadnych skrzywień żeber ani śladów lutowania. Na bocznej krawędzi umieszczono subtelne logo producenta, a biały matowy lakier wydaje się być bardzo dobrze nałożony.

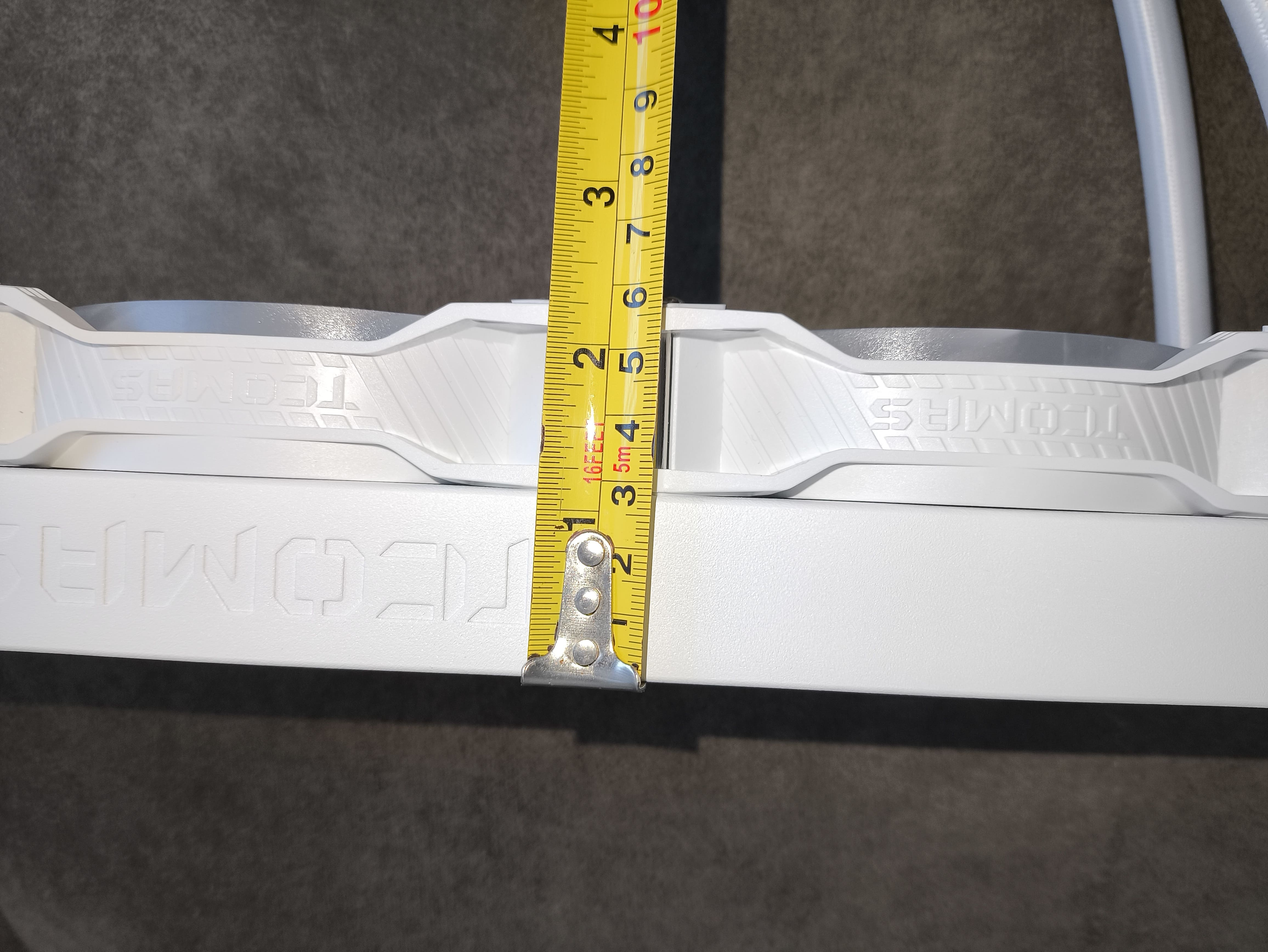

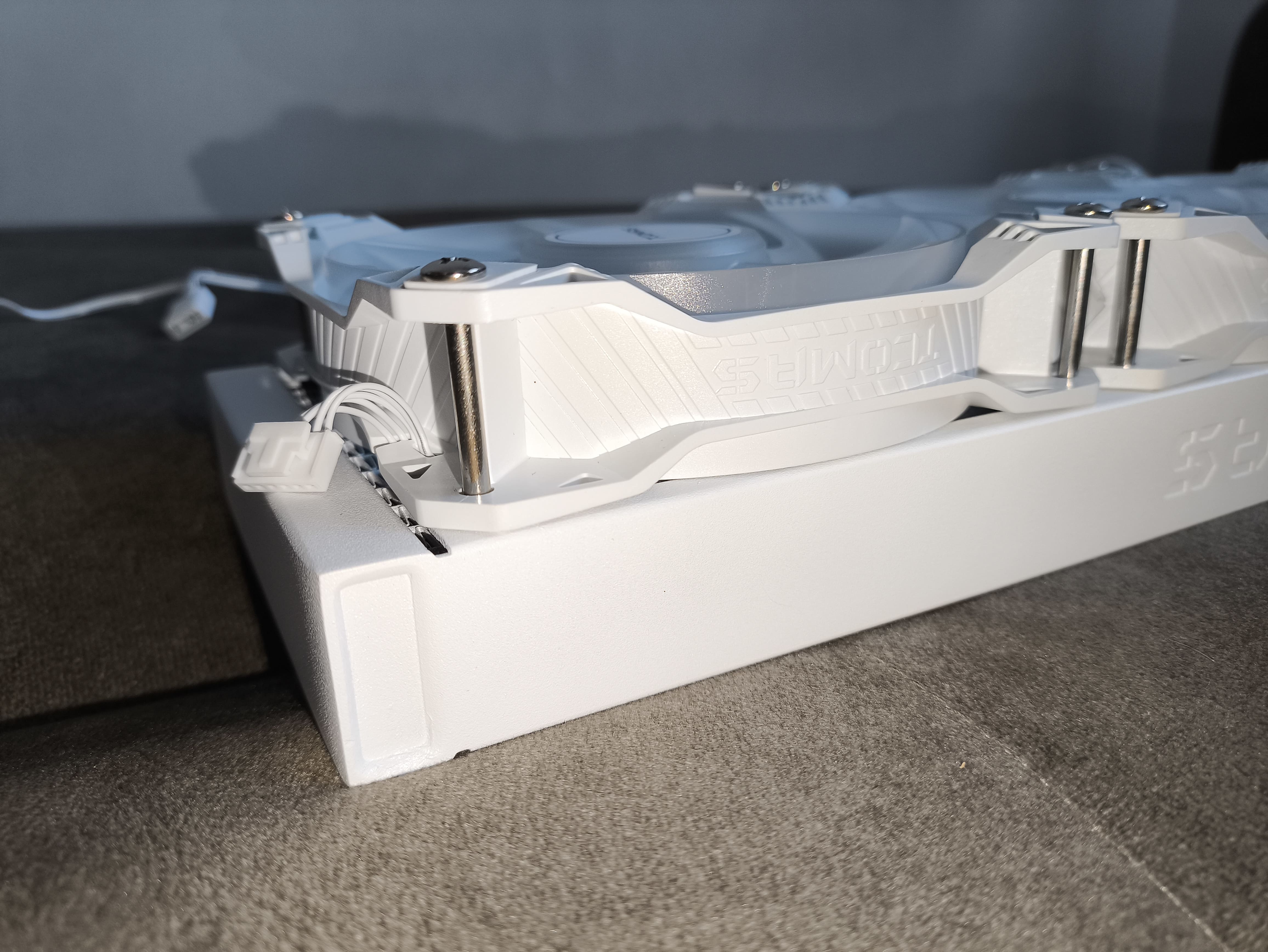

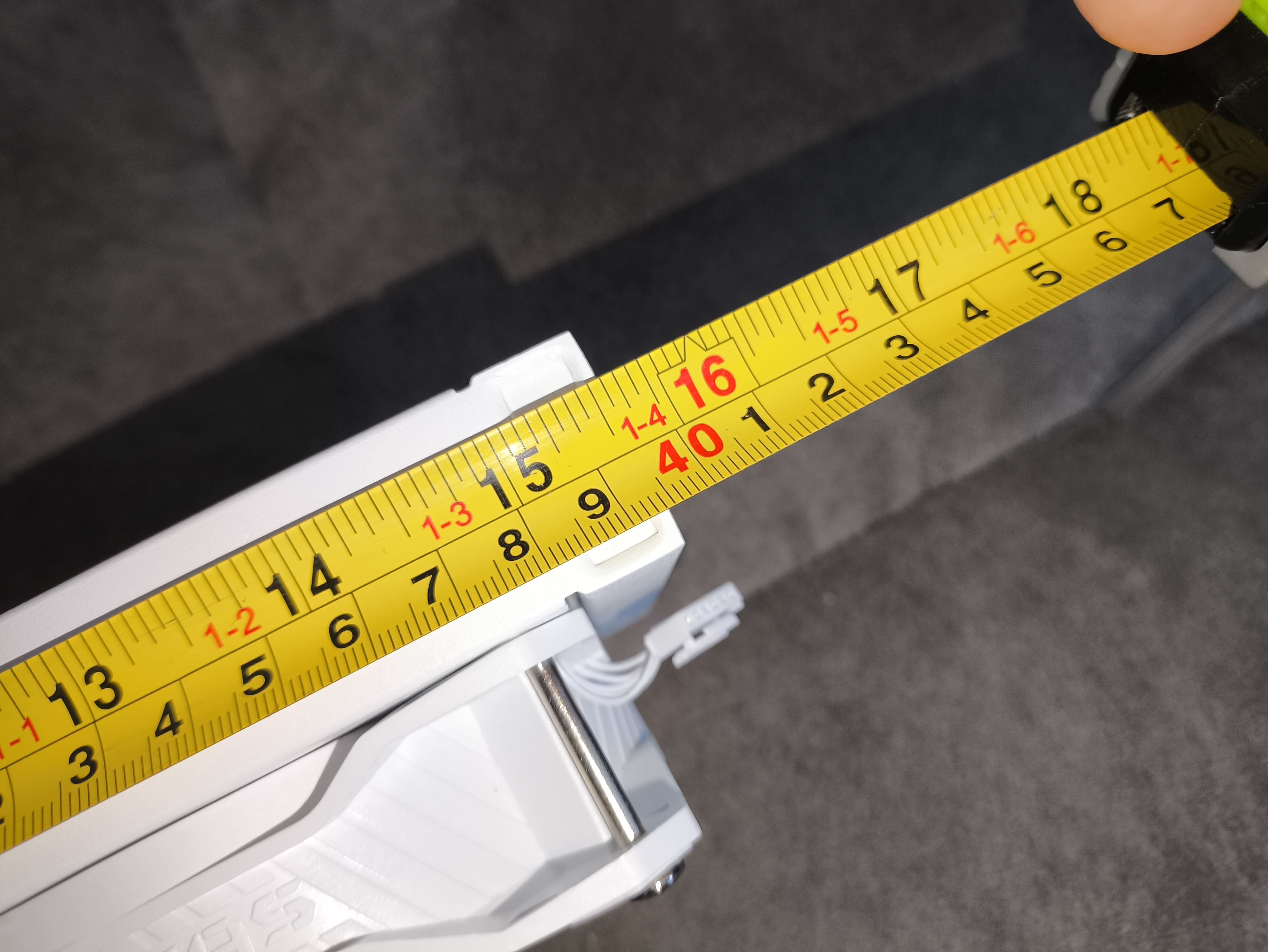

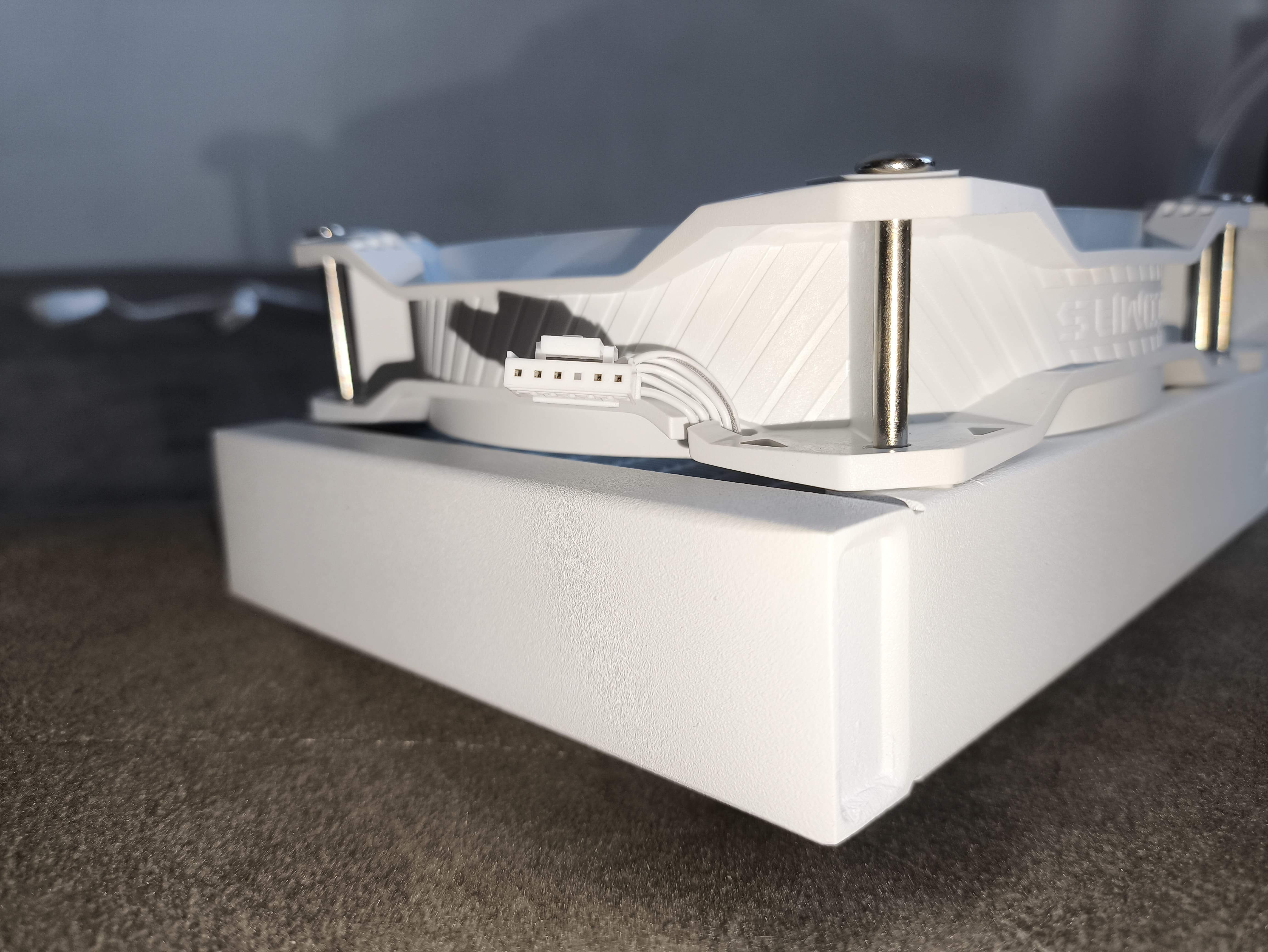

Po zamontowaniu wentylatorów całkowita grubość chłodzenia wynosi +- 59 mm, co należy uwzględnić przy montażu na górnym panelu obudowy.

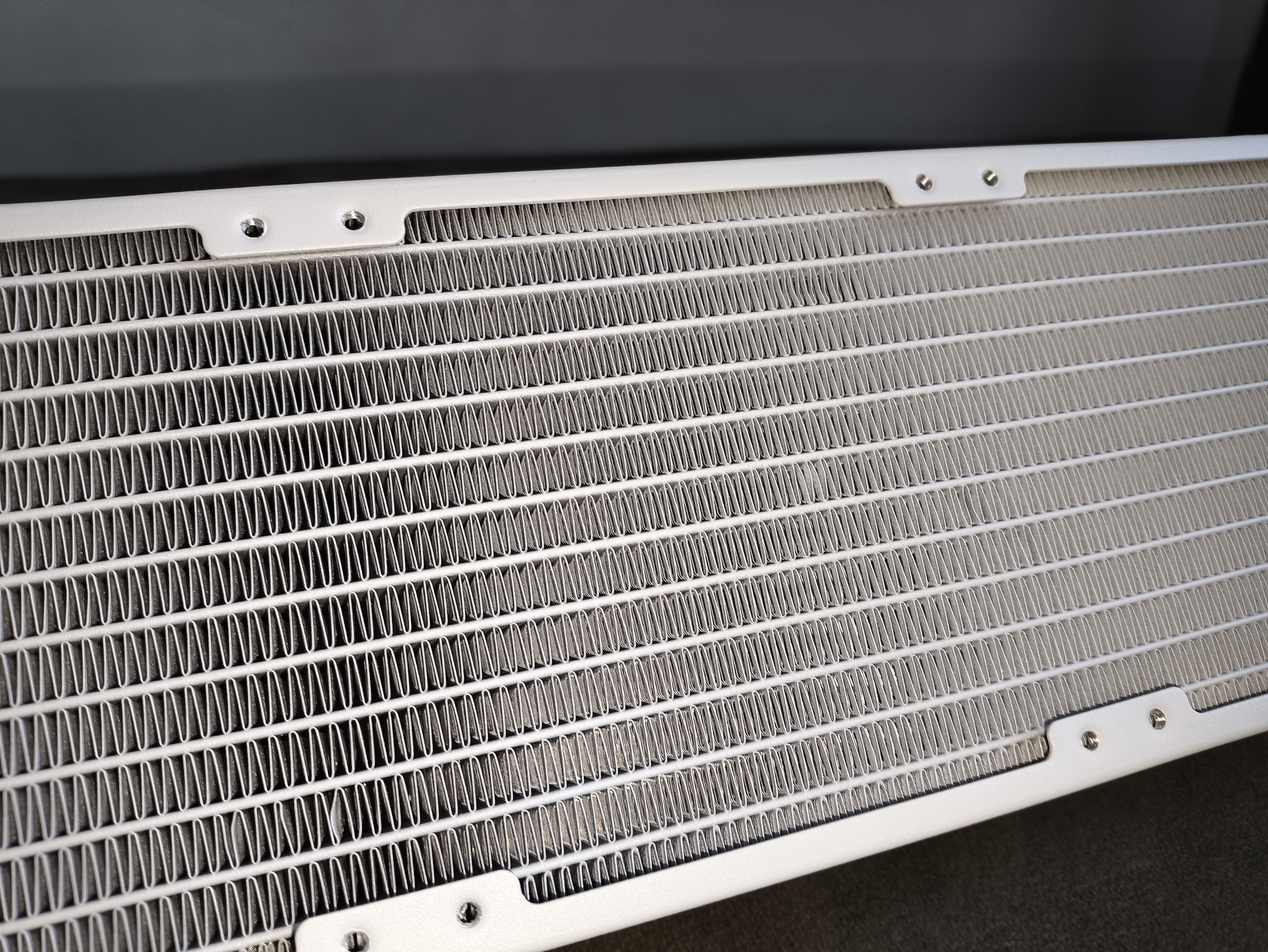

Gęstość finów radiatora ustalono na poziomie 20 FPI. Ogólnie to dość wysoka wartość, typowa dla chłodzeń AIO nastawionych na wysoką wydajność cieplną przy odpowiednio mocnym przepływie powietrza.
Radiator wymaga więc na papierze wentylatorów 120 mm o dobrym/wysokim ciśnieniu statycznym do efektywnego przepływu powietrza przez żeberka.

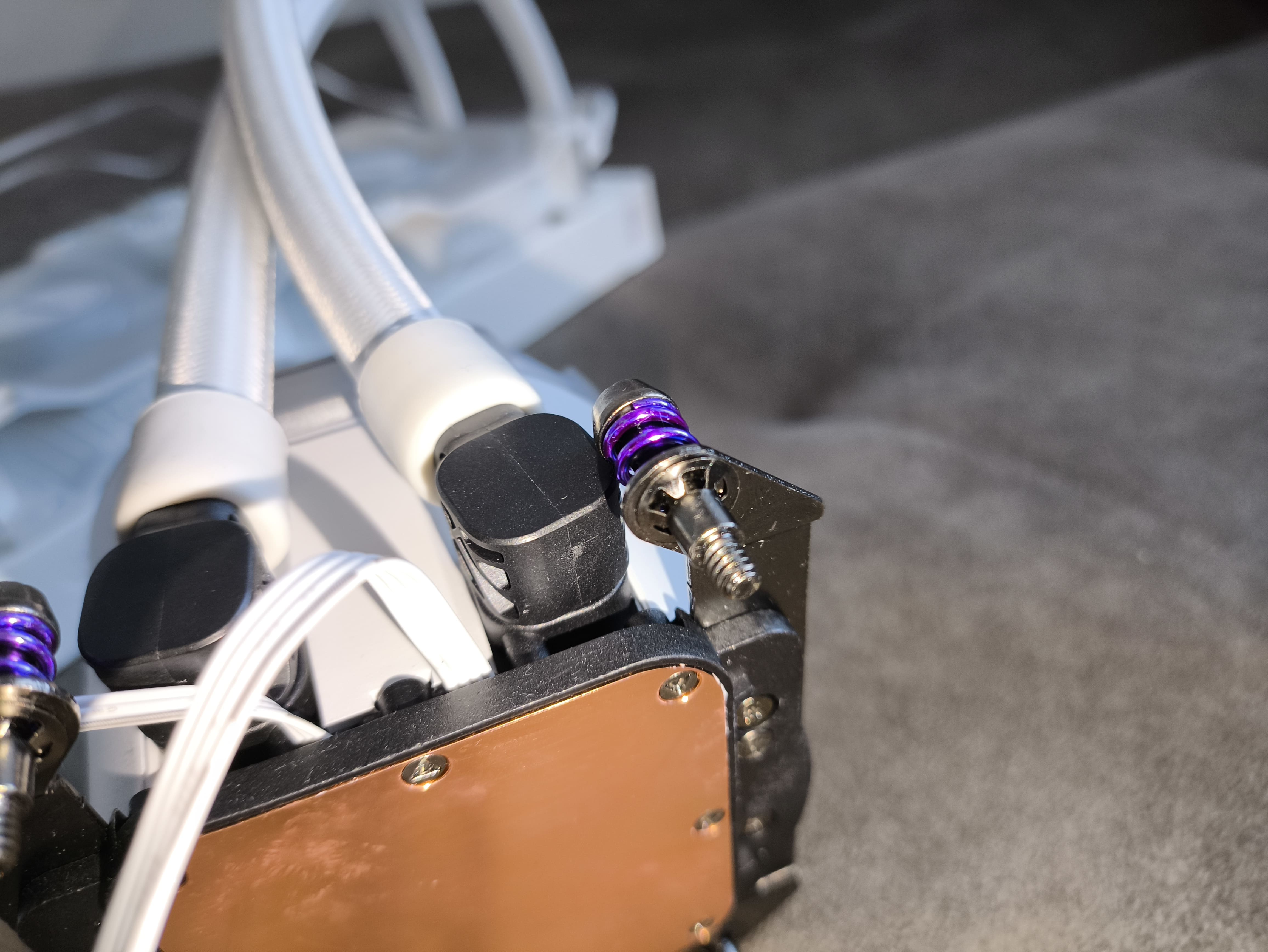

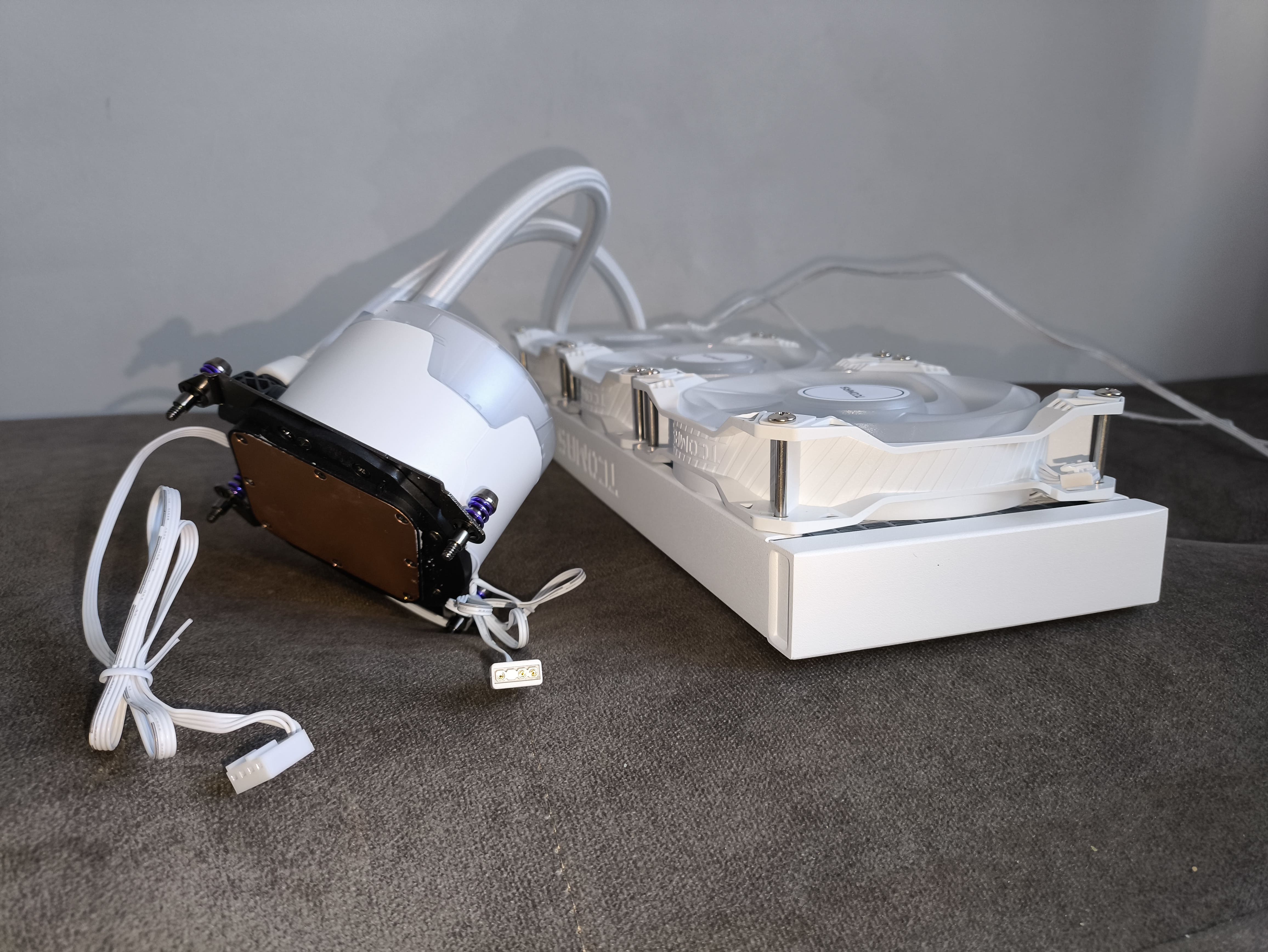

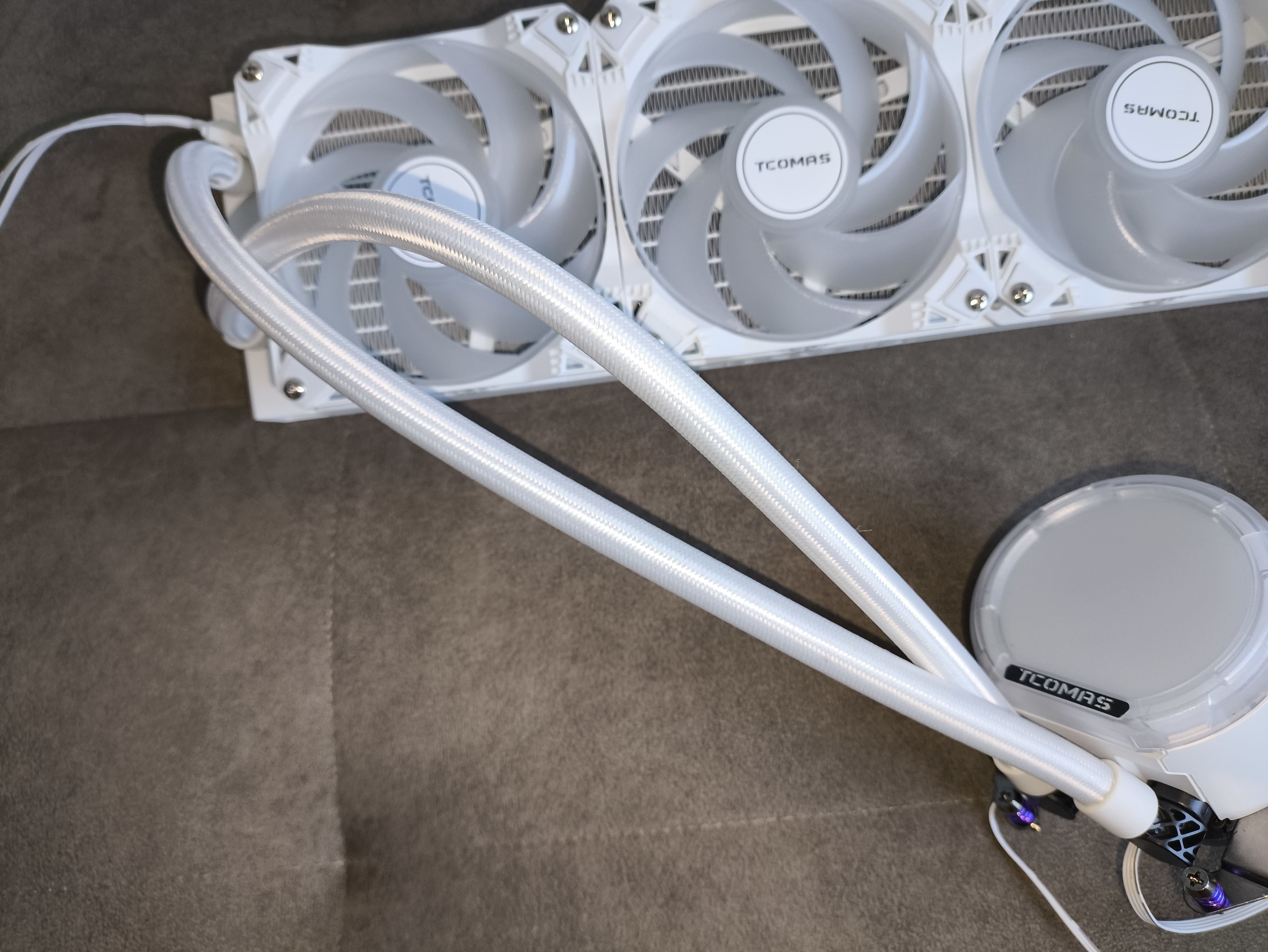

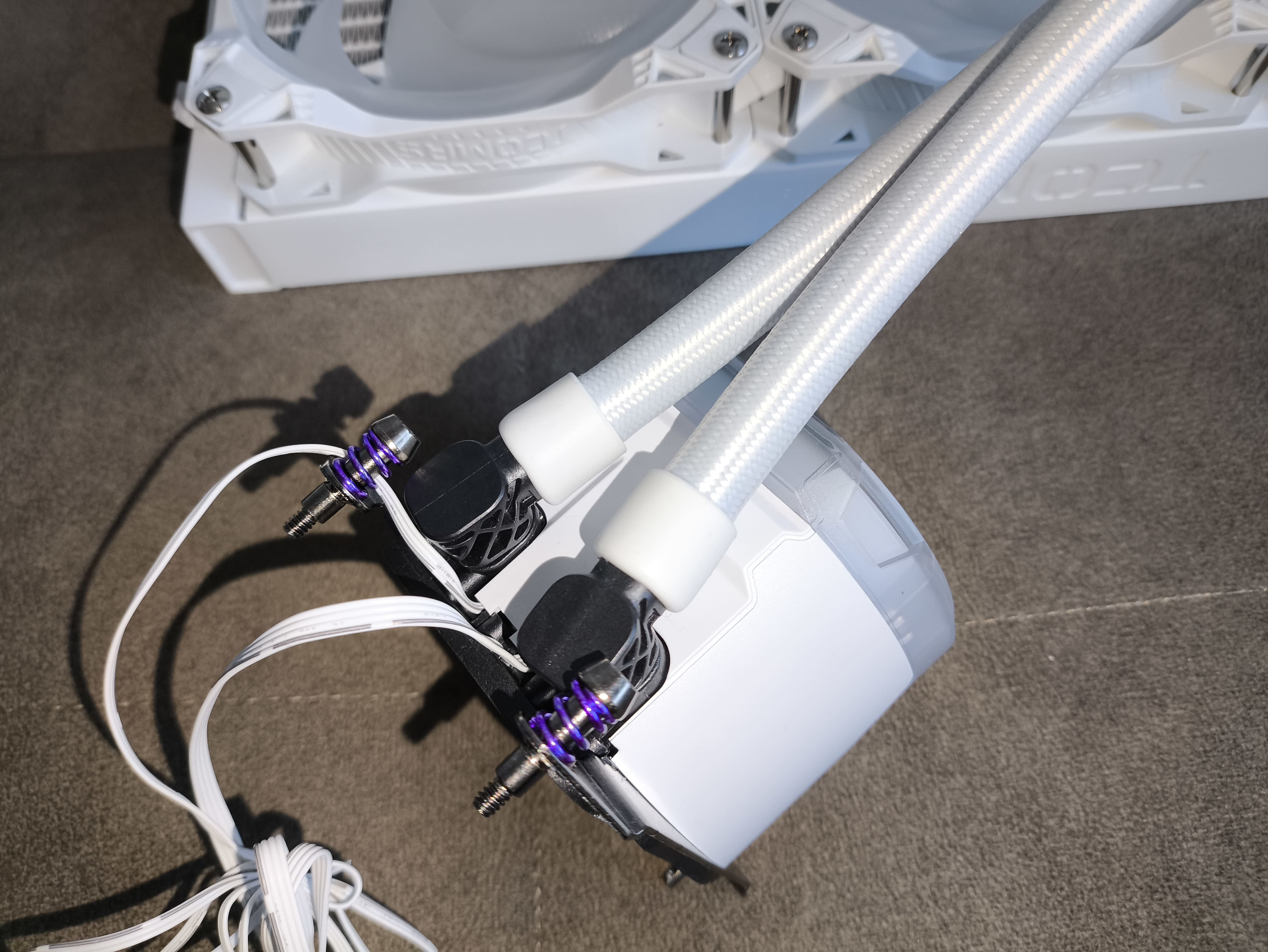

Węże typu EPDM o wystarczającej długości 400 mm osłonięto ładnym białym nylonowym oplotem, który ma zwiększać ich trwałość. Przy okazji poprawia też wygląd komputera. Węże charakteryzują się bardzo dużą elastycznością, co znacznie ułatwia prowadzenie ich w obudowie bez zginania. Zastosowane złączki (krućce) mają matowe, czarne wykończenie.
blokopompa

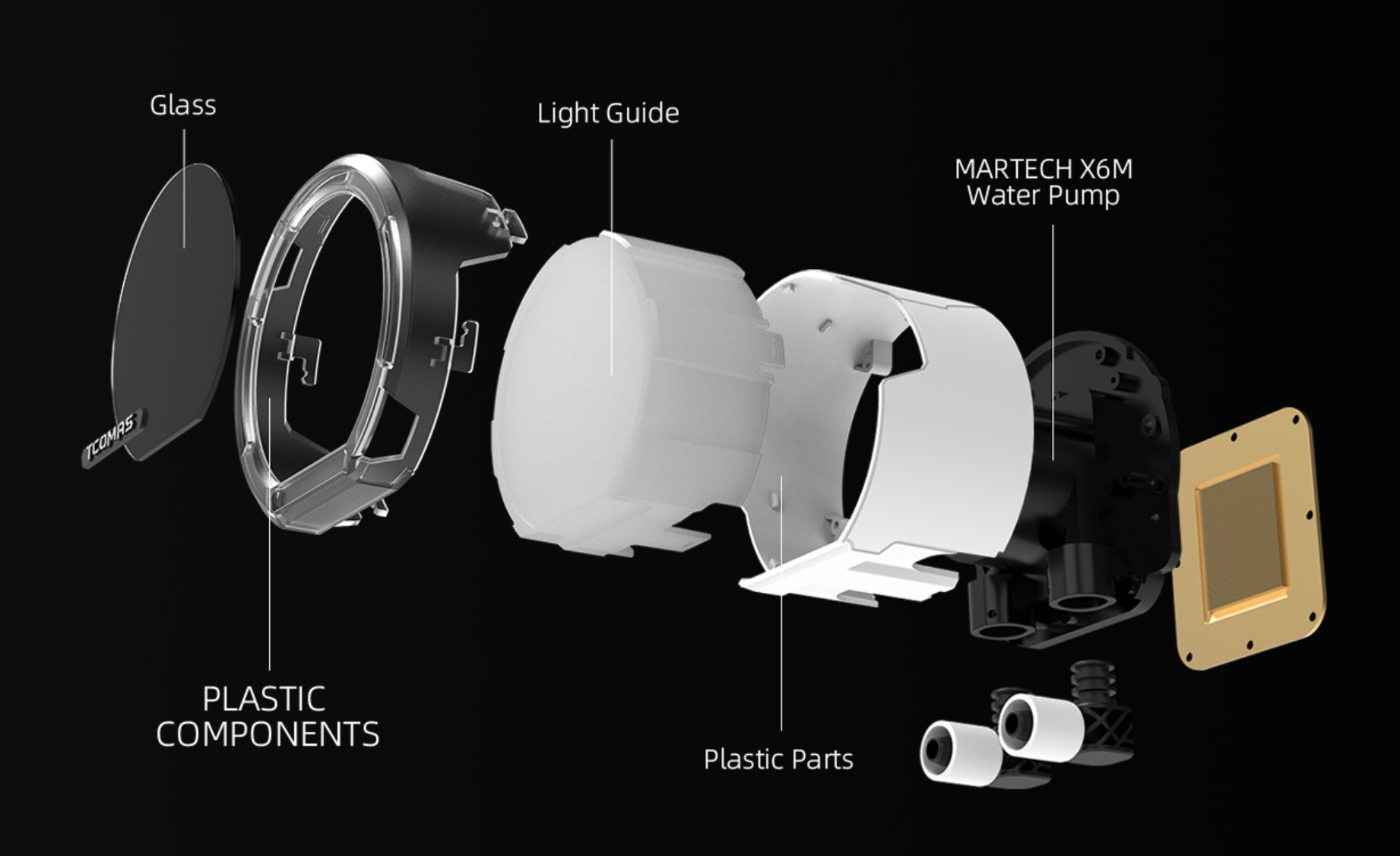

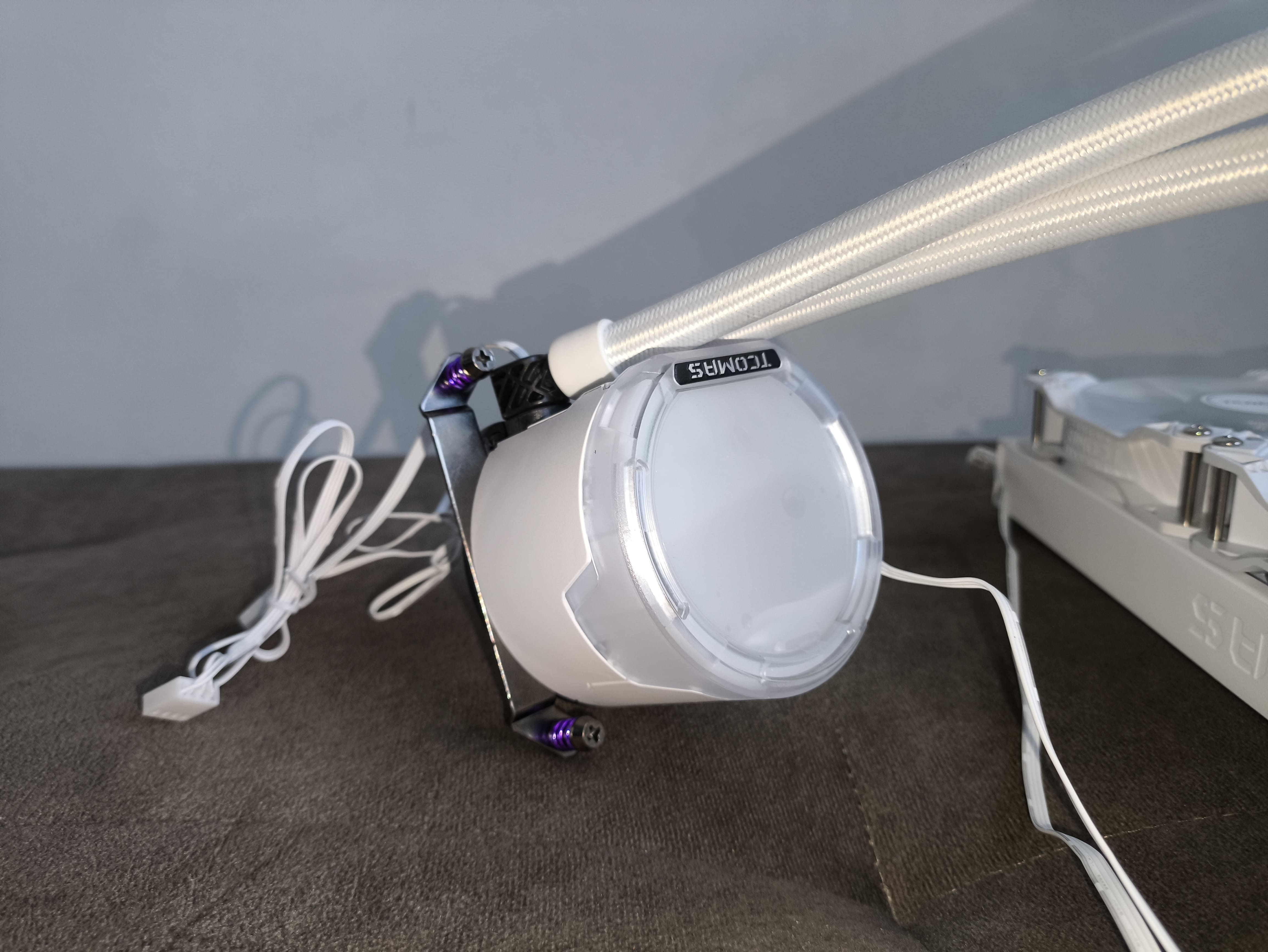

Sercem systemu jest wykonana z wysokiej jakości tworzywa blokopompka zintegrowana z jednostką Martech X6M, wyposażoną w trójfazowy silnik FOC. Wymiary ogólne pompy to 90.5 x 80 x 64,4 mm.
Pompa, według producenta, gwarantuje wyjątkową wydajność przy minimalnym poziomie hałasu – tylko 15 dBA. Jej rdzeń wykonany z aluminium klasy lotniczej zapewnia doskonałe przewodzenie ciepła, a blok pompy z wymiennym panelem z hartowanego szkła umożliwia łatwą personalizację.
Korpus pompy jest masywny i wykonany z tworzywa o matowej powierzchni, a jego górną część zdobi łatwo wyciągany panel (z szybką) z logo producenta.
Na górze i bokach bloku zastosowano pełne podświetlenie ARGB 2.0, które można zsynchronizować z wentylatorami lub konfigurować oddzielnie poprzez dedykowane oprogramowanie producenta (TCOMAS GEN 2.0). Dostępnych jest 16 efektów świetlnych oraz możliwość indywidualnej zmiany kolorów dla każdego elementu.
Połączenie z płytą główną odbywa się za pomocą dwóch kabli wychodzących z pompy: standardowego kabla PWM, który należy podłączyć do portu AiO Pump, a ponieważ jest to 4-pinowy PWM, może on być kontrolowany za pomocą krzywej obrotów, zarówno z poziomu BIOS-u, jak i przy pomocy programów do zarządzania wentylatorami bezpośrednio w systemie operacyjnym.
Obrotami blokopompki, według producenta, można sterować w szerokim zakresie, od praktycznie minimalnych do maksymalnych. I to się zgadza w praktyce. Mogłem się tym bawić w całym zakresie obrotów RPM.

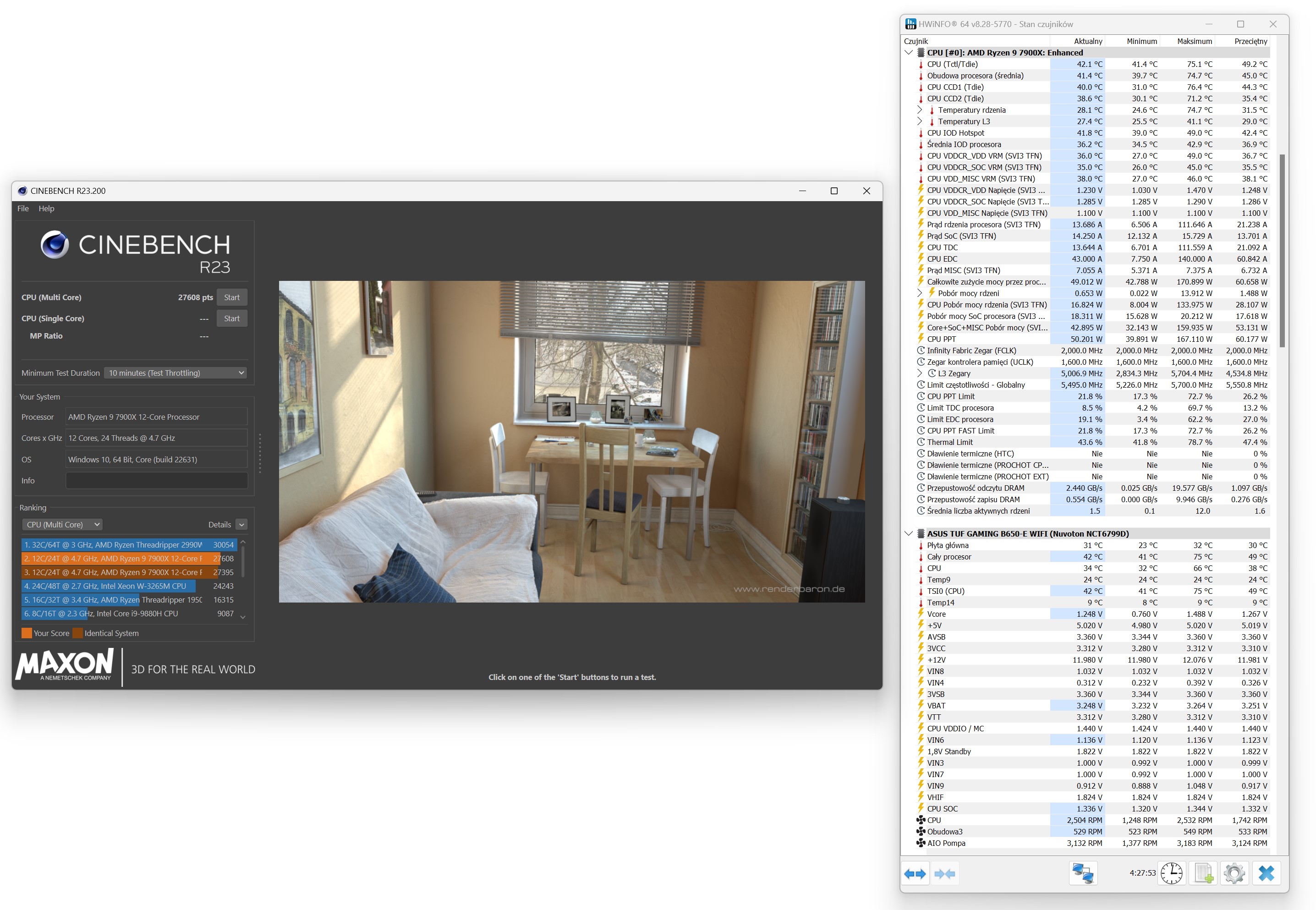

Podczas testów pompa osiągnęła maksymalną prędkość +- 3180 RPM, ale nawet wtedy była wystarczająco cicha. Zupełnie cicha (wręcz niesłyszalna) staje się natomiast od 75% w dół (co pokazały moje testy).

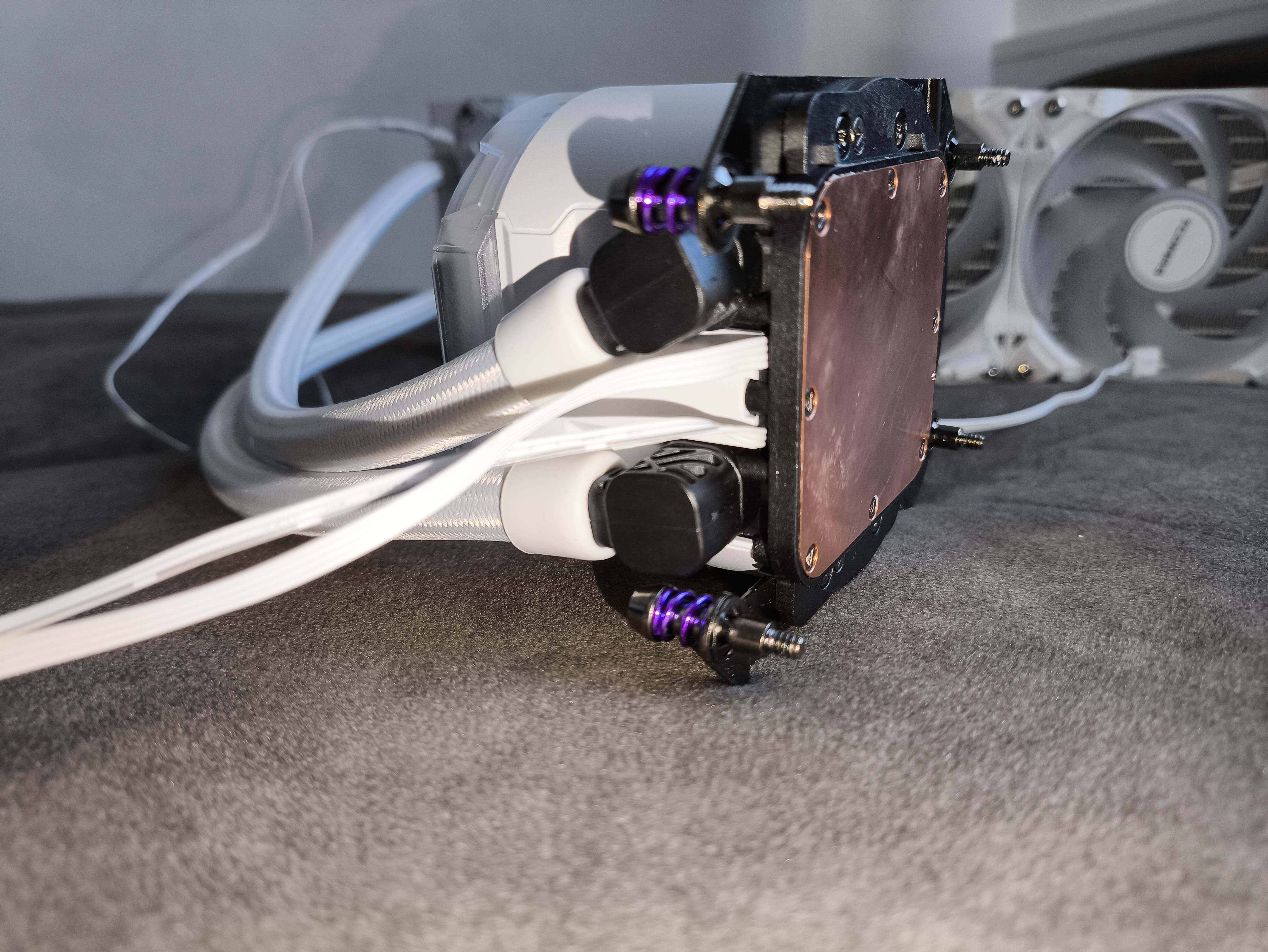

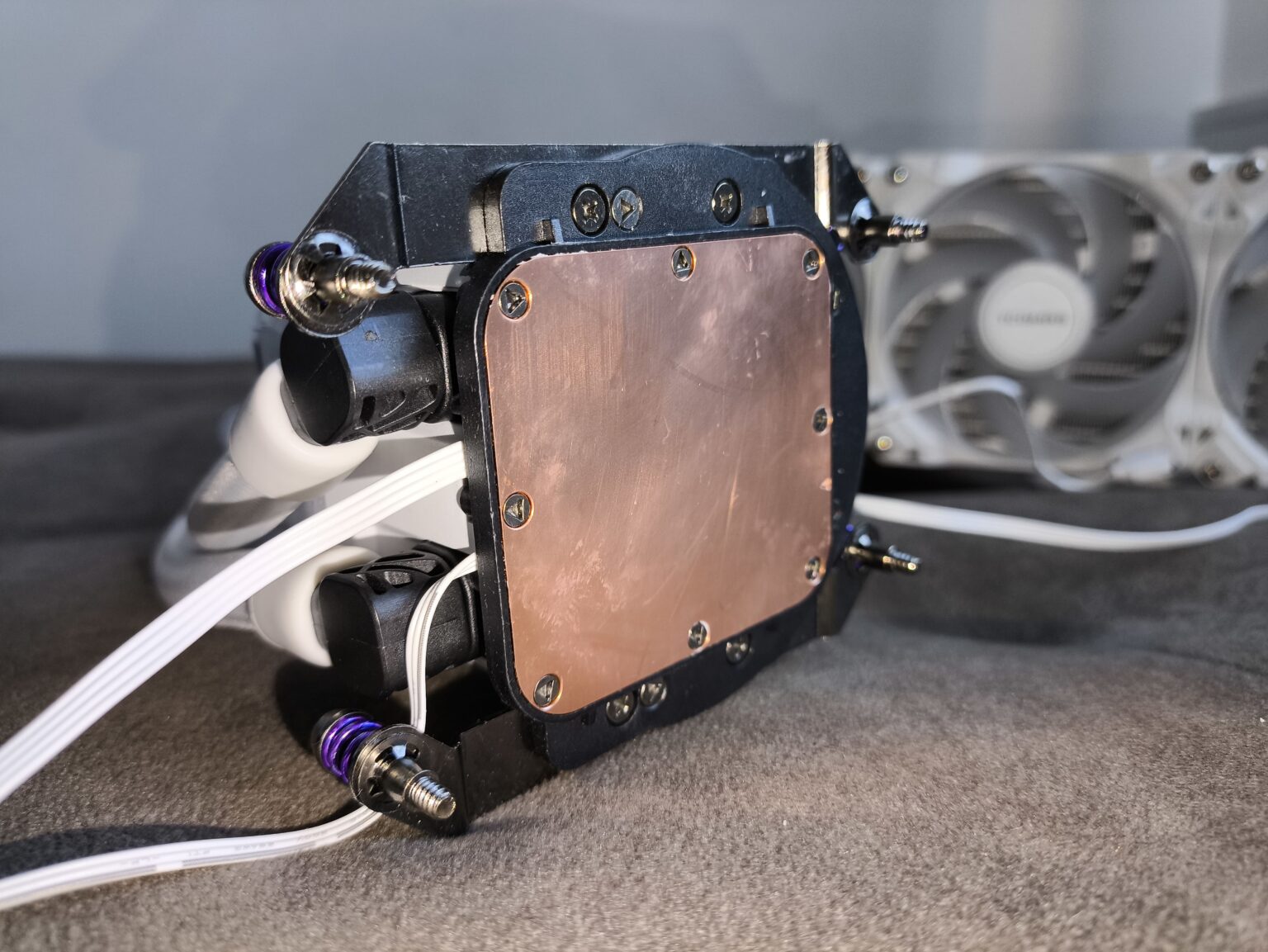

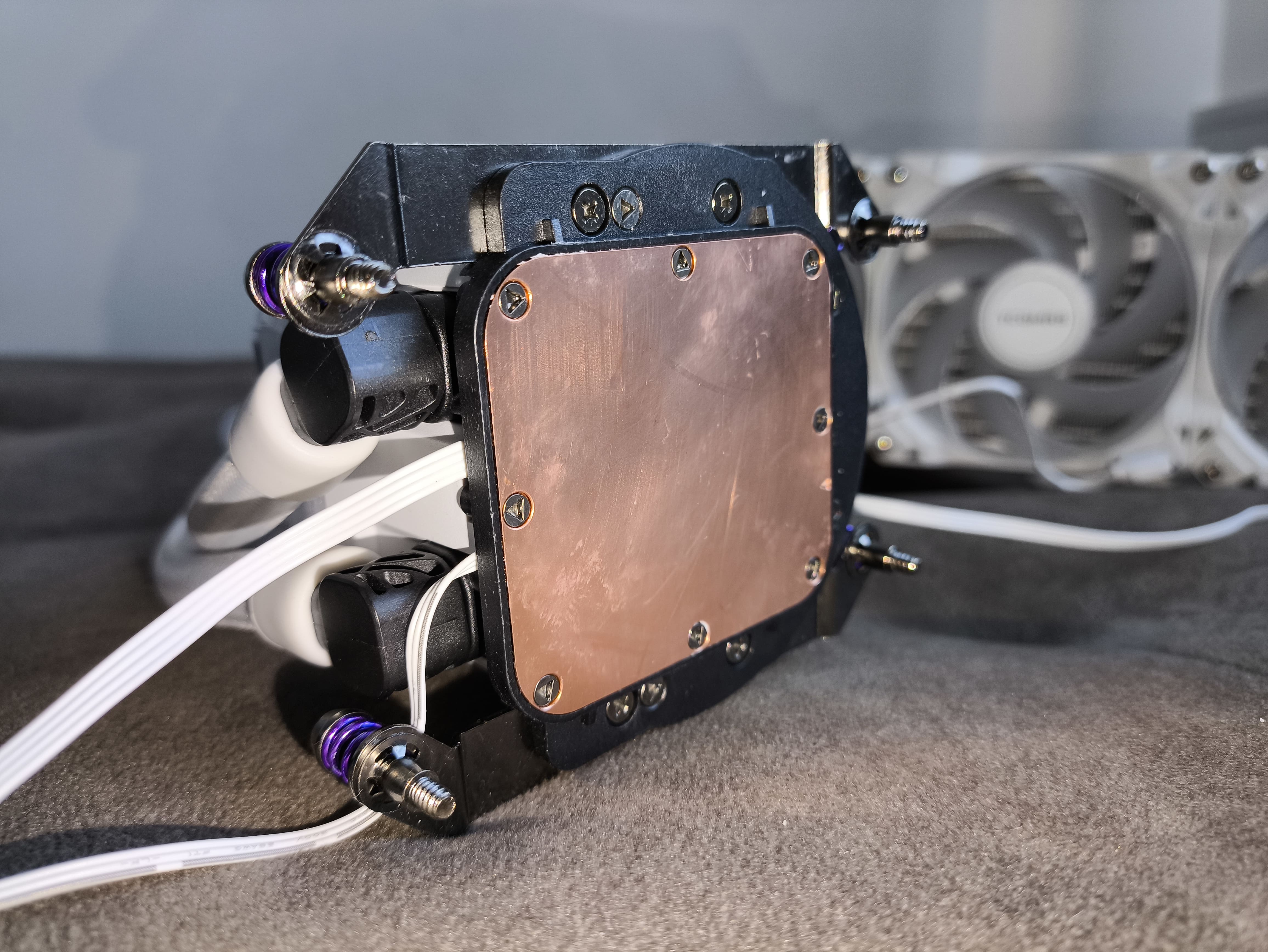

Podstawa pompy wykonana jest z miedzi (z delikatnym stożkiem) i fabrycznie pokryta pastą termoprzewodzącą.

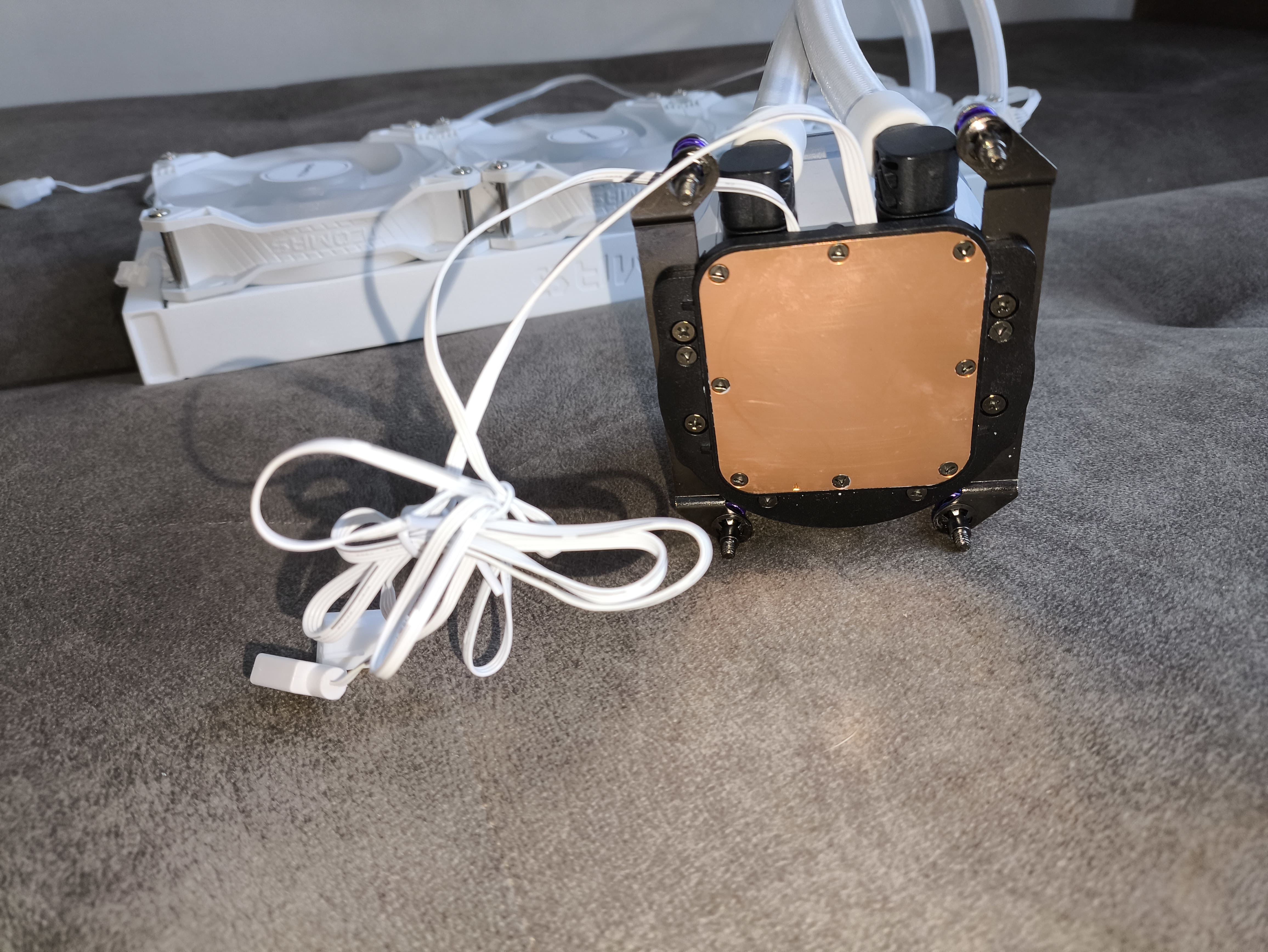

Powierzchnia kontaktowa pompki jest wystarczająco szeroka, aby zapewnić dobry transfer ciepła między płytką a procesorem.
Jest to szczególnie istotne w przypadku nowych procesorów Intel LGA1700, które mają większy IHS w porównaniu do poprzednich procesorów Intela.
wentylatory
- Model: –
- Wymiary: 120 x 120 x 30 mm
- Prędkość obrotowa: 650 – 2500 obr./min (PWM)
- Przepływ powietrza: 81,8 CFM
- Ciśnienie statyczne: 3,2 mm H₂O
- Łożysko: –
- Żywotność: –
- Poziom hałasu: do 35 dB(A)
- Napięcie: 12V DC

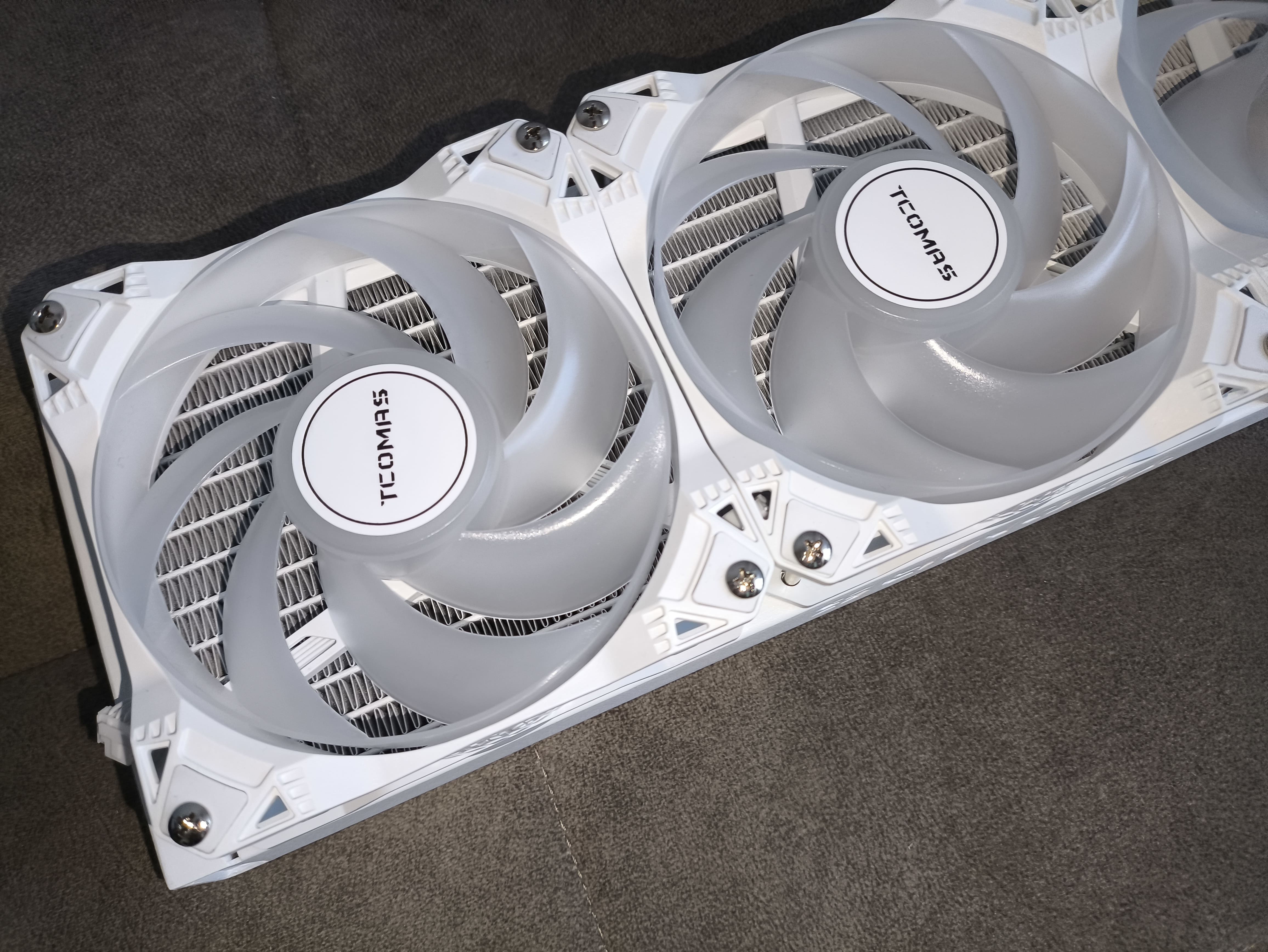

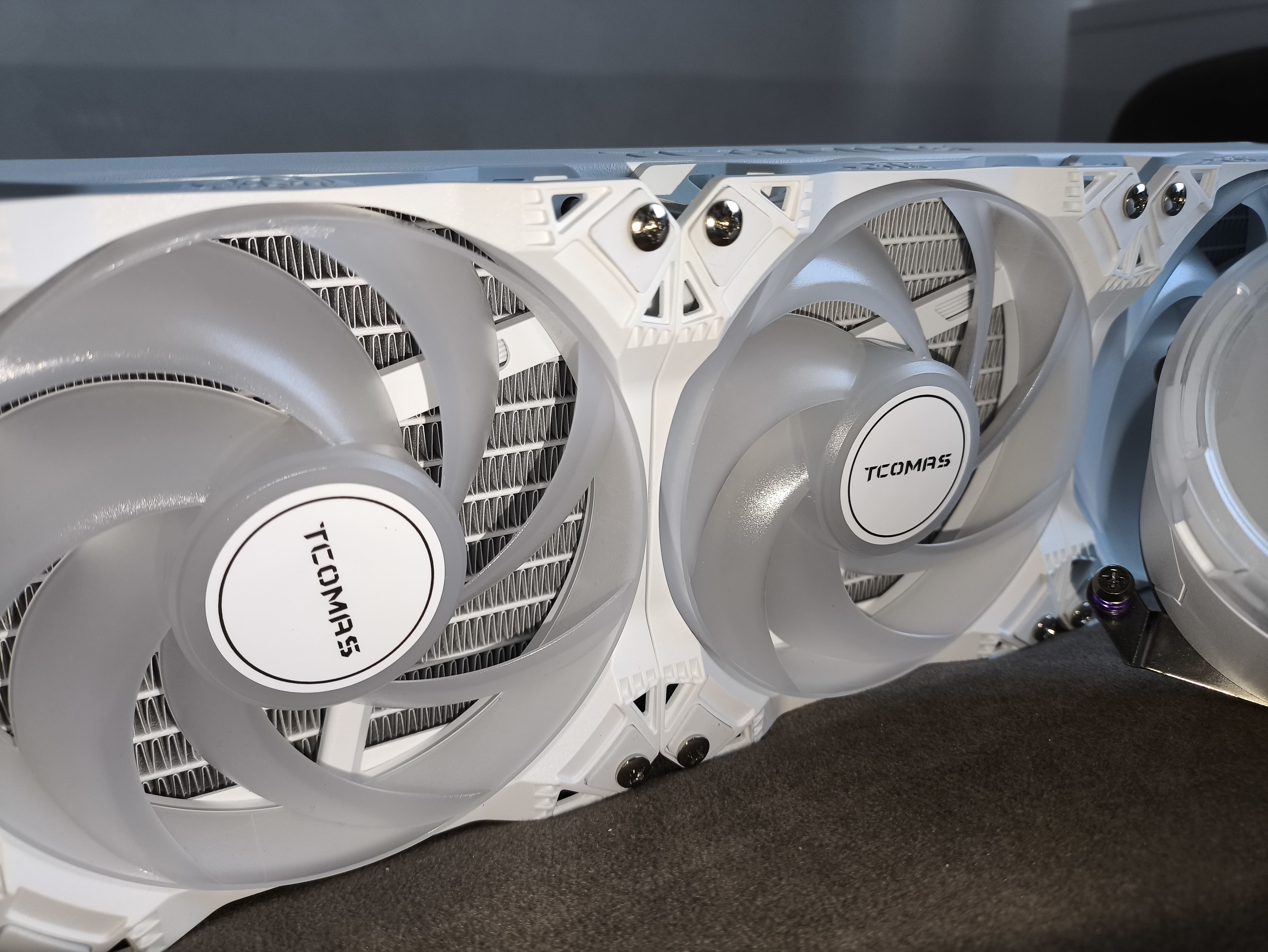

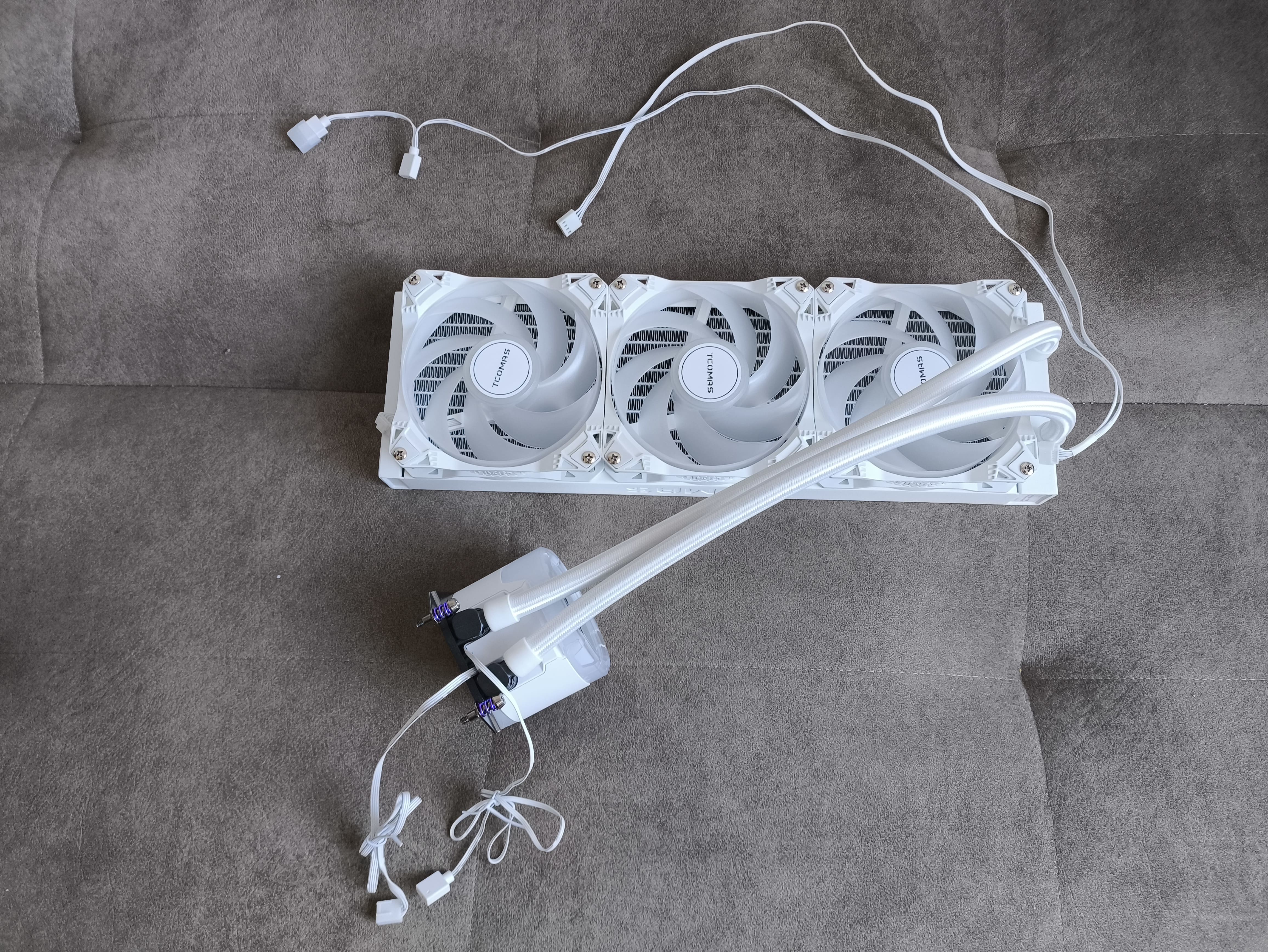

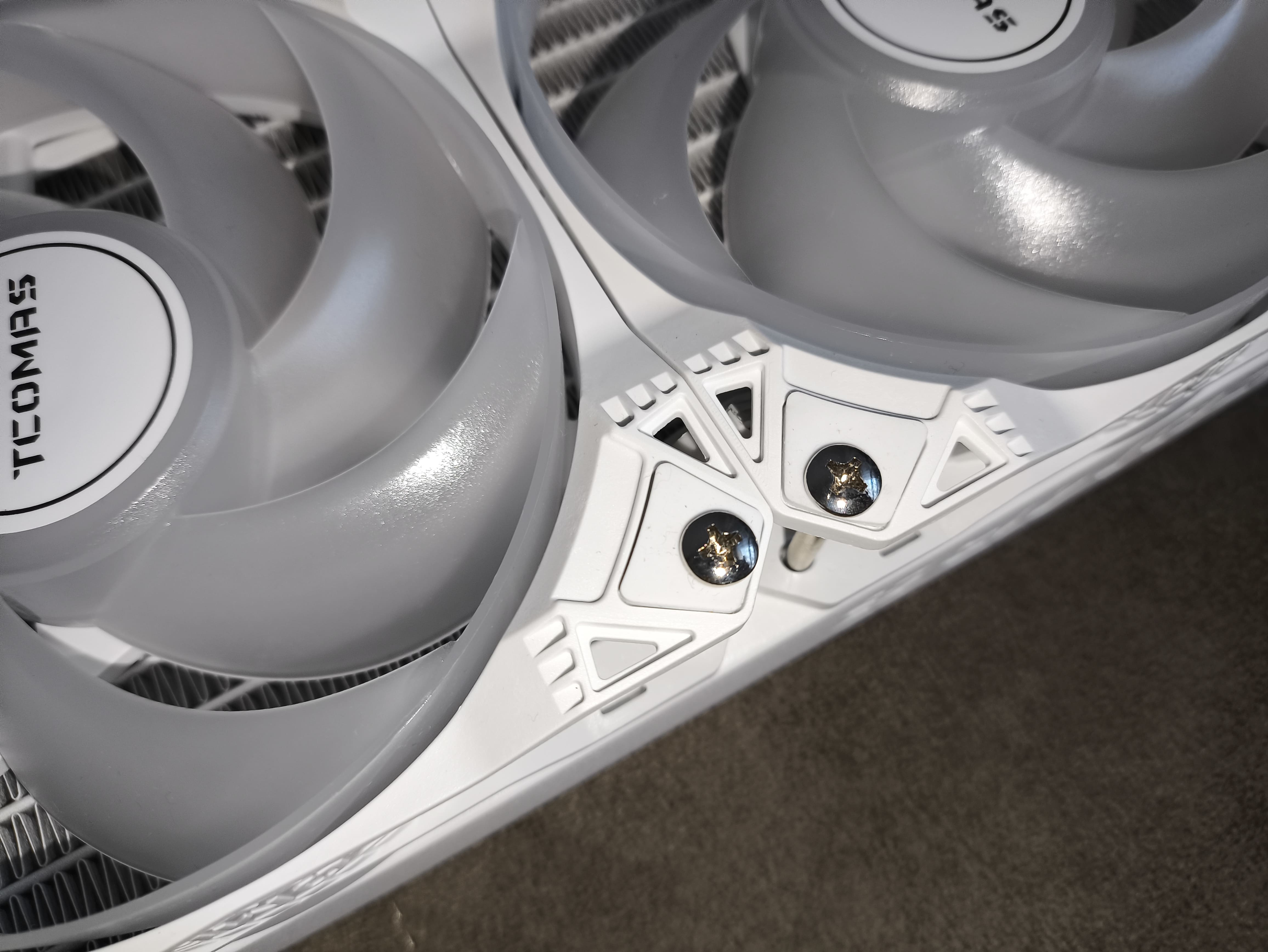

Radiator chłodzenia TComas LE100 360 mm jest wyposażony w trzy wentylatory 120 mm typu ARGB. Wymiary pojedynczego śmigła to 120x 120 x 30 mm (grubość całkowita z radiatorem to +- 59,2 mm).
Producent deklaruje maksymalny przepływ powietrza na poziomie 81,8 CFM, co jest wysoką wartością. Ciśnienie statyczne maksymalnie wynosi 3.2 mmH2O. Prędkość obrotowa ustalona przez producenta to 650 – 2500 RPM (± 10%). Realnie maksymalnie było to u mnie w testach 2522 RPM.
Zgodnie z danymi technicznymi producenta wentylatory te oferują bardzo dobrą wydajność, szczególnie biorąc pod uwagę, że deklarowany poziom hałasu wynosi maksymalnie 35 dB(A).
