OMÓWIENIE CHŁODZENIA AIO
radiator

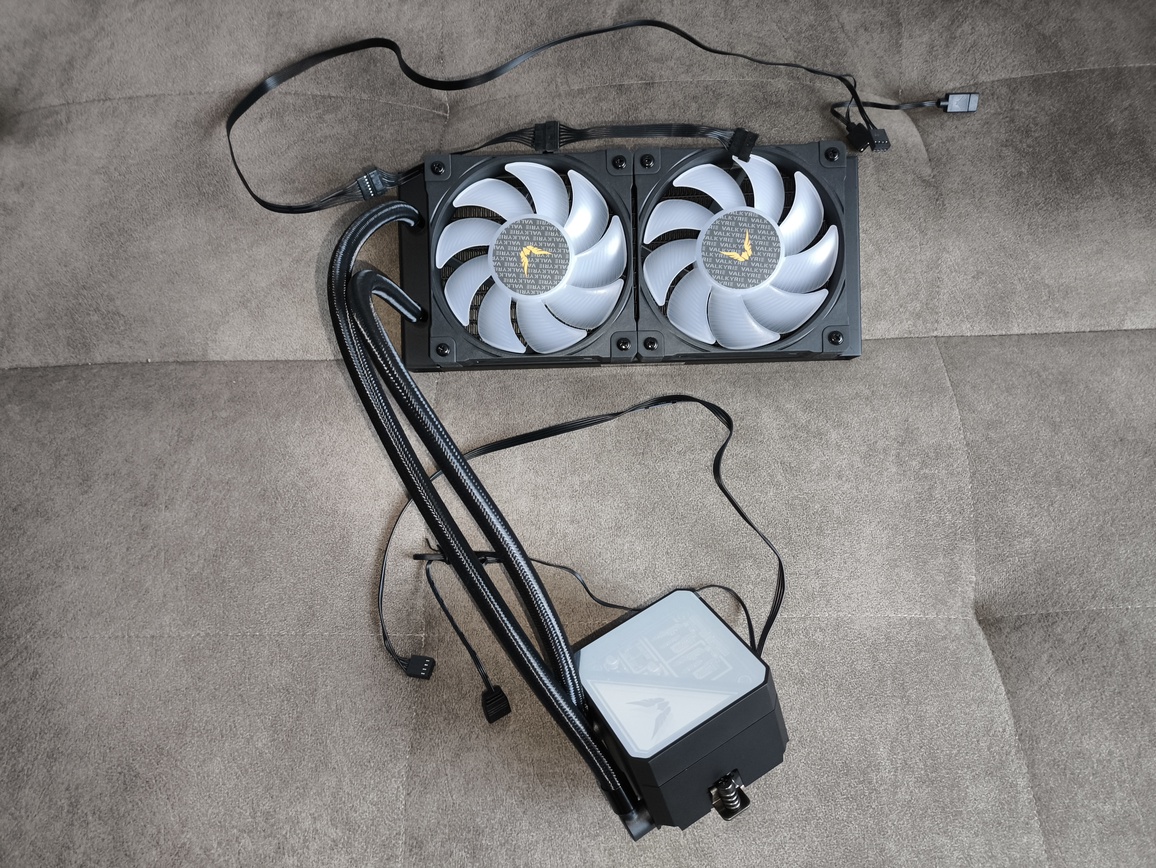

W modelu Valkyrie V240 Lite producent w budowie zastosował klasyczny aluminiowy radiator (tu w wersji czarnej) o wymiarach 276 x 120 x 27 mm, czyli konstrukcję charakterystyczną dla klasycznych chłodzeń AIO 240 mm. Waga to z kolei solidne 2070 gram.

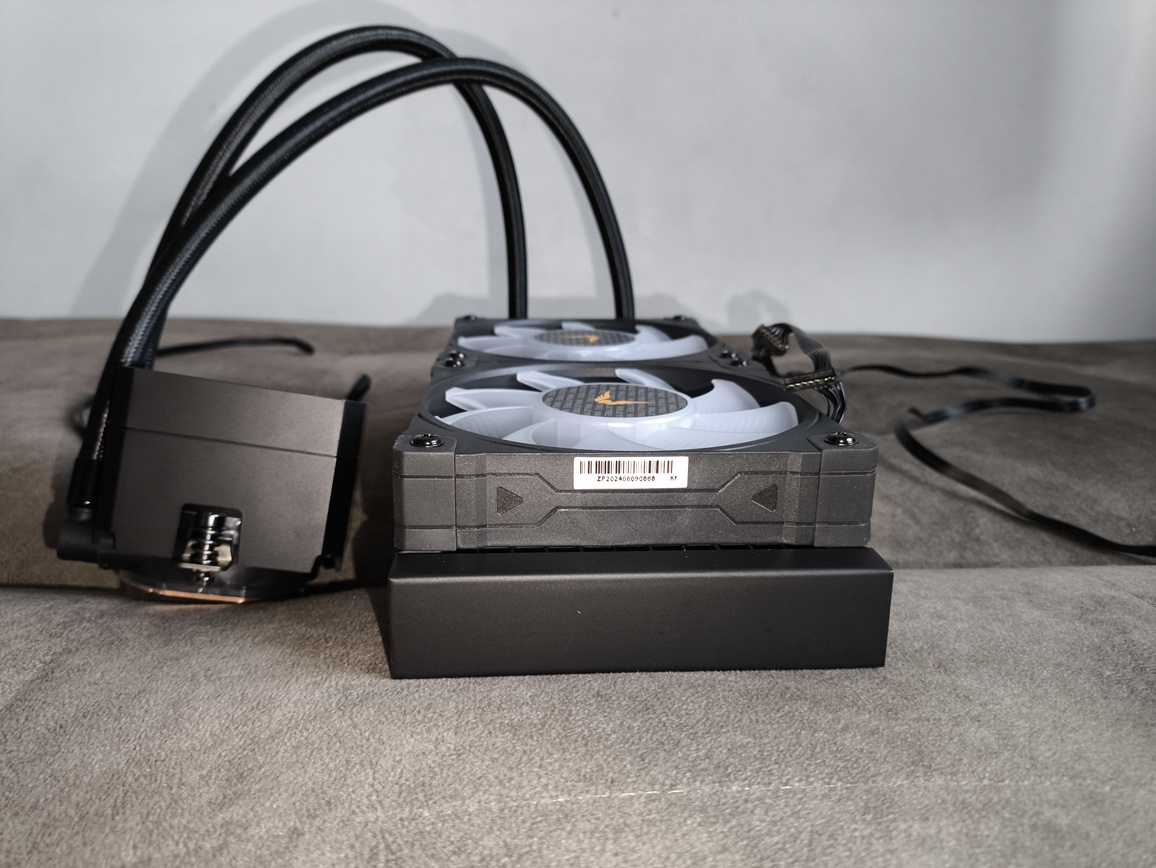

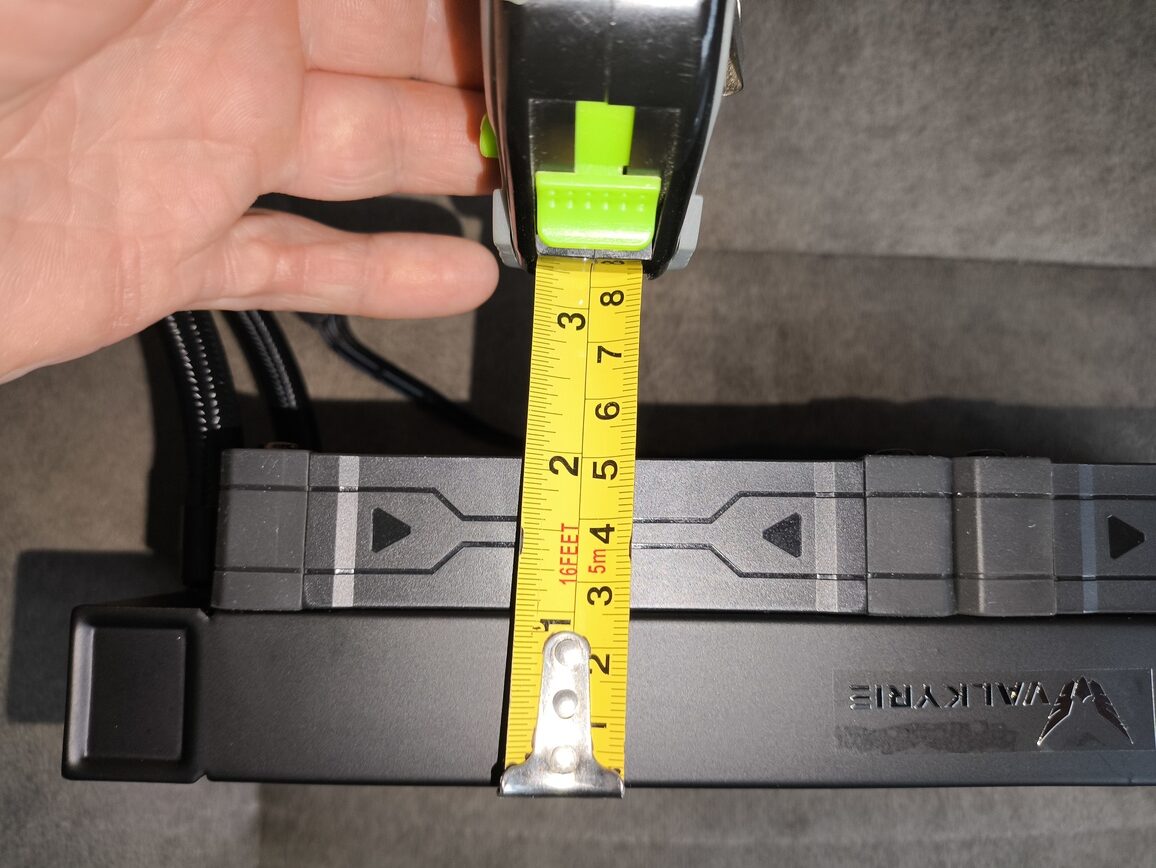

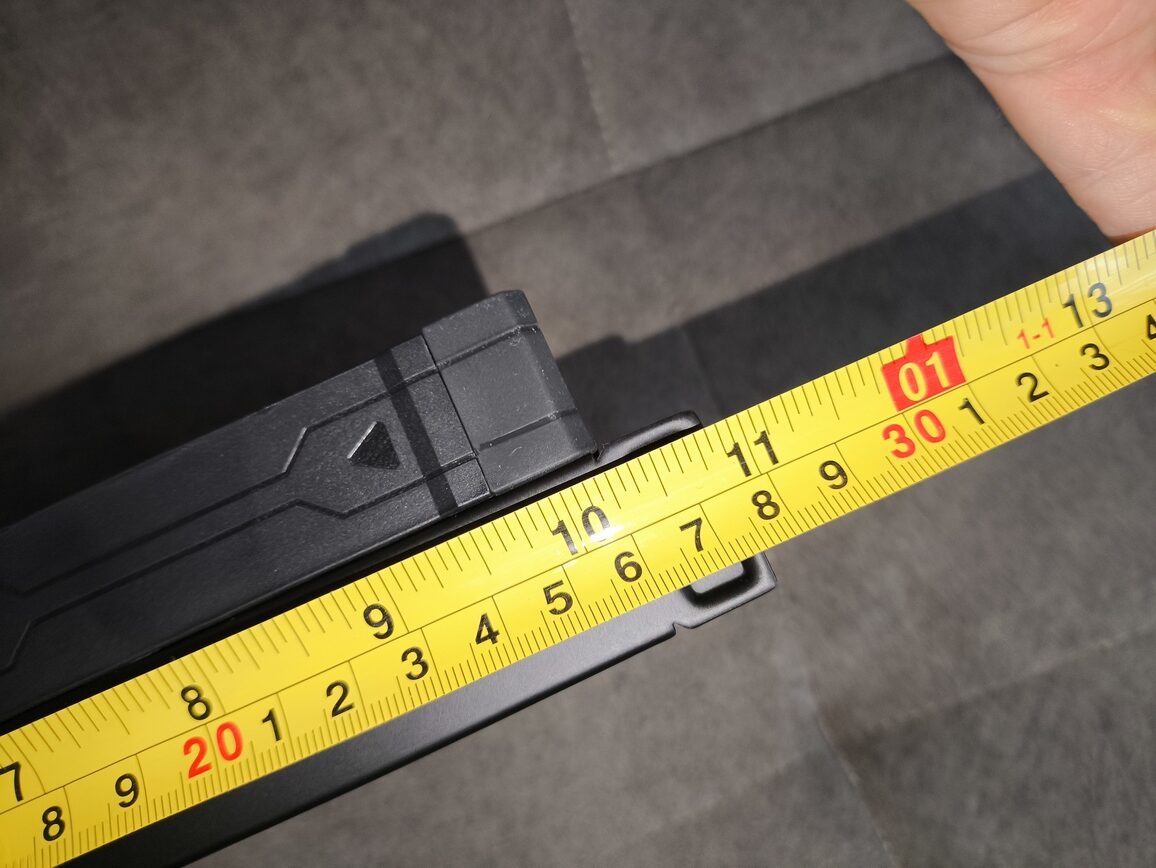

Sama wysokość 27 mm dotyczy wyłącznie rdzenia radiatora, natomiast po zamontowaniu dwóch wentylatorów 120 x 25 mm całkowita grubość zestawu wzrasta do około 52 mm, licząc z łbami śrub. Maksymalne TDP ustalono na poziomie 270 Wat.
Oznacza to, że chłodnicę bez większego problemu da się zamontować zarówno w górnej, jak i przedniej części większości nowoczesnych obudów typu mid-tower, o ile producent nie przewidział nietypowo niskiego prześwitu nad płytą główną.

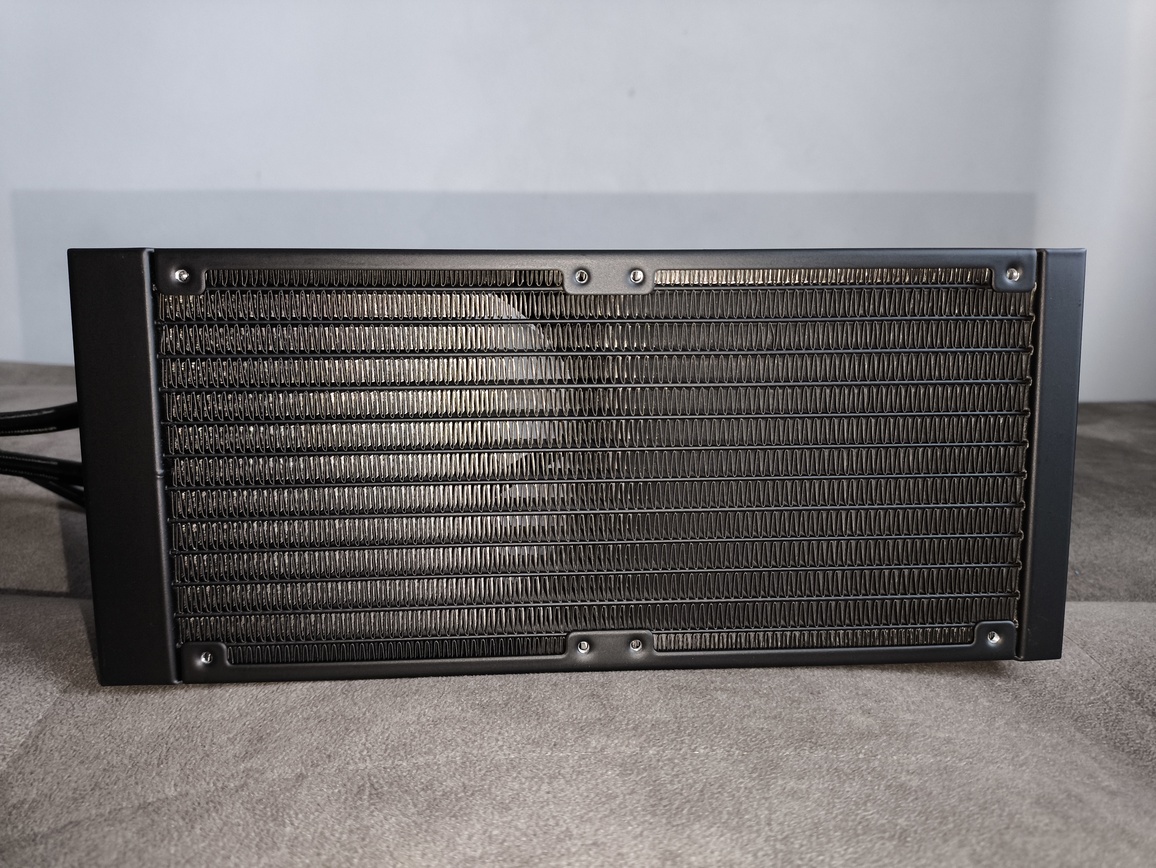

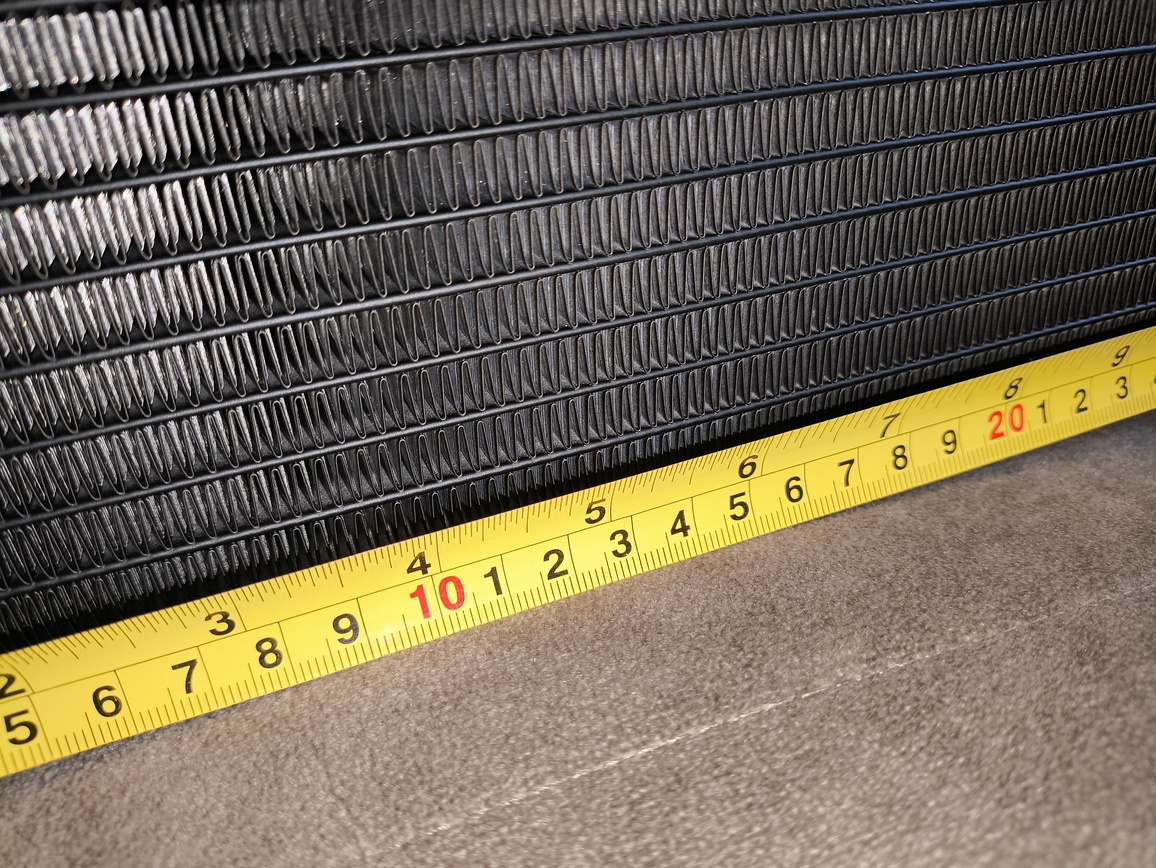

Boczną ramę radiatora zdobi estetyczne, wytłoczone logo Valkyrie, które subtelnie podkreśla spójność całej serii chłodzeń wodnych producenta.Finning wewnętrzny tworzy klasyczna struktura żeber aluminiowych, a konstrukcja ta charakteryzuje się gęstością na poziomie około 19 FPI, co pokrywa się ze specyfikacją wersji 360 mm i sugeruje zbliżone wymagania względem zastosowanych wentylatorów – najlepiej takich, które generują wysokie ciśnienie statyczne i potrafią przetłoczyć powietrze przez stosunkowo gęsty pakiet finów.
Ważnym elementem są przewody cieczy, które w modelu V240 Lite mają długość 425 mm – to wartość większa niż w wielu klasycznych AIO 240 mm, gdzie często spotyka się 380 – 400 mm. Dzięki temu montaż w większych obudowach typu full tower, z chłodnicą ulokowaną na froncie, nie powinien stanowić żadnego problemu.
Węże wykonano z kombinacji materiałów CIRR + EPDM, co zapewnia odporność na działanie temperatur, elastyczność oraz niską przepuszczalność cieczy chłodzącej. Całość została zabezpieczona charakterystycznym oplotem typu Corrugated Material Braided Sleeve, zapewniającym zarówno trwałość mechaniczną, jak i atrakcyjny wygląd.

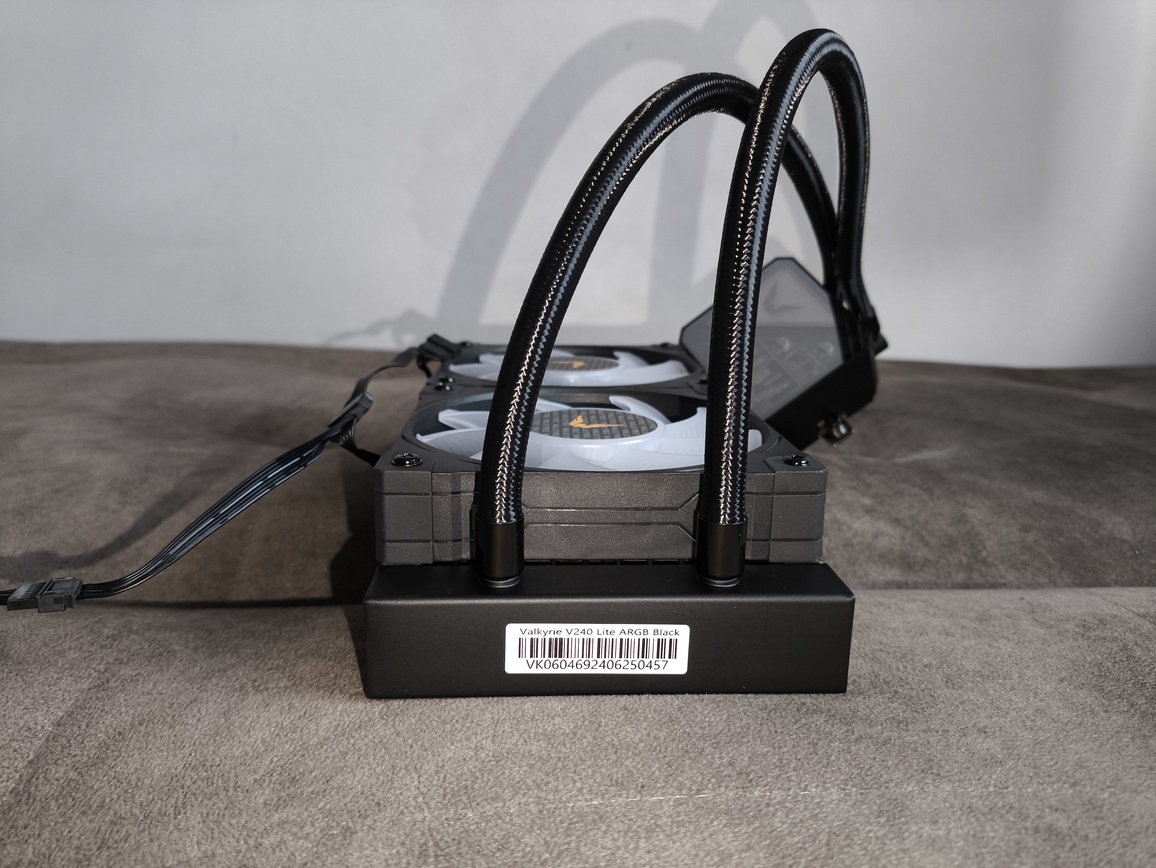

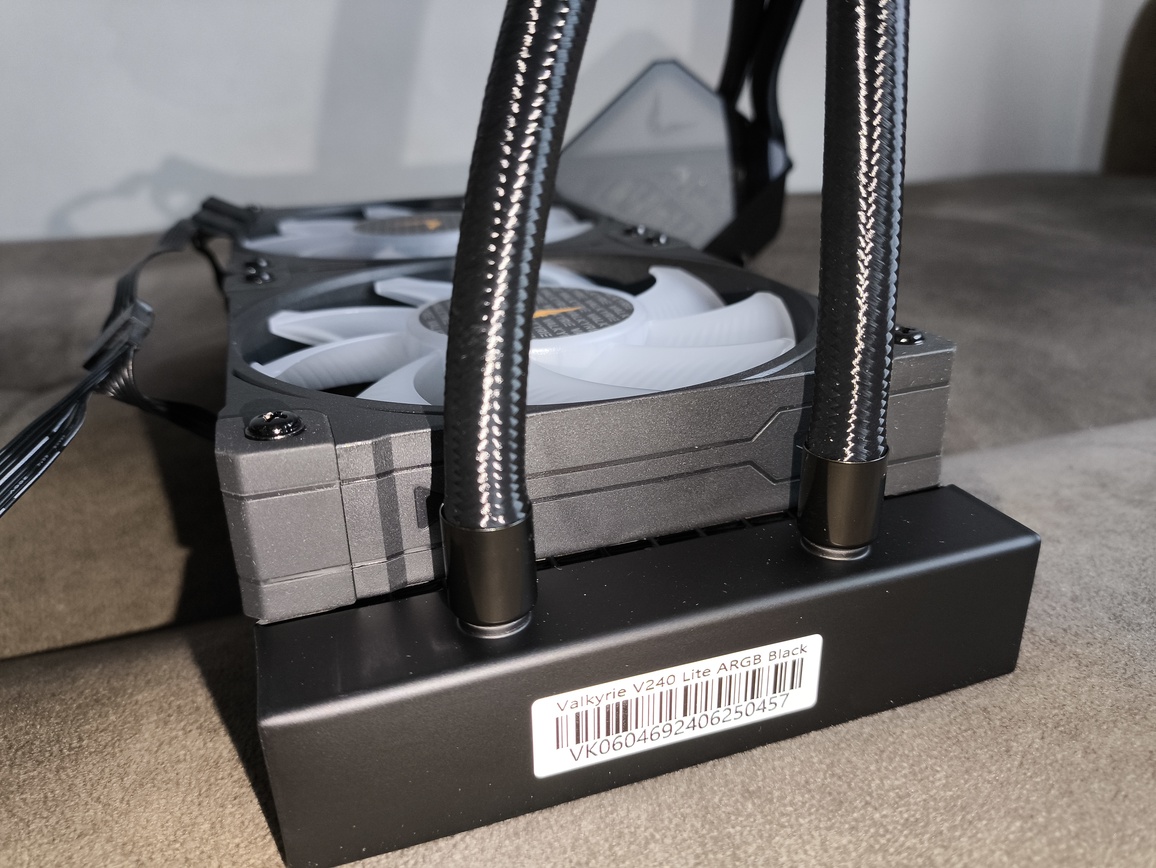

Końcówki przewodów, osadzone w komorze z króćcami, mają dwa różne profile – jedna z nich jest zauważalnie smuklejsza. Rozwiązanie to znane jest także z większej wersji 360 mm i pozwala na łatwiejsze prowadzenie węży w ciasnych przestrzeniach, szczególnie w obudowach z masywnymi piwnicami na zasilacz lub przy montażu pod samym topem, gdzie o każdy centymetr manewru nierzadko trzeba walczyć. Zastosowane złącza są obrotowe, co dodatkowo ułatwia właściwe ułożenie przewodów i zapobiega ich skręcaniu podczas montażu.
Wewnątrz radiatora znajdują się 12 kanałów przepływu cieczy, co jest standardem dla chłodnic tej klasy. Konstrukcja została wyposażona w fill port – zaklejony fabrycznie niewielki otwór serwisowy, który umożliwia w przyszłości uzupełnienie cieczy roboczej lub wykonanie czynności serwisowych, jeśli zajdzie taka potrzeba. Port ten umieszczony jest na bocznej części komory z króćcami.
Rozstaw otworów montażowych radiatora wynosi 105 mm, czyli zgodnie z klasycznym standardem chłodnic 240 mm. Dzięki prostemu profilowi finów i braku nadmiernych wygięć całą powierzchnię można w razie potrzeby stosunkowo łatwo oczyścić z kurzu, choć wpływa to jednocześnie na nieco mniejszą efektywną powierzchnię kontaktu z przepływającym powietrzem.
Wąż o średnicy 8 mm wewnętrznej i 10 mm zewnętrznej odpowiada za odpowiednio wysoki przepływ cieczy przy jednoczesnym zachowaniu elastyczności i trwałości. Całość konstrukcji radiatora sprawia wrażenie solidnej, przemyślanej i pozbawionej kompromisów, które często obserwuje się w tańszych zestawach AIO – również z uwagi na dłuższe niż przeciętnie przewody, poprawiające kompatybilność montażową.
blokopompka
Blokopompka w Valkyrie V240 Lite Black ARGB zachowuje tę samą charakterystyczną stylistykę, co większy wariant 360 mm, jednak pod względem proporcji i ogólnego odbioru sprawia wrażenie konstrukcji bardziej zwartej i masywniejszej.
Korpus ma formę kwadratowej, kanciastej bryły o wymiarach około 86 x 74 na topie oraz wysokości ~ 68,5 mm. Producent zrezygnował tu z klasycznego, obłego designu znanego z wcześniejszego Dragonfanga, stawiając na nowoczesną, industrialną estetykę z ostrzej poprowadzonymi krawędziami.

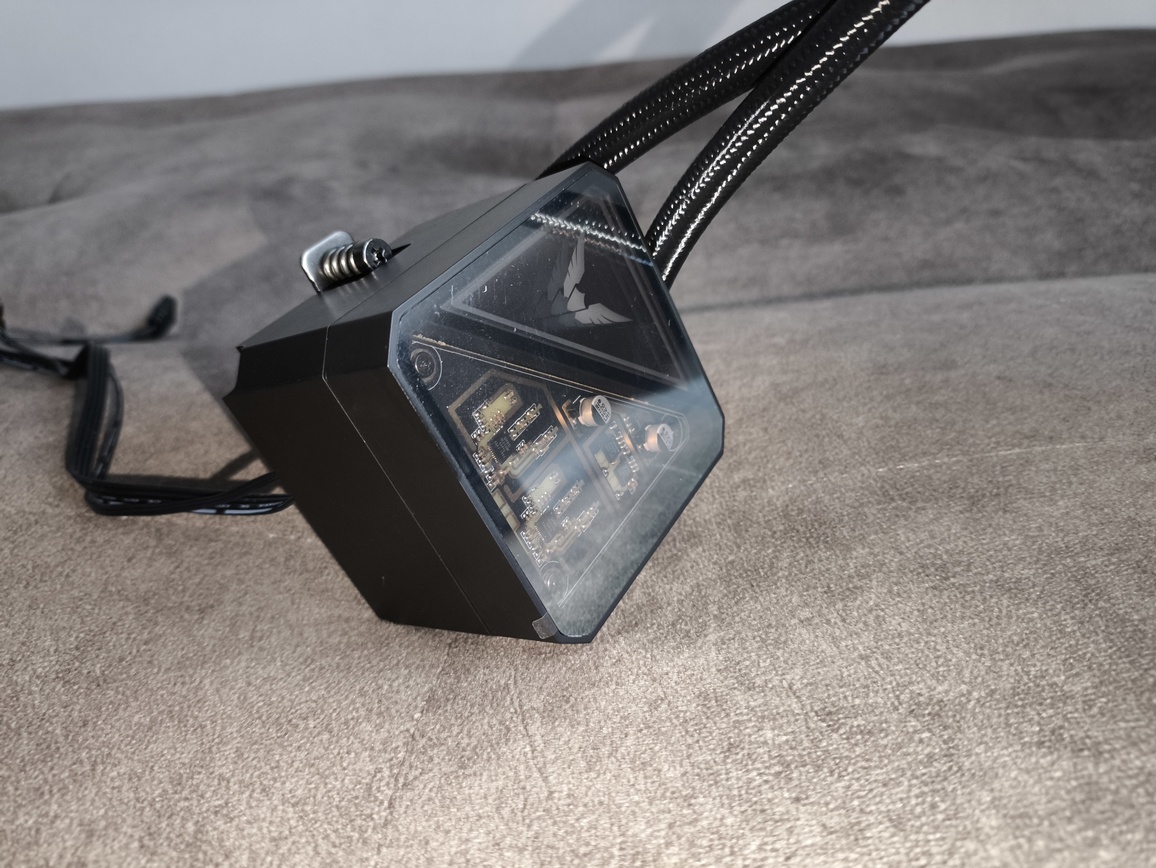

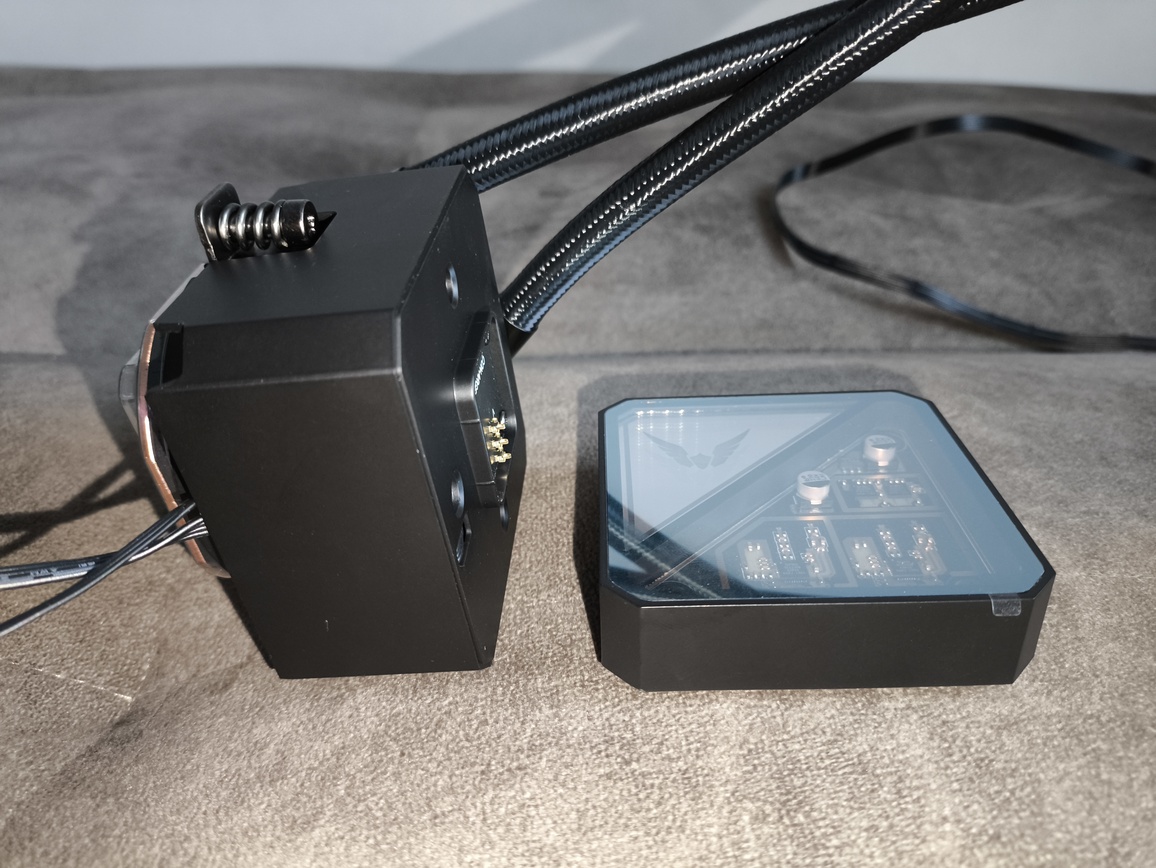

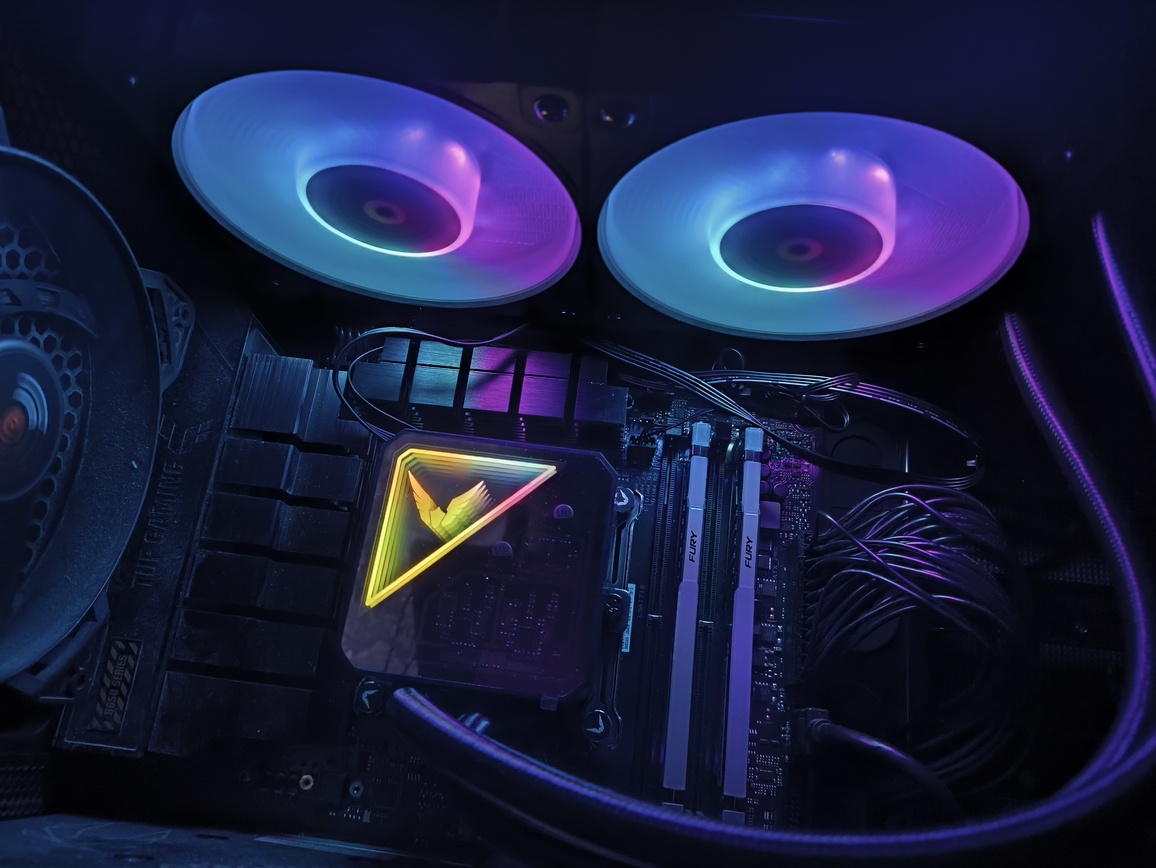

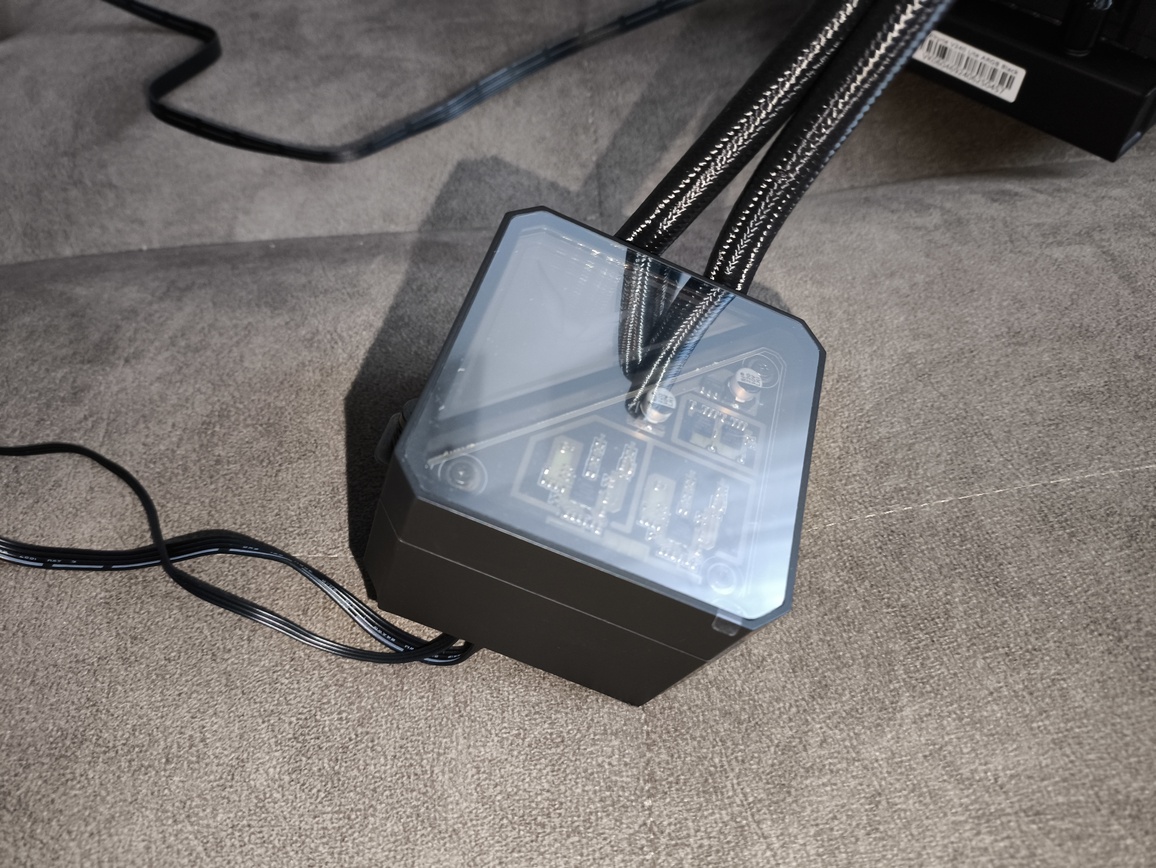

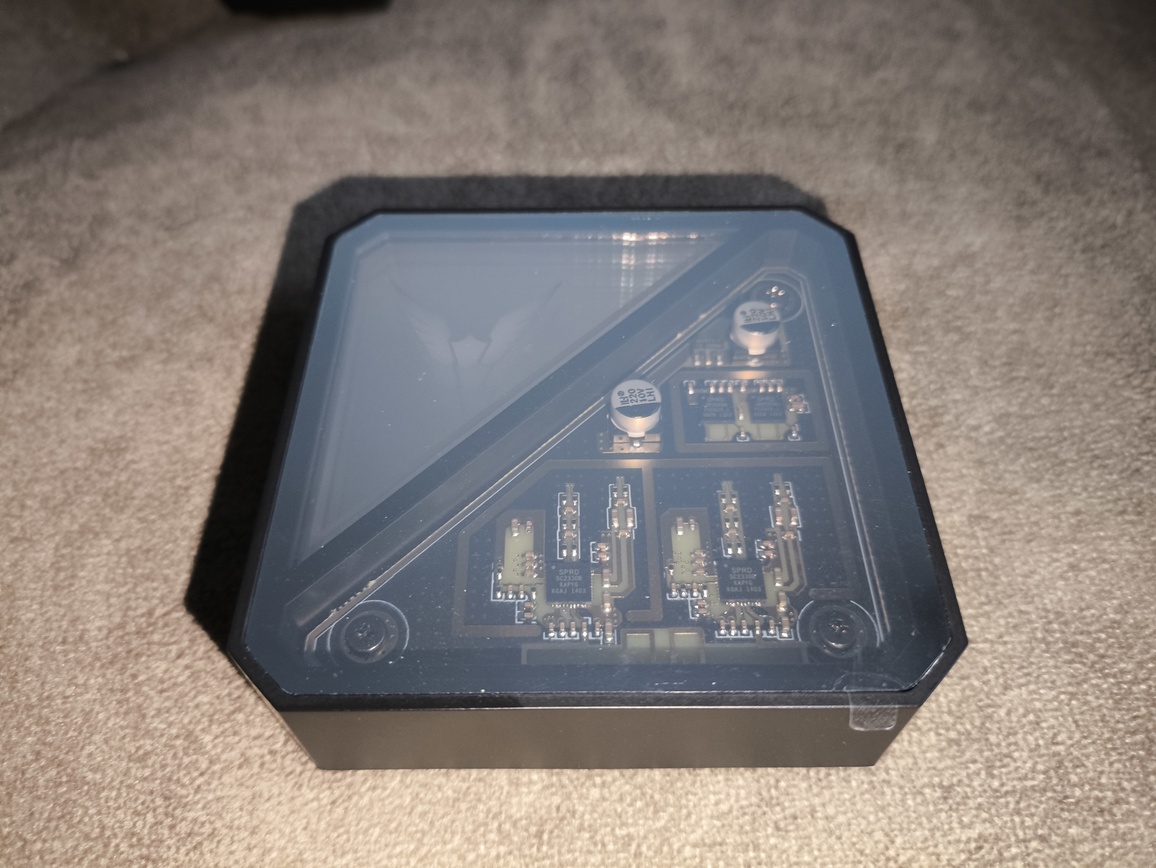

Motyw stylistyczny inspirowany mechaniką „mecha” jest wyraźnie widoczny — blok posiada przezroczystą, magnetyczną pokrywę z widoczną płytką PCB, pod którą umieszczono adresowalne podświetlenie ARGB. Pokrywę można zdejmować, a co ważne — da się ją przekręcać w krokach co 90°, dzięki czemu orientację logotypu można dopasować do konkretnego sposobu montażu bloku na płycie głównej.

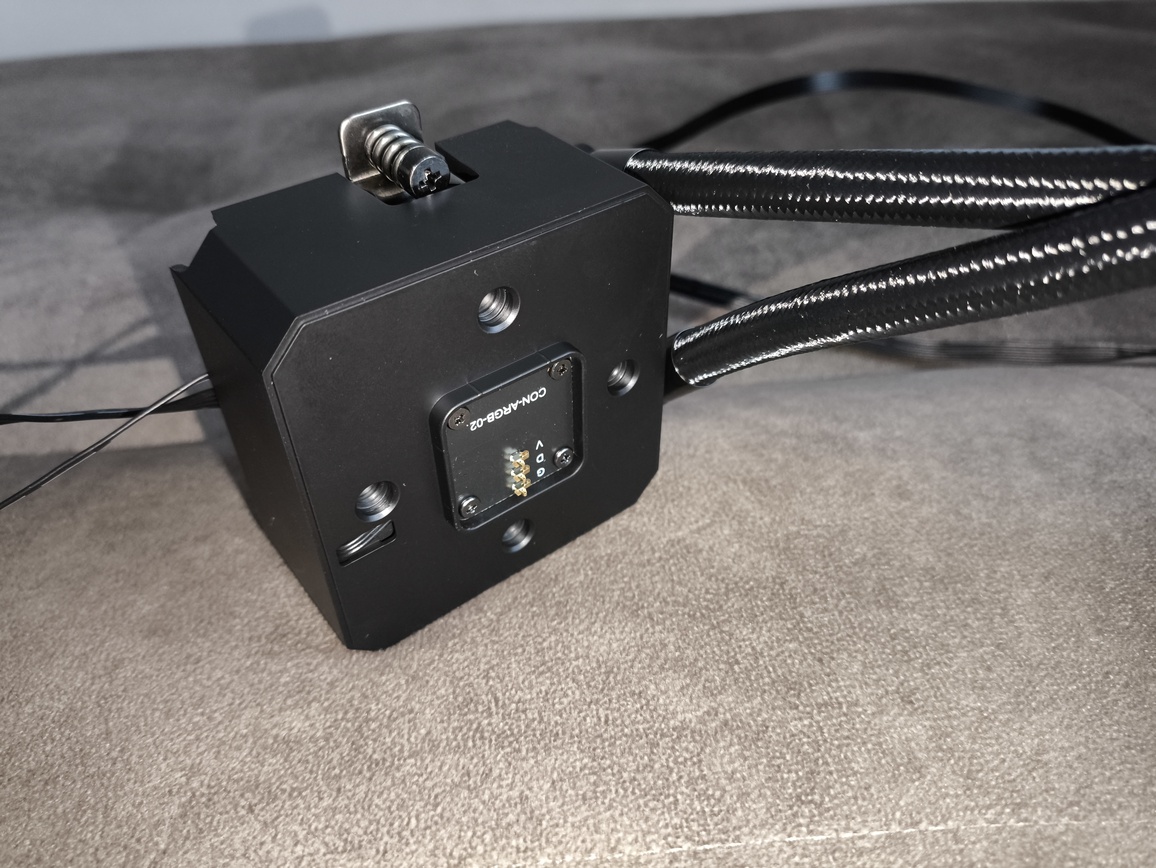

W konstrukcji zastosowano dwa niezależne, magnetycznie mocowane panele – górny i środkowy – co ułatwia dostęp do wnętrza podczas serwisu lub czyszczenia. Pod nimi znajduje się właściwa komora pracy pompki.
Wersja Lite wykorzystuje pompę o zakresie regulacji od około 800 do 2800 obr./min (±10%), sterowaną poprzez złącze PWM i zasilaną napięciem 12 V. Dwa płaskie przewody wychodzące z boku korpusu odpowiadają za zasilanie i sygnał sterujący:
- przewód 4-pin PWM dla regulacji pracy pompki
- przewód 3-pin 5 V dla podświetlenia ARGB

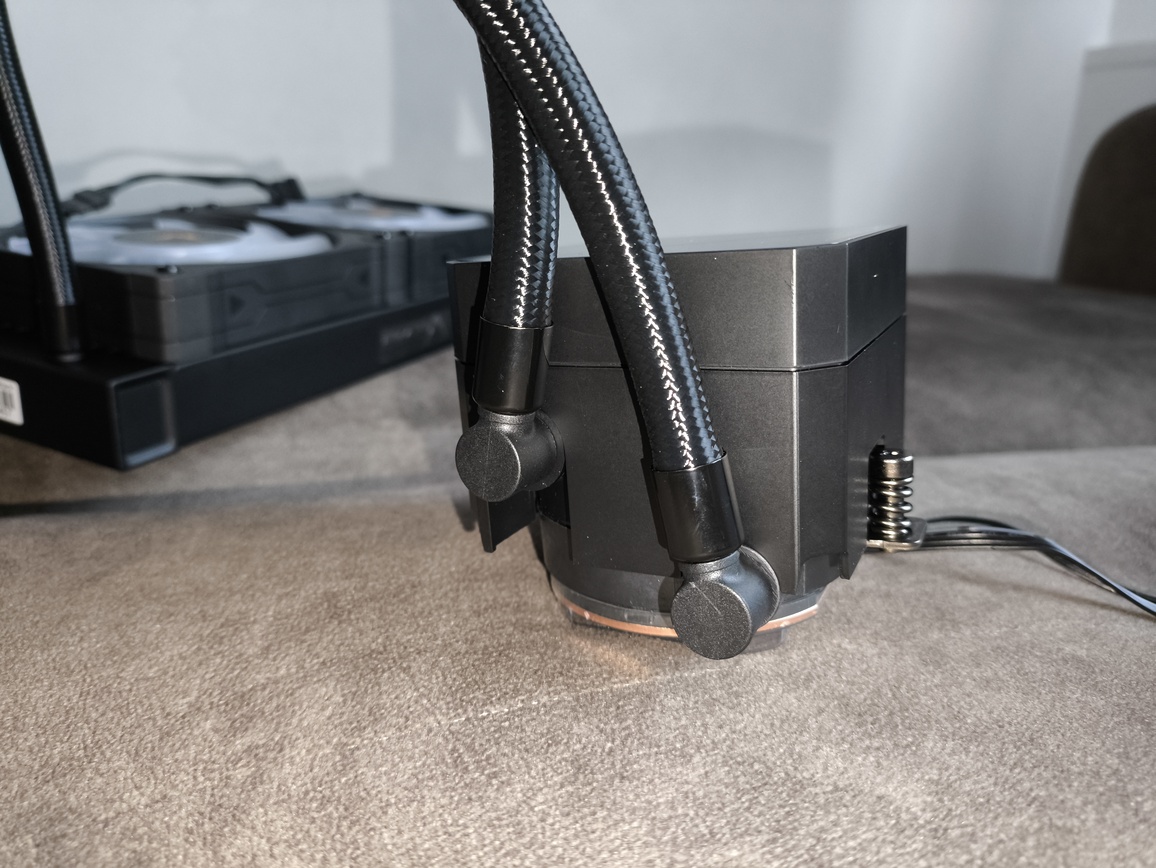

Króćce dla przewodów cieczy znajdują się w tylnej części obudowy bloku; są one obrotowe, co znacząco zwiększa łatwość prowadzenia węży w mniejszych obudowach – a to ma znaczenie szczególnie w modelu 240 mm, który częściej trafia do kompaktowych konstrukcji. Wystarczająco długie węże zapewniają swobodę montażu nawet w obudowach z górnym montażem chłodnicy. Osłonięto je solidnym, materiałowym oplotem.

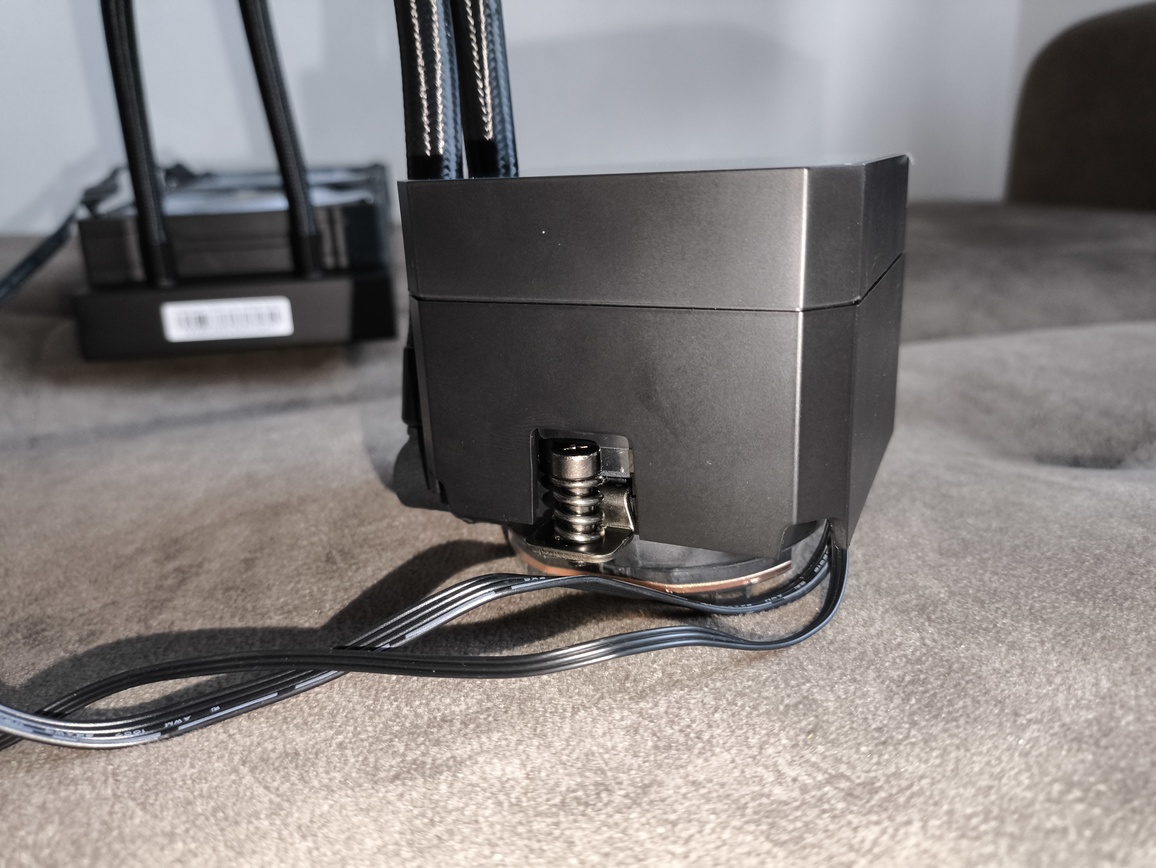

System montażowy jest identyczny jak w wariancie Lite 360: dwupunktowy, z wykorzystaniem dwóch śrub ze sprężynami. Zapewnia to pewny docisk, choć — i podtrzymuję tę opinię — system montażu w Dragonfangu 240 / 360 był bardziej intuicyjny i szybszy.

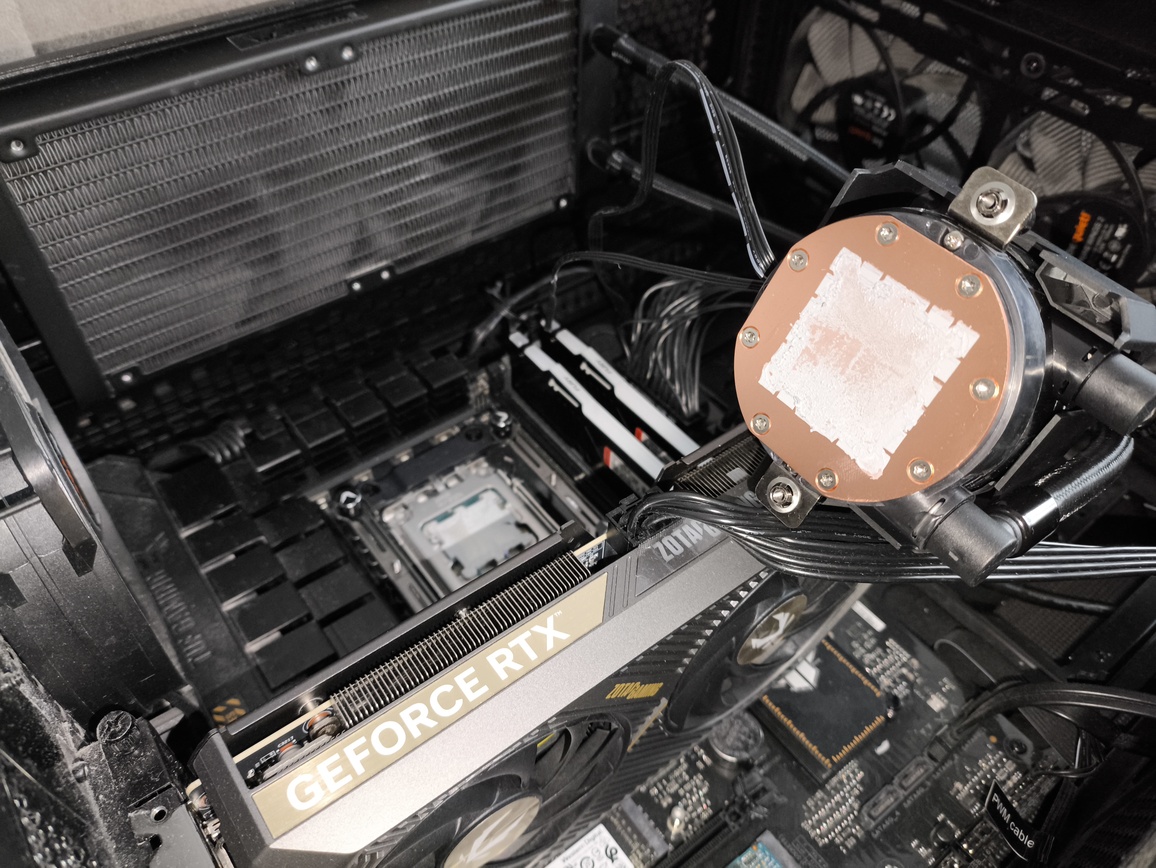

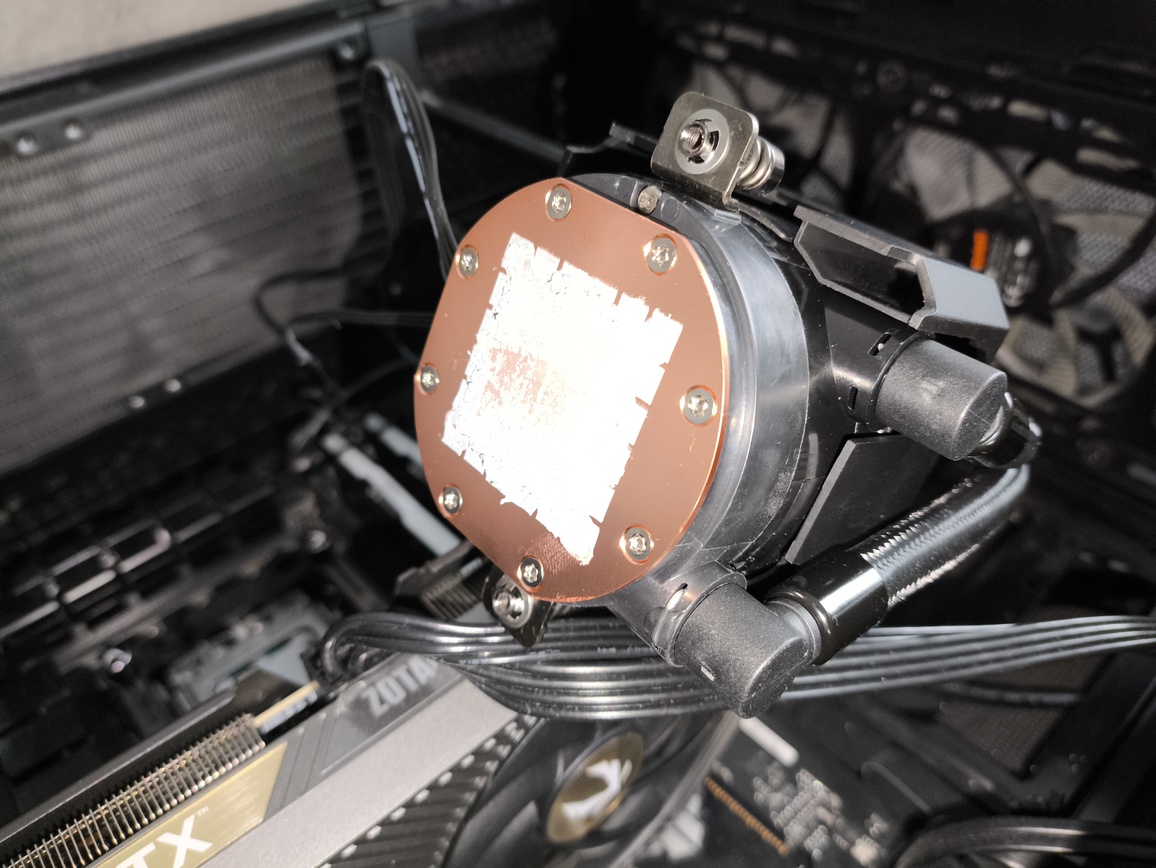

Docisk na Ryzenie 7900X jest bardzo równomierny: pasta została wypchnięta na krawędzie IHS-a bez pozostawiania pustych miejsc. Sama stopa jest lekko wypukła, co poprawia kontakt w centralnej części procesora, ułatwiając transfer ciepła z chipletów.
Podstawa bloku to klasyczna, miedziana płytka o wymiarach 58,64 x 56,28 mm i grubości 3,3 mm. Fabrycznie nałożono na nią warstwę pasty termoprzewodzącej w postaci kilkunastu równych kwadratów, co zapewnia równomierne rozprowadzenie. W zestawie znajduje się także tubka dodatkowej pasty — wystarczy na co najmniej jeden pełny montaż.

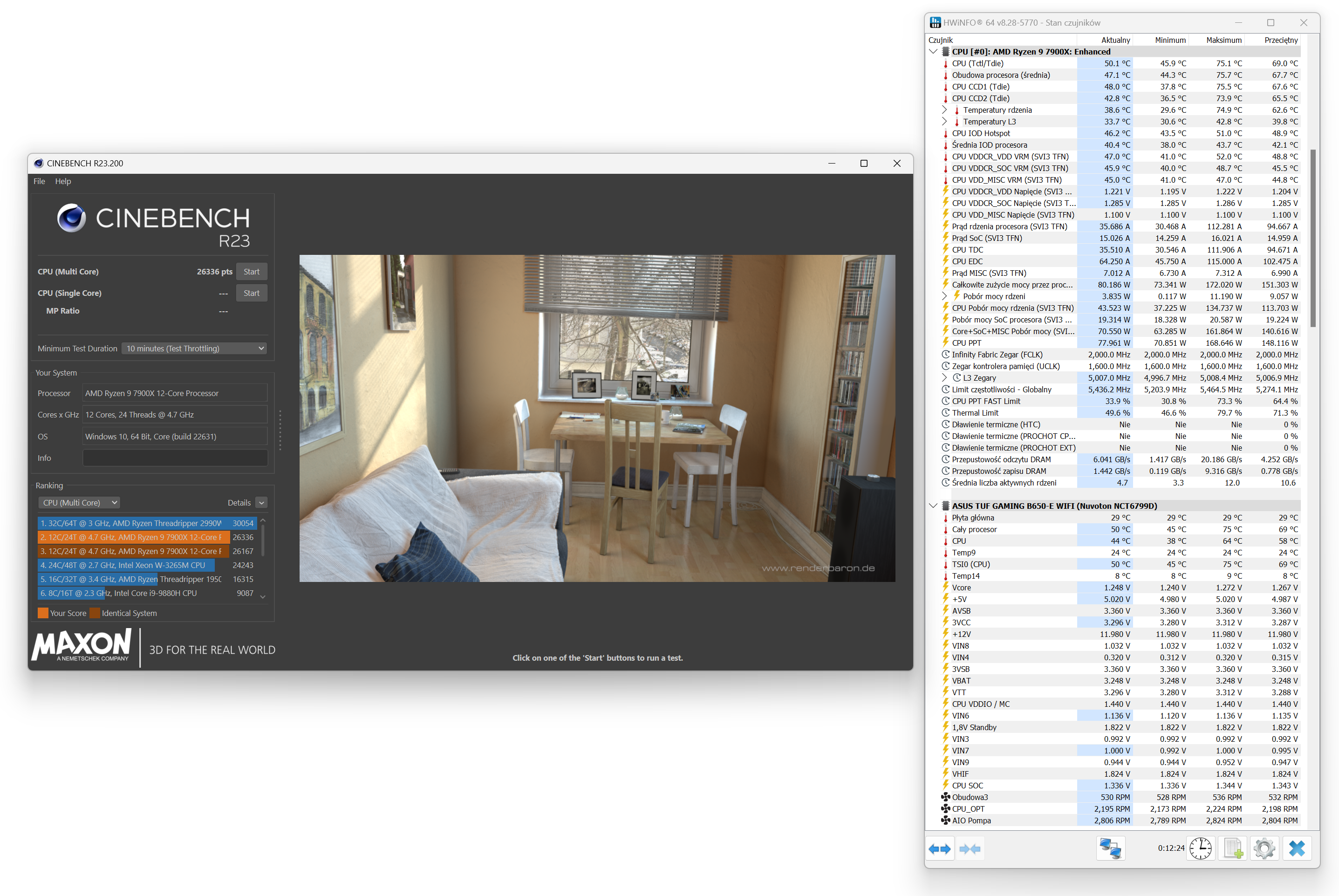

maksymalne obroty pompy (AIO pompa):
wentylatory

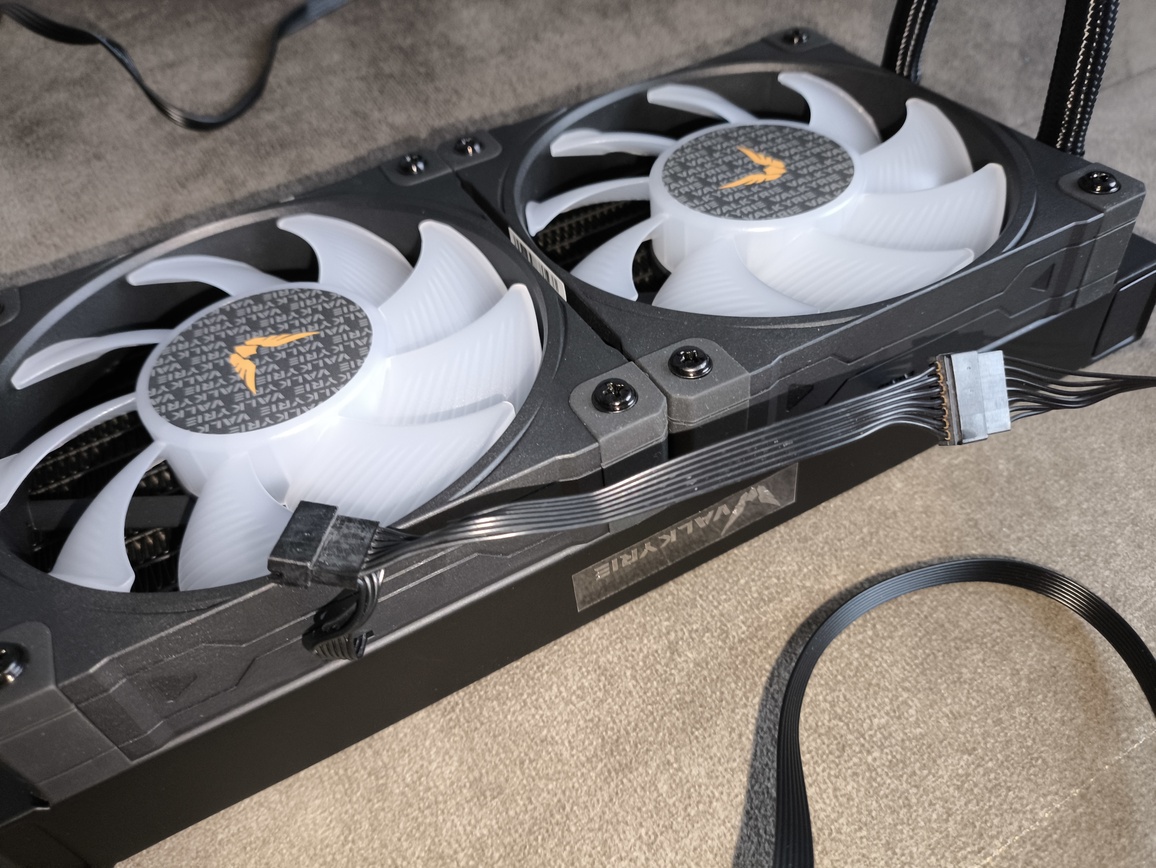

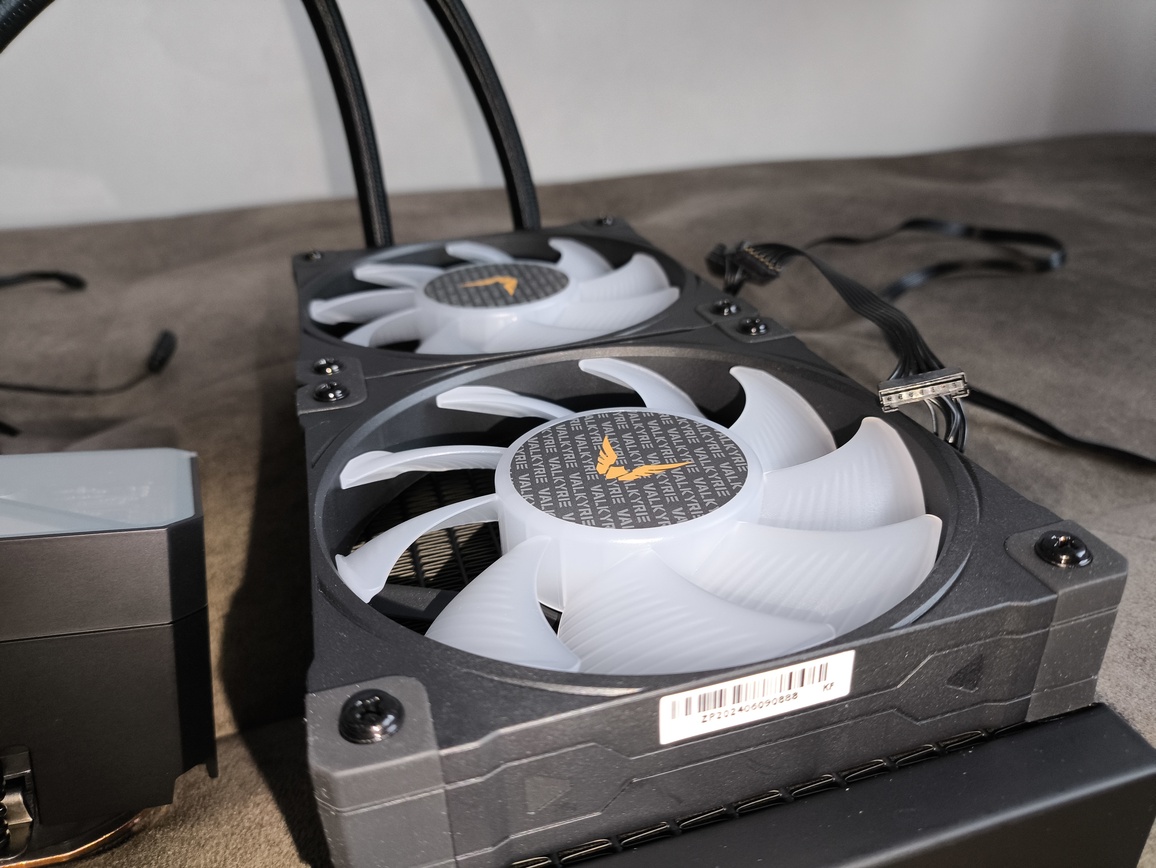

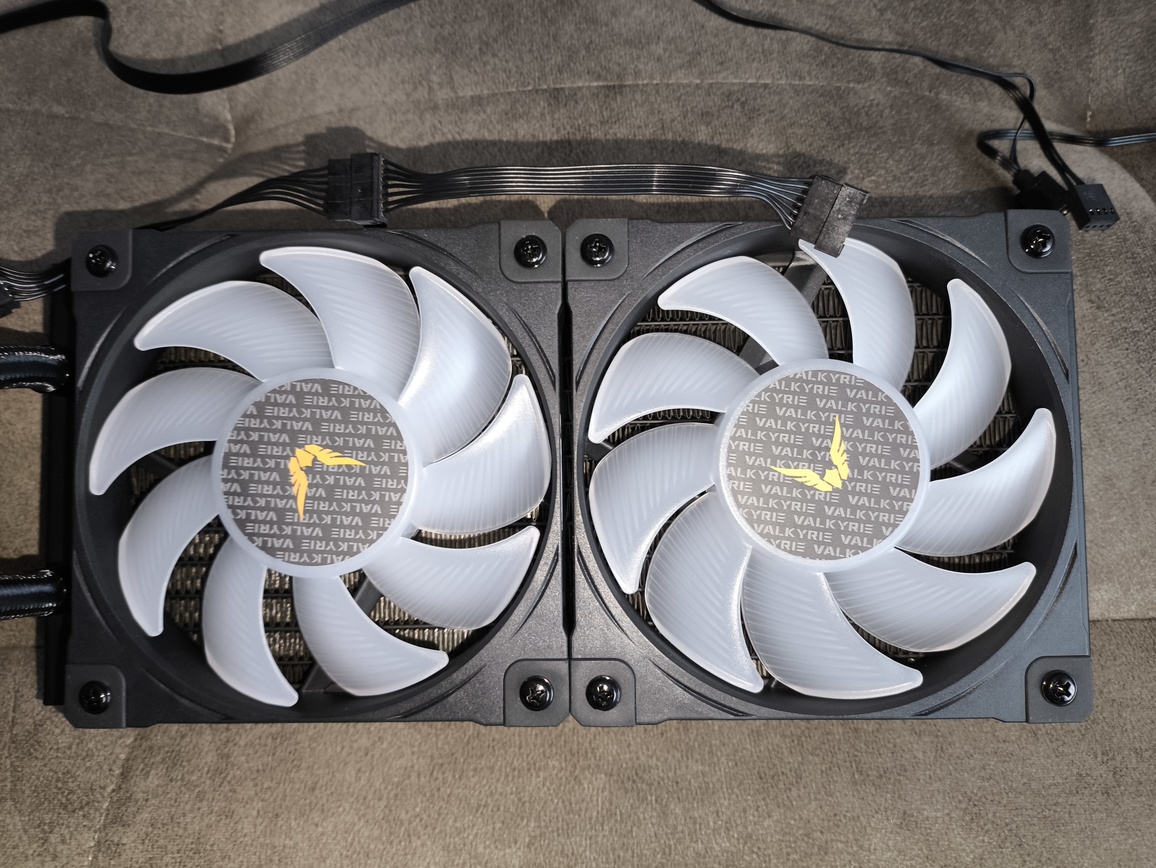

Valkyrie V240 Lite Black ARGB korzysta z dwóch wentylatorów Valkyrie B12, czyli dokładnie tego samego modelu, który producent stosuje w wariancie 360 mm. To jednostki 120 x 120 x 25 mm, oparte na wysokiej jakości łożysku FDB, przystosowane do pracy na chłodnicach AIO dzięki podwyższonemu ciśnieniu statycznemu oraz odpowiedniej charakterystyce łopatek.
Specyfikacja Valkyrie B12:
– Wymiary: 120 x 120 x 25 mm
– Prędkość obrotowa: 800 – 2150 obr./min (±10%)
– Przepływ powietrza: 81,68 CFM
– Ciśnienie statyczne: 4,0 mm H₂O
– Łożysko: FDB
– Poziom hałasu: > 30,5 dB(A)
– Napięcie: 12 V DC

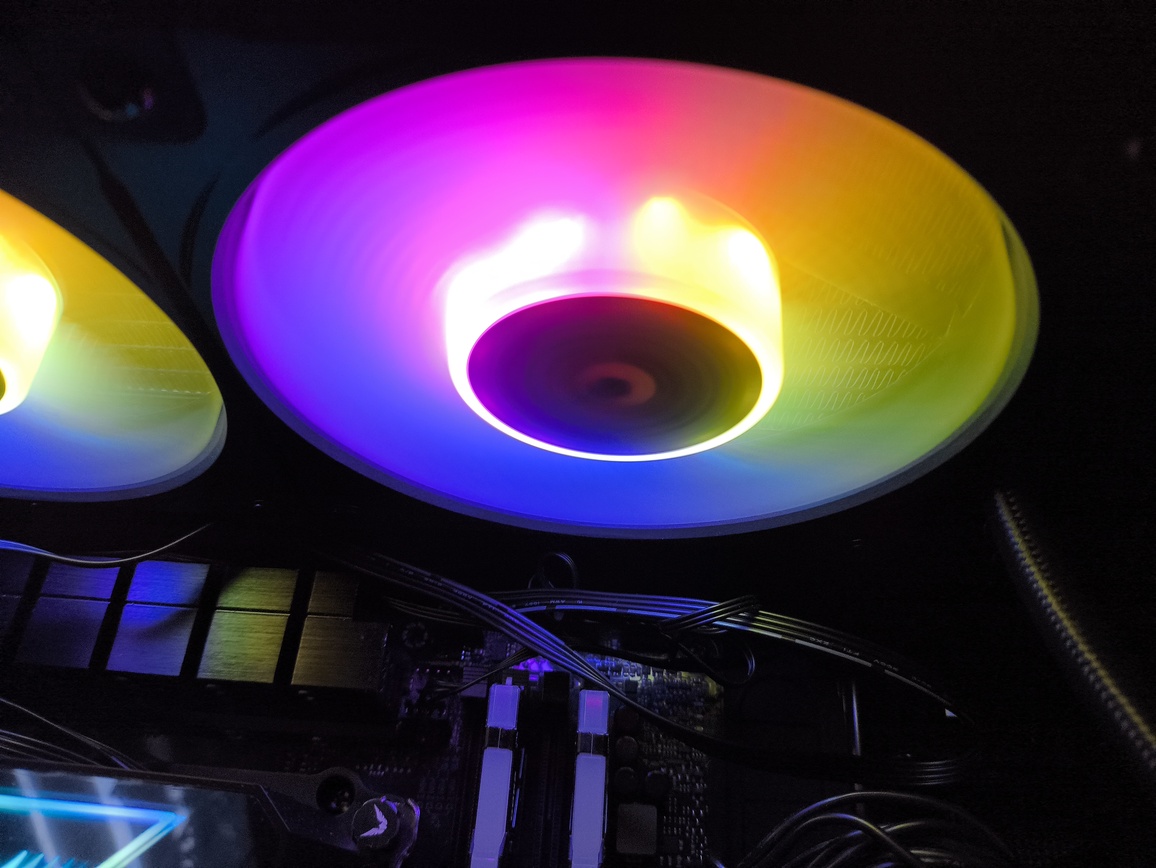

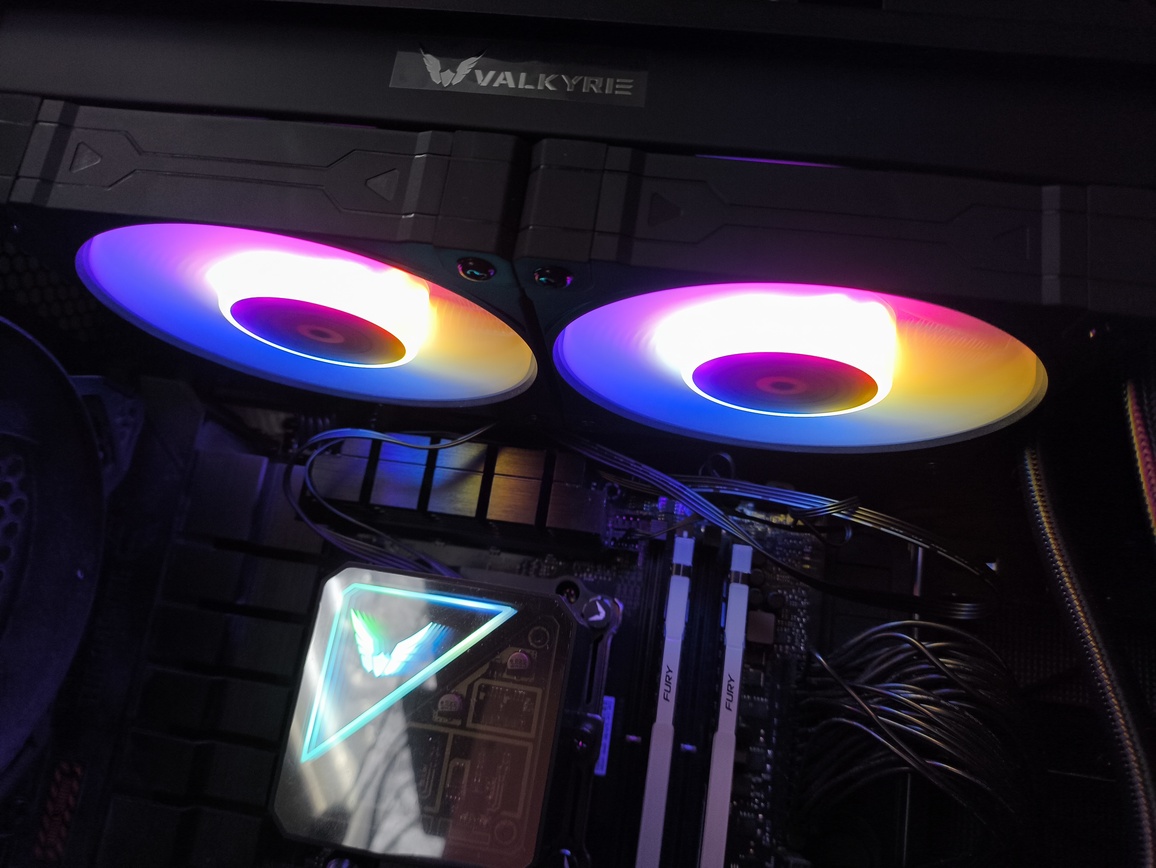

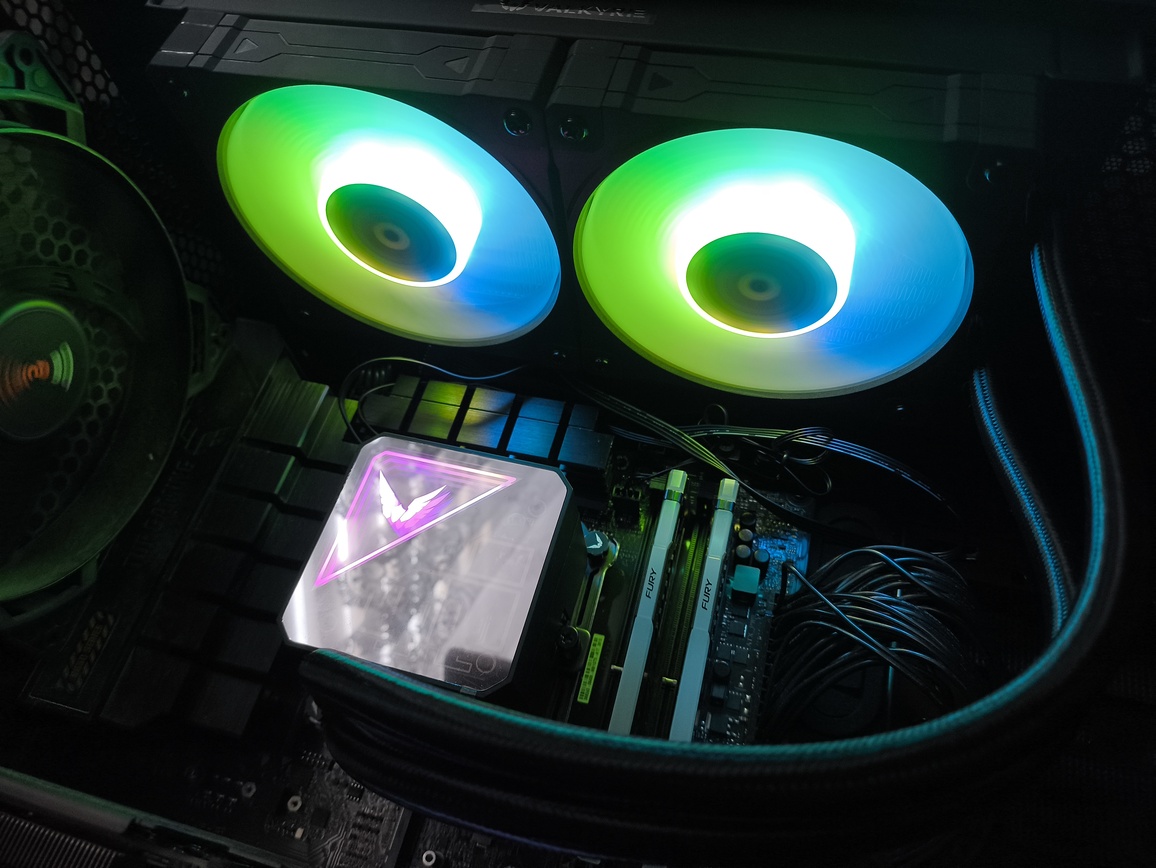

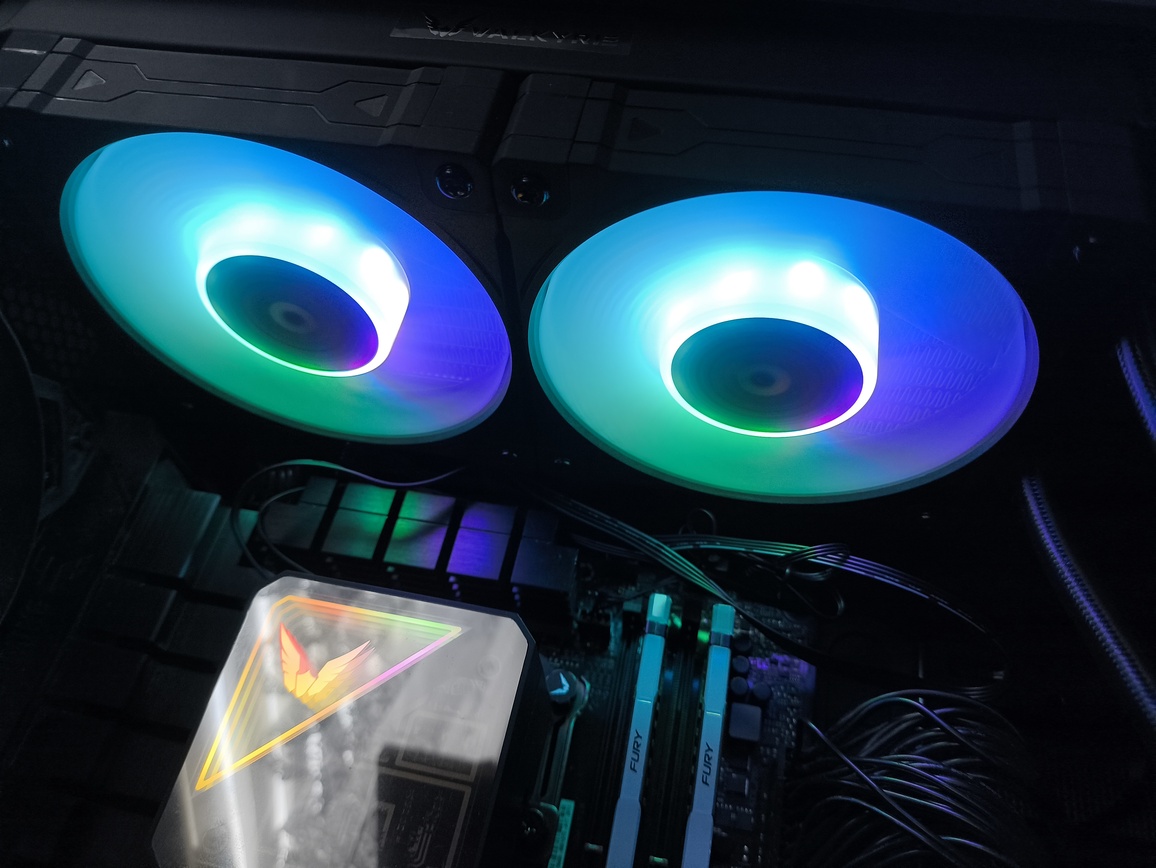

W testowanej wersji Lite Black obydwa wentylatory mają czarne ramki, zaś ich łopatki są półprzezroczyste, co pozwala w pełni wykorzystać efekt ARGB. Model biały otrzymuje odpowiednio białe obudowy. Łopatki mają delikatnie wypukłe prowadnice, które mają poprawiać stabilność przepływu powietrza i redukować zawirowania przy wyższych prędkościach.
Ramki wykonano z tworzyw PBT i PC, a każdą z nich wyposażono w komplet miękkich, antywibracyjnych podkładek na narożnikach. Po przeciwnej stronie znajdują się cztery wąskie ramiona kierujące powietrze, a lekko pochylony profil krawędzi dodatkowo wspiera aerodynamikę podczas pracy na chłodnicy.
Pod względem parametrów technicznych model B12 prezentuje się identycznie jak jednostki stosowane w Dragonfangu 360 – zakres prędkości również obejmuje 800–2150 obr./min, dzięki czemu wentylatory mogą pracować w szerokim spektrum – od cichych, niskich obrotów po tryb pełnej wydajności, gdy procesor generuje duże obciążenie.
Deklarowany przepływ powietrza i statyczne ciśnienie (4 mm H₂O) sugerują, że są to konstrukcje dobrze dostosowane do chłodnic o gęstszych finach, takich jak zastosowana w modelu V240 Lite.

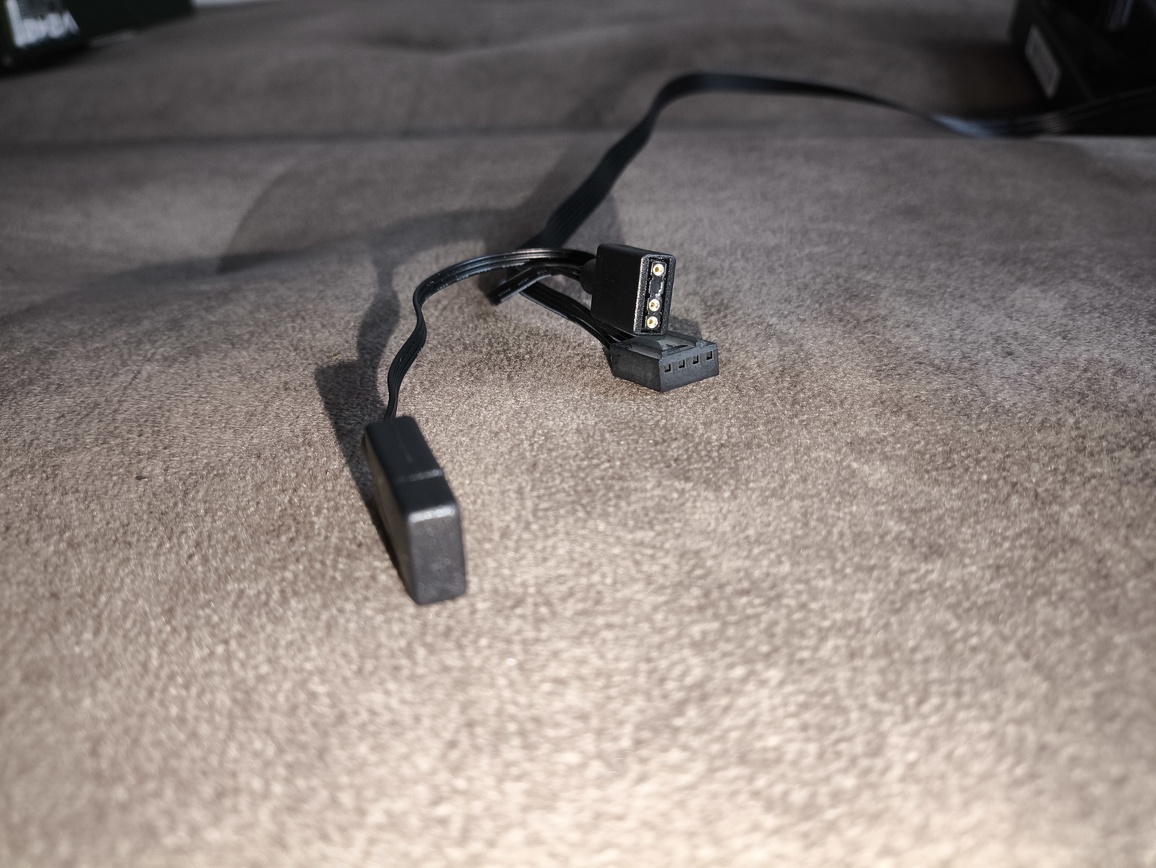

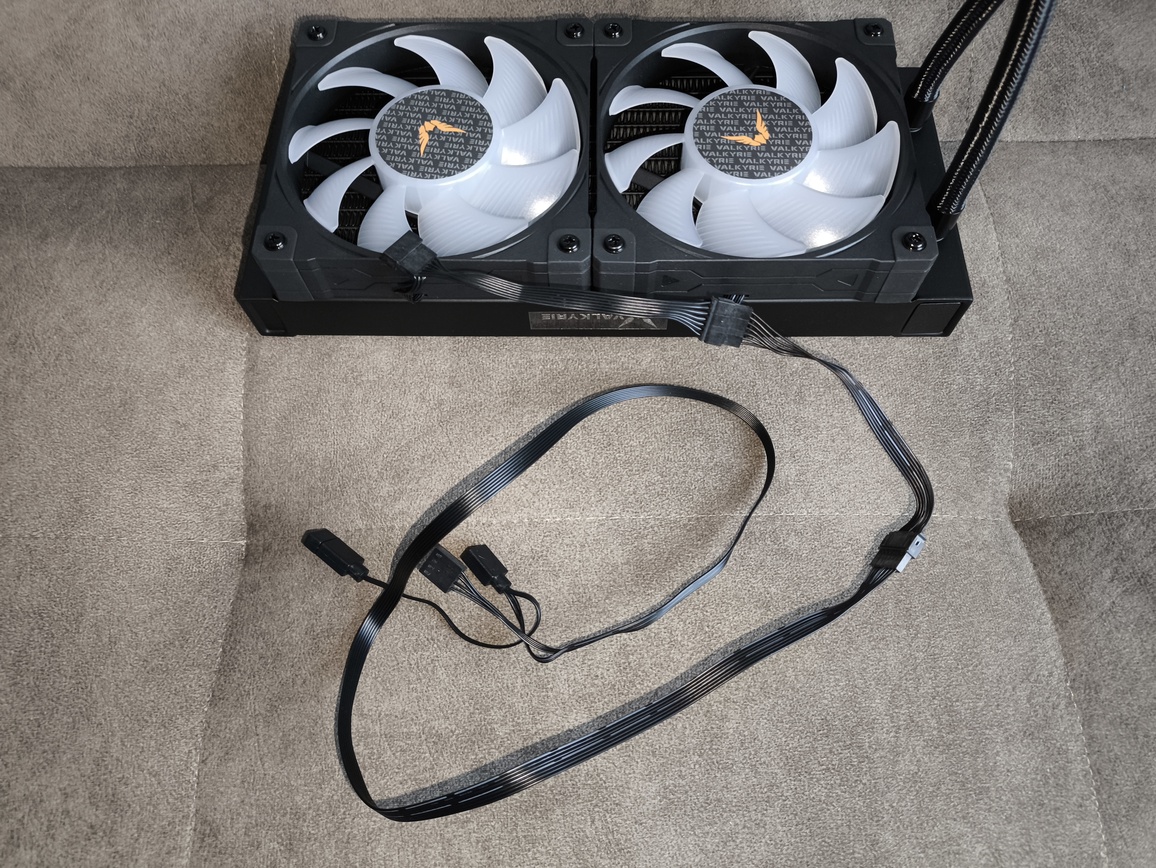

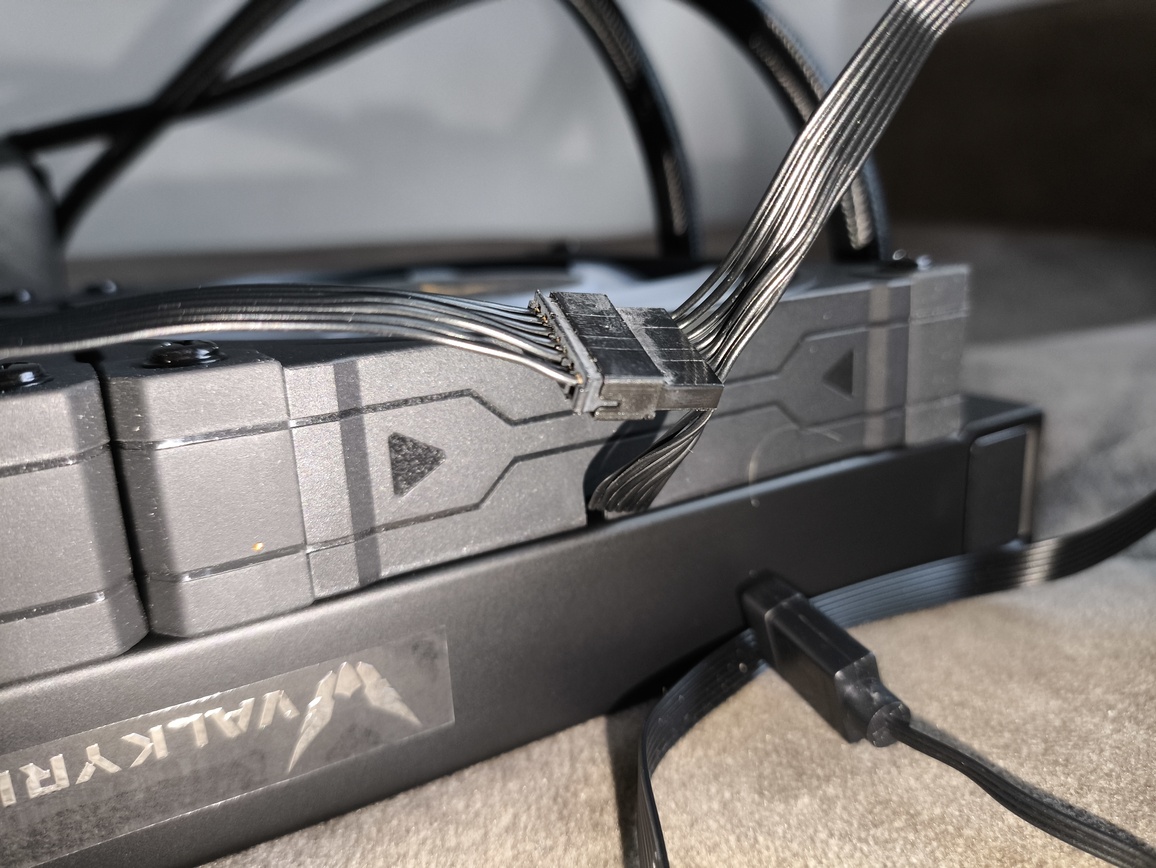

Ze względu na zastosowane przez producenta złącza 7-pin, wentylatory korzystają z autorskiego sposobu komunikacji. W zestawie dodawany jest jednak adapter rozdzielający przewody na standardowe:
– 4-pin PWM dla sterowania obrotami,
– 3-pin 5 V ARGB dla podświetlenia.
Dzięki temu model V240 Lite można bez problemu zintegrować z każdym standardowym systemem sterowania płyt głównych – zarówno w zakresie regulacji prędkości, jak i efektów świetlnych.
