OMÓWIENIE BUDOWY CHŁODZENIA
radiator

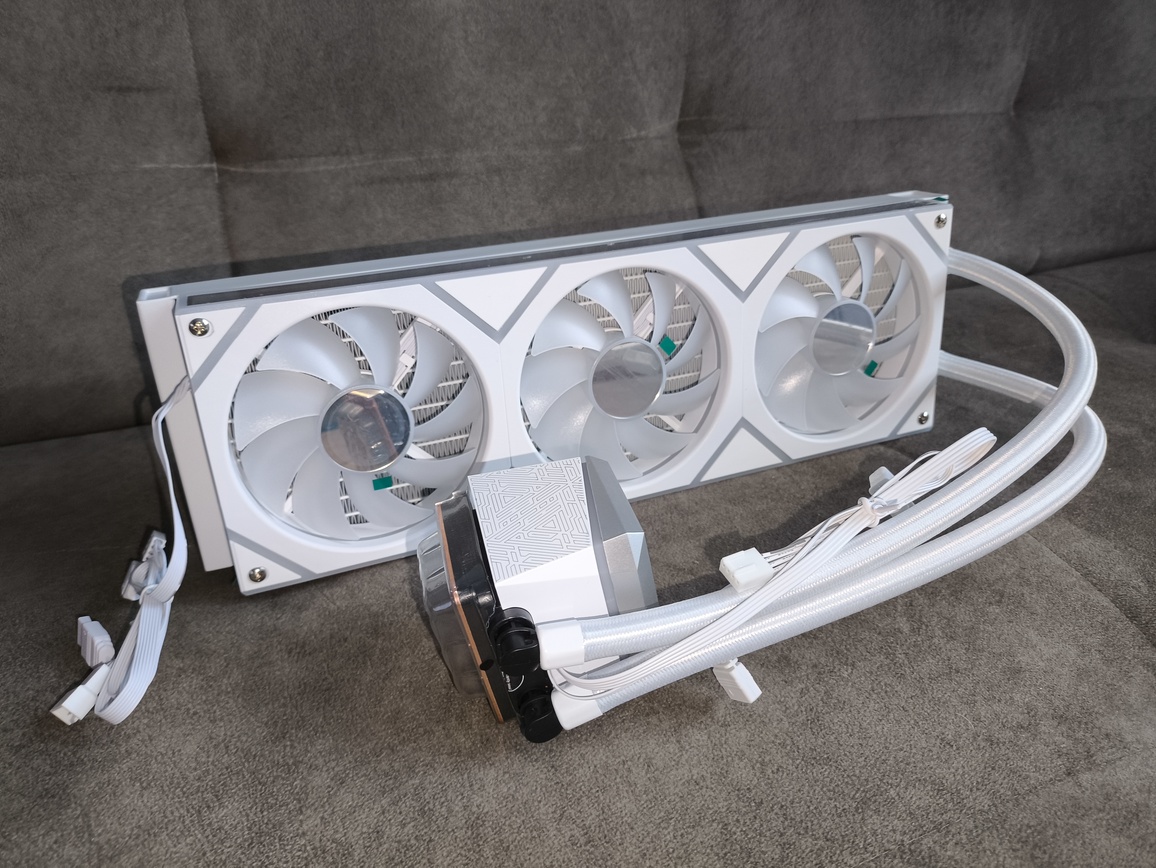

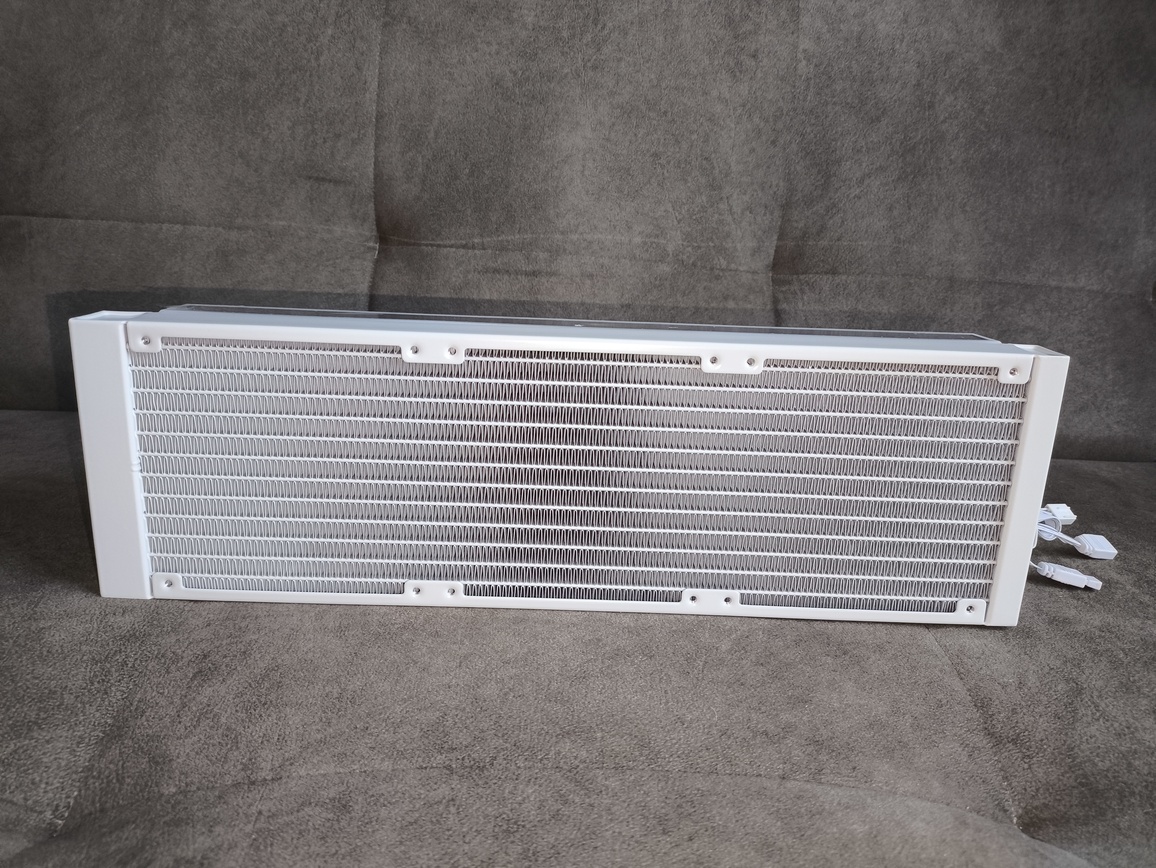

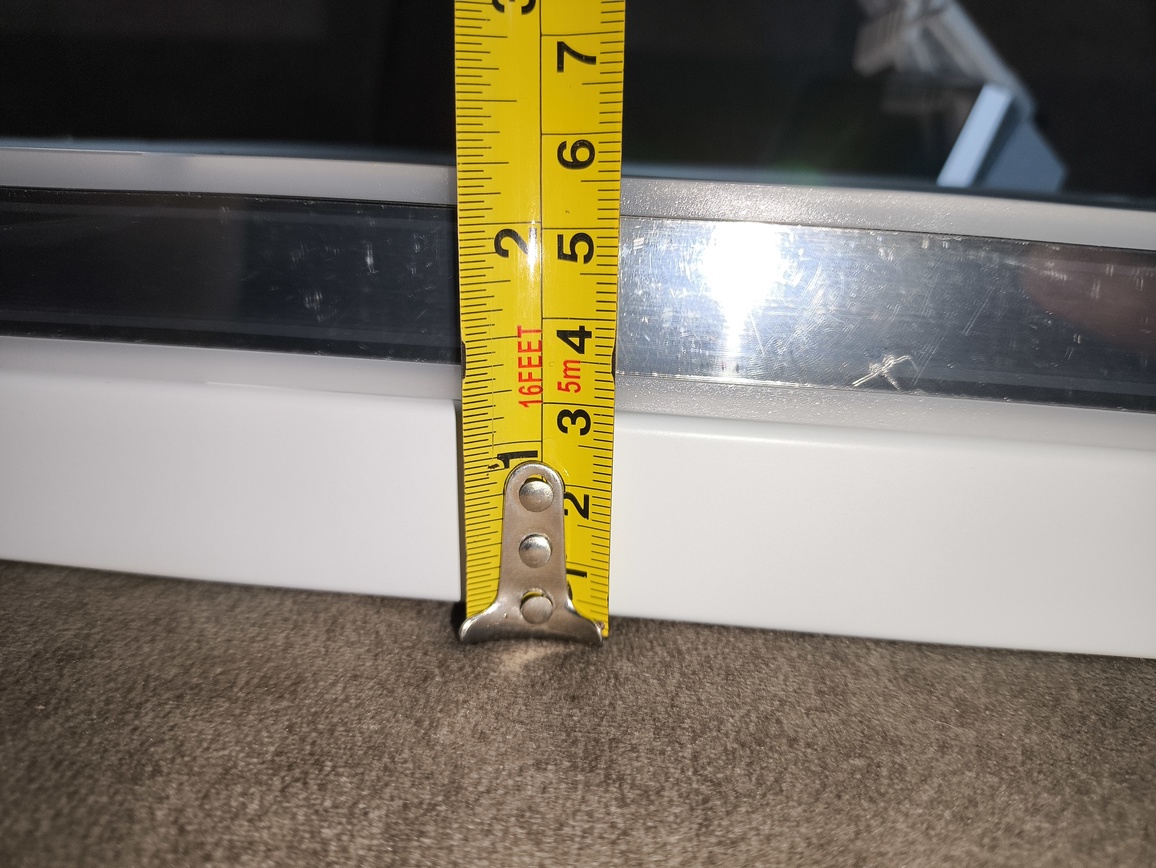

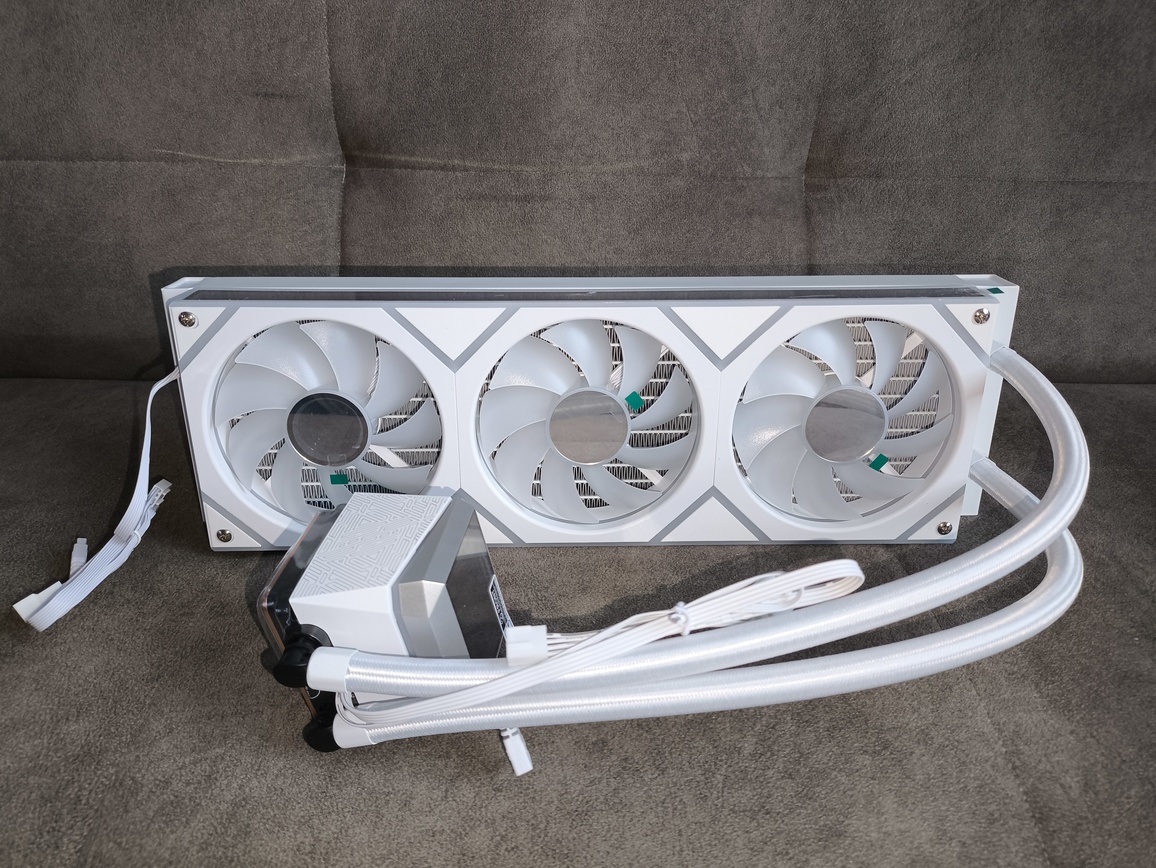

W modelu XPG Levante II 360 White producent zastosował klasyczny, 360-milimetrowy radiator wykonany z aluminium. Jego wymiary wynoszą 396 x 120 x 27 mm, natomiast całkowita grubość zestawu po zamontowaniu wentylatorów zwiększa się do +- 56 mm. Jest to więc konstrukcja mieszcząca się w standardach dla chłodzeń AIO tej klasy, bez nietypowo zwiększonej głębokości, co w praktyce ułatwia kompatybilność z większością obudów obsługujących radiatory 360 mm. Jakość wykonania radiatora należy ocenić pozytywnie – finy są równe, bez widocznych deformacji, a cała konstrukcja sprawia wrażenie solidnej i dobrze spasowanej.

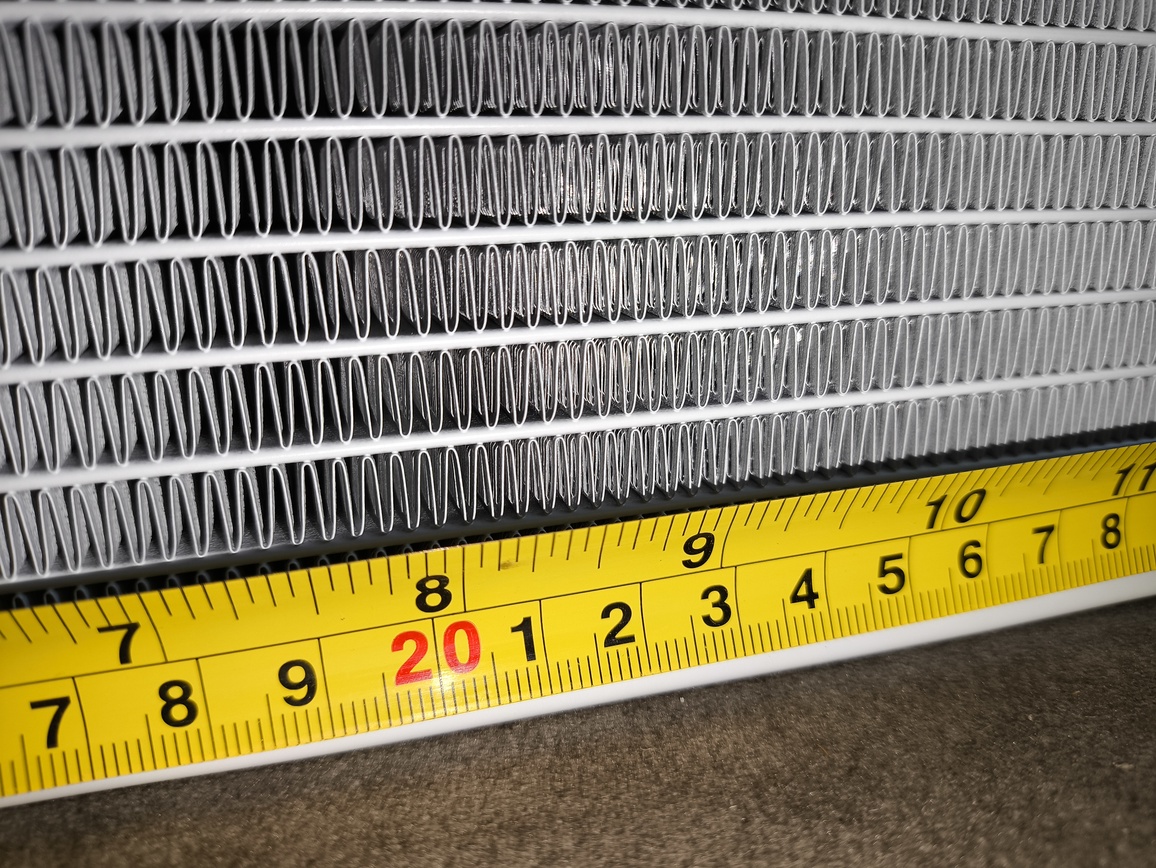

Radiator posiada 12 kanałów przepływu cieczy oraz gęstość ożebrowania na poziomie 20 FPI, co stanowi dość agresywną konfigurację, ukierunkowaną na wydajną współpracę z wentylatorami o wyższym ciśnieniu statycznym. Odstęp pomiędzy otworami montażowymi na przeciwległych końcach ramy wynosi 105 mm, czyli zgodnie ze standardem dla tego formatu.
Ciekawym elementem konstrukcyjnym jest rozwiązanie zespołu wentylatorów. Zamiast trzech oddzielnych jednostek XPG zastosowało jednoczęściowy moduł trzech wentylatorów 120 mm, co konstrukcyjnie przypomina rozwiązania znane m.in. z serii Cooler Master. Taki układ znacząco upraszcza montaż i manipulowanie wentylatorami, szczególnie w ciasnych obudowach, a dodatkowo pozwala na lepsze zarządzanie okablowaniem.
XPG Levante II 360 obsługuje gniazda Intel LGA 1851, LGA 1700, LGA 1200 oraz LGA 115X, a po stronie AMD zapewnia kompatybilność z AM5 i AM4.

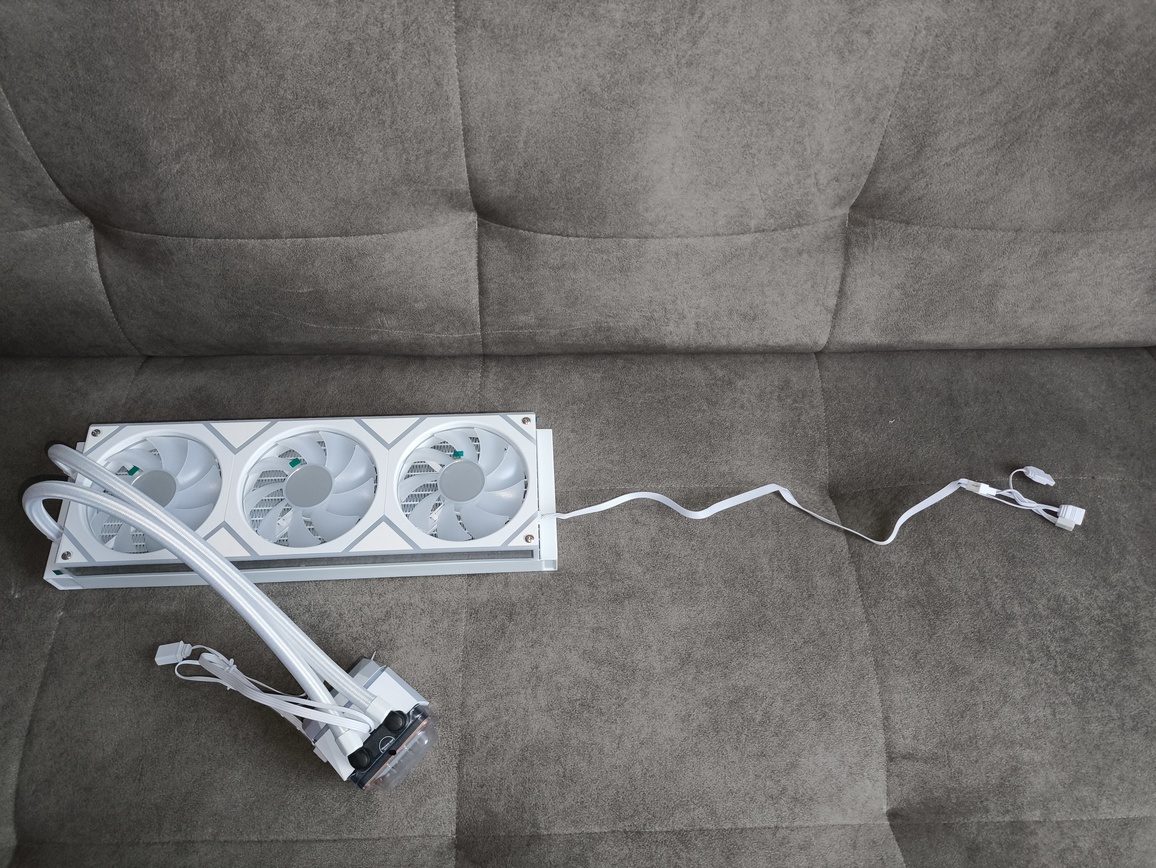

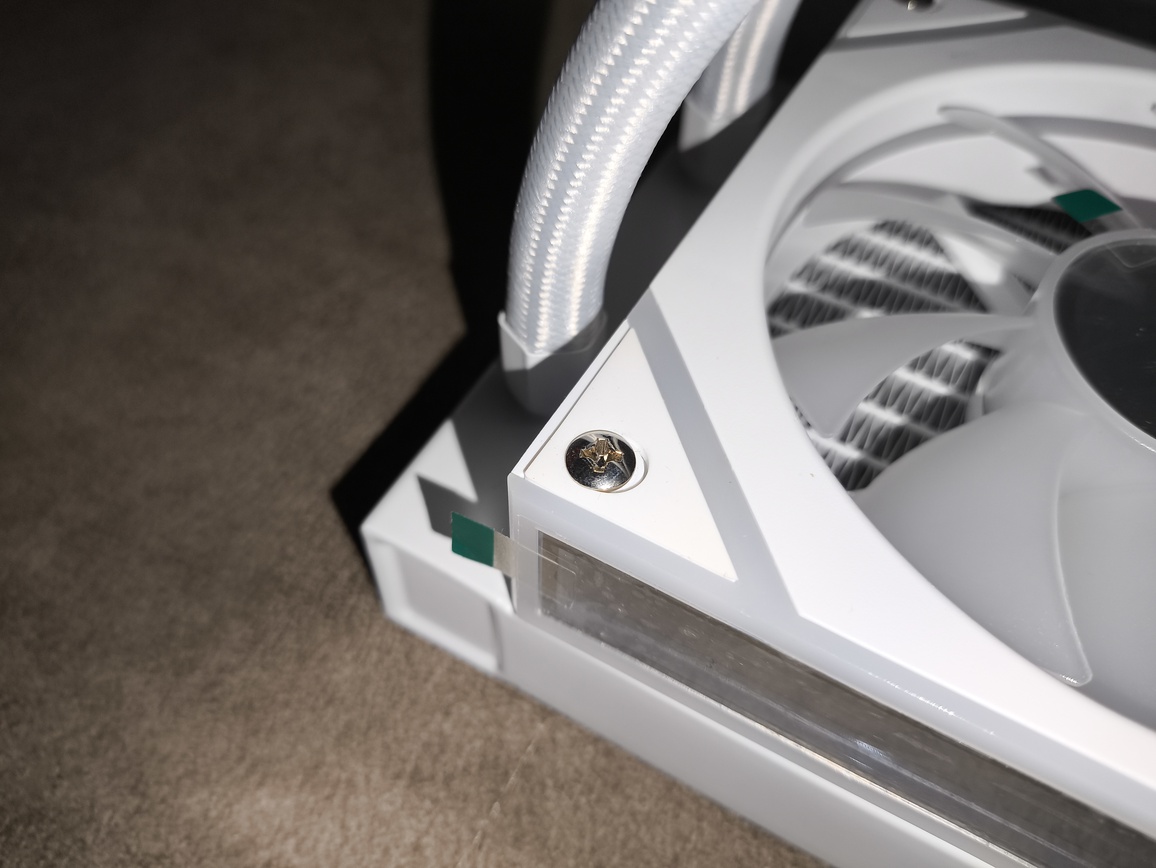

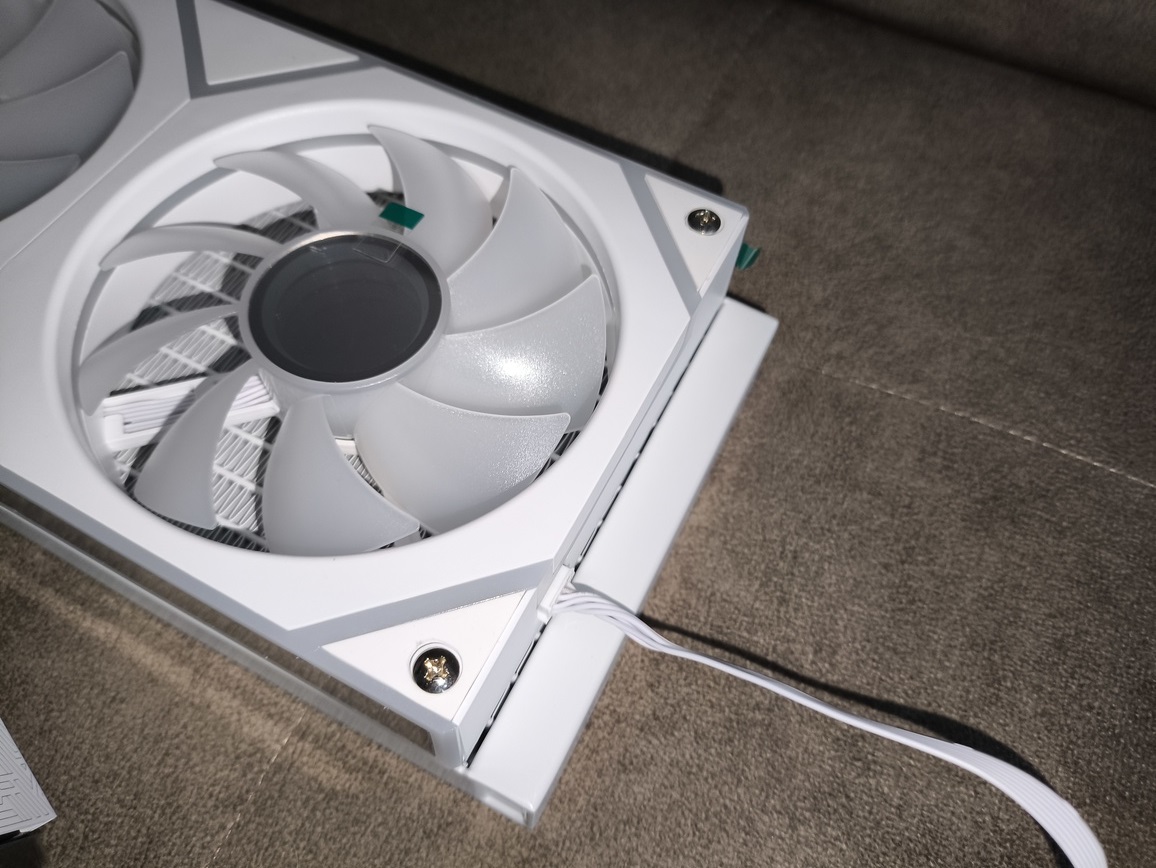

Moduł wentylatorów mocowany jest do radiatora przy pomocy czterech śrub krzyżakowych, a całość po złożeniu osiąga wspomniane wcześniej wymiary 396 x 120 x 56 mm. Zastosowanie jednego zespołu wentylatorów pozwoliło także na ograniczenie liczby przewodów – całość korzysta z pojedynczego kabla wyjściowego, który z jednej strony zakończony jest złączem proprietarnym, a z drugiej standardowymi wtykami 4-pin PWM oraz 3-pin ARGB. Rozwiązanie to znacząco redukuje bałagan kablowy i ułatwia estetyczny montaż zestawu.

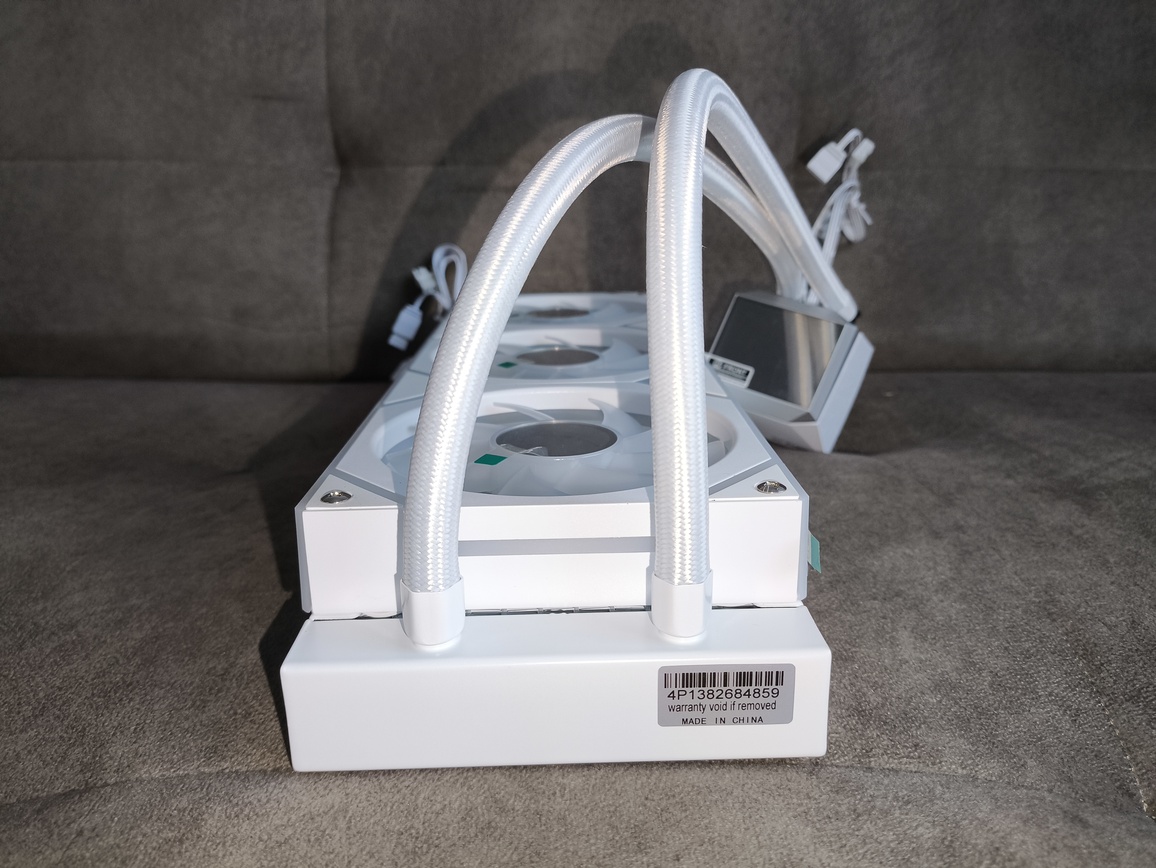

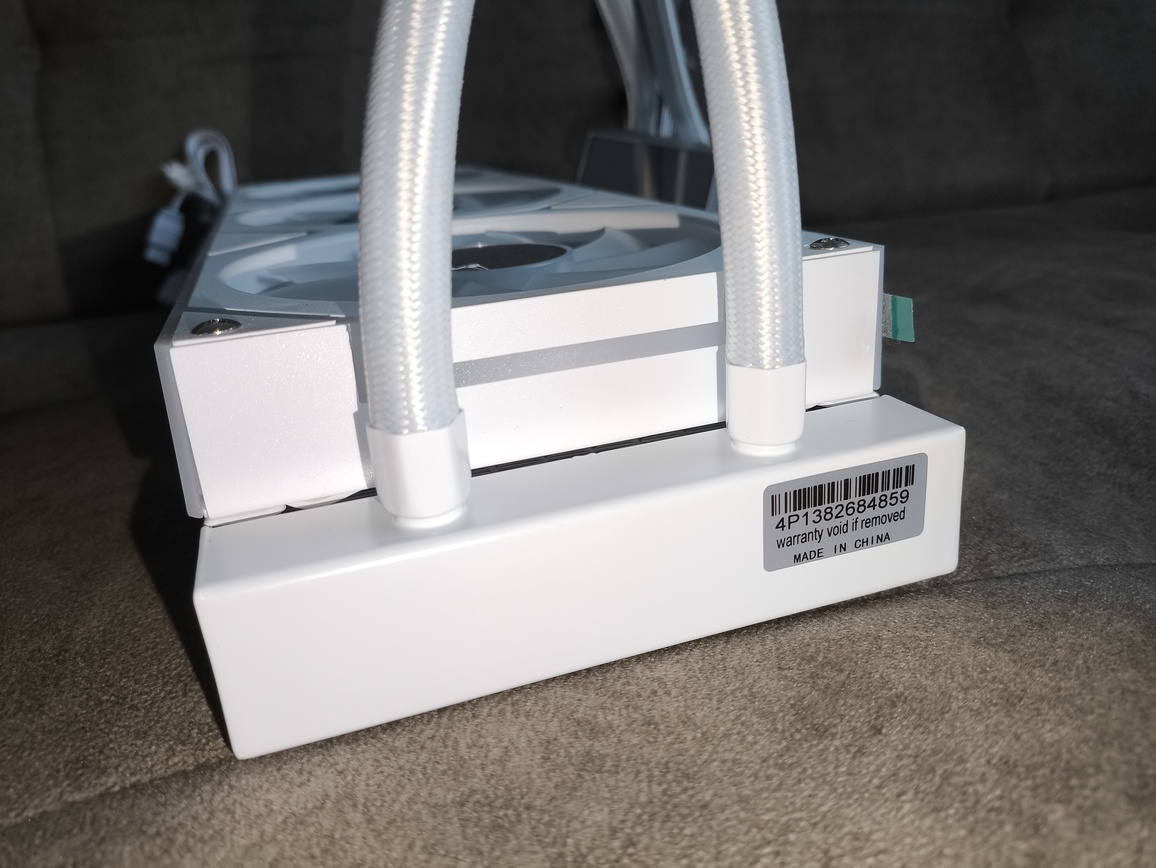

Przyłącza węży nie są umieszczone centralnie na końcu radiatora – pomiędzy nimi występuje wyraźny odstęp. Nie wpływa to negatywnie na funkcjonalność i należy to traktować wyłącznie jako element projektu konstrukcyjnego. Same połączenia zostały estetycznie zamaskowane białymi obejmami, a na radiatorze umieszczono naklejkę z numerem seryjnym produktu. Warto zaznaczyć, że jej usunięcie skutkuje utratą gwarancji.

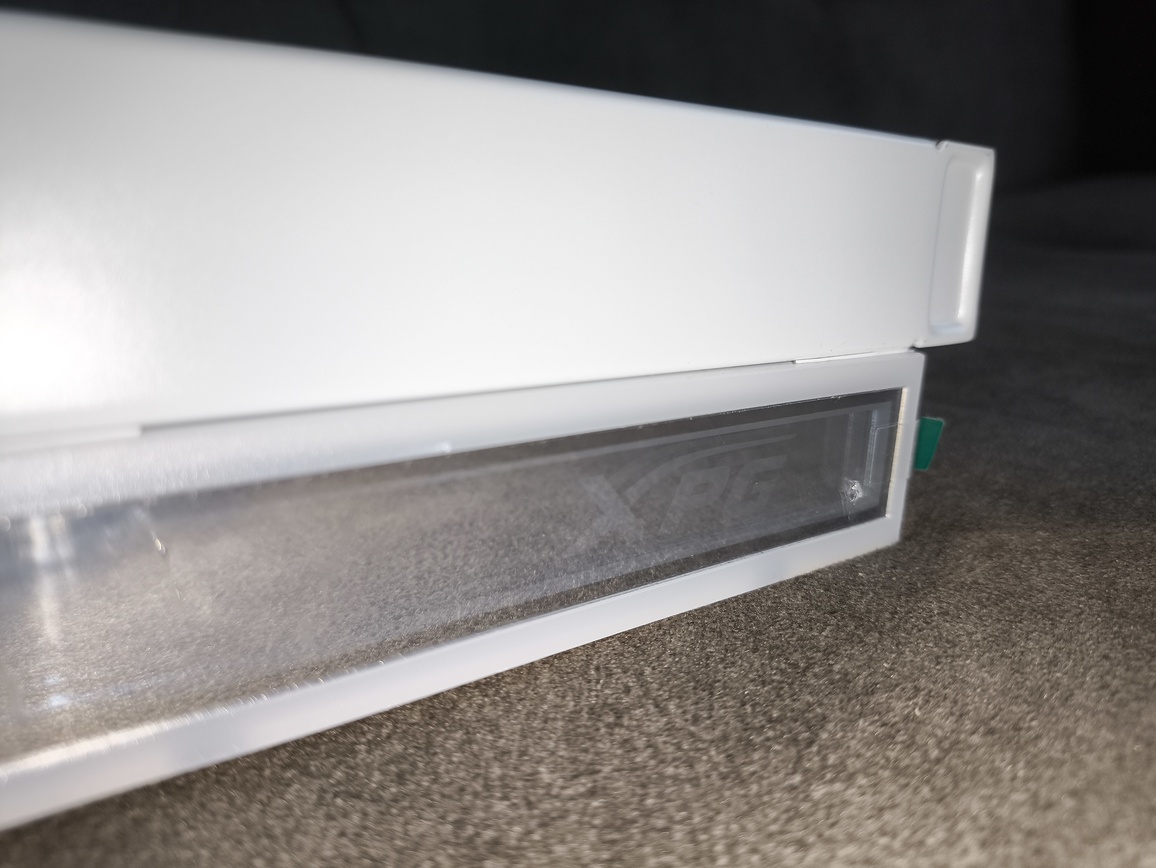

Boczne ramki radiatora są pozbawione jakiegokolwiek brandingu. Warto natomiast zwrócić uwagę, że jeden z bloków końcowych radiatora jest wyraźnie cieńszy od drugiego. Pod względem wizualnym główną rolę estetyczną przejmuje jednak panel z efektem infinity mirror (z lekko widocznym logiem XPG), znajdujący się na boku zespołu wentylatorów, który stanowi jeden z najbardziej charakterystycznych elementów wizualnych całego zestawu.

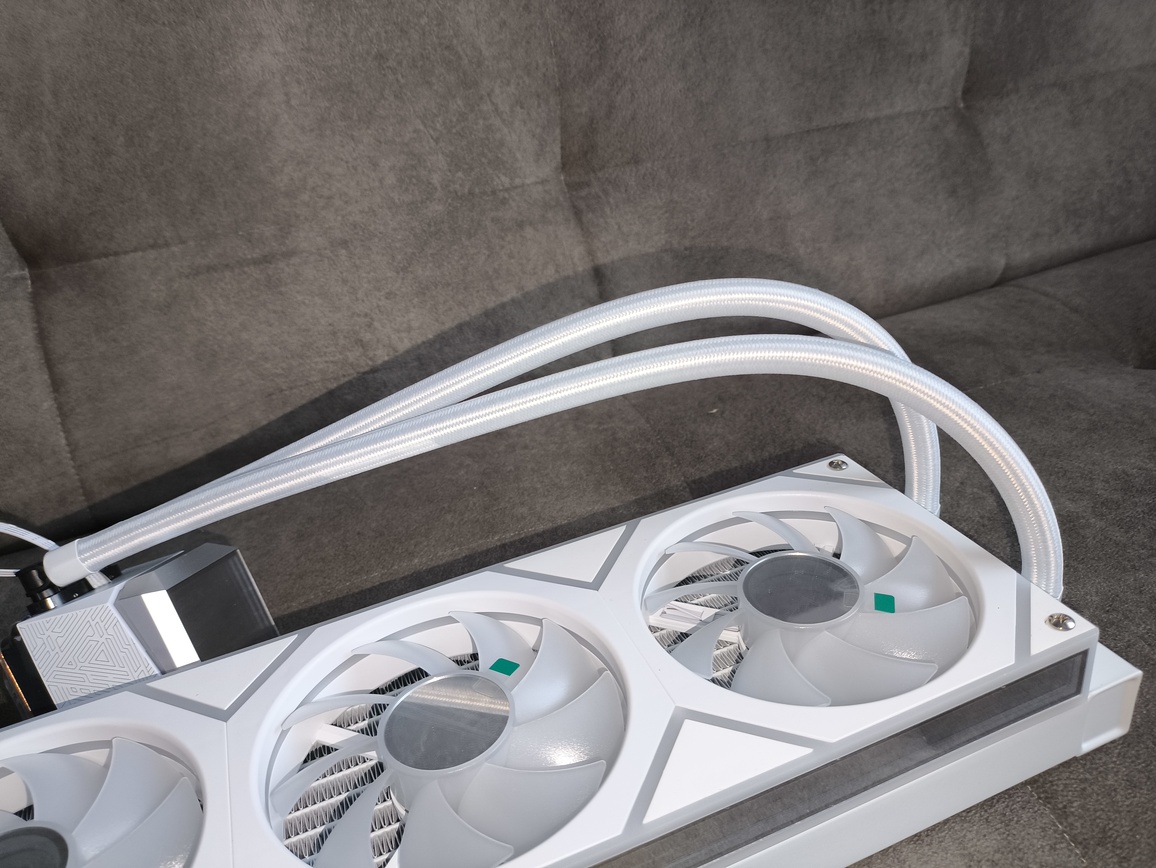

XPG zastosowało tutaj gumowe przewody w białym oplocie nylonowym, które dobrze komponują się z kolorystyką wersji White. Węże mają długość 400 mm i oferują umiarkowaną elastyczność, wystarczającą jednak do komfortowego prowadzenia ich w typowych obudowach Middle Tower.
pompka

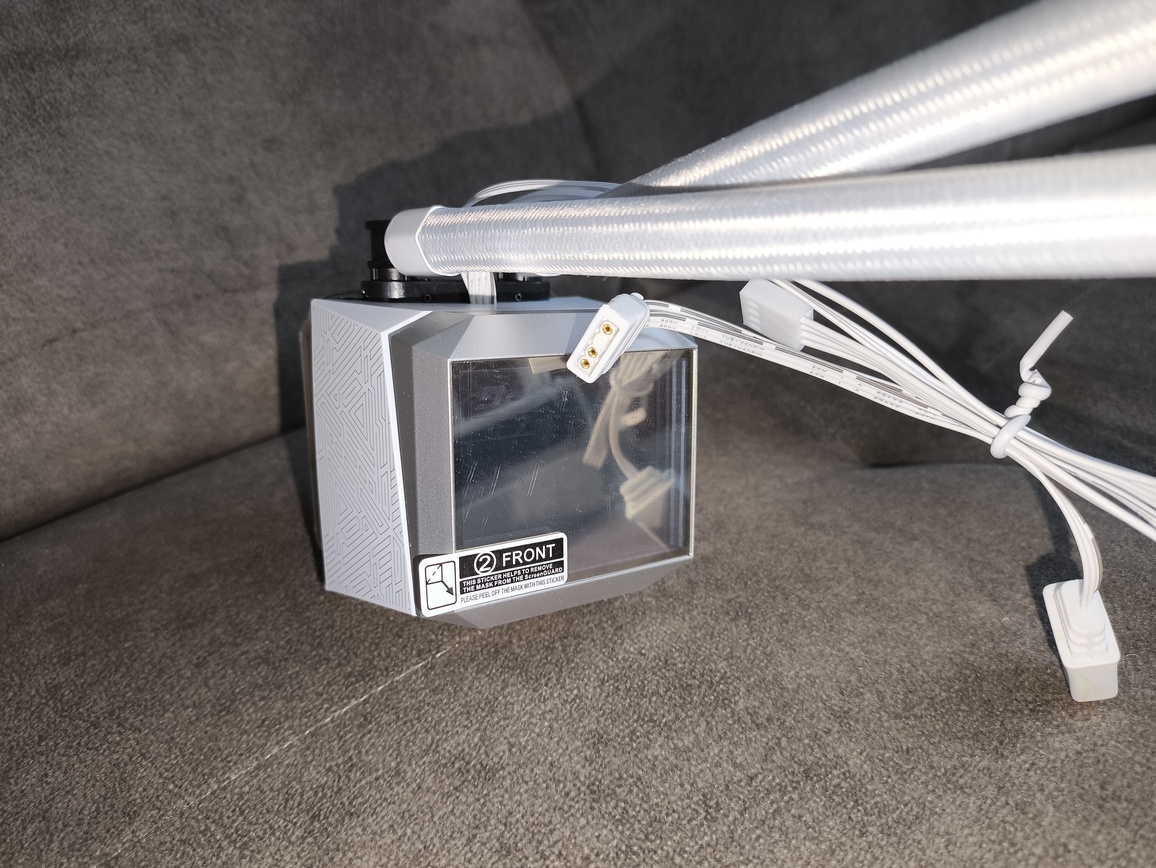

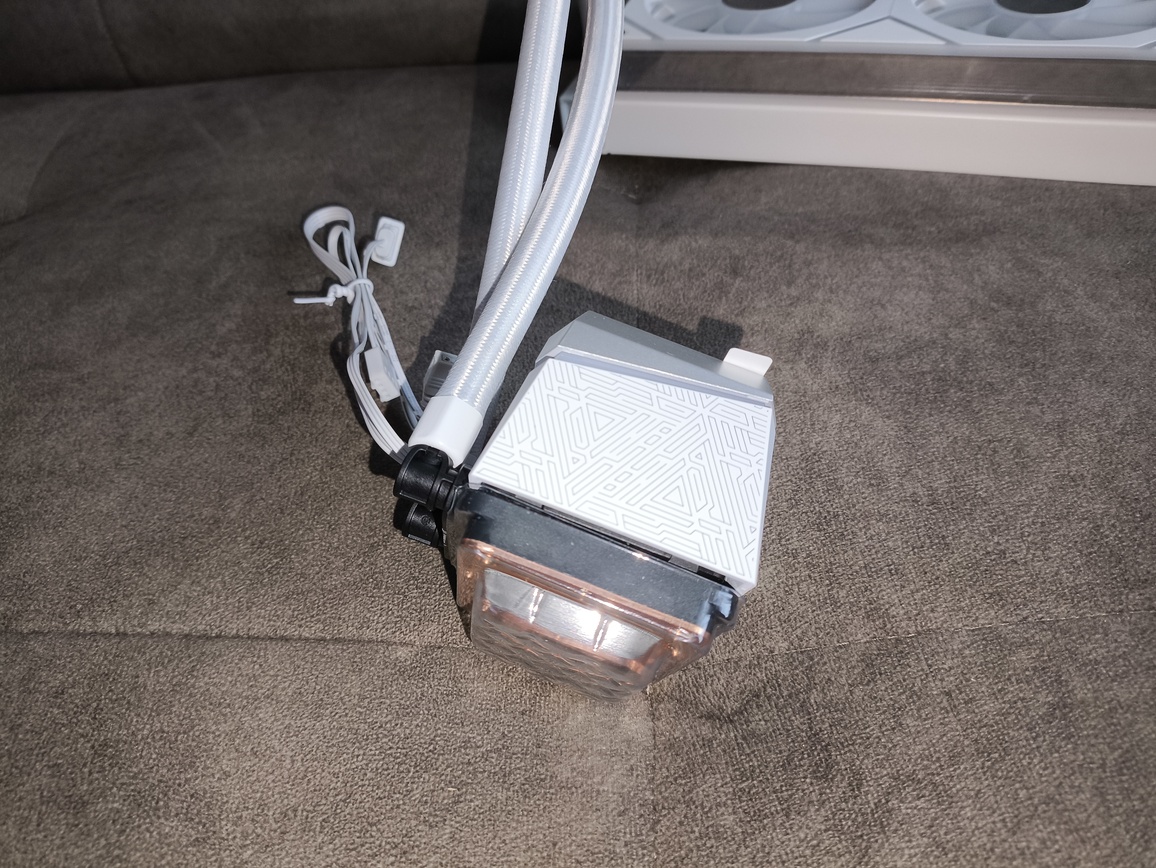

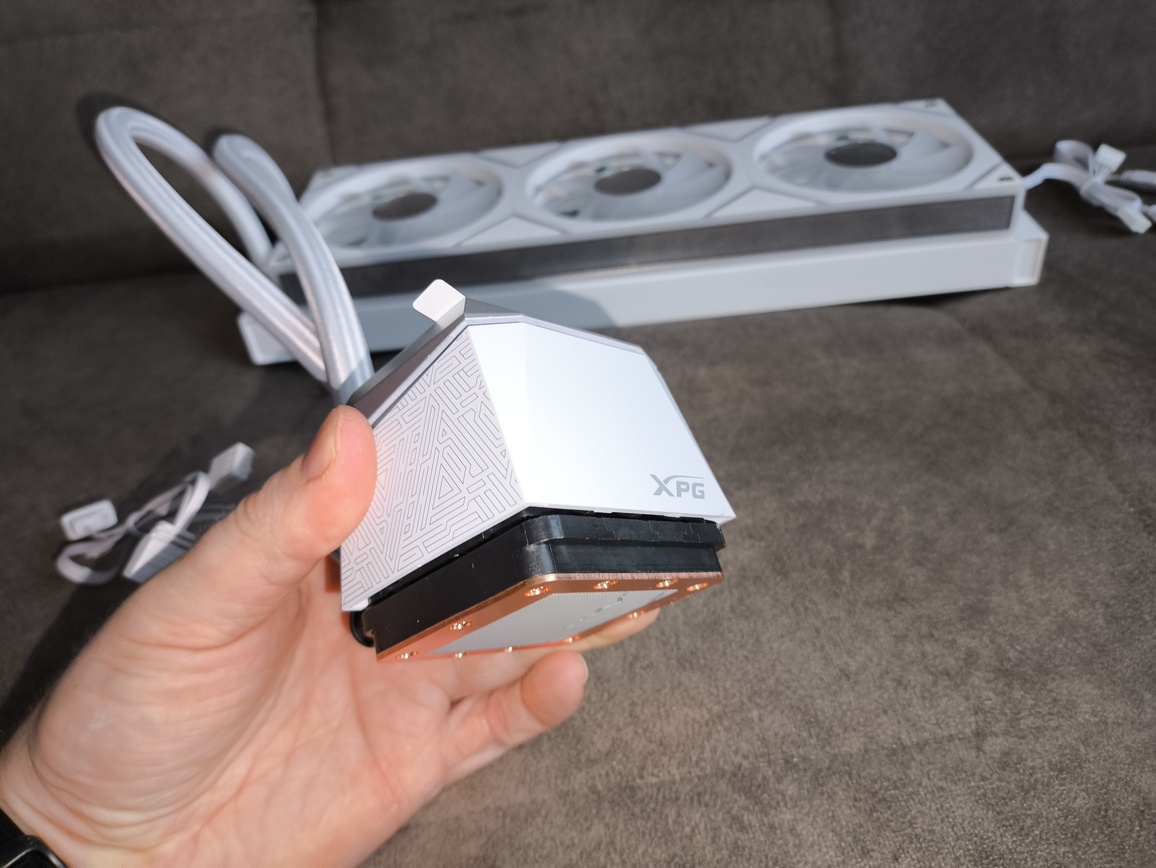

Blok wodny zastosowany w chłodzeniu XPG Levante II 360 White prezentuje się efektownie pod względem wizualnym, choć sam korpus pompy wykonany został z tworzywa sztucznego, co w bezpośrednim kontakcie daje raczej przeciętne wrażenie jakościowe. Wymiary głowicy pompy wynoszą 67 x 62,5 x 50,2 mm, dzięki czemu całość pozostaje względnie kompaktowa i w większości przypadków nie powinna powodować problemów z kompatybilnością nawet w bardziej zagęszczonych konfiguracjach.

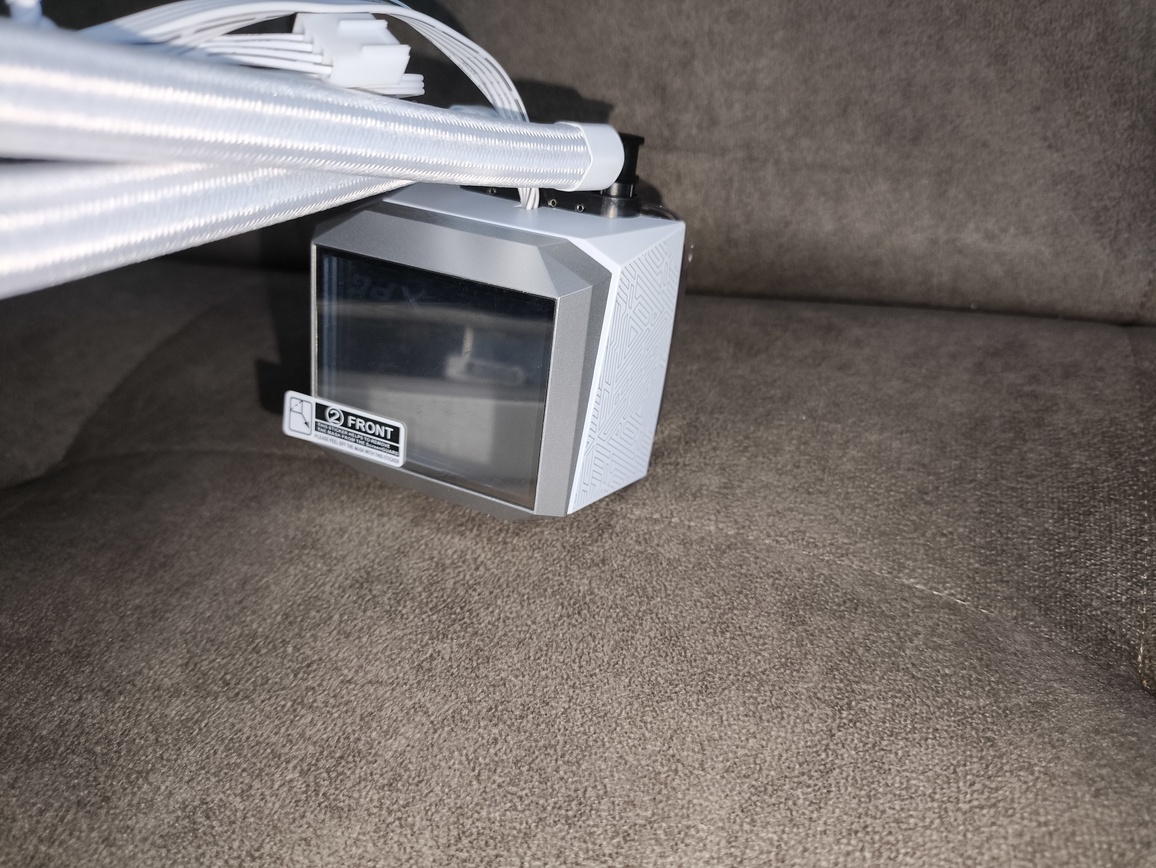

Jedna z bocznych powierzchni obudowy została wykończona subtelną, teksturowaną fakturą, która dobrze komponuje się z biało-szarą kolorystyką całego zestawu. Na froncie umieszczono logo XPG, natomiast górna część bloku została wyposażona w panel typu infinity mirror, zintegrowany z podświetlanym brandingiem producenta.
Całość uzupełniają ostro zarysowane, kanciaste krawędzie, a także boczne podświetlenie A-RGB, które podnosi walory estetyczne zestawu po uruchomieniu. Pod względem wizualnym XPG wyraźnie położyło duży nacisk na wygląd głowicy pompy i trzeba przyznać, że efekt końcowy prezentuje się bardzo atrakcyjnie.
Dolna część bloku posiada charakterystyczne wyfrezowanie na trzech krawędziach, w które wsuwany jest dedykowany uchwyt montażowy. Rozwiązanie to upraszcza proces instalacji i zapewnia stabilne osadzenie bloku na procesorze.

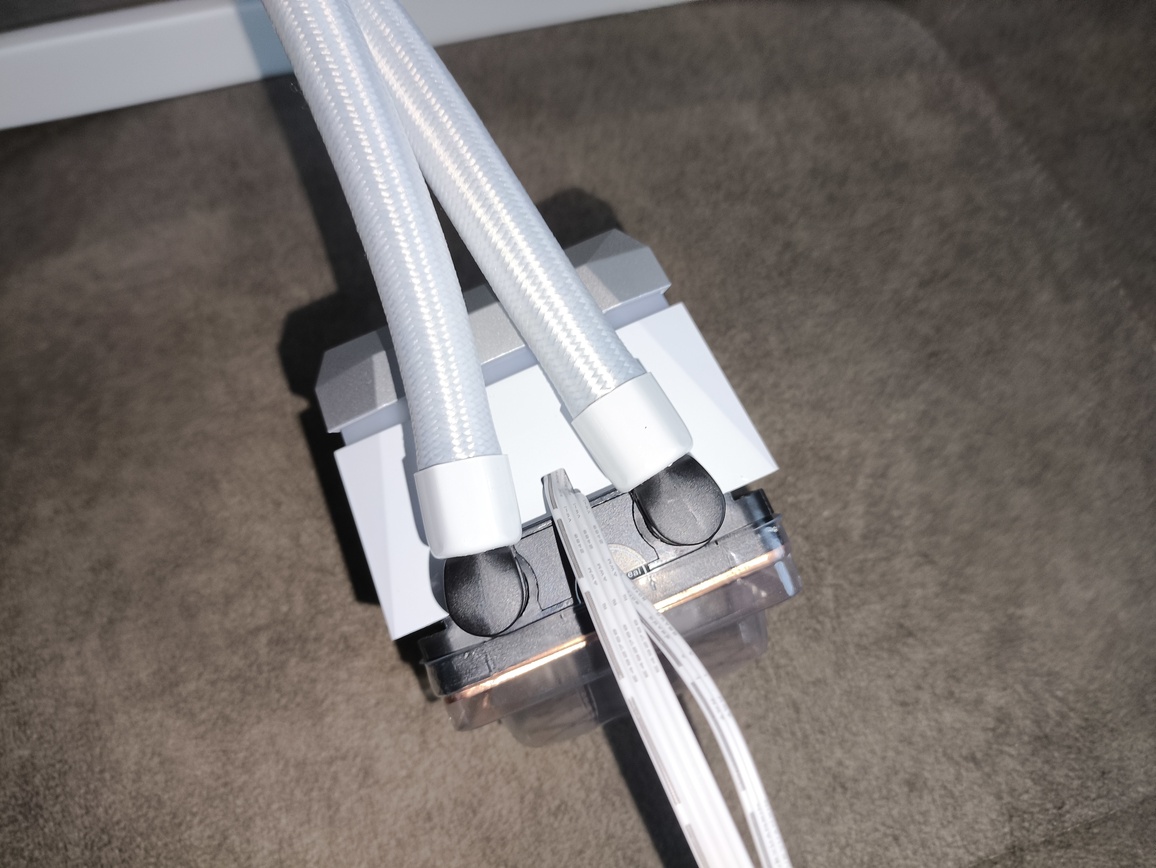

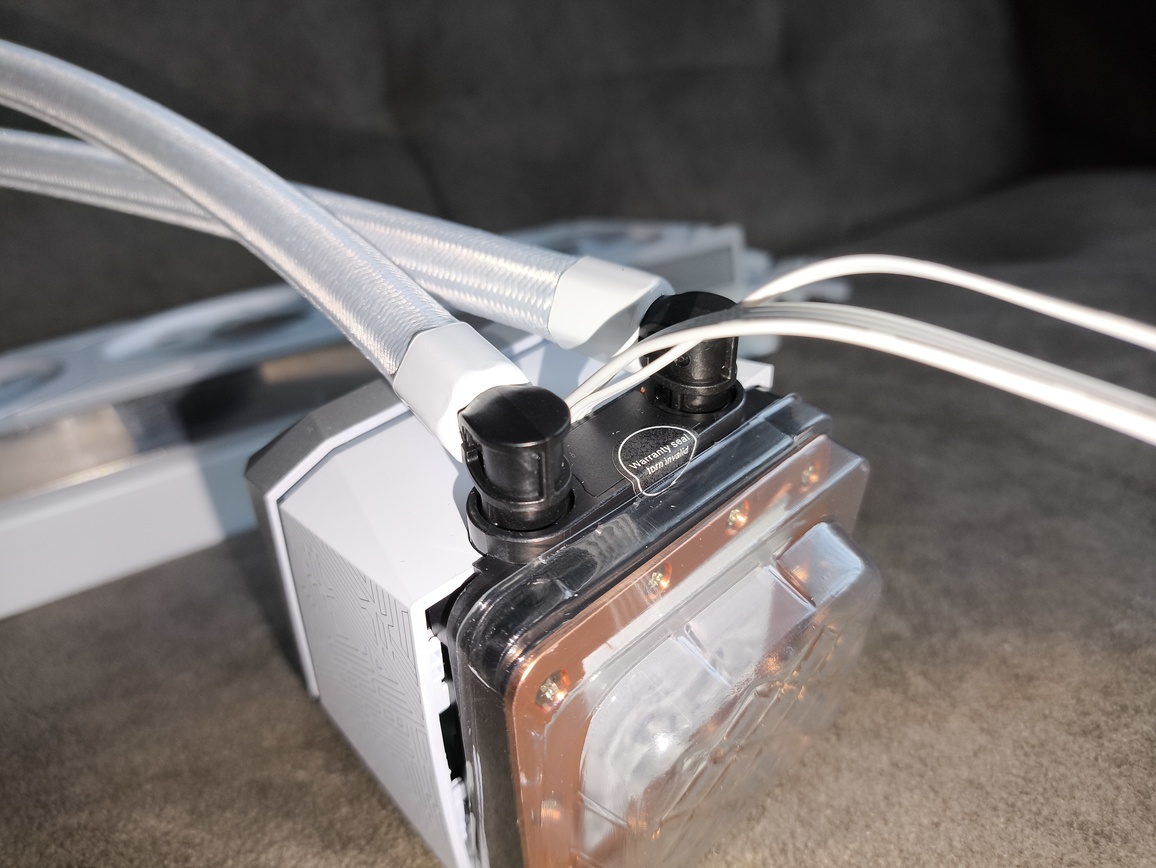

Z tyłu obudowy znajdują się kolanka 90°, do których przymocowane są przewody cieczy. Takie rozwiązanie zapewnia pewien zakres swobody w prowadzeniu węży i ułatwia ich dopasowanie do układu wnętrza obudowy. Z głowicy wyprowadzono dwa płaskie przewody – jeden odpowiada za zasilanie i regulację pracy pompy, drugi za obsługę podświetlenia. W dolnej części bloku umieszczono również naklejkę gwarancyjną, której zerwanie skutkuje utratą gwarancji.
Pompa w modelu Levante II 360 jest regulowana sygnałem PWM, co należy uznać za bardzo dobre i pożądane rozwiązanie, pozwalające na dynamiczne dostosowanie jej pracy do aktualnych warunków. Oświetlenie realizowane jest za pomocą standardowego złącza 5 V, 3-pin A-RGB, kompatybilnego z większością płyt głównych dostępnych na rynku.

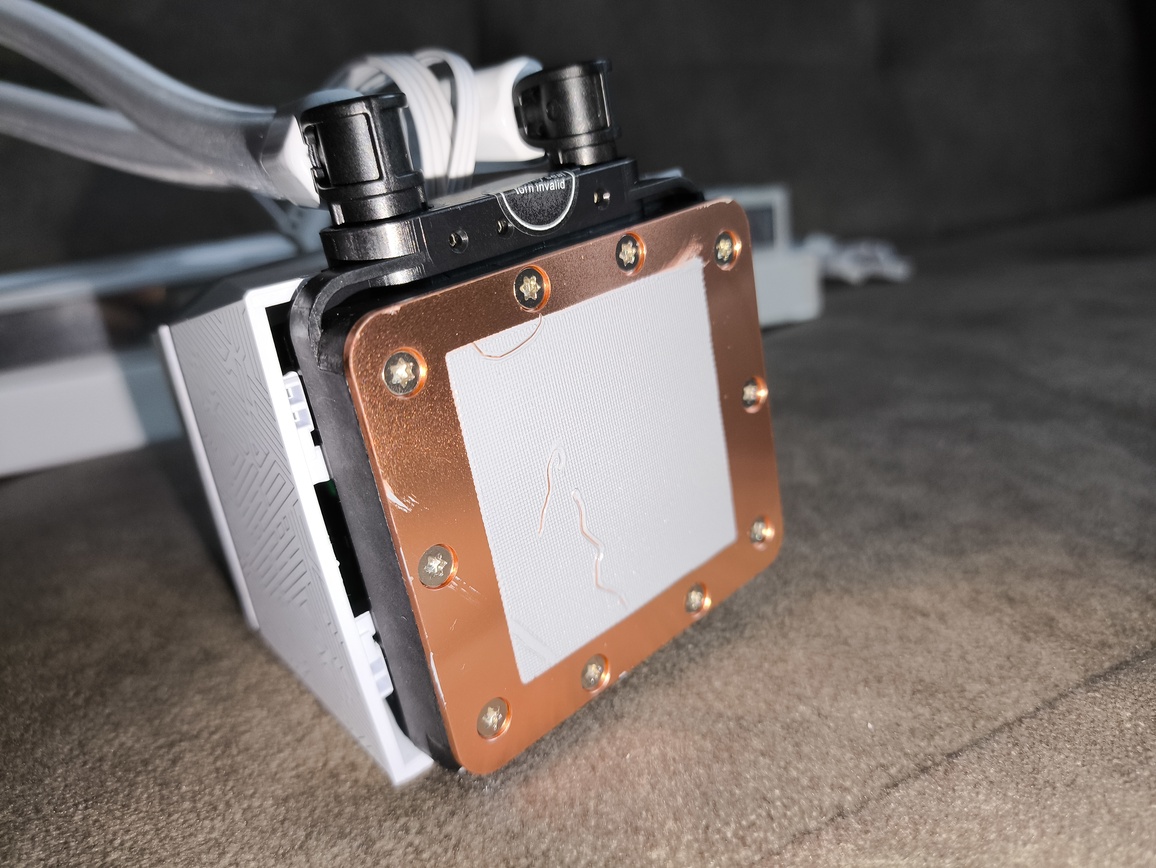

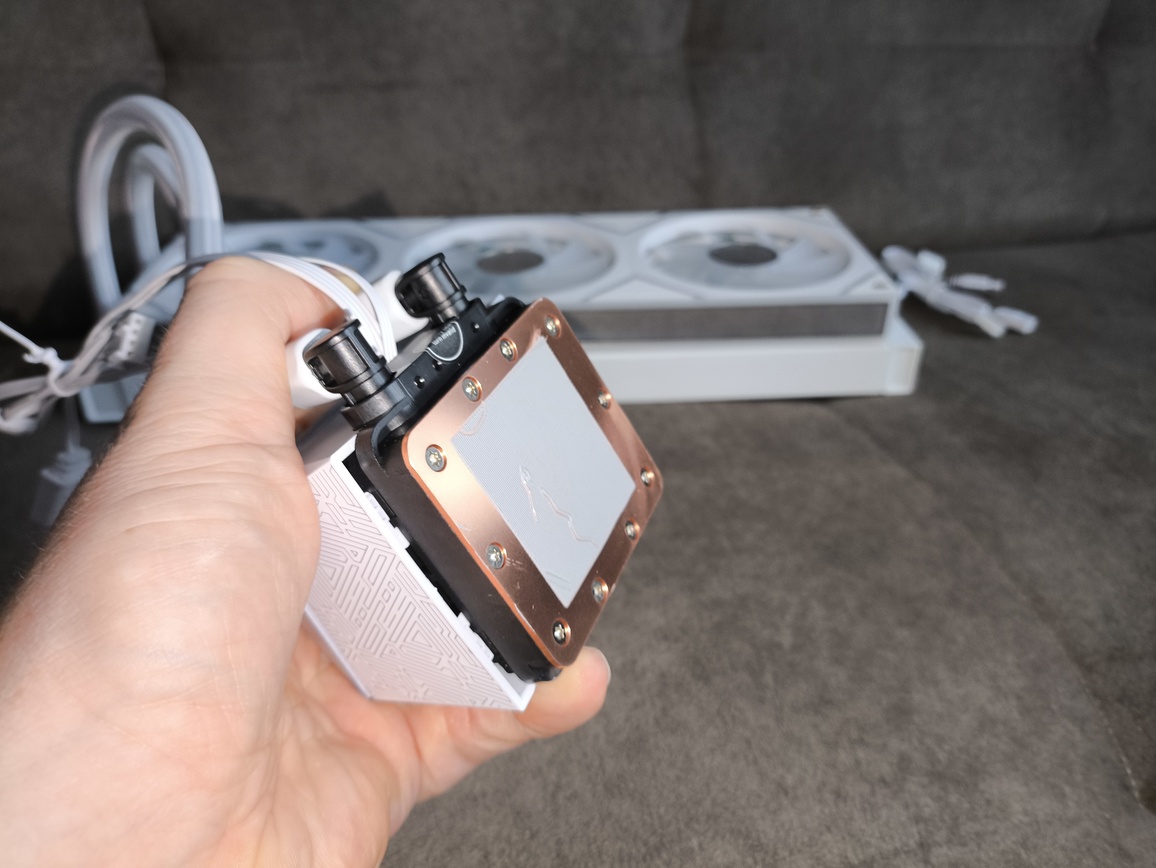

Pod blokiem znajduje się powiększona miedziana stopa, która została fabrycznie pokryta warstwą pasty termoprzewodzącej. Producent nie dołącza jednak dodatkowej tubki pasty do zestawu, co można uznać za drobny minus, zwłaszcza biorąc pod uwagę segment cenowy, w którym pozycjonowane jest to chłodzenie.
wentylatory

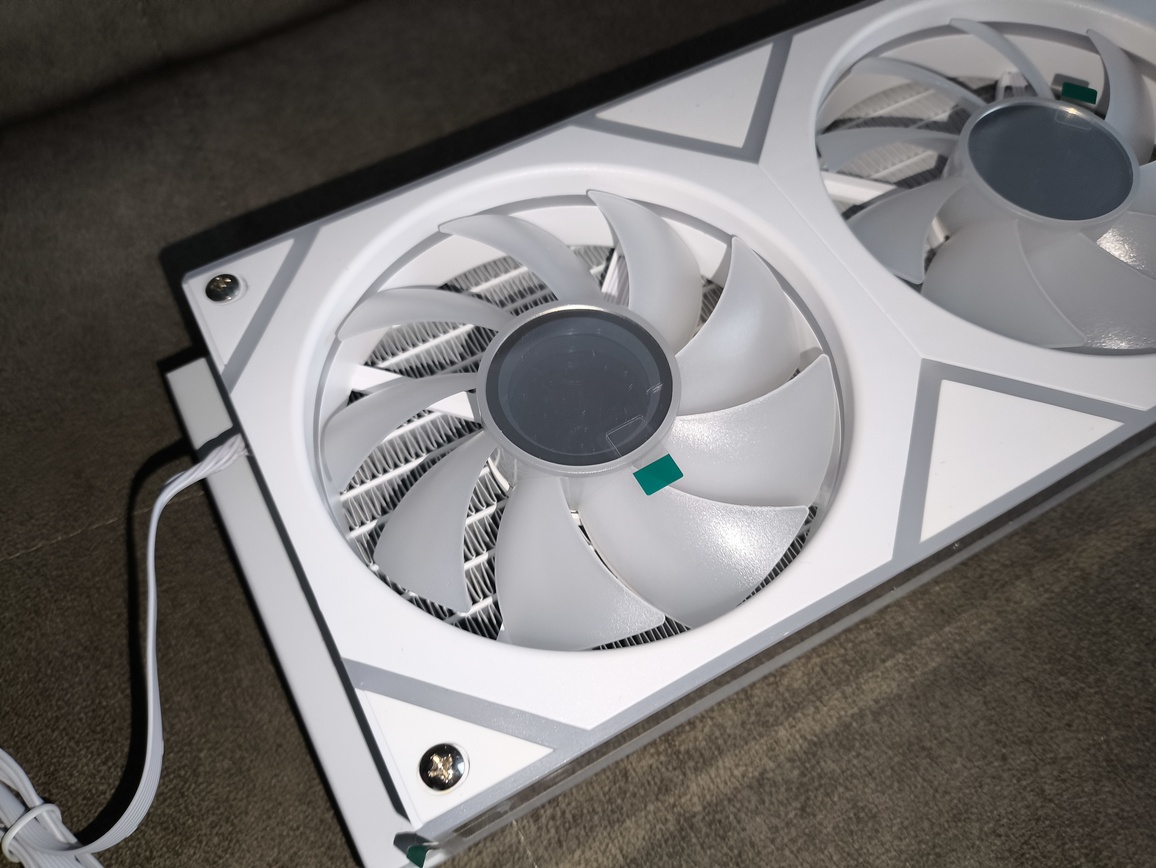

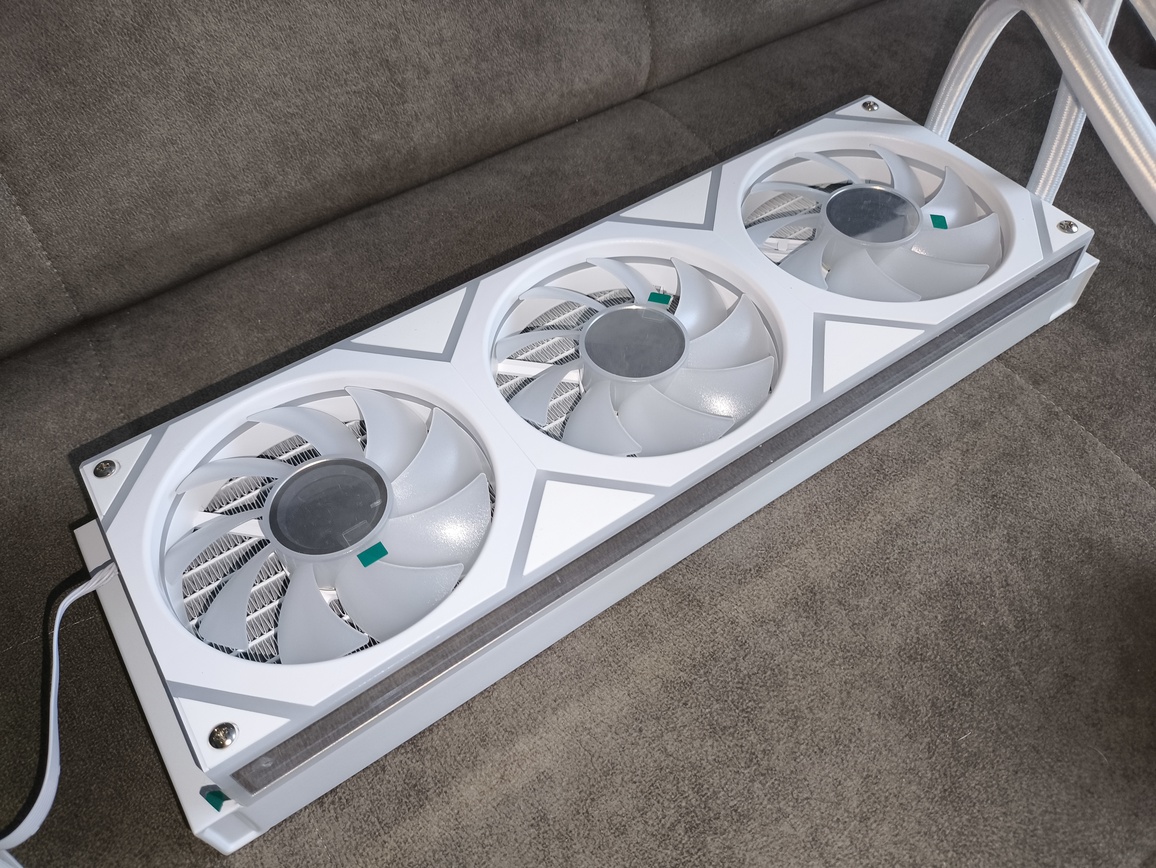

W chłodzeniu XPG Levante II 360 White zastosowano jednoczęściowy moduł trzech wentylatorów 120 mm, którego wymiary wynoszą 360 x 120 x 27 mm. Jest to rozwiązanie rzadziej spotykane, choć nie całkowicie nowe. Zintegrowana rama eliminuje przerwy pomiędzy poszczególnymi wentylatorami, co ma bezpośredni wpływ na poprawę efektywności przepływu powietrza przez radiator.

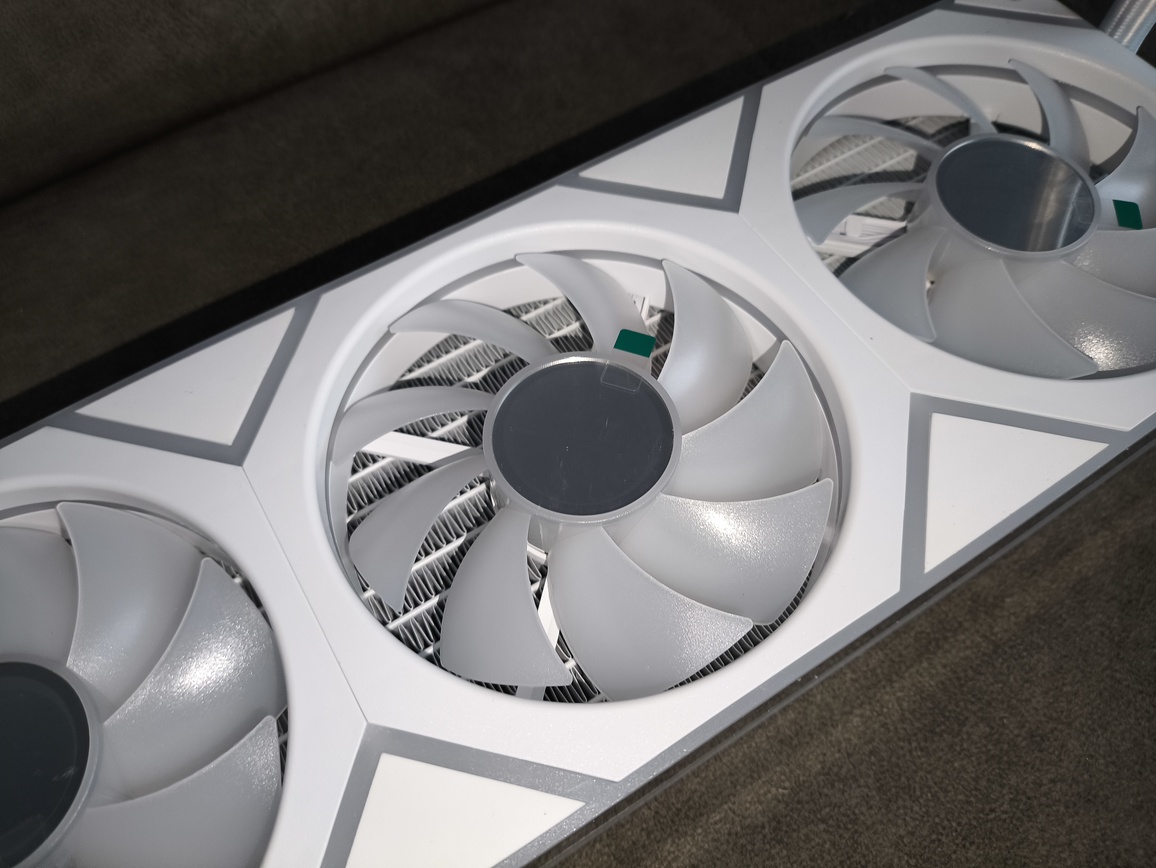

Na obwodzie głównej ramy umieszczono dyfuzor podświetlenia ARGB, natomiast centralna część każdego wentylatora została wyposażona w efekt infinity mirror. Co istotne, producent zastosował ten efekt po obu stronach zespołu wentylatorów, dzięki czemu całość prezentuje się atrakcyjnie niezależnie od orientacji montażu radiatora.
Pod względem wizualnym konstrukcja jest wyraźnie nastawiona na efektowną prezentację – podświetlenie obejmuje zarówno piasty wentylatorów, jak i dodatkowe geometryczne elementy ramy.
Zastosowanie jednoczęściowego modułu ma jednak również swoje konsekwencje. Konstrukcja nie ma charakteru w pełni modułowego – w przypadku awarii jednego z wentylatorów potencjalnie konieczna byłaby wymiana całego zespołu.
Co prawda XPG przewidziało możliwość odkręcenia samych jednostek wentylatorów (w zestawie znajdują się cztery śruby umożliwiające demontaż), jednak przewody nie są rozłączalne, co znacząco ogranicza praktyczną możliwość serwisowania. Jest to typowa wada konstrukcji zintegrowanych i w mojej osobistej opinii należy ją uznać za jeden z minusów tego rozwiązania.

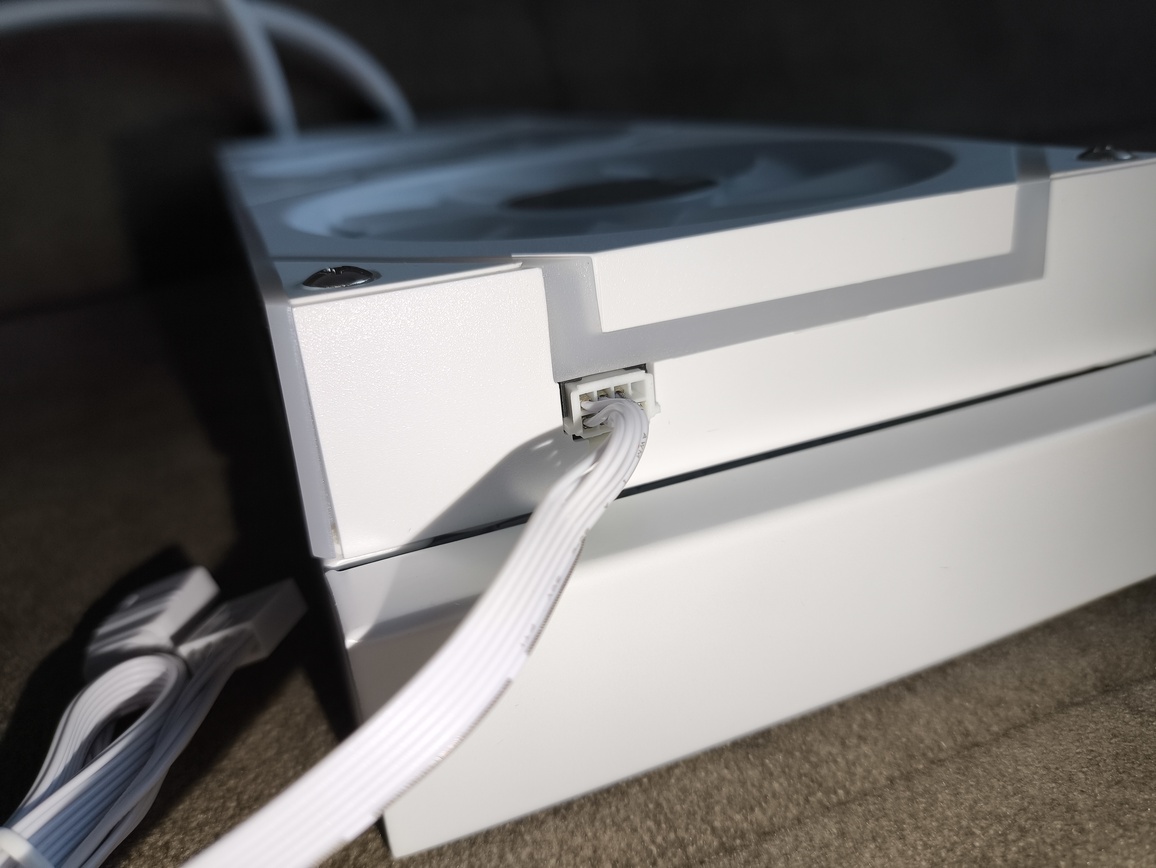

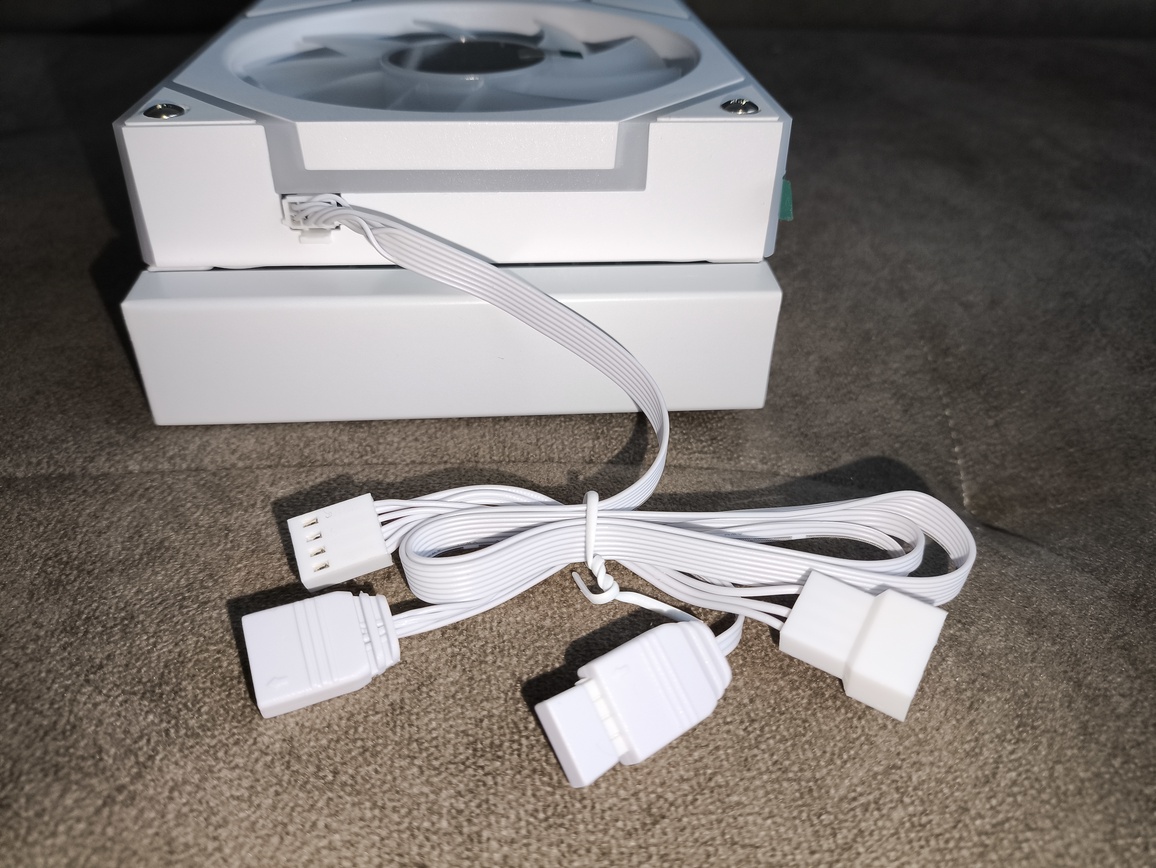

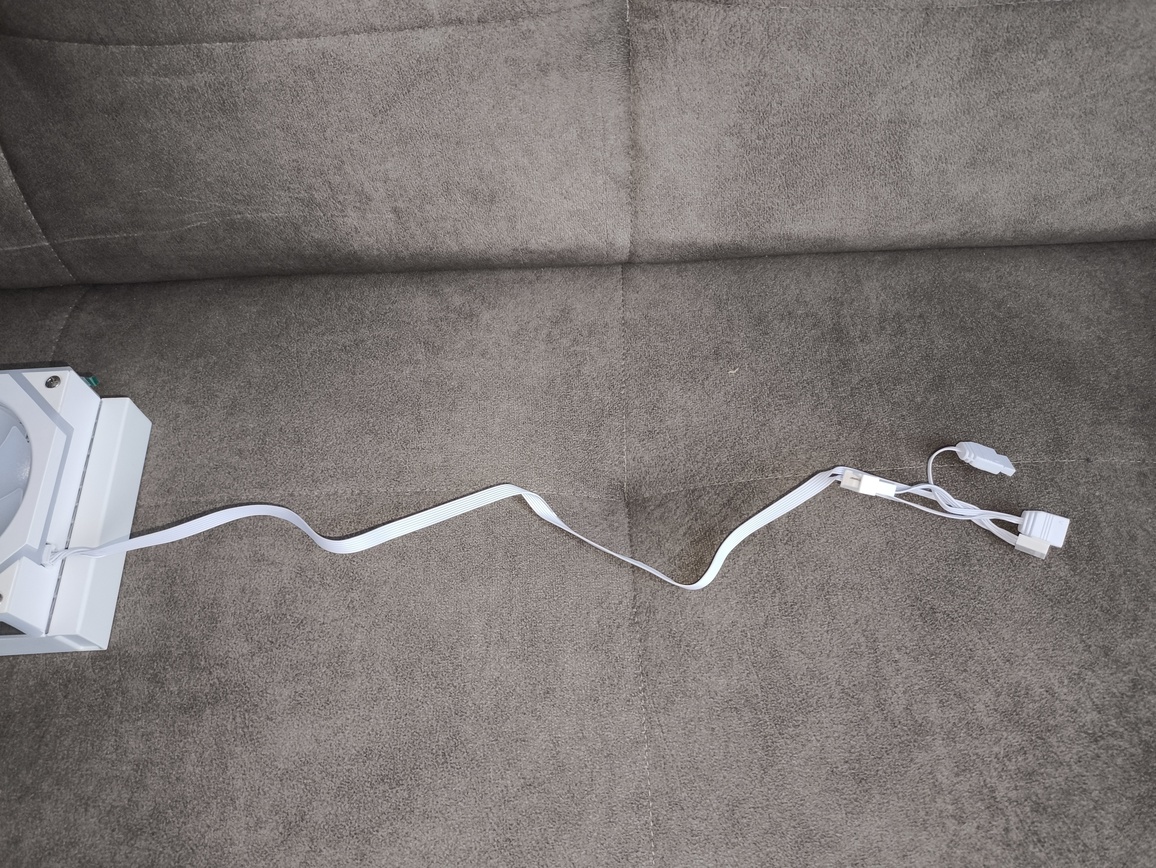

Dużym plusem pozostaje natomiast ograniczenie liczby przewodów. Cały zespół wentylatorów korzysta z jednego kabla wyjściowego, co znacząco ułatwia organizację okablowania wewnątrz obudowy. Na jego końcu znajdują się standardowe złącza 4-pin PWM do sterowania prędkością obrotową oraz dwa złącza 5 V, 3-pin A-RGB do obsługi podświetlenia. Drugi koniec przewodu zakończony jest złączem proprietarnym, przeznaczonym do bezpośredniego połączenia z zespołem wentylatorów.
Każdy z trzech wentylatorów wchodzących w skład modułu charakteryzuje się deklarowanym przepływem powietrza na poziomie 58 CFM, przy maksymalnym poziomie hałasu wynoszącym 29,33 dBA. Zintegrowana rama eliminuje boczne szczeliny typowe dla klasycznych zestawów trzech osobnych wentylatorów, co w praktyce ogranicza ucieczkę powietrza na boki i sprzyja bardziej efektywnemu przepływowi przez żeberka radiatora.
